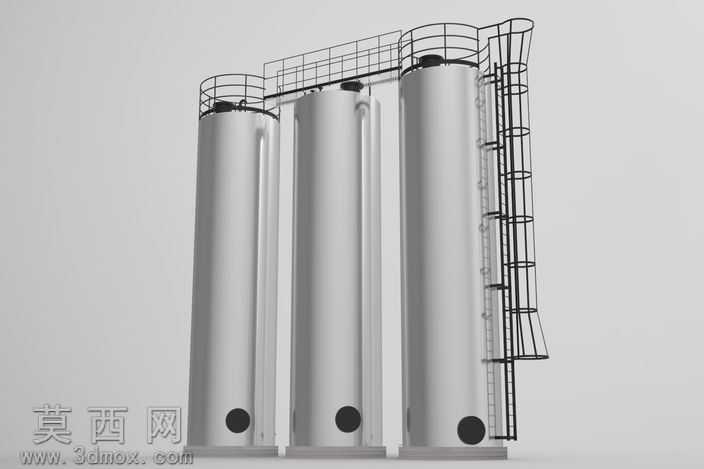

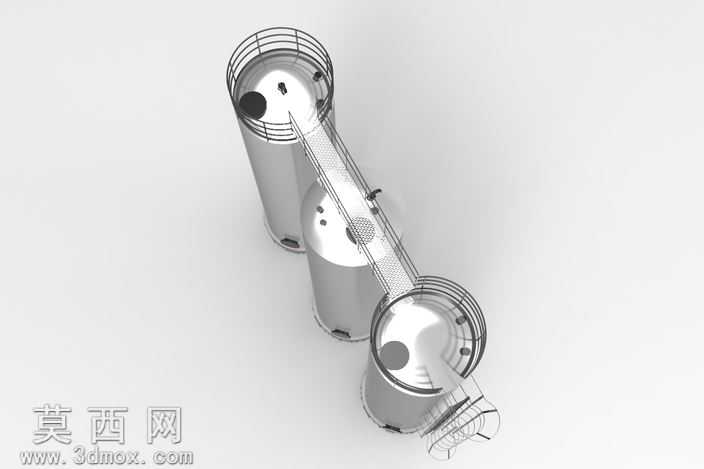

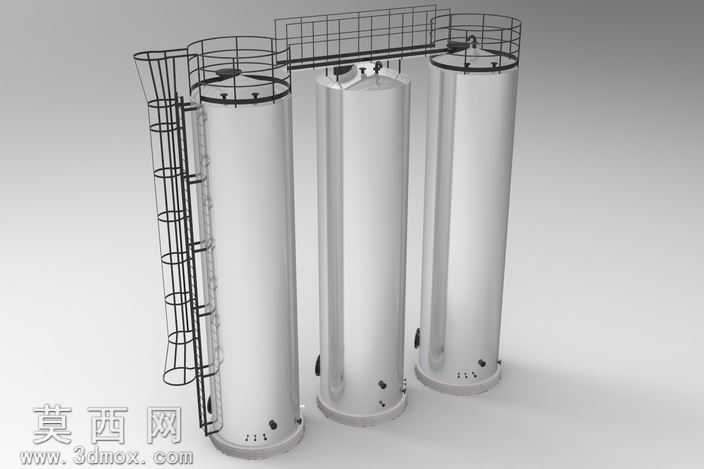

立式铝制储料罐组工业三维设计作品

本作品为立式铝制储料罐组的三维设计成果，建模阶段采用参数化设计逻辑，先依据给定的容量、直径、高度参数搭建单罐基础轮廓，单罐容量设定为50000升，直径2600毫米，整体高度10500毫米，先绘制罐体的圆柱主体曲面，通过拉伸、抽壳命令生成等壁厚的铝制罐体主体，再逐一构建罐体底部的排料接口、侧壁的检测接口、顶部的人孔与进料结构，保证每个接口的位置、尺寸符合工业储料设备的常规排布规范。完成单罐建模后，按照现场排布逻辑复制生成三个独立罐体，再搭建顶部连通的操作平台结构，平台采用镂空格栅设计降低自重，同时在左侧罐体外侧加装笼式爬梯，爬梯的踏步间距、护笼弧度均符合工业操作安全规范，爬梯与罐体侧壁通过固定支座连接，还原真实的安装固定结构。材质渲染阶段，罐体主体赋予哑光铝合金材质，调整金属粗糙度参数模拟工业铝制设备的磨砂质感，爬梯与操作平台赋予碳钢防护漆材质，格栅部分做镂空纹理处理，接口处的法兰、封盖部分做金属高光处理，区分不同部件的材质差异。结构设计上，三个罐体既保持独立的储料功能，又通过顶部平台实现操作连通，罐体底部做圆弧过渡处理避免应力集中，底部的支撑脚均匀排布保证罐体放置稳定性，顶部的护栏高度符合安全操作要求，人孔位置预留足够的操作空间，方便后期检修维护。设计过程中重点考量了工业场景的实用性，所有结构尺寸均严格遵循给定参数，没有冗余的装饰性结构，整体模型还原了铝制储料罐组的真实工业形态，可用于储料设备的方案展示、结构验证、场景搭建等用途，建模过程中对罐体的壁厚、接口的密封结构、爬梯的连接结构都做了细节还原，保证模型的结构合理性与工业还原度。
