耐火浇注料生产线Z型爬坡输送设备

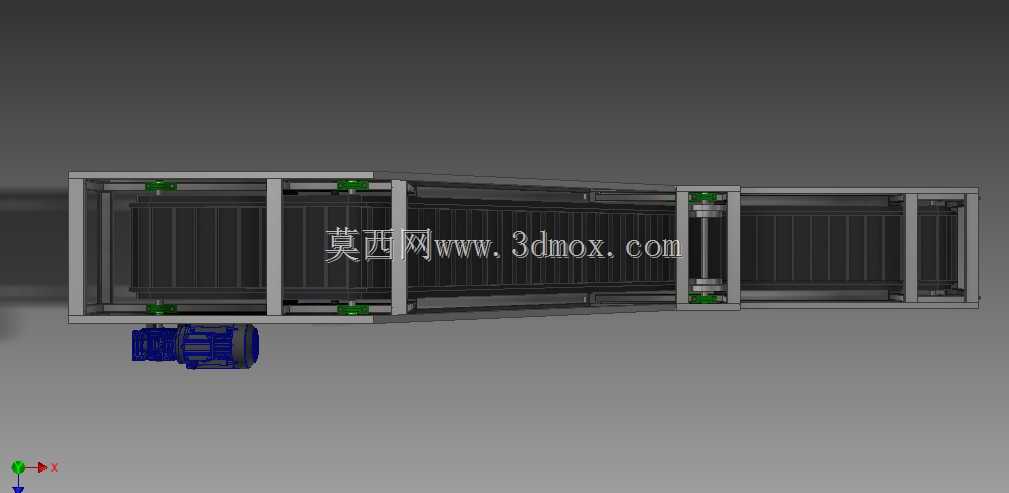

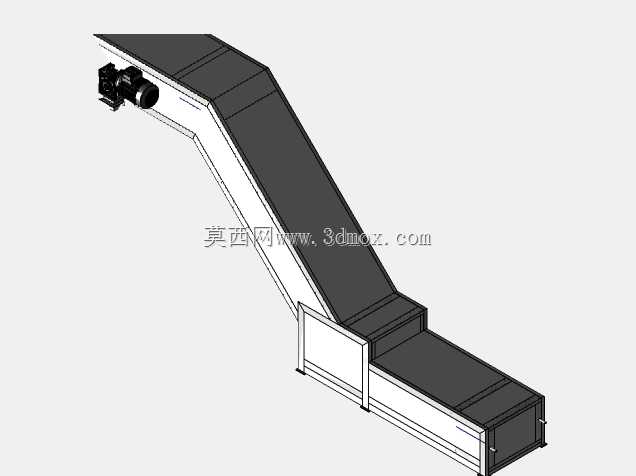

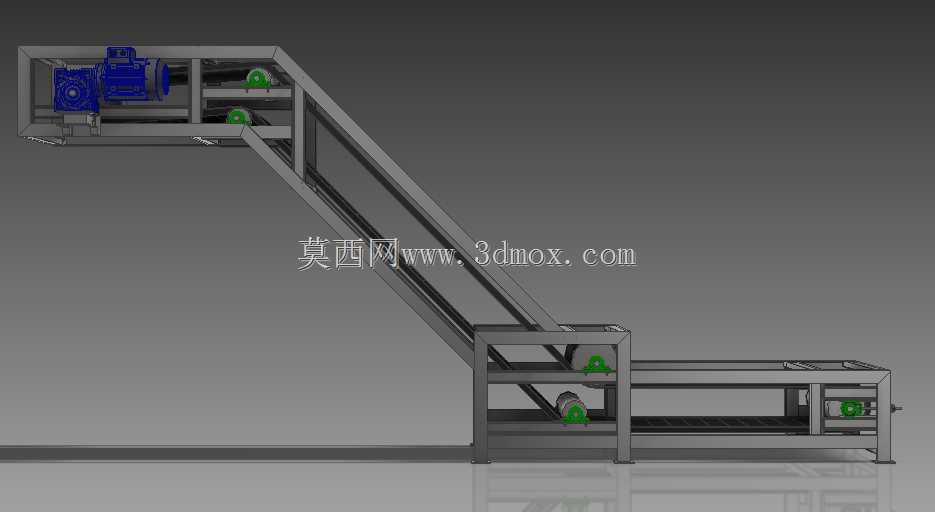

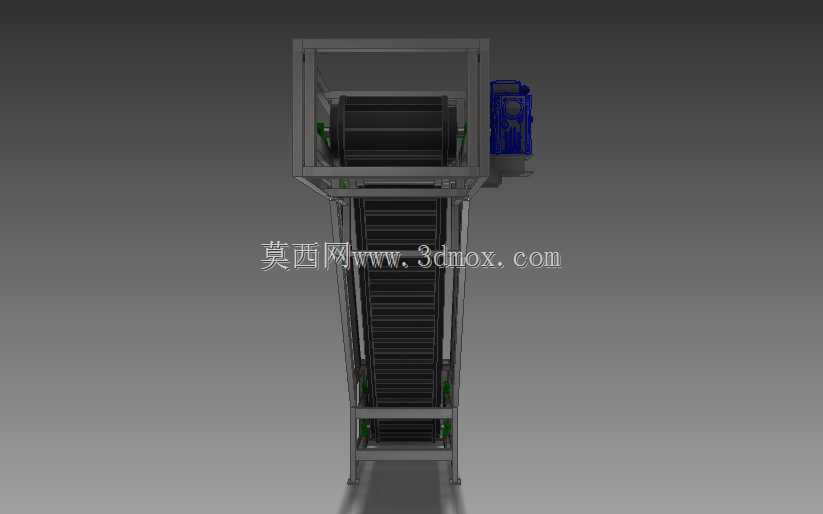

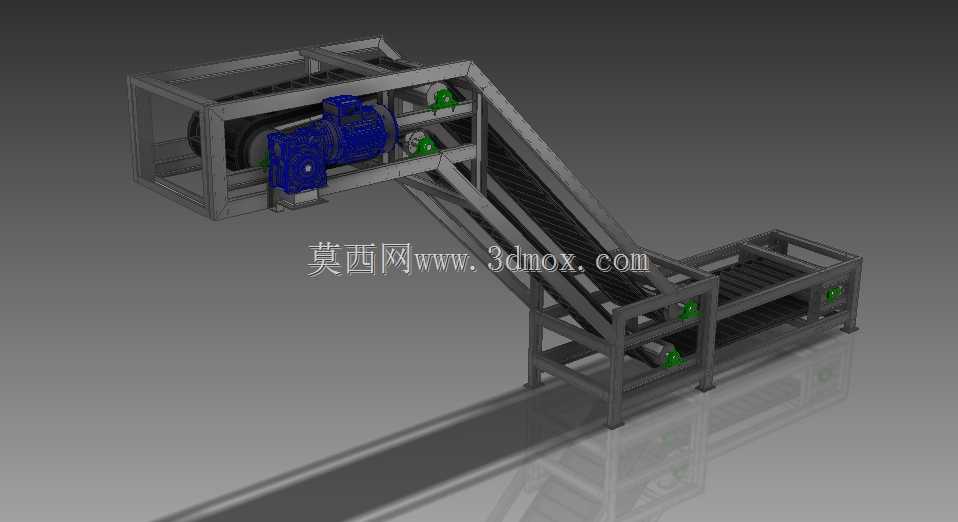

耐火浇注料生产线的散料输送一直存在卡料、撒料、回程带料的顽疾，常规水平皮带机无法衔接高低差工位，大倾角挡边带又容易在弯折处出现物料卡滞撕裂的问题，这款Z型爬坡输送结构的设计，完全围绕耐火材料高磨蚀、易板结的工况做了针对性的结构适配。框架采用矩形钢管组焊，所有弯折处的型材切口都做了45度拼焊处理，没有采用常规的直角搭接，避免焊接应力集中导致长期受振动后框架开焊，支腿位置预留了长条形调节孔，现场安装时可以根据地面平整度调整整机水平度，不需要额外垫设垫片，适配车间地面不平整的老旧厂房改造场景。驱动端布置在低位水平段的头部，采用轴装式减速机直接套在主动辊轴端，取消了传统的联轴器和链轮传动结构，减少了传动环节的故障点，减速机外壳直接贴合框架的安装板，运行时的振动可以通过框架型材传导散逸，不需要额外做减震底座。爬坡段的托辊组采用密排布置，间距比常规皮带机缩小三分之一，避免承载耐火浇注料这类高密度散料时皮带下垂，弯折过渡位置的托辊采用小直径鼓型辊，贴合皮带的弯折弧度，不会出现皮带折边损伤的问题。两侧的挡边高度根据物料安息角设计，刚好挡住散料在爬坡时的下滑滚落，挡边顶部做了翻边处理，不会刮蹭回程段的皮带背面。高位卸料端的头部辊筒采用包胶处理，表面做菱形花纹，增大和皮带的摩擦力，避免重载时皮带打滑，辊筒下方设置了刮料板，紧贴皮带表面，把粘附在皮带上的浇注料余料刮落到接料槽里，不会掉落到回程段造成皮带跑偏。所有辊筒的轴承座都采用外置式安装，轴承座固定在框架外侧的安装板上，后期更换轴承不需要拆解皮带和框架结构，只需要拧开轴承座固定螺栓就能抽出辊筒，维护效率提升数倍。皮带张紧装置布置在低位水平段的尾部，采用螺旋张紧结构，张紧行程预留了足够的余量，皮带拉长后不需要裁剪就能重新张紧，张紧螺杆的端部设置了锁紧螺母，调整到位后可以锁死位置，避免运行时螺杆松动导致张紧力失效。整机的所有棱角位置都做了圆角打磨，没有尖锐的焊疤外漏，避免现场巡检人员刮蹭受伤，电气走线全部藏在框架的型材空腔内，外部只露出电机接线盒的接口，不会被散落的浇注料砸坏线缆。
