耐火浇注料生产用S型输送生产线

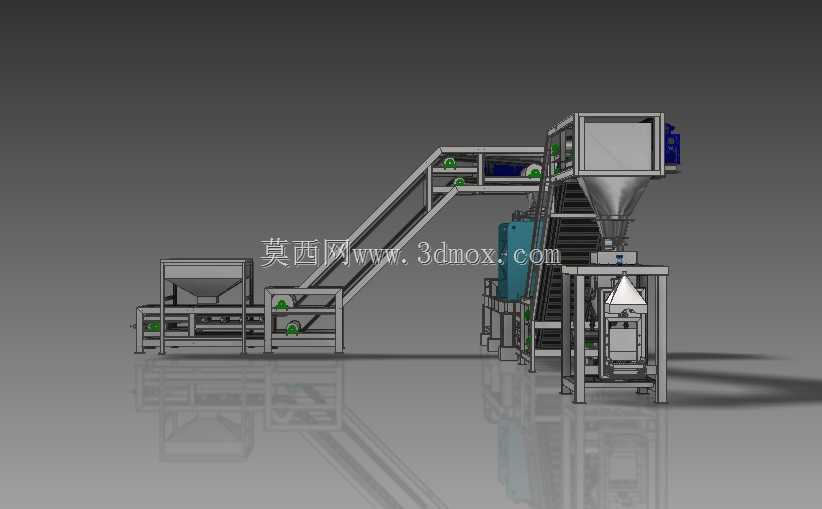

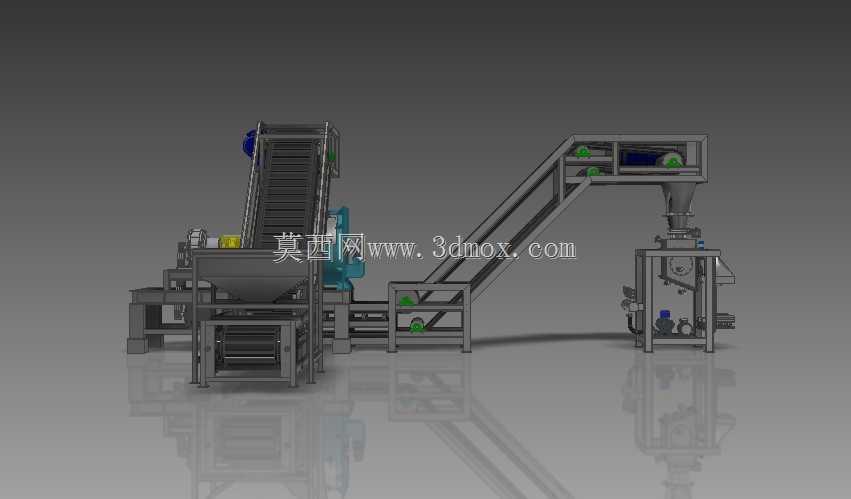

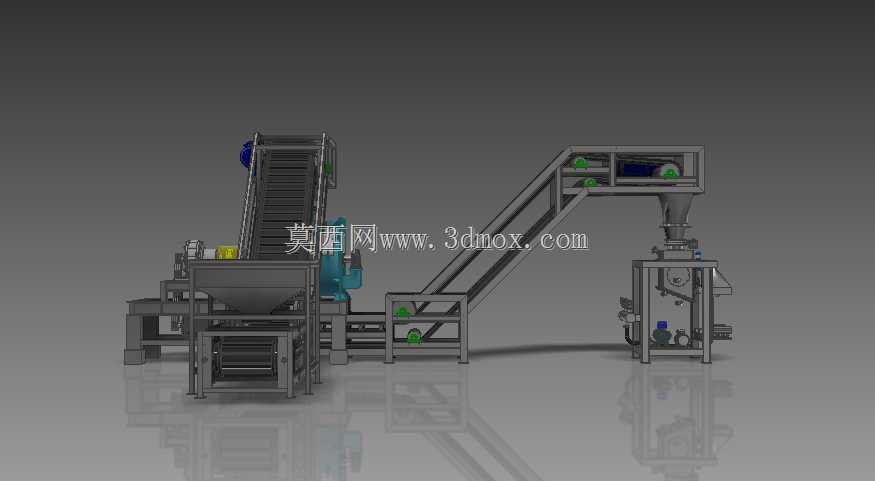

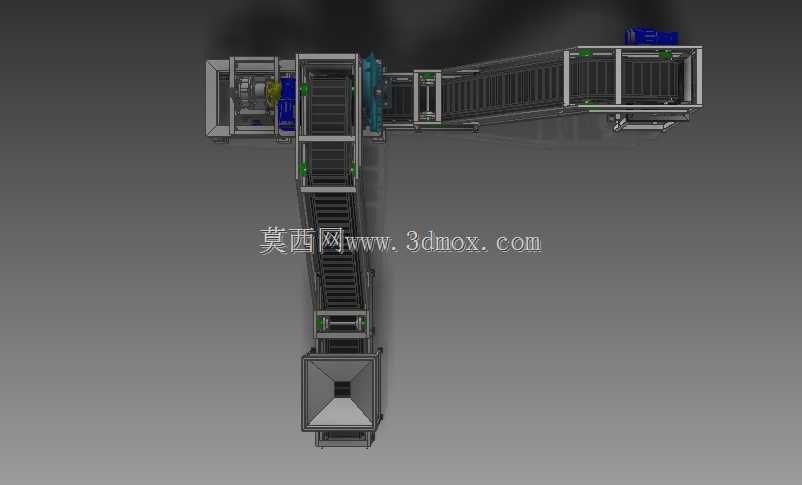

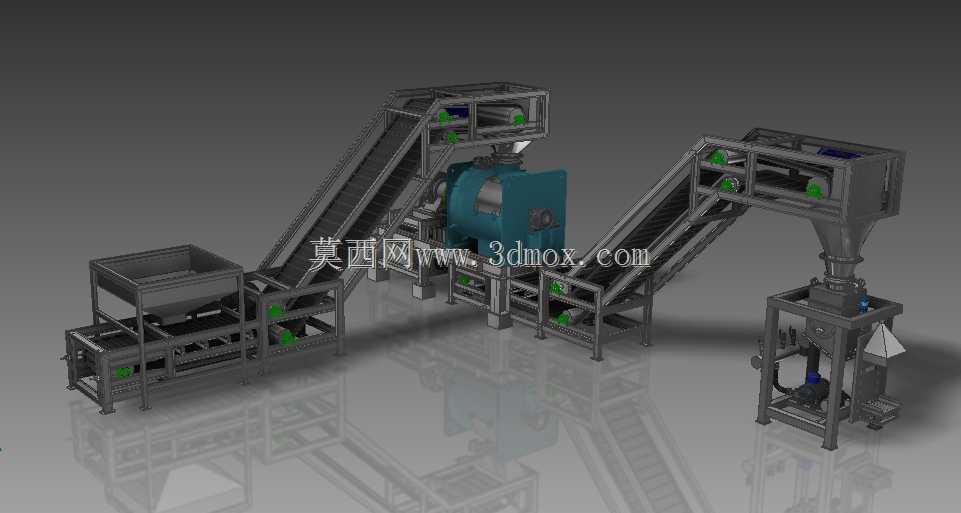

耐火浇注料生产现场常面临物料输送落差大、多点位转料易撒漏、设备布局受车间空间限制的痛点，这套S型输送布局的生产线结构，正是针对这类窄长型车间的空间适配做的定向优化。两段倾斜输送段的弯折角度没有采用常规直角转向，而是顺着物料安息角做了127度的钝角过渡，避免物料在转向位置堆积卡滞，同时省去了单独设置中转料斗的额外成本，也减少了物料跌落产生的粉尘外溢。机架主体采用分段式方管焊接结构，每段输送架的连接法兰处都预留了0.2mm的公差补偿间隙，即便现场地面存在轻微不平整，也能通过法兰处的调整垫片完成校平，不会出现输送带跑偏的问题。输送段的托辊排布密度在弯折位置做了加密处理，常规平直段托辊间距为300mm，弯折区域缩小到180mm，抵消S型弯折带来的输送带张力变化，防止重载下输送带下垂剐蹭机架。中间的混料单元进出料口分别和两段输送机的下料端、进料端做了对位嵌套设计，接口处的橡胶密封裙边预留了5mm的压缩量，装配时不需要反复调整设备位置，只要将接口嵌套对位就能完成密封对接，大幅缩短现场安装的调试周期。尾段的称重料斗和输送机架采用分体式地脚固定，避免输送机运行时的振动传递给称重模块影响计量精度，料斗内壁的倾斜角度设置为62度，刚好大于耐火浇注料的自然安息角，不会出现物料粘壁残留的问题。两侧的输送带张紧装置采用内置式螺杆结构，没有突出机架外侧，既节省了设备占用的横向空间，也避免车间内人员走动时发生磕碰。整套结构没有多余的冗余设计，每一处弯折、每一个接口的尺寸都围绕耐火浇注料的物料特性和车间布局限制做了取舍，没有追求过度的结构复杂度，反而更适配这类建材生产现场的粗放式运维需求，日常检修时不需要拆解大量结构件，松开张紧装置就能直接更换输送带，托辊也采用通用标准件，现场备件储备成本极低。
