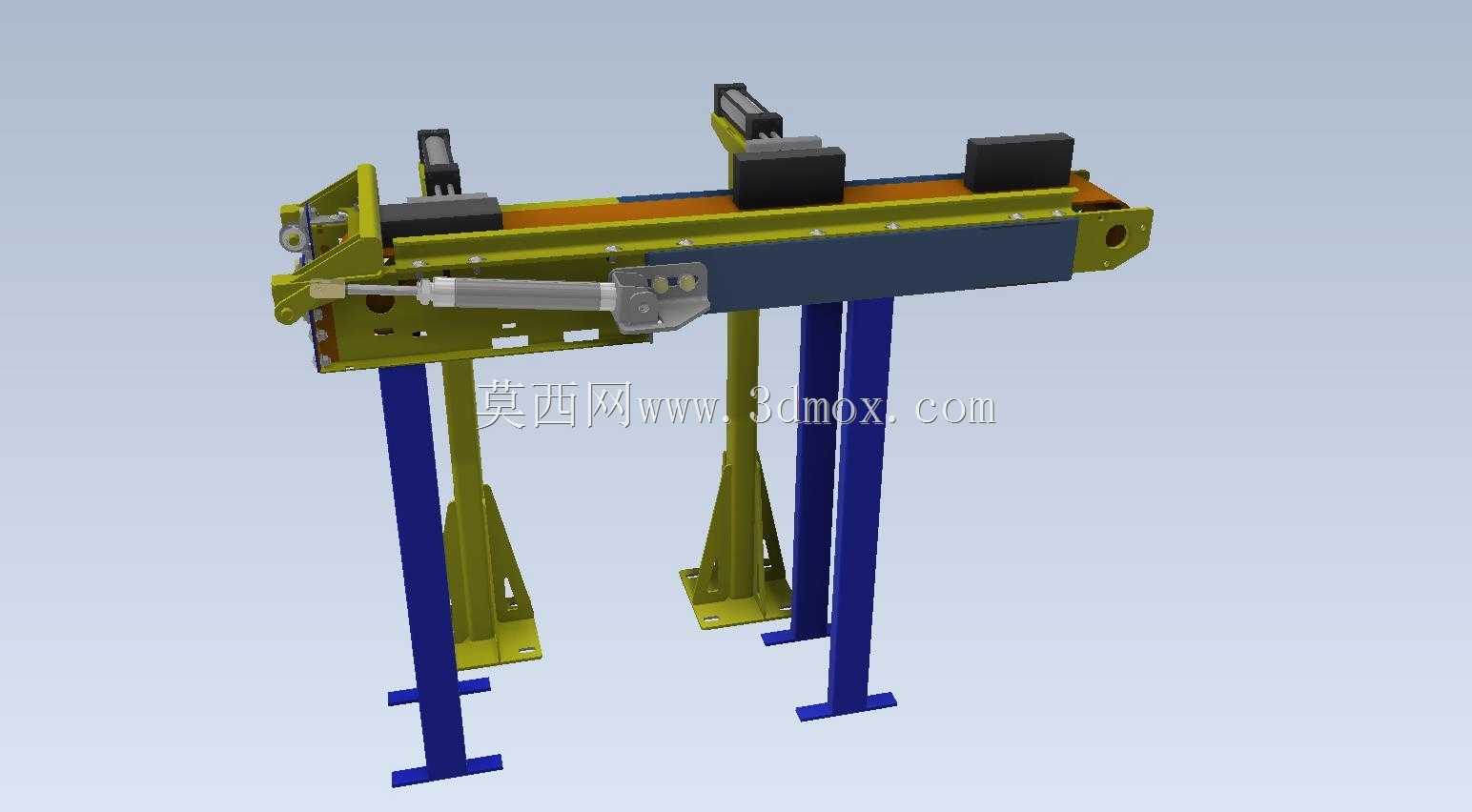

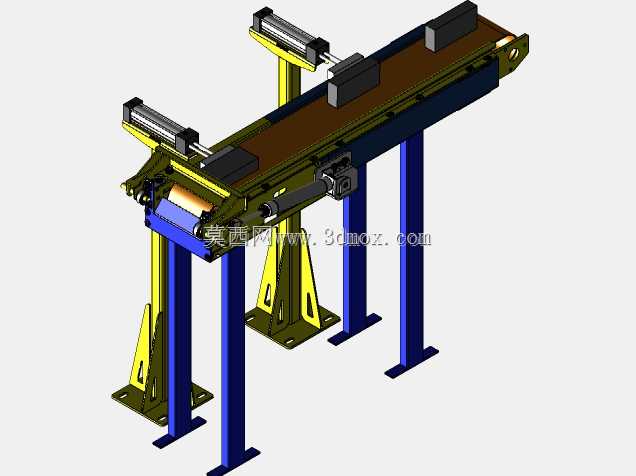

四英尺带翻料定位功能输送机构

车间里短距输送工位最容易踩的坑，就是来料位置偏移导致机器人取料失败，残料堆积在带面刮伤输送带表层。这套四英尺长度的输送结构，刚好把两个核心痛点揉进了机架设计里。支撑腿没有用统一长度的方通下料，靠近进料端的两支支腿做了12mm的高度差，带面自然形成3度的微小倾角，来料靠自重滑向定位侧，不用额外加侧推气缸就能完成初步对位，省掉了一组气动元件的布线和气源损耗。翻料部件的转轴座没有直接焊在主架横梁上，而是做了分体式的L型安装座，座面开了长圆孔，现场装配时能根据来料的实际厚度调整翻转行程，避免翻板卡料或者抬升高度不够的问题。气缸的铰接端特意加了自润滑铜套，不用频繁打黄油维护，连续三班倒的工况下也不会出现铰接点卡滞的异响。带面末端的排料门做了向下倾斜15度的导料边，残料落料时不会蹭到门体边缘，直接滑入下方的收集桶，不会在带尾堆积卡进辊筒缝隙。主架的横梁用了折弯件代替现成的矩形管，折弯时特意在受力面压了两道加强筋，同等承重下重量比用矩形管轻了近三分之一，吊装移位时不用动用叉车，两个工人就能抬着调整工位。所有外露的安装板边缘都做了C2倒角，没有锐角毛刺，装配调试时不会刮破接线皮或者划伤工人手套。定位块的接触面贴了2mm厚的聚氨酯垫，硬接触换成软接触，金属来料磕碰不会留下压痕，后续加工不用额外做表面修磨。气路走线全部藏在横梁的折弯空腔里，外面看不到杂乱的气管，车间打扫卫生时不会被扫帚勾到管线，也避免了焊渣飞溅烫坏气管外壁。
