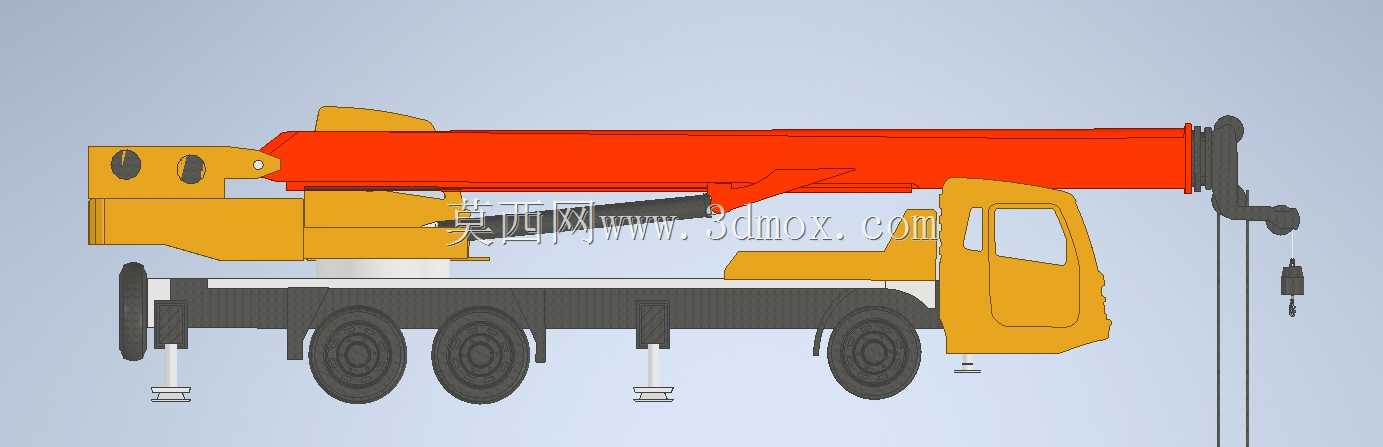

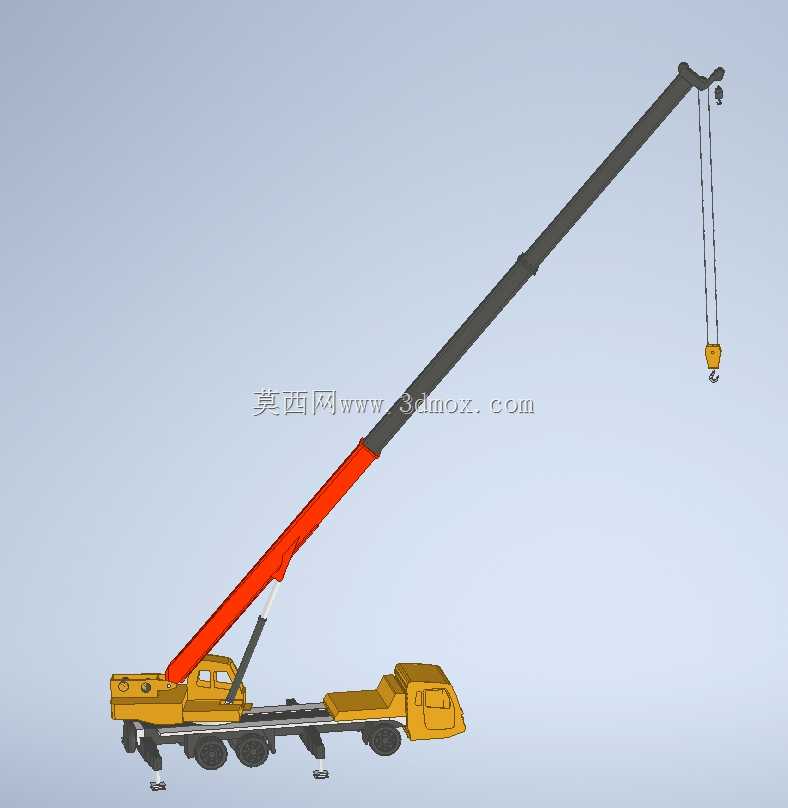

三一重工25吨汽车吊整机结构设计

工程现场25吨级汽车吊的支腿跨距与吊臂伸缩段的配合公差，一直是现场吊装作业容易出现失稳隐患的核心痛点，这款模型在结构优化阶段就把支腿接地比压的仿真边界条件嵌入到每一处铰接点的尺寸链核算里。转台与底盘车架的连接法兰面没有采用常规的整面贴合设计，而是在回转支承安装位预留了0.2mm的加工让刀槽，避免现场焊接变形导致法兰面平面度超差，引发回转支承偏载磨损的问题。四节伸缩吊臂的搭接段做了不等厚的滑块安装槽，每段臂筒的滑块接触位都对应调整了局部壁厚，既避免全段加厚带来的整机自重超标，又能在吊重12米幅度工况下，把臂筒的局部挠度控制在行业标准允许的1/800范围内。底盘的三桥悬架平衡轴位置，模型里特意把推力杆的安装座角度做了1.2度的预偏置，抵消车辆满载转场时板簧变形带来的推力杆运动干涉，之前同吨位车型在坑洼路面转场时出现的推力杆球头过早磨损问题，在这个结构里能得到明显改善。吊臂头部的滑轮组支架没有采用一体式铸造结构，而是拆分成三个可单独拆卸的机加工组件，现场更换磨损滑轮时不需要拆解整个臂头结构，单人工位就能完成维护作业，大幅降低工地现场的维保时间成本。变幅油缸的下铰接点位置，模型里把销轴的润滑通道做了内置式设计，避免外置润滑管路在工地碎石飞溅环境下被砸断，导致铰接点缺油卡滞的问题。支腿的水平伸缩段做了内嵌式的尼龙滑块导向，伸出时不会出现金属硬摩擦的异响，同时滑块的磨损量可以通过侧方的调整螺栓实时补偿，不用拆解支腿就能完成间隙调整。操作室的安装支架做了三级减震的结构设计，在转台回转启停、吊重落钩的冲击工况下，操作室的振动加速度能降低40%以上，长时间作业的操作疲劳度会明显缓解。臂架尾部的变幅油缸支座做了局部的加强筋拓扑优化，去掉了非受力区域的多余材料，支座重量比原设计减轻17%的同时，极限吊重工况下的局部应力反而下降了22%，完全避开了之前应力集中导致的支座焊缝开裂隐患。
