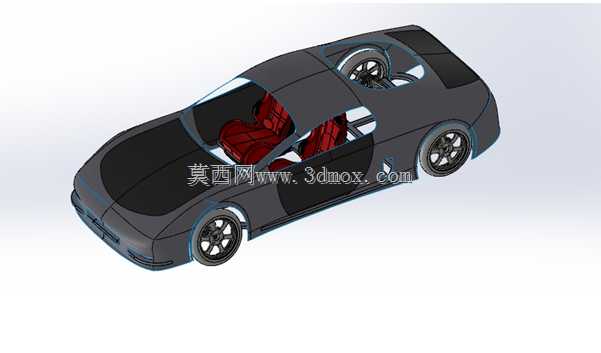

计算机辅助制造环境下电动乘用车辆设计

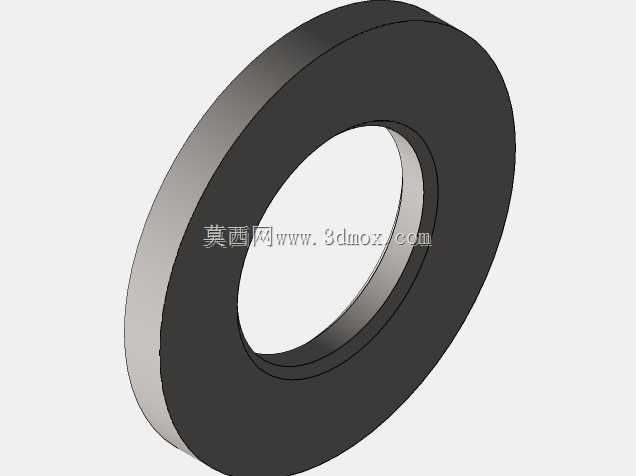

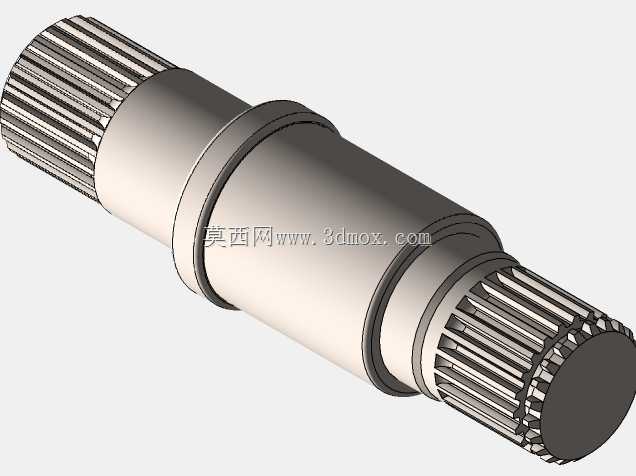

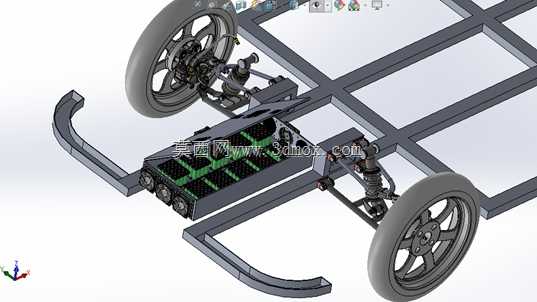

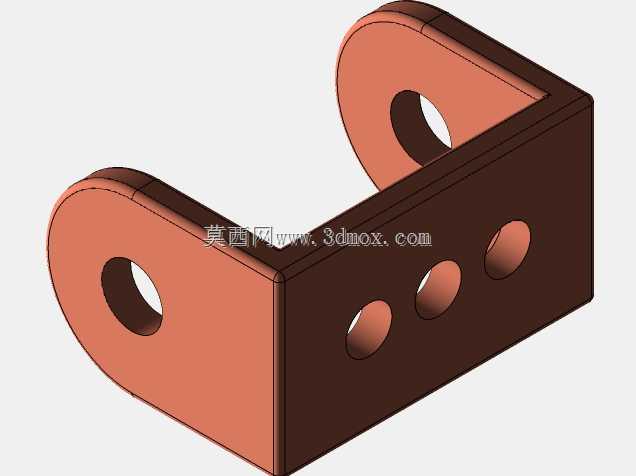

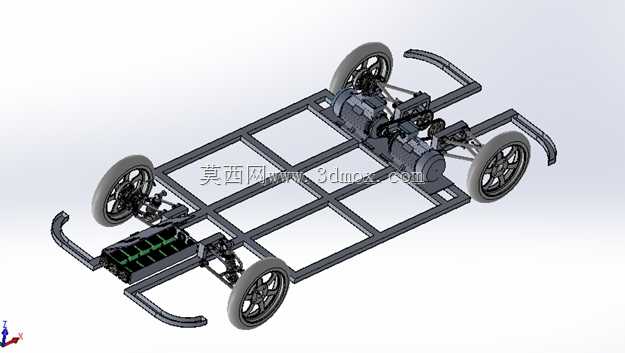

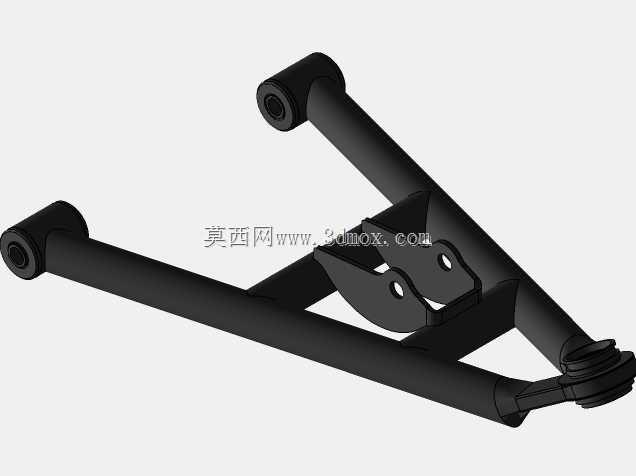

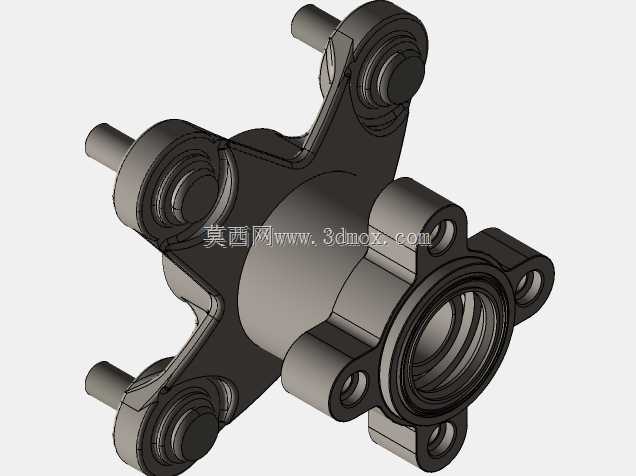

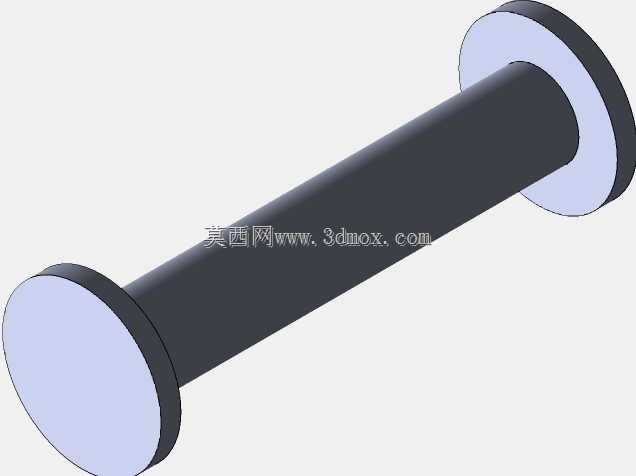

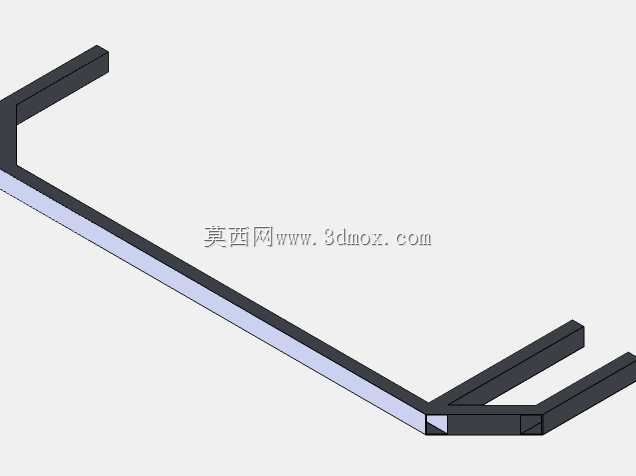

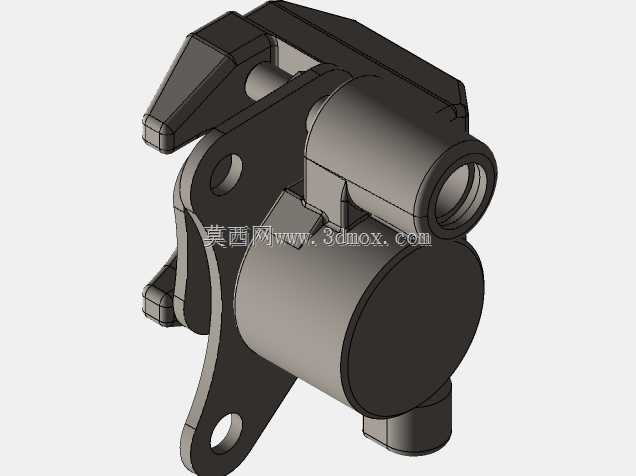

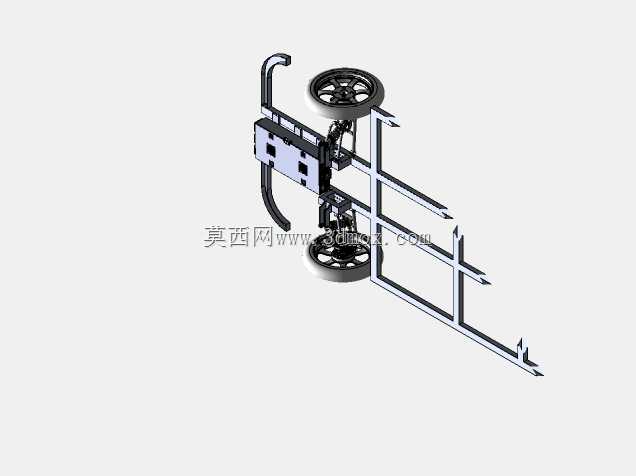

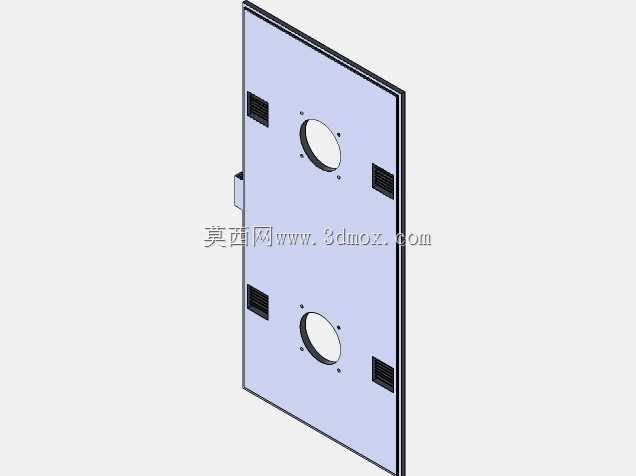

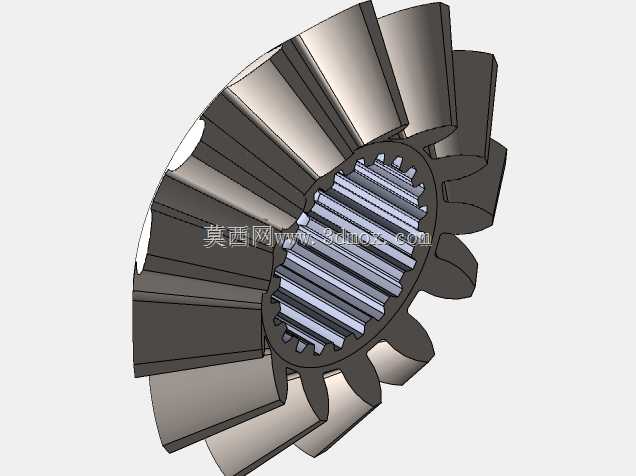

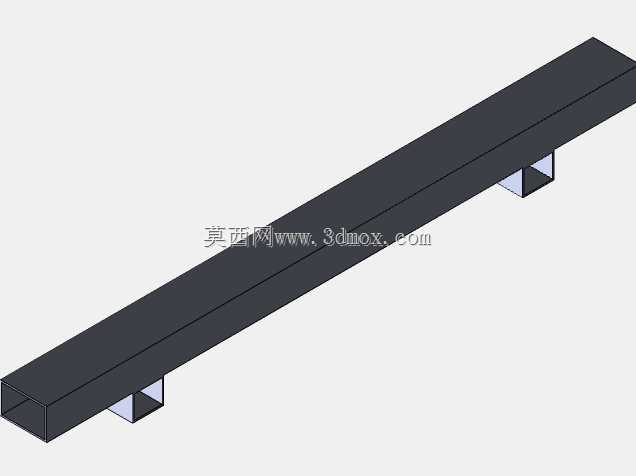

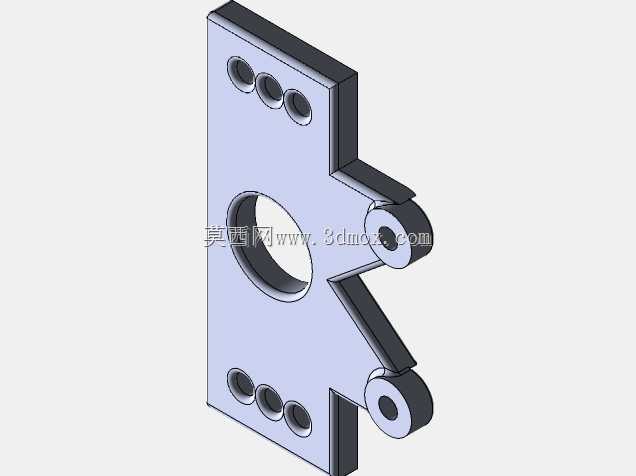

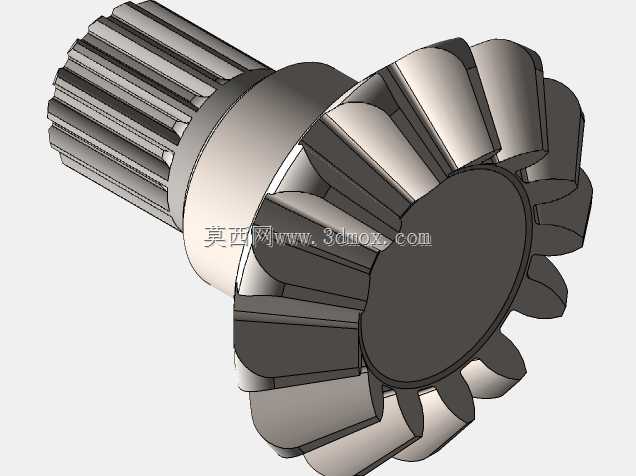

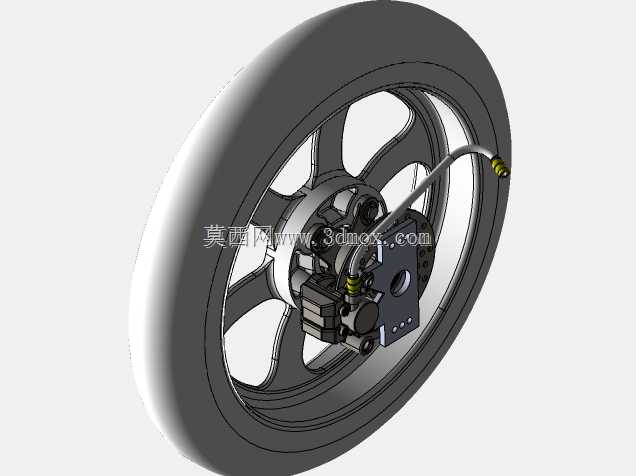

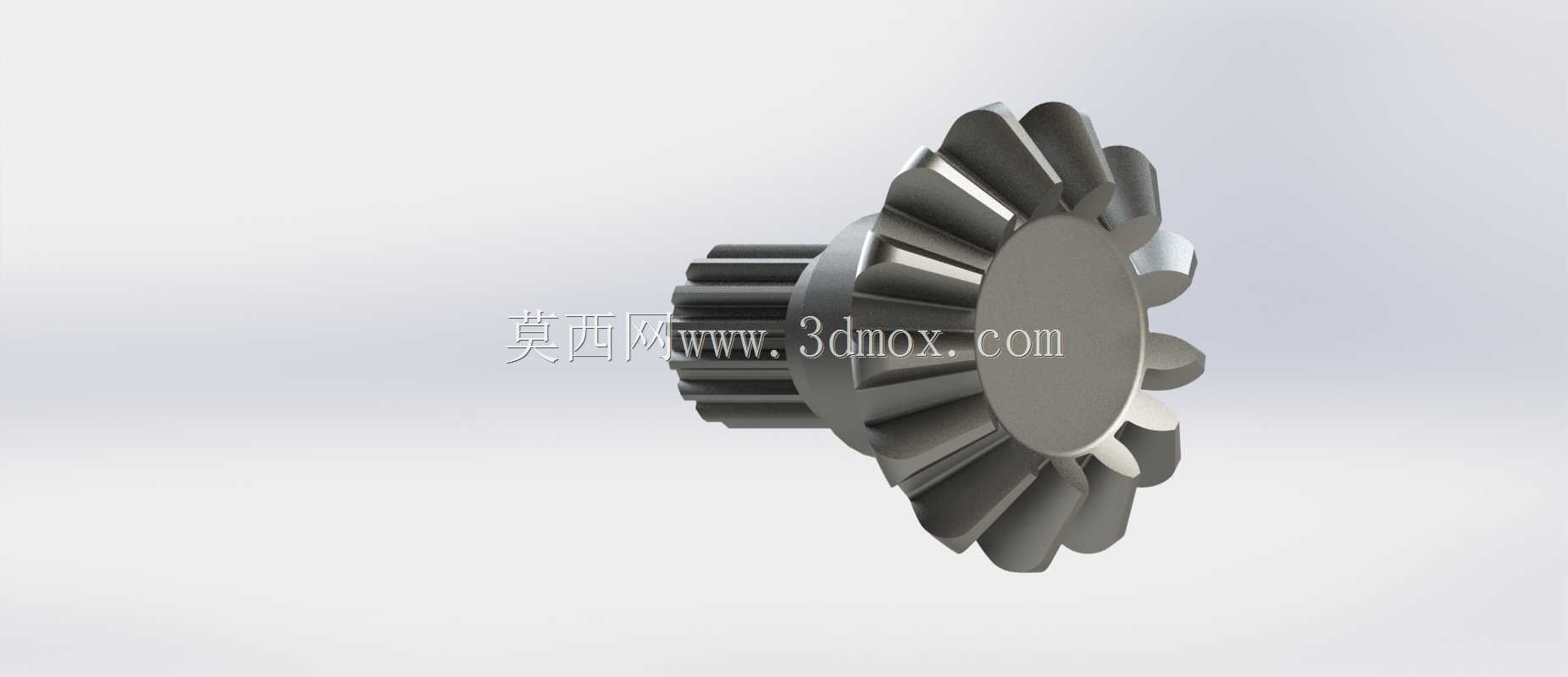

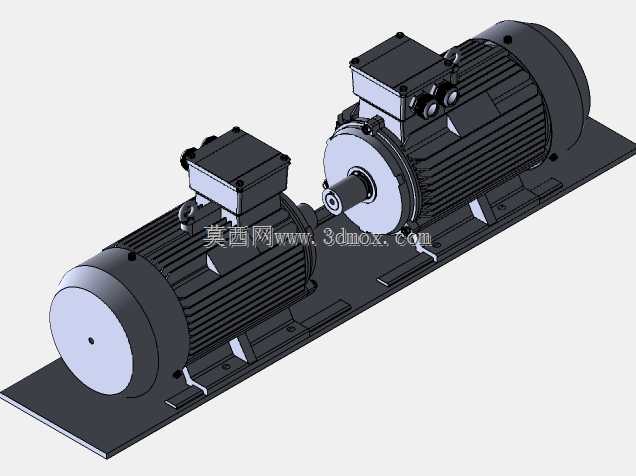

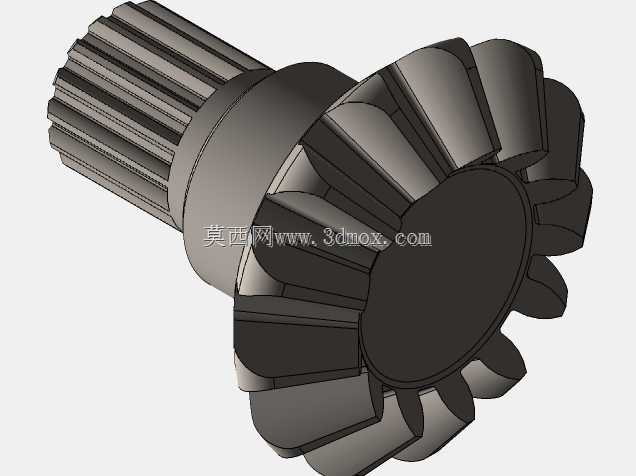

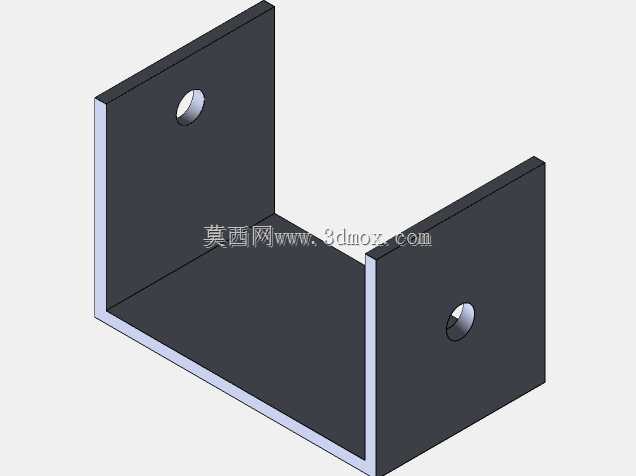

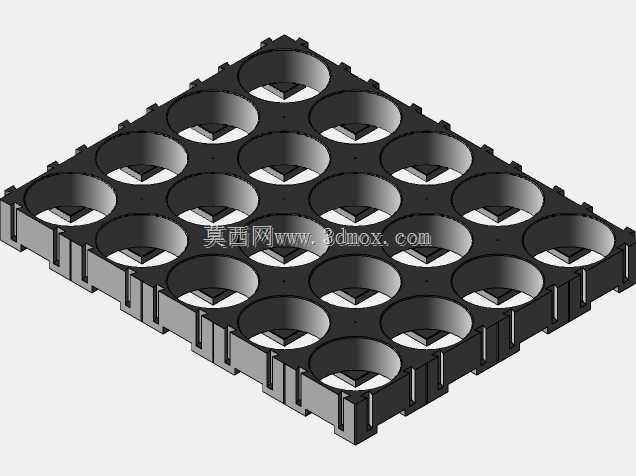

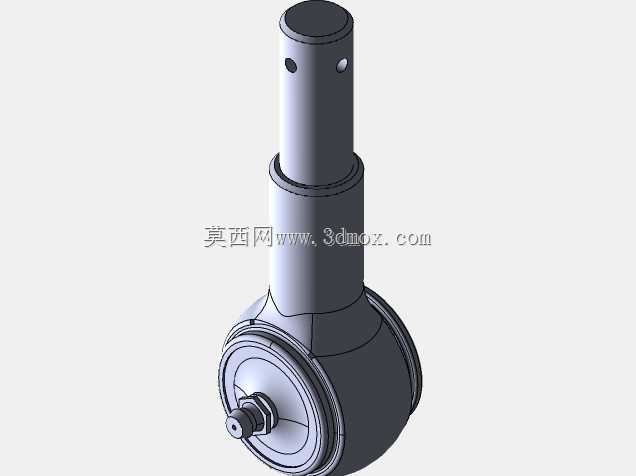

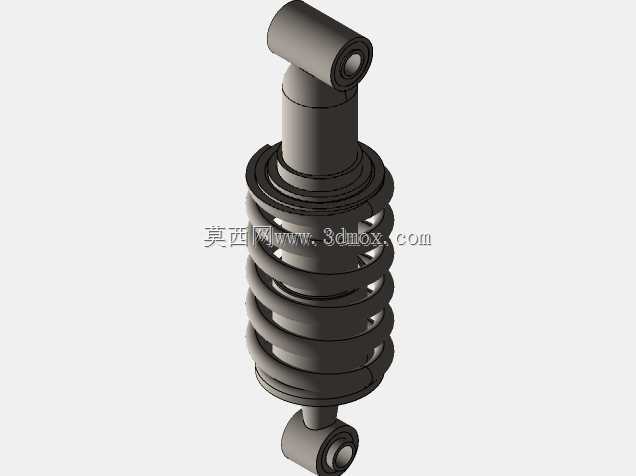

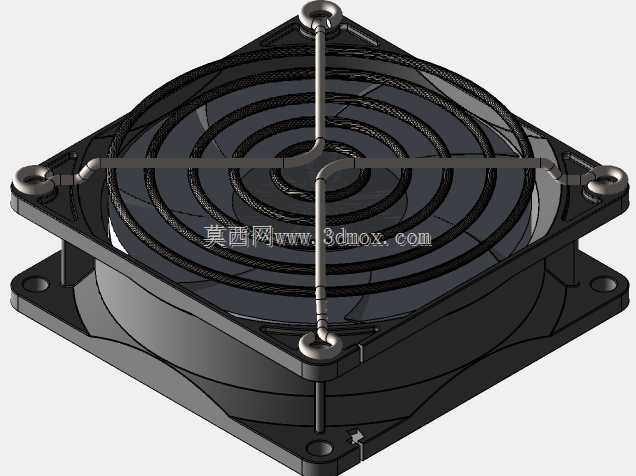

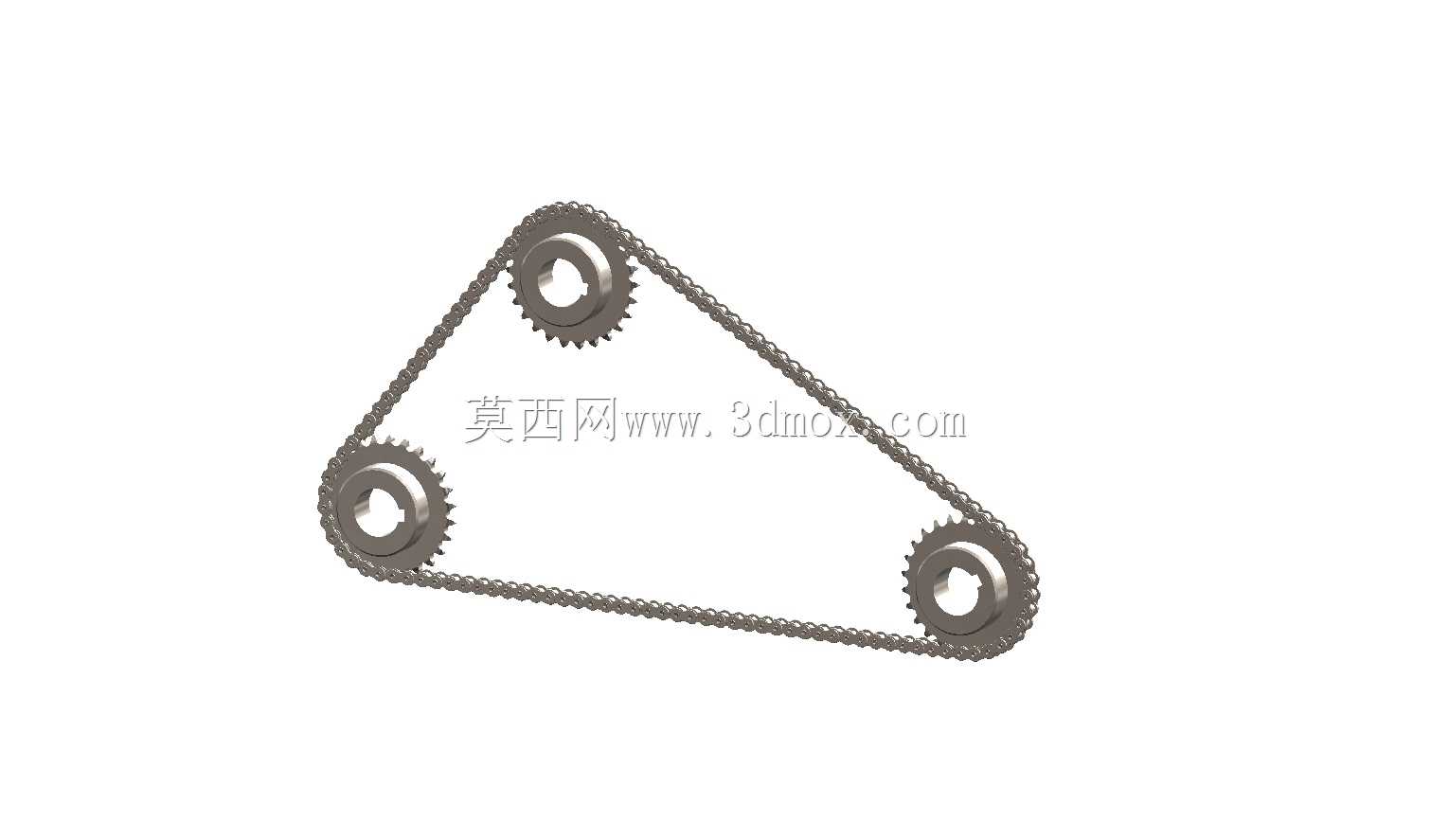

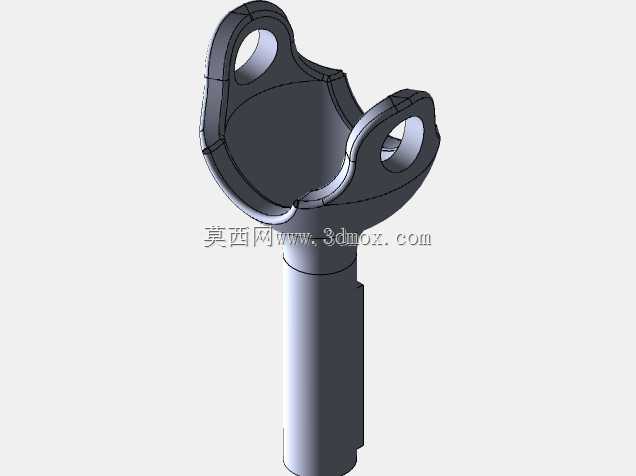

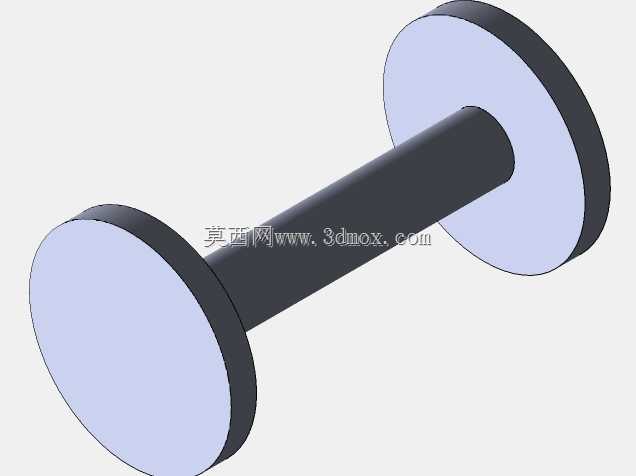

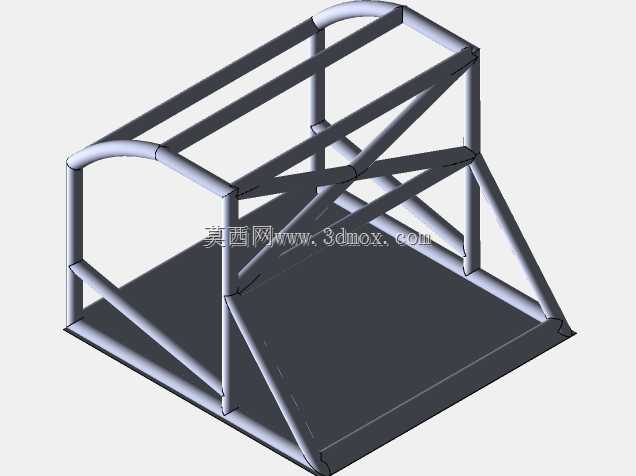

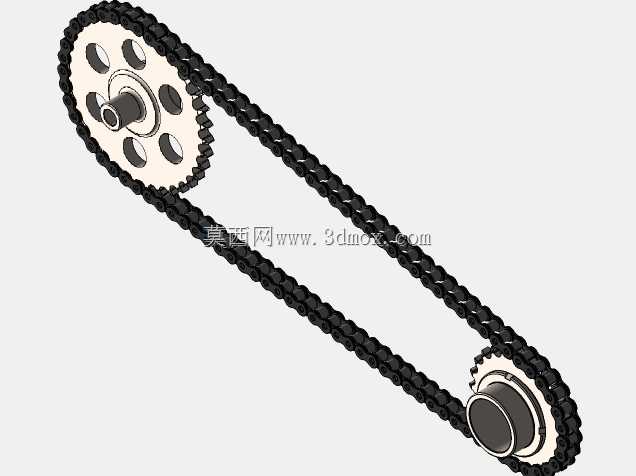

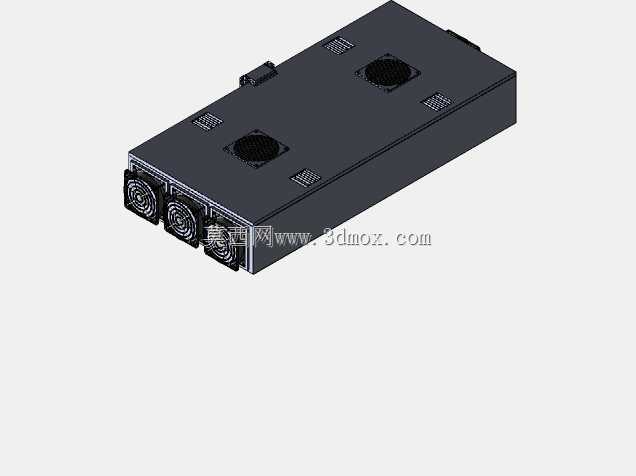

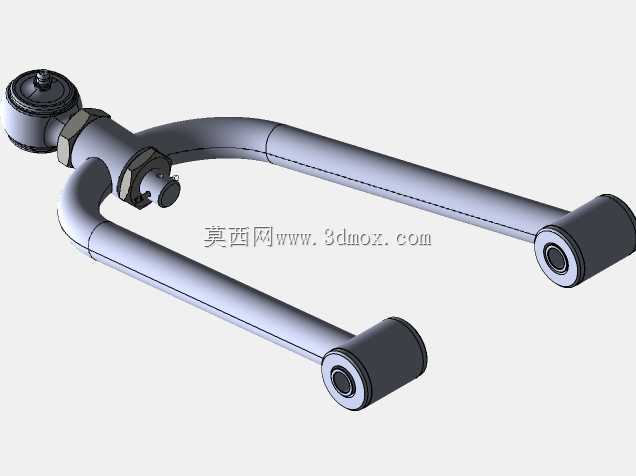

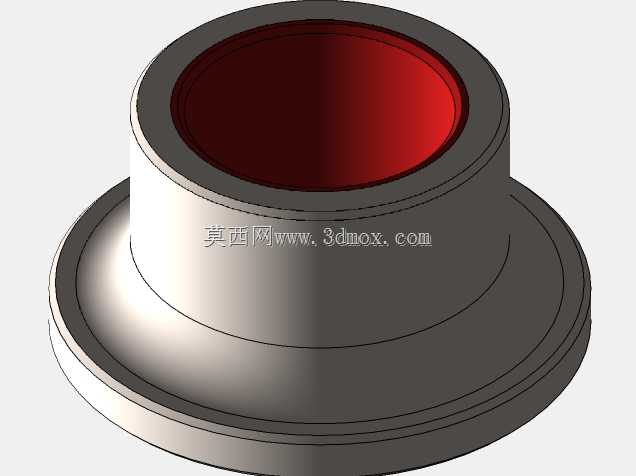

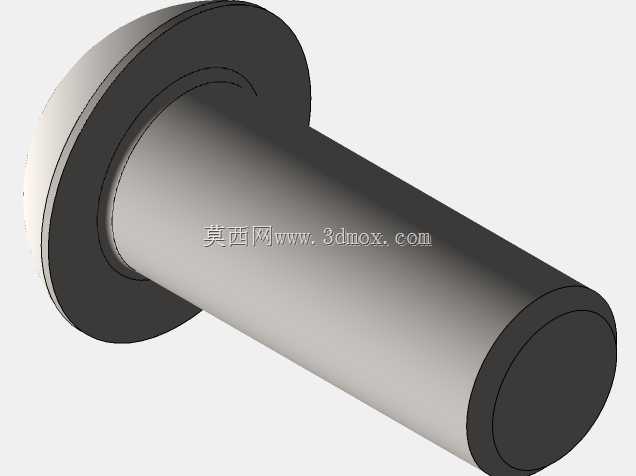

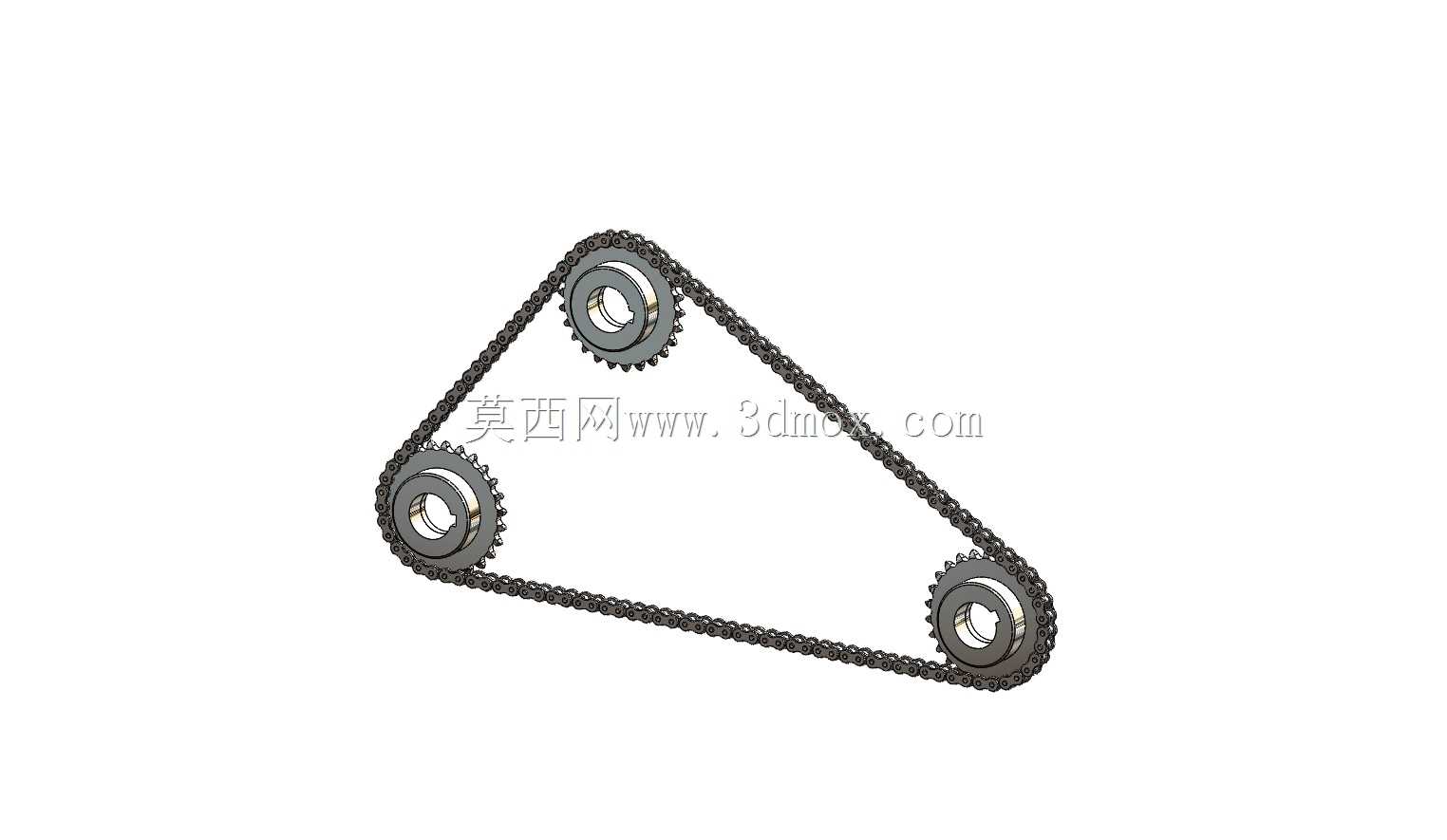

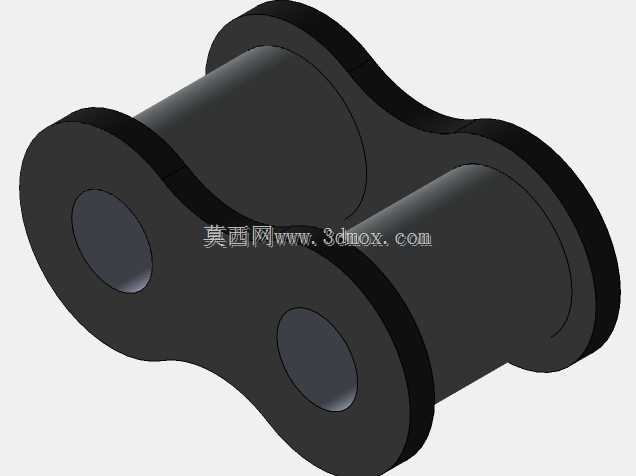

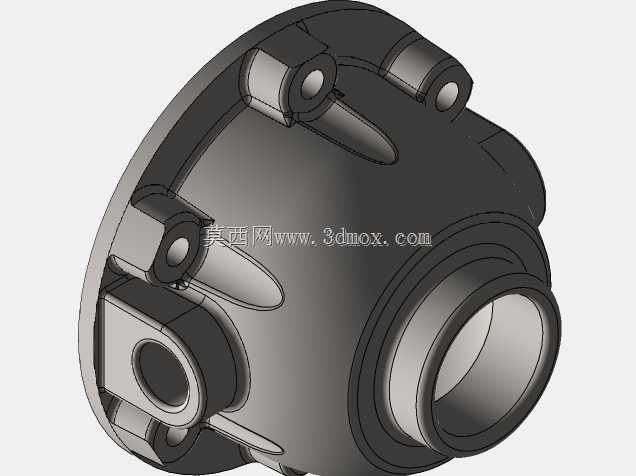

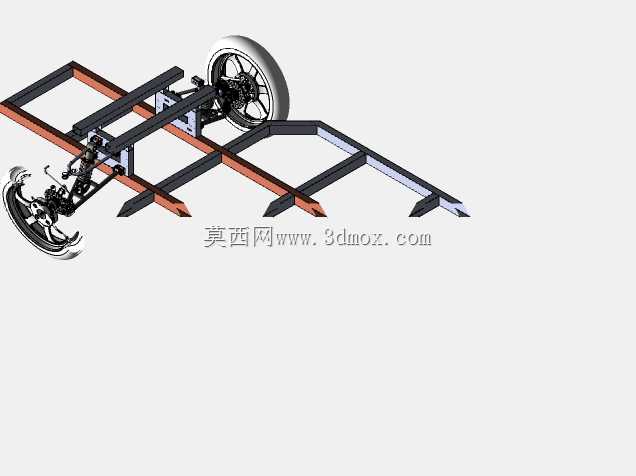

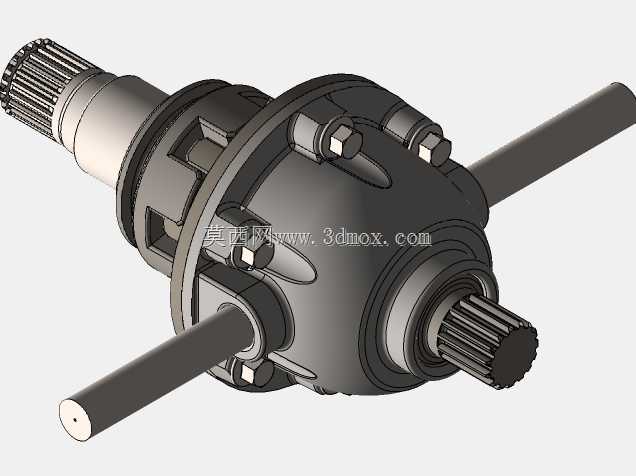

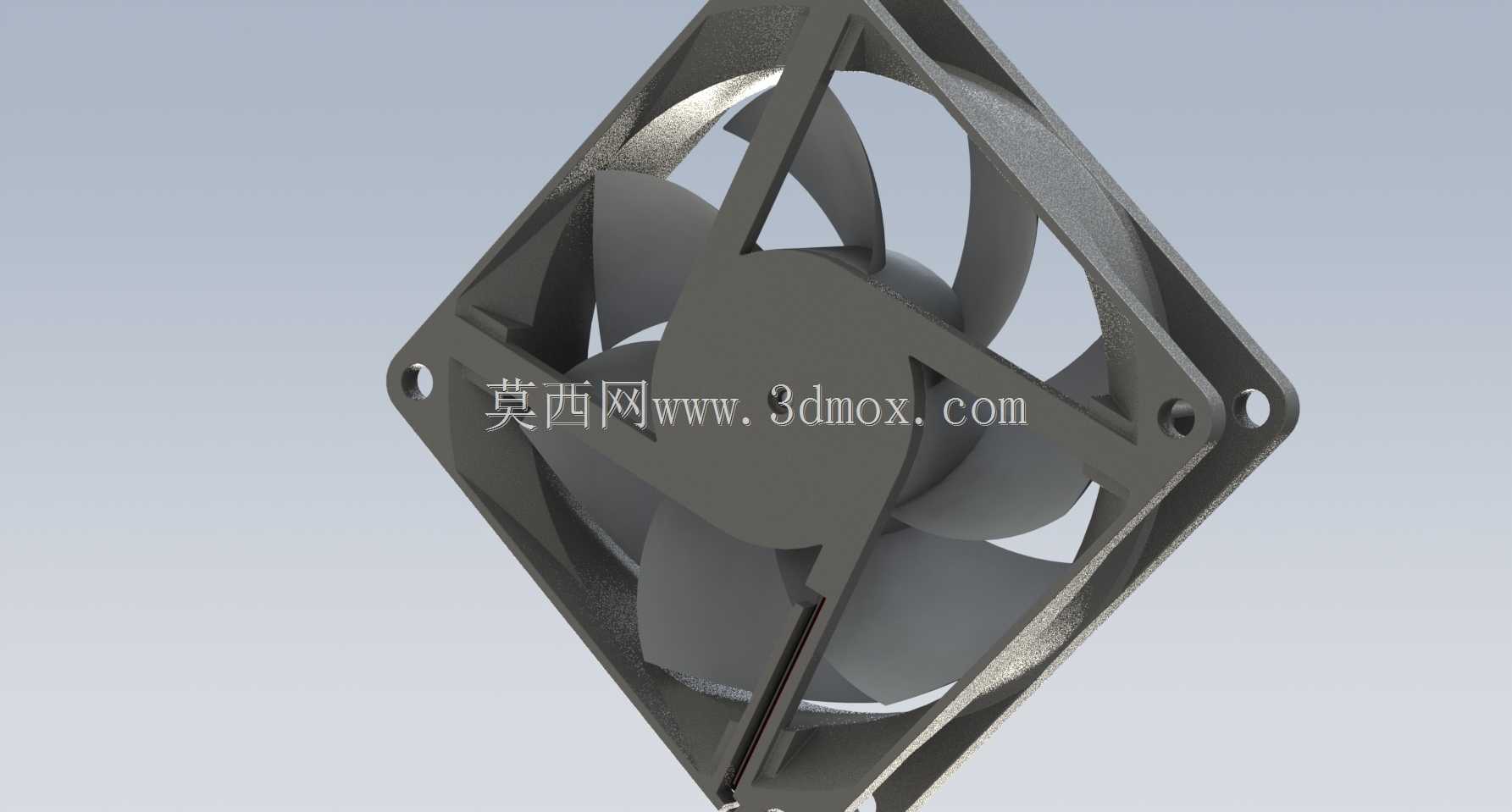

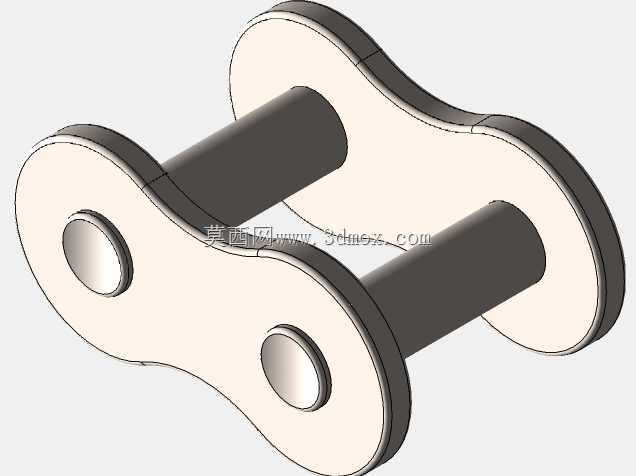

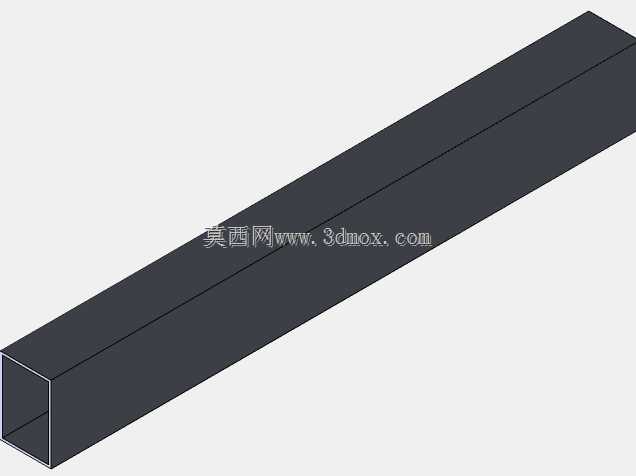

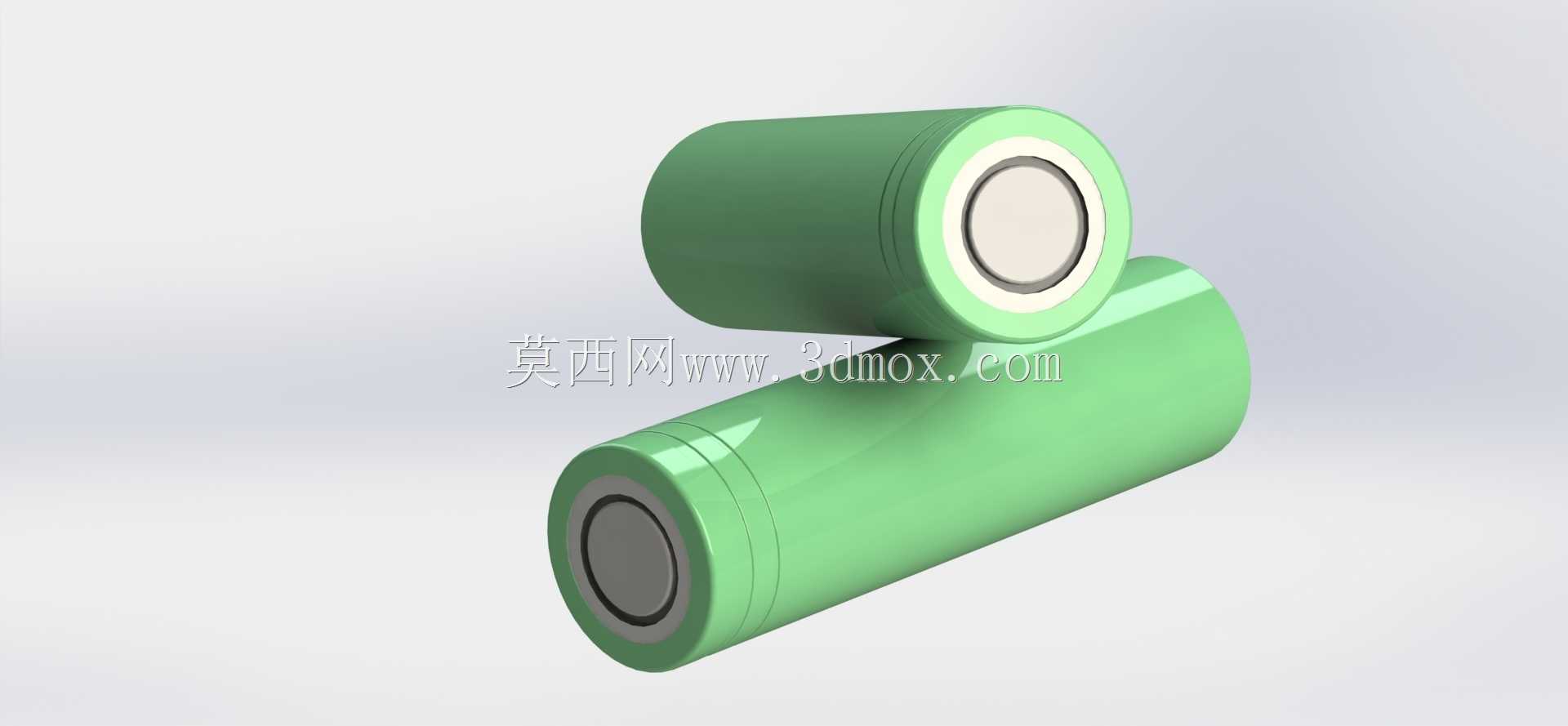

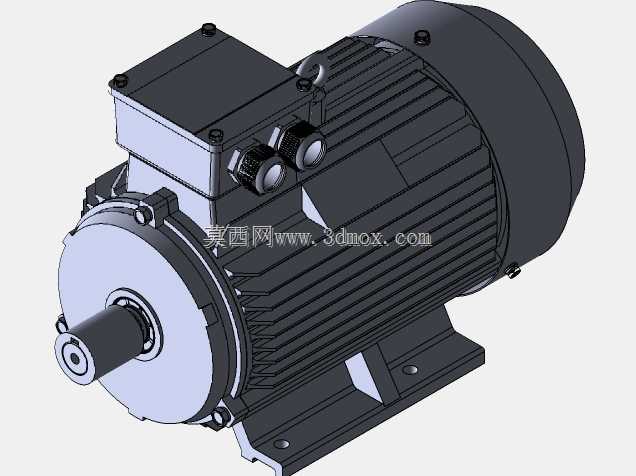

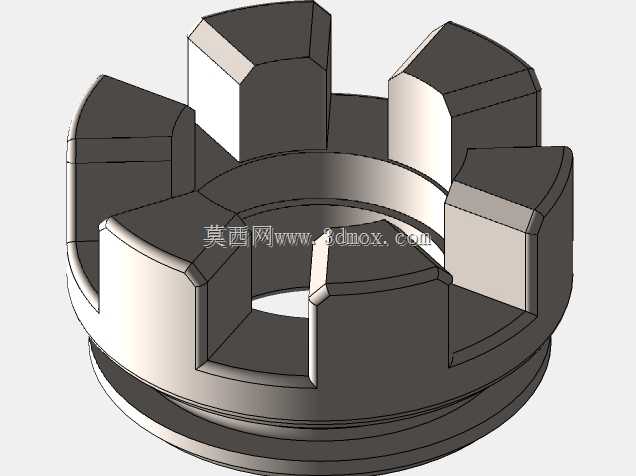

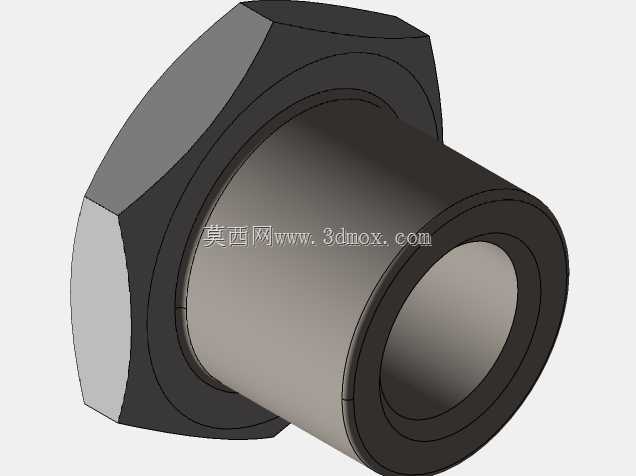

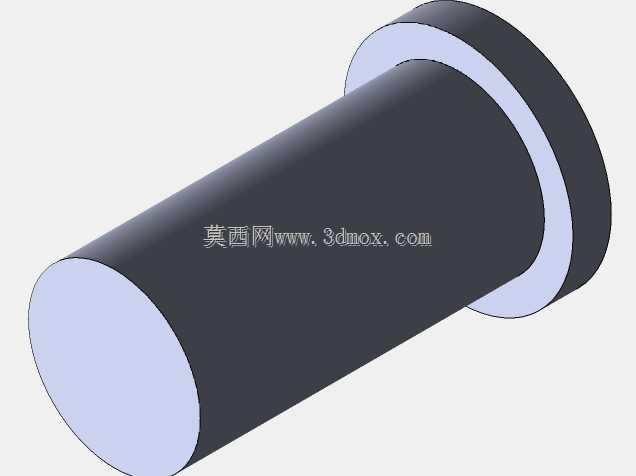

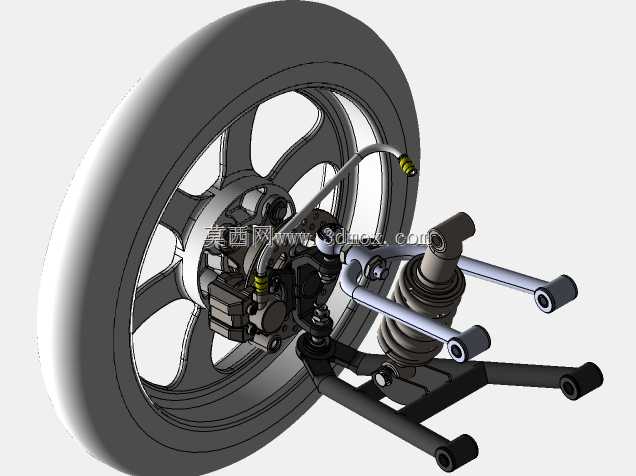

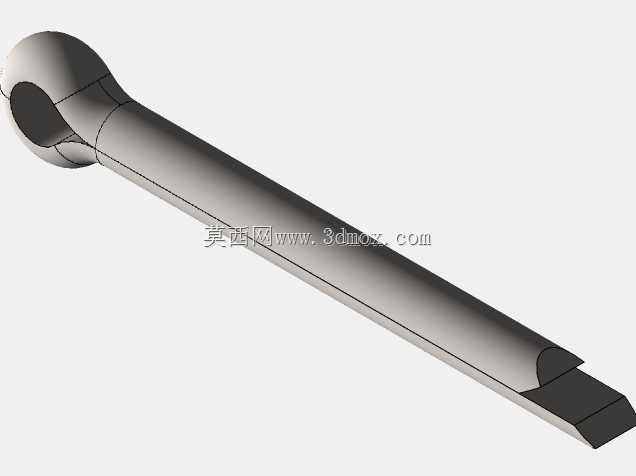

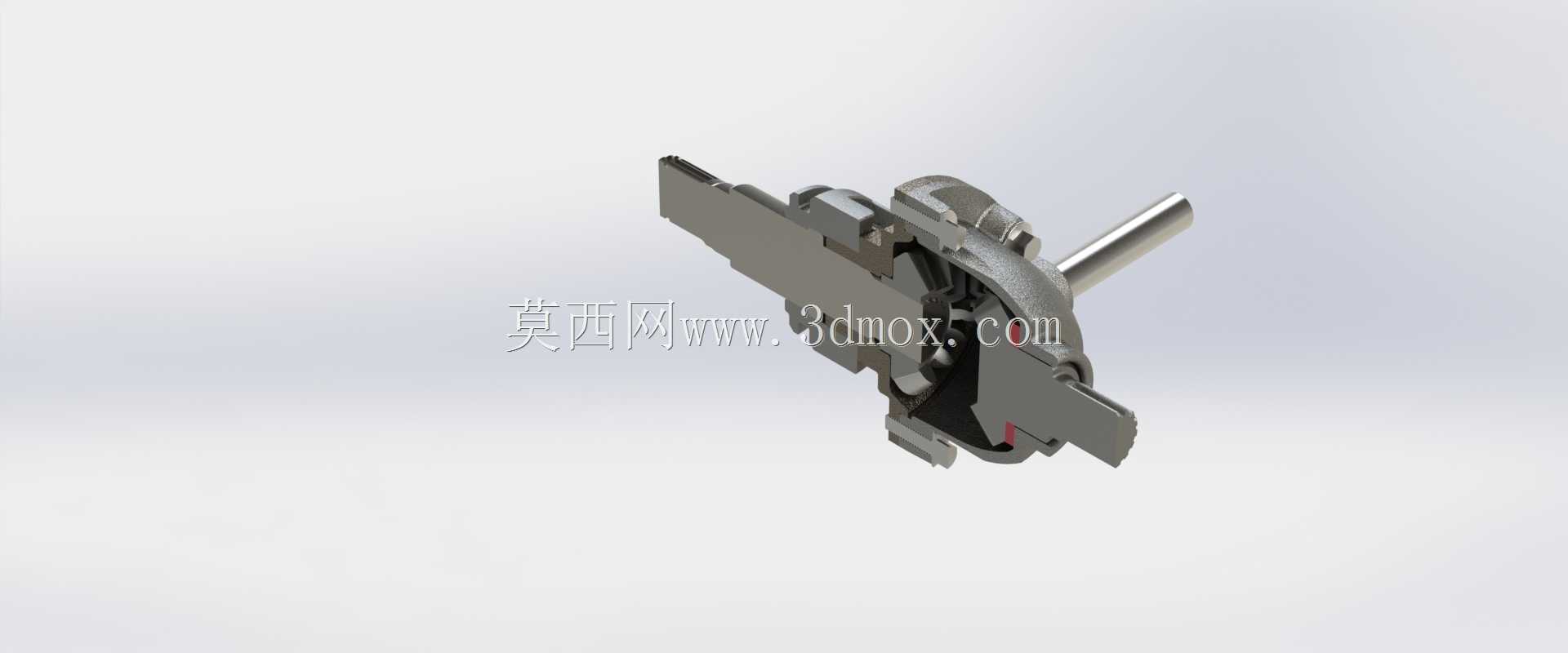

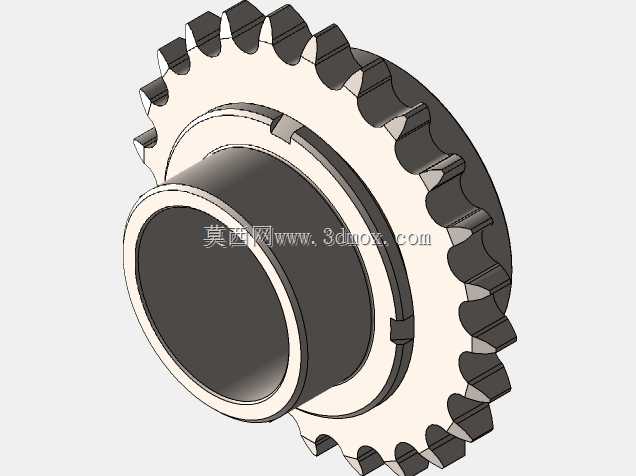

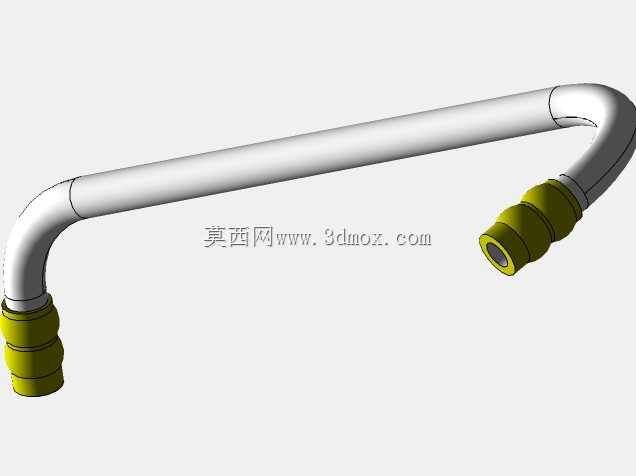

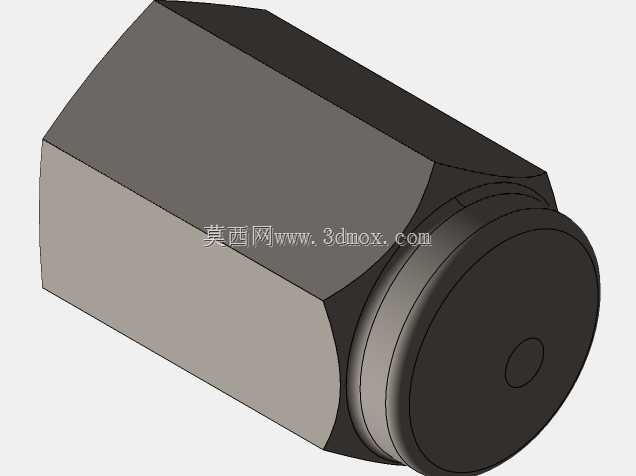

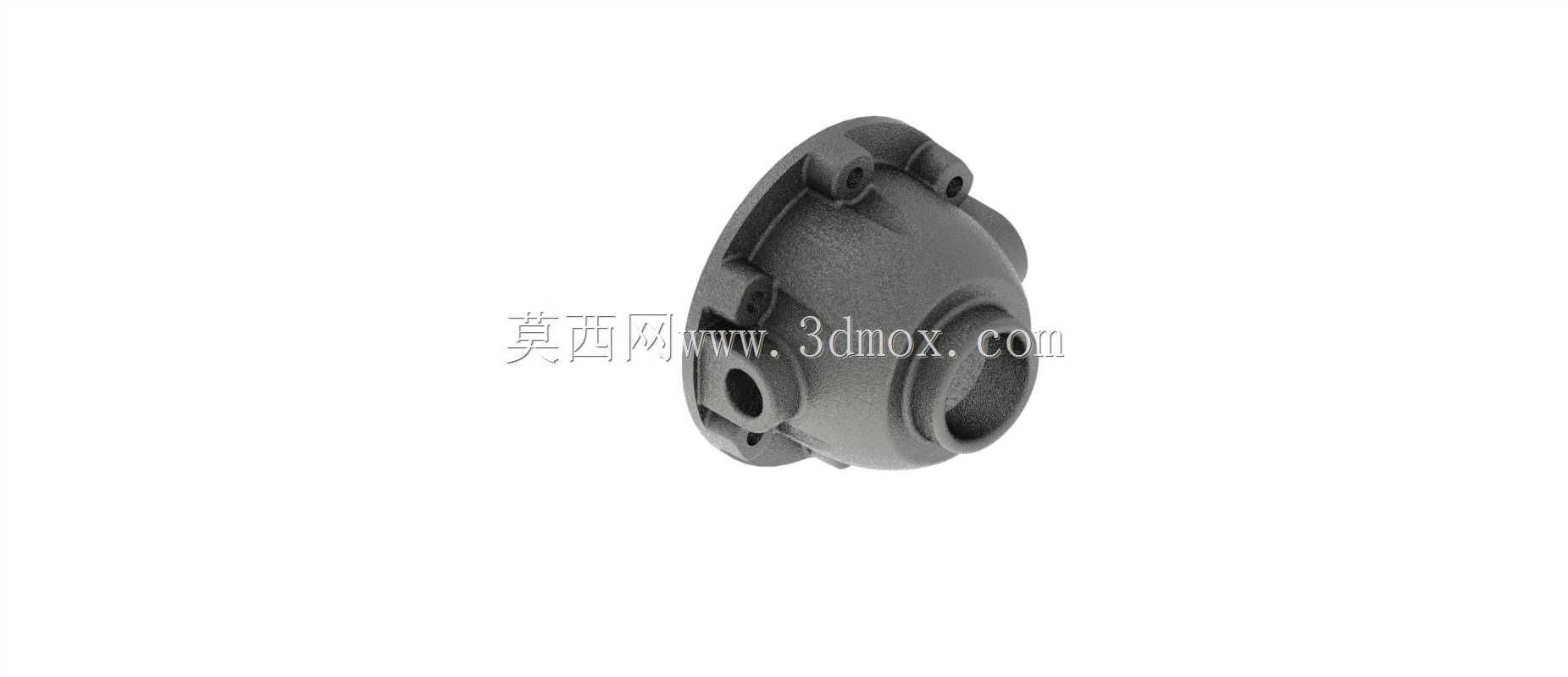

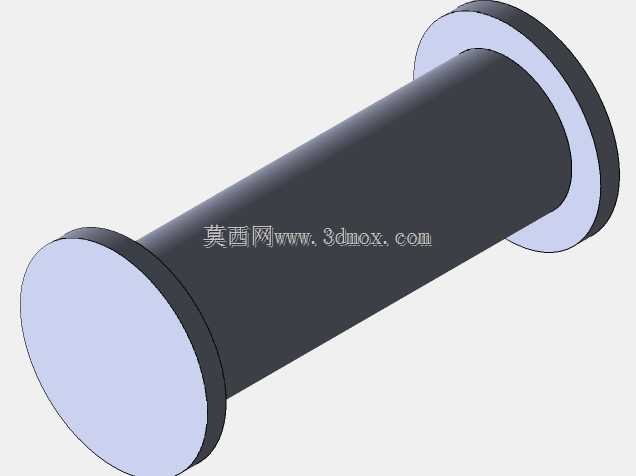

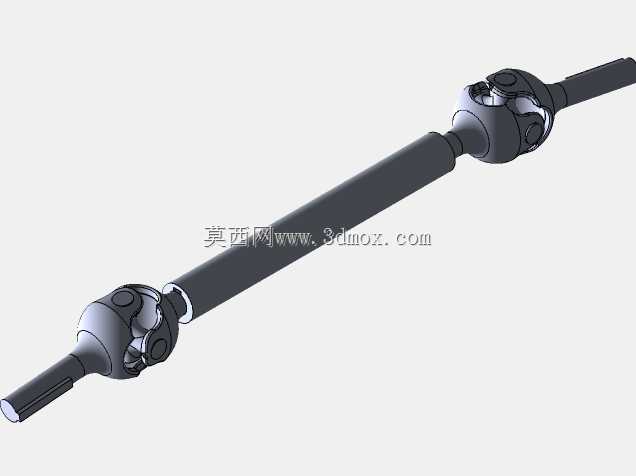

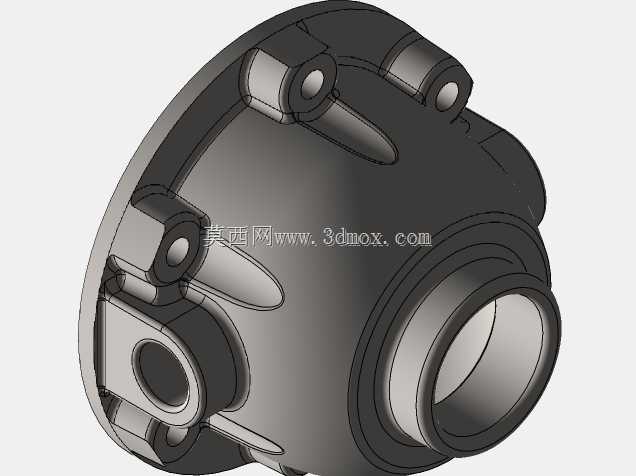

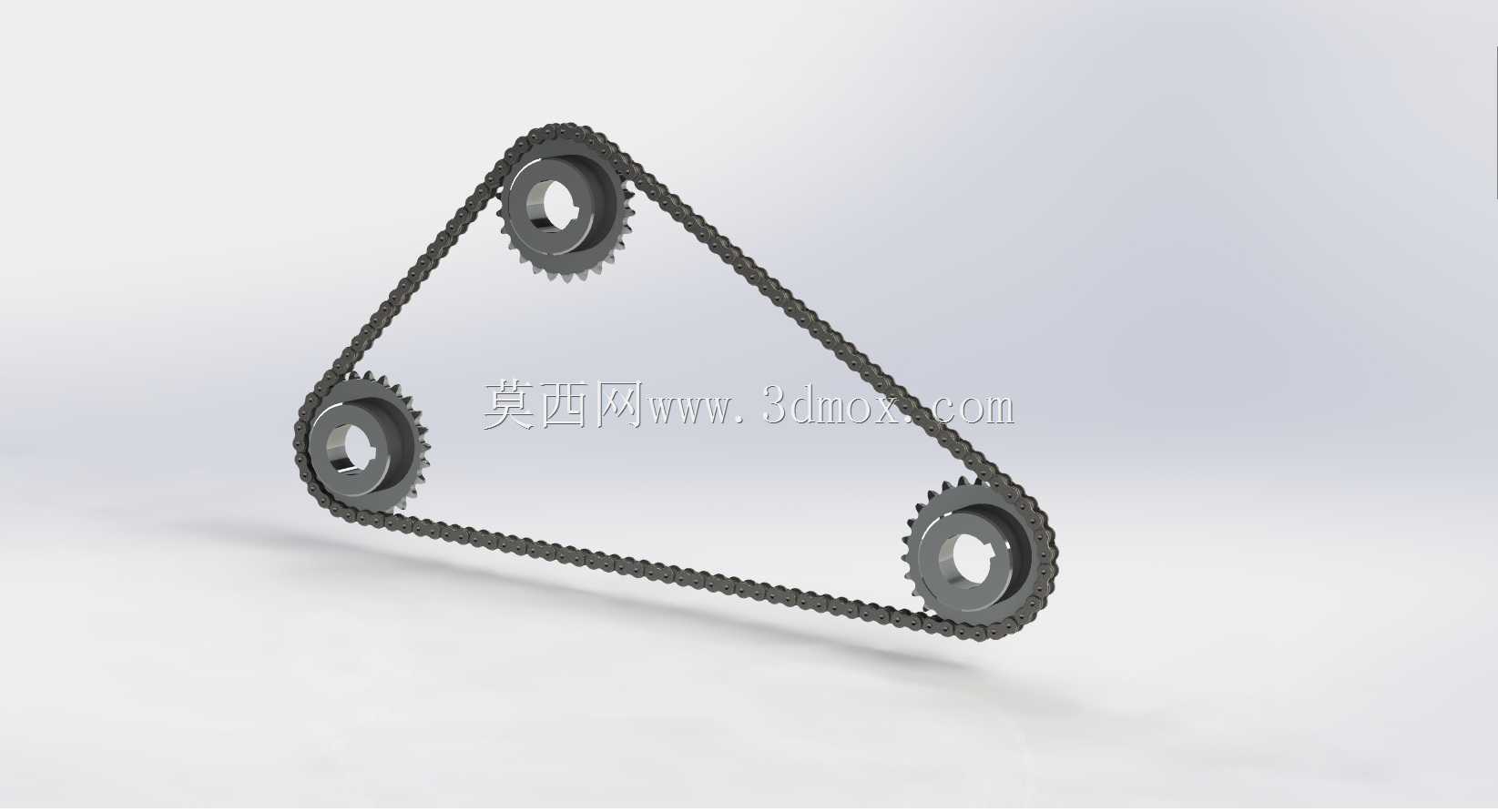

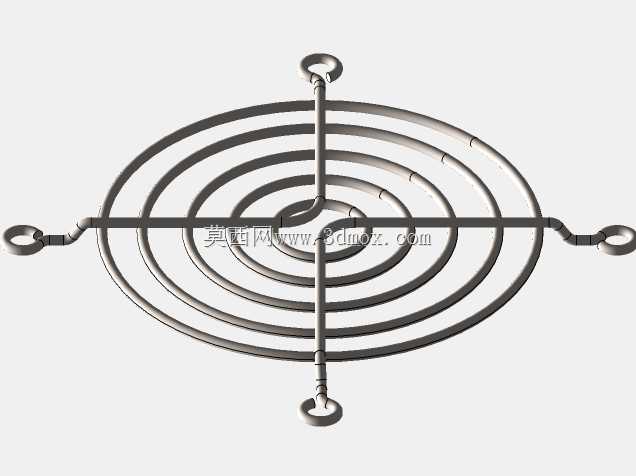

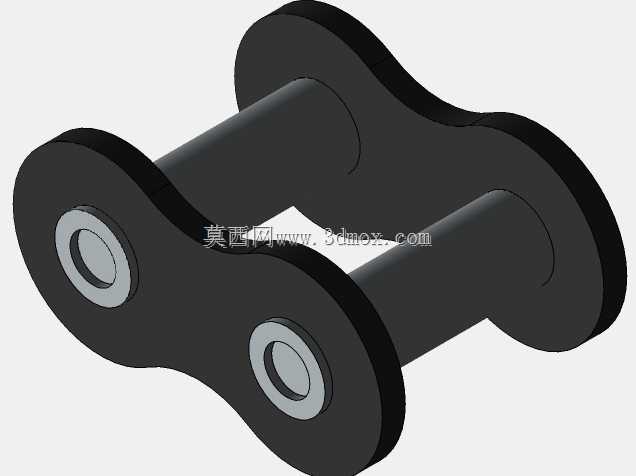

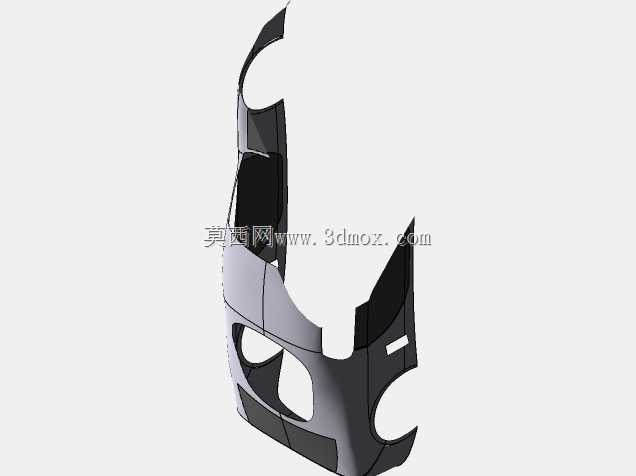

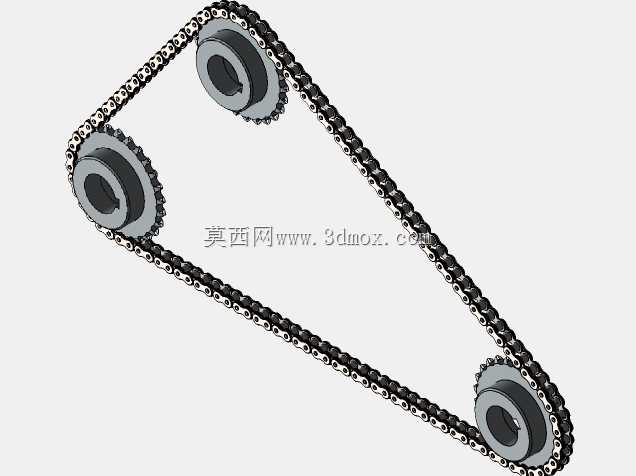

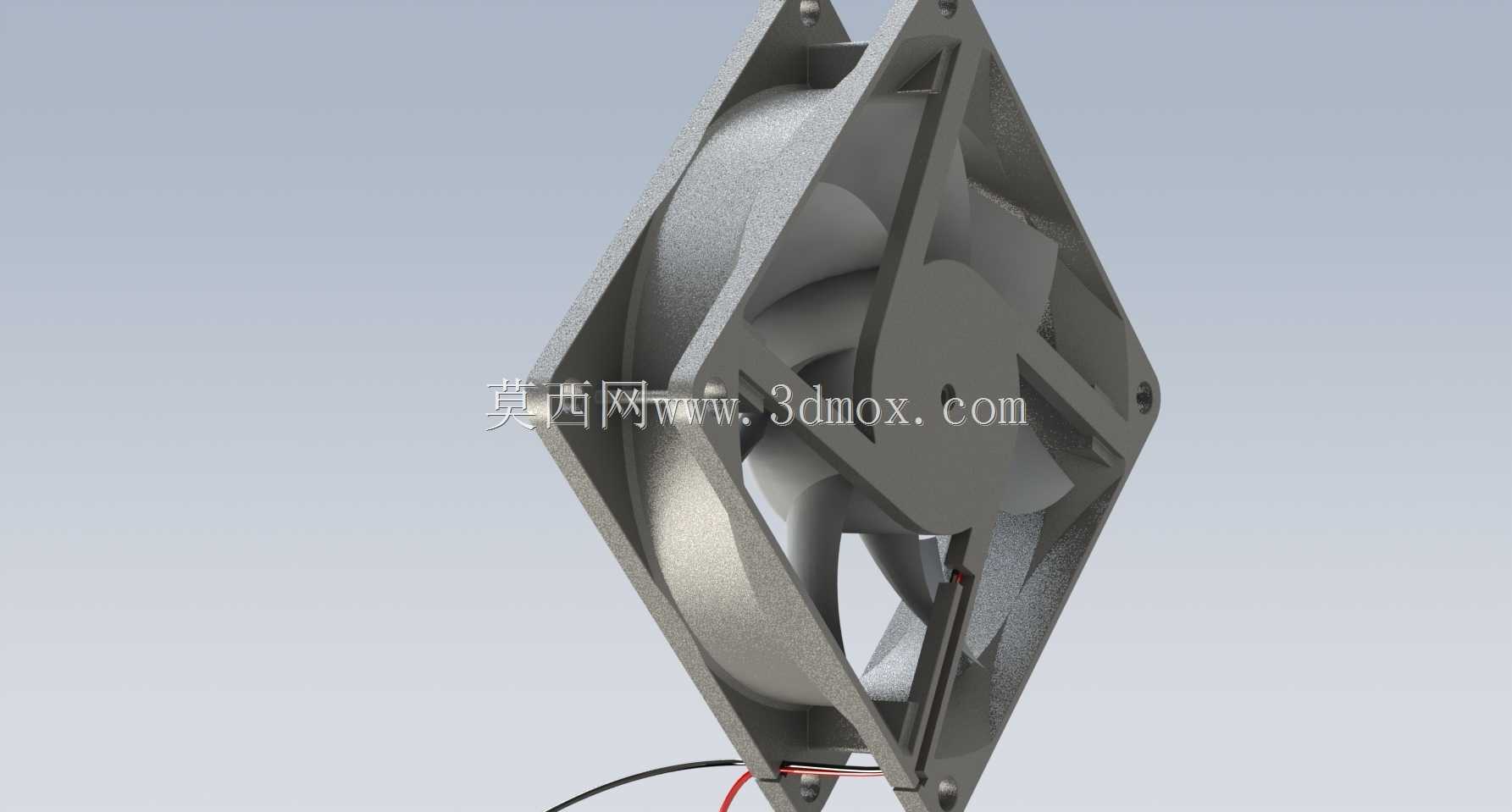

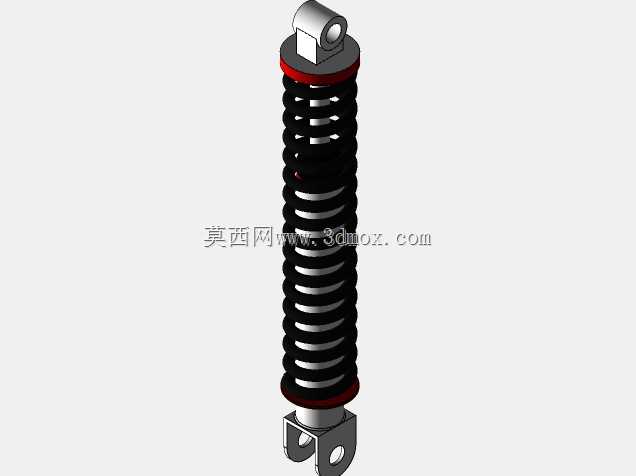

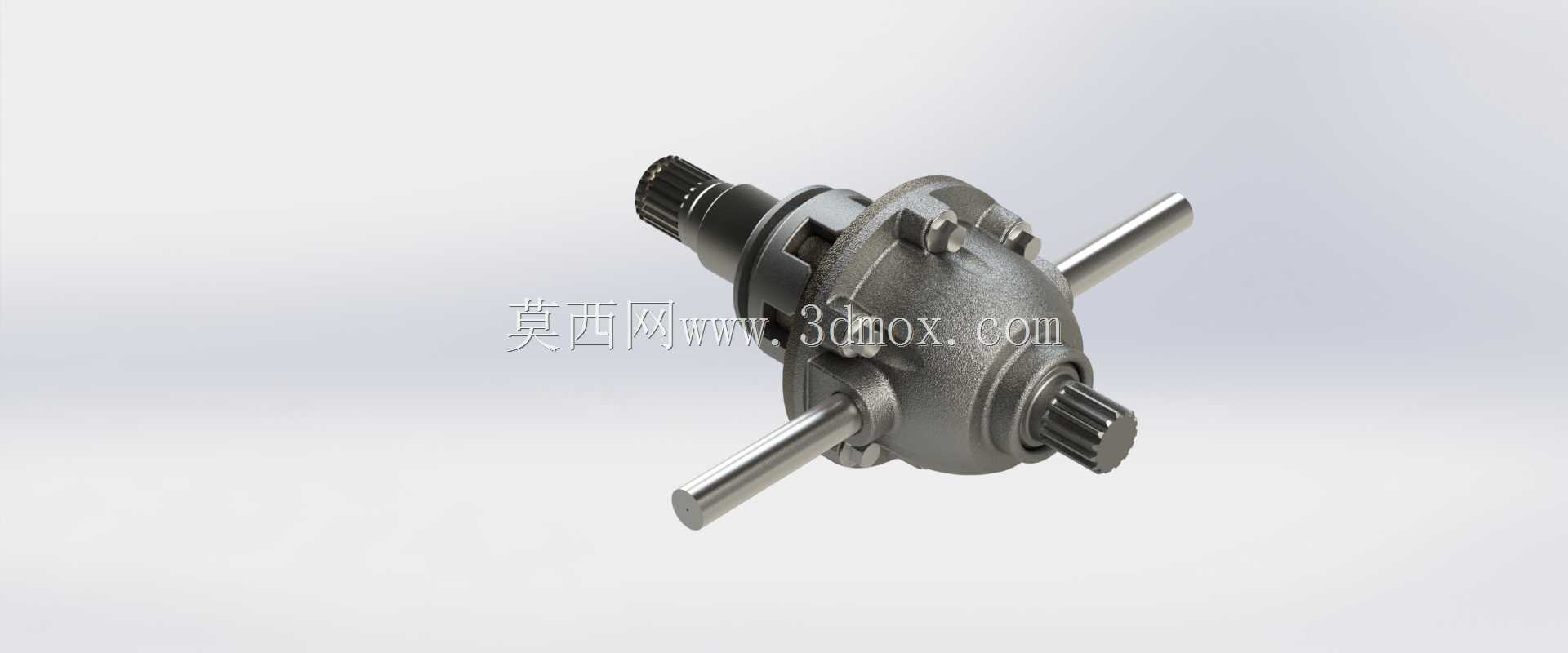

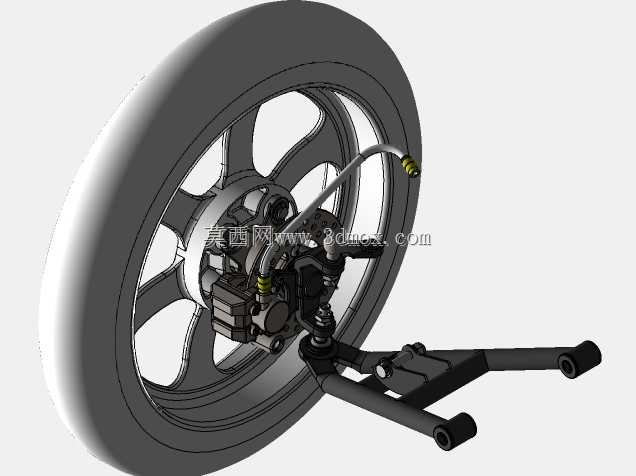

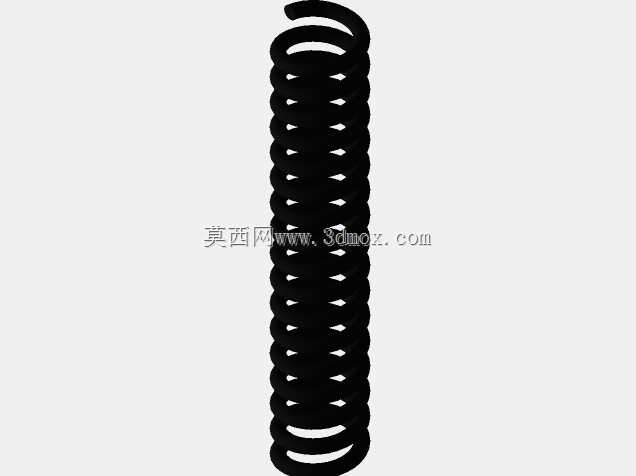

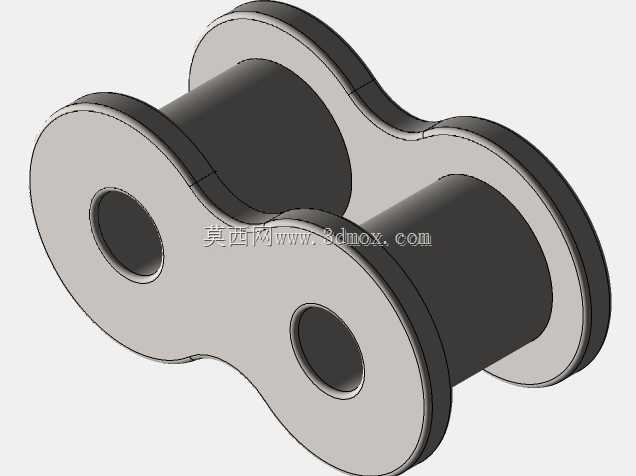

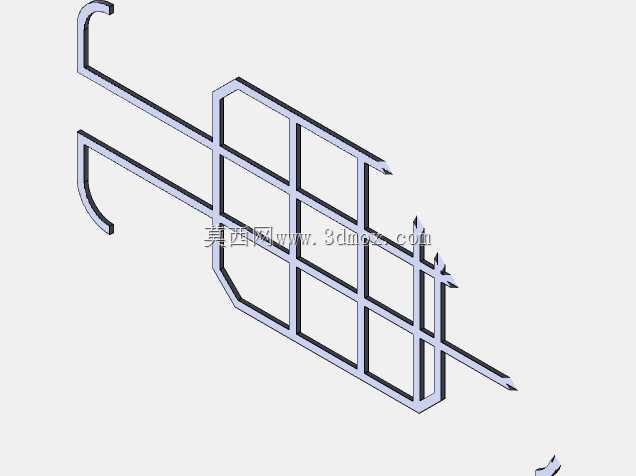

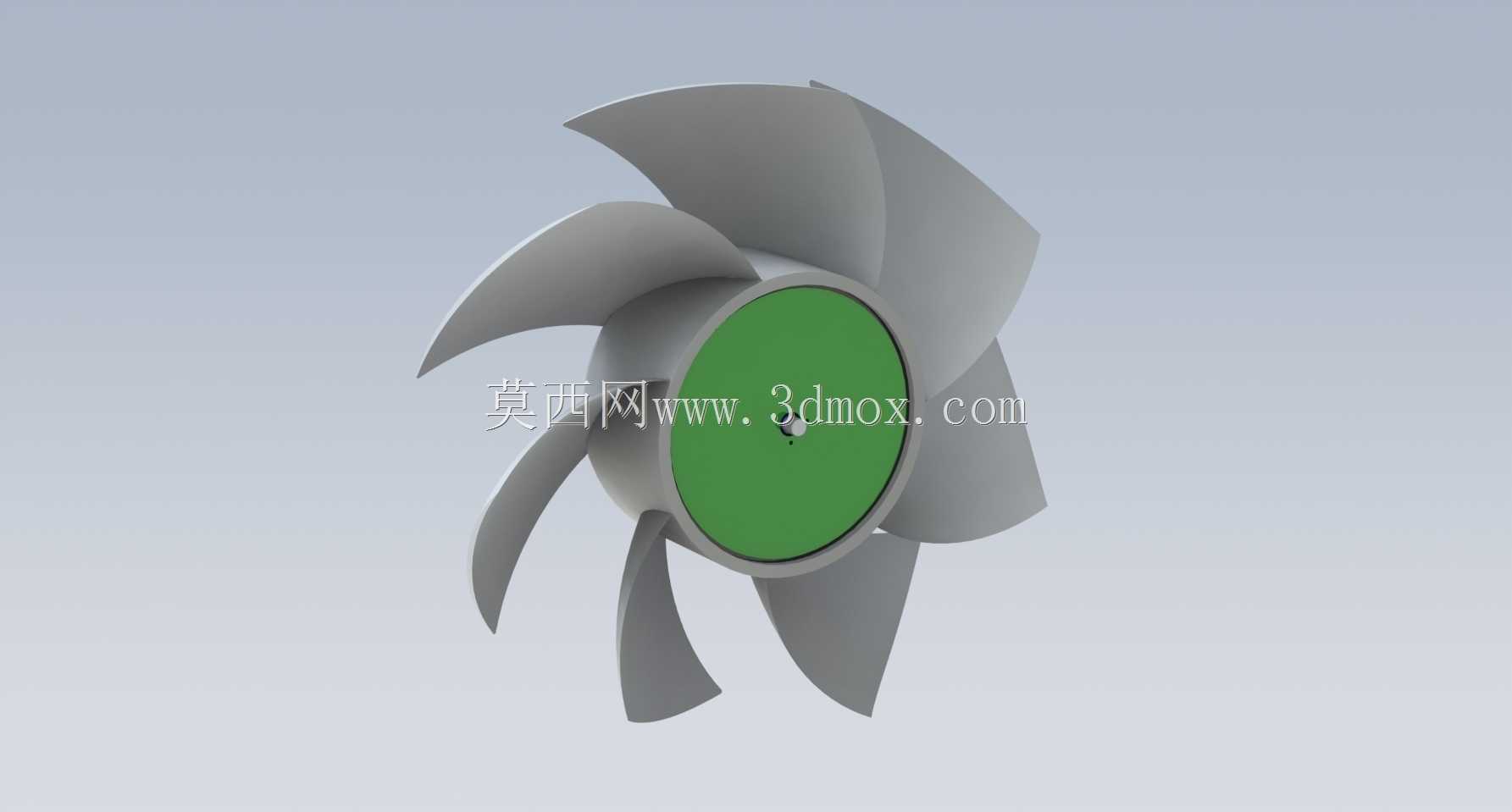

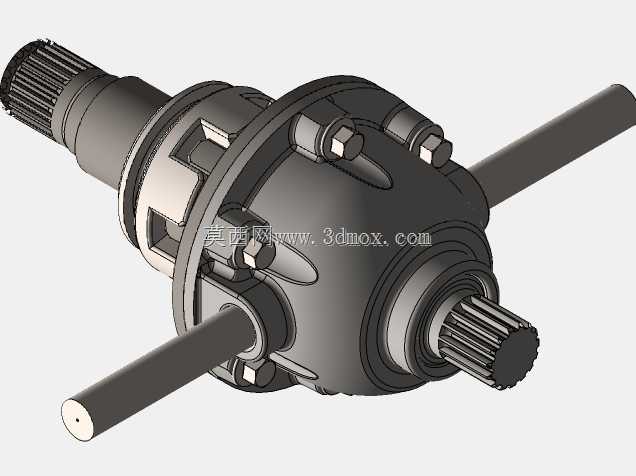

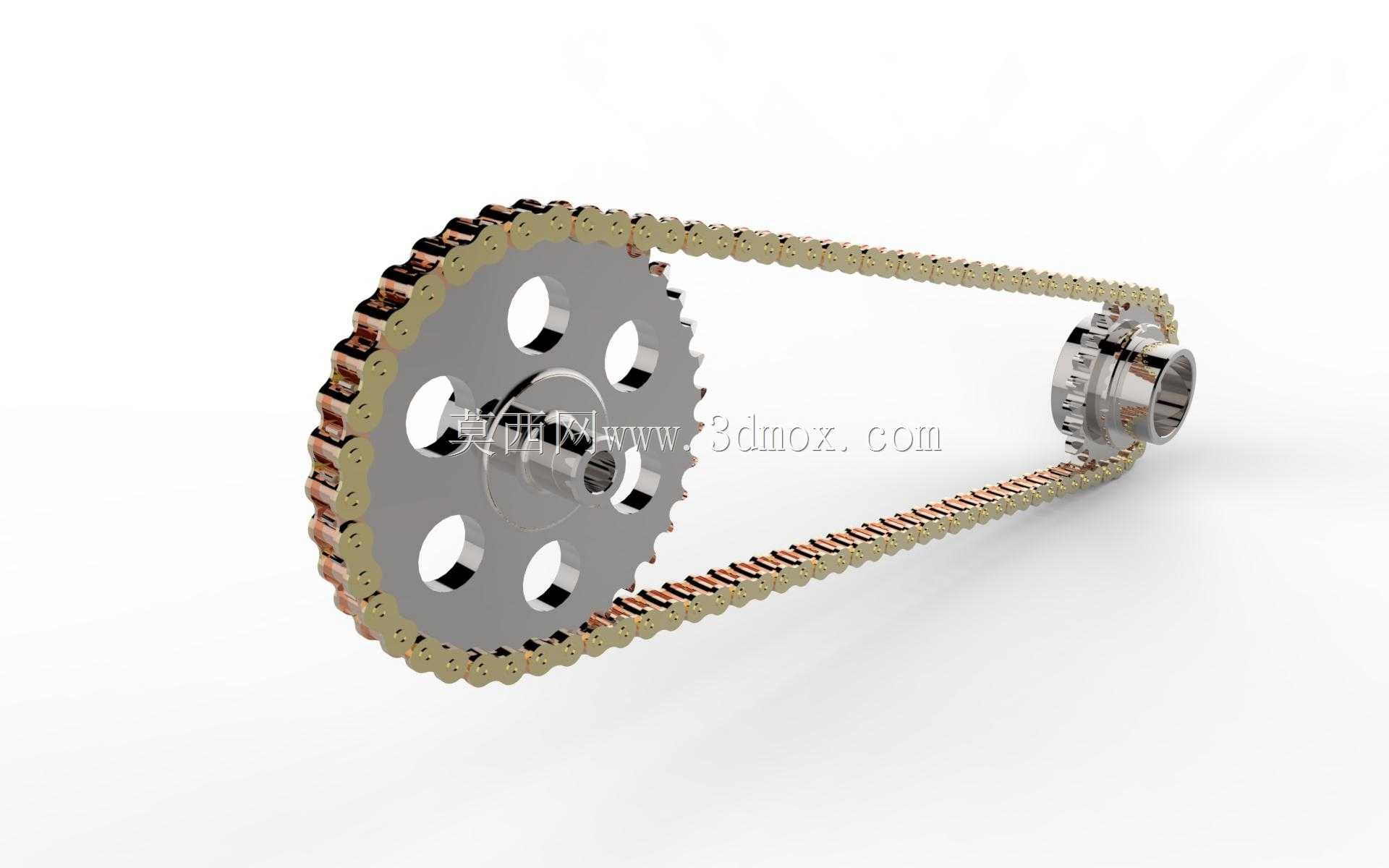

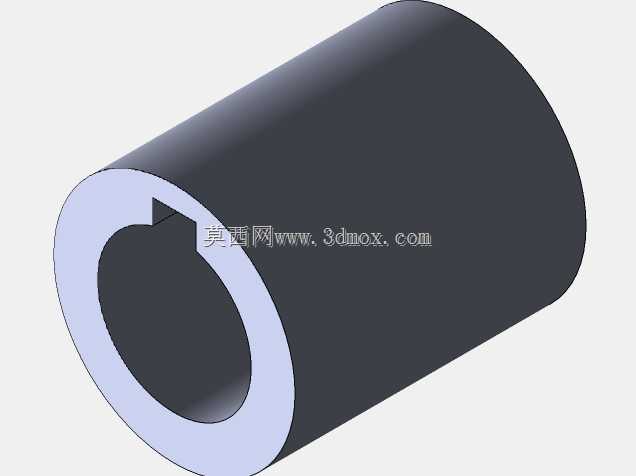

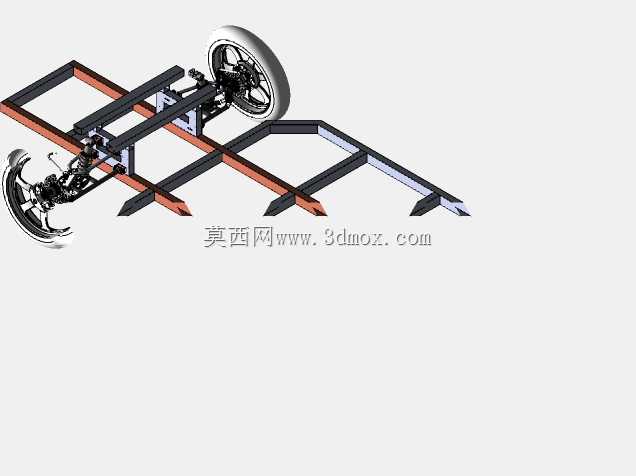

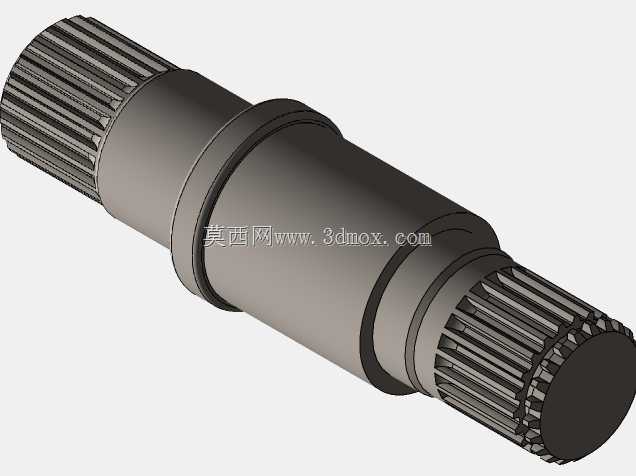

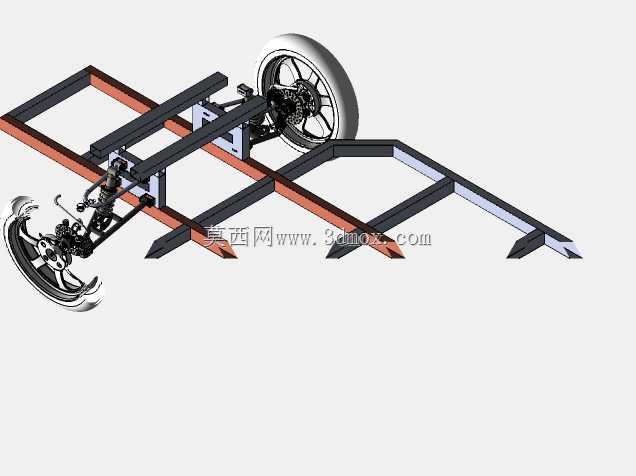

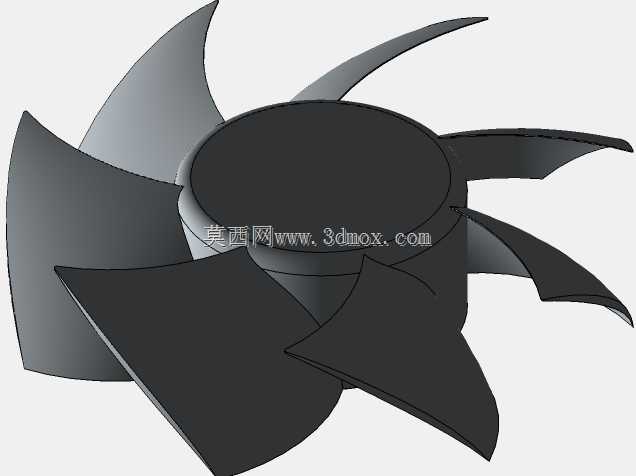

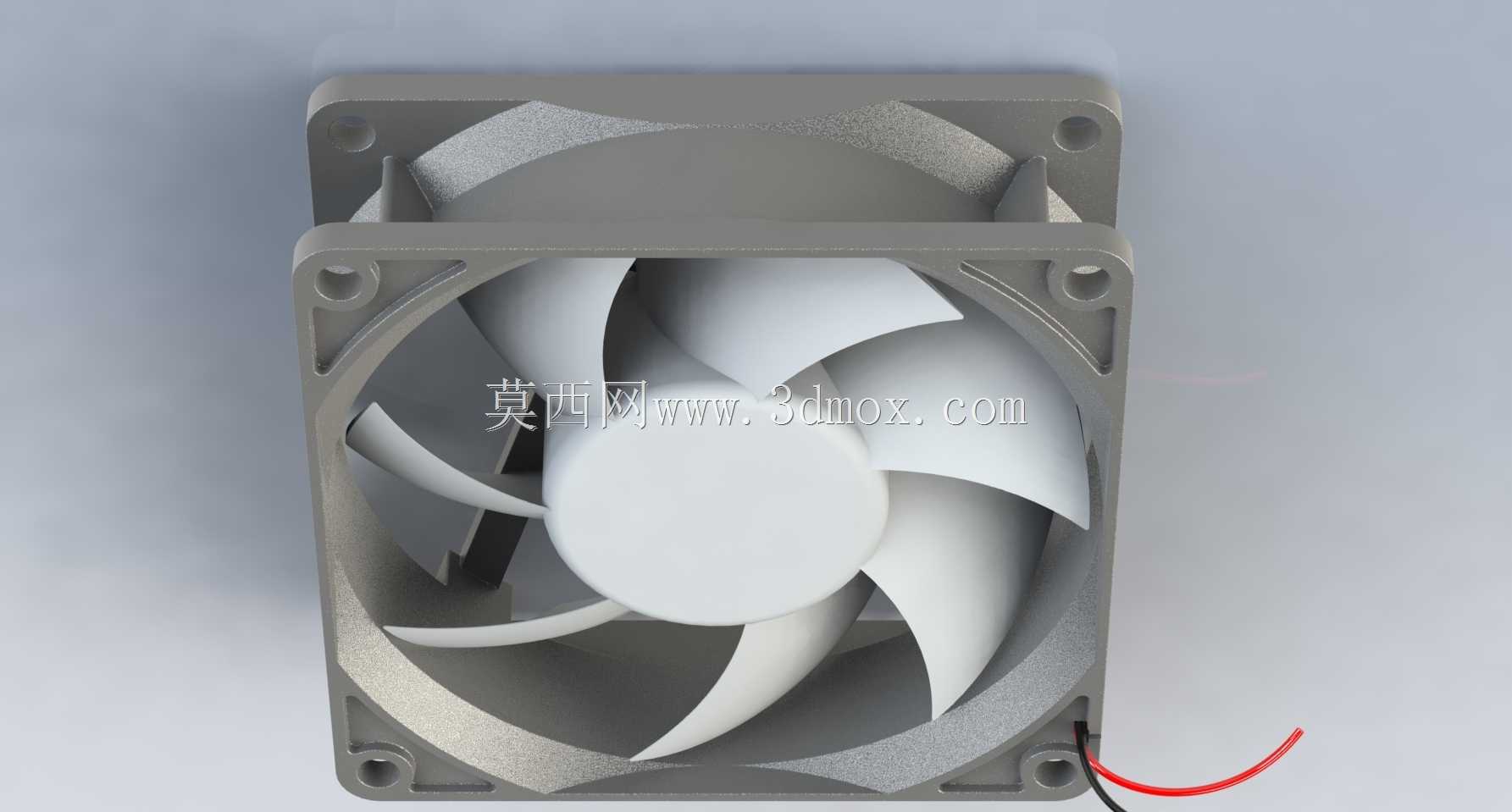

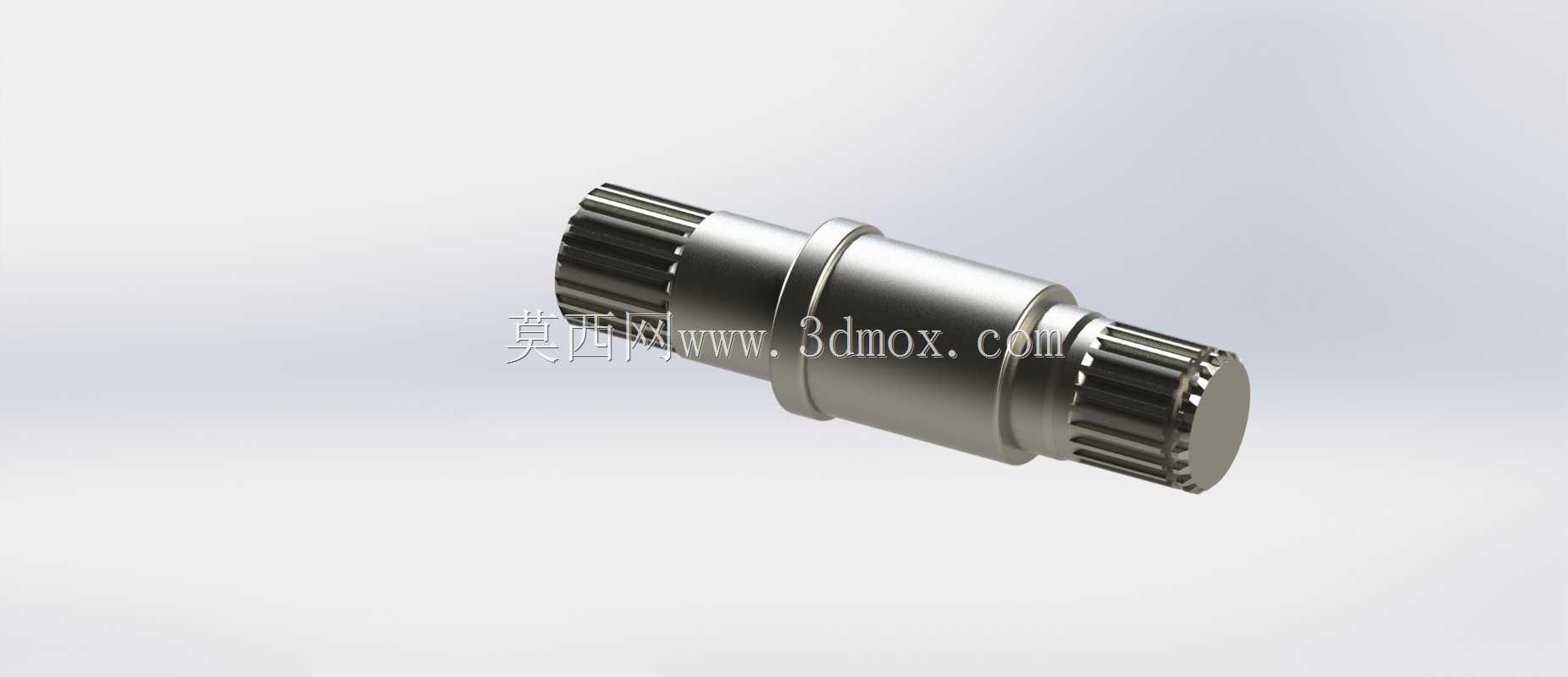

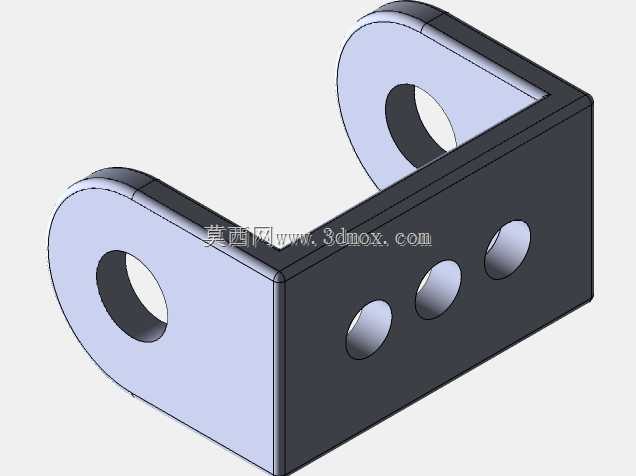

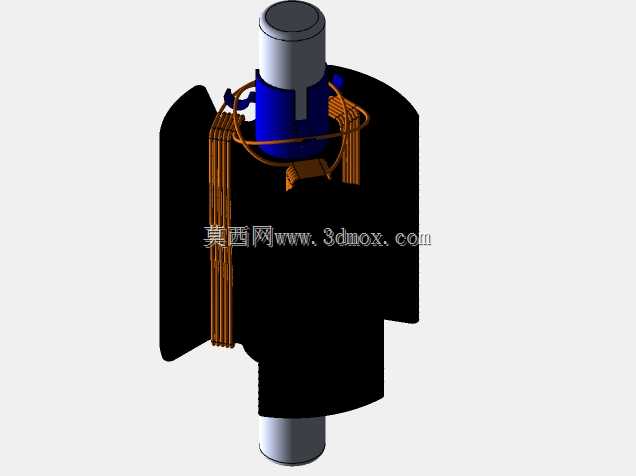

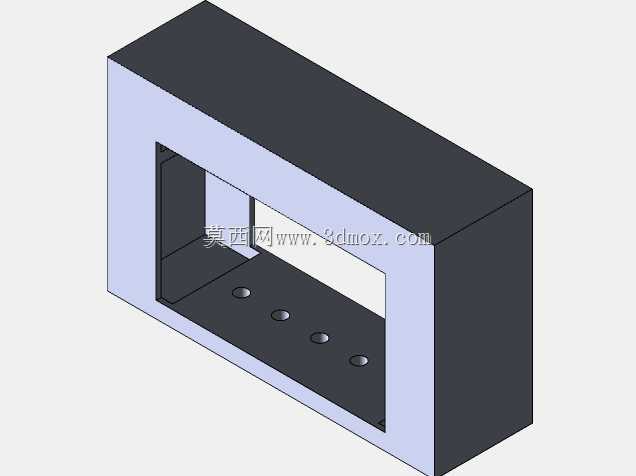

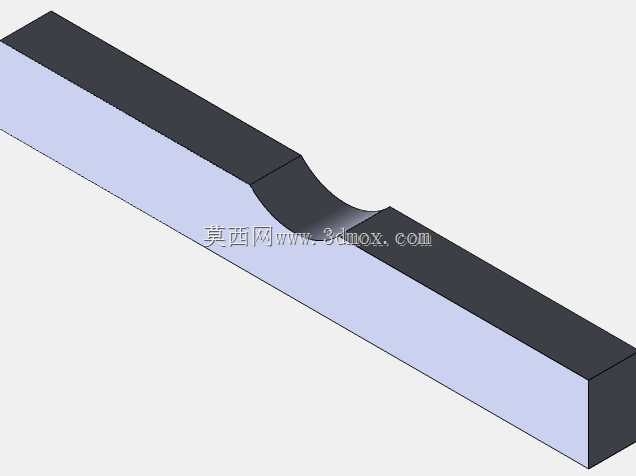

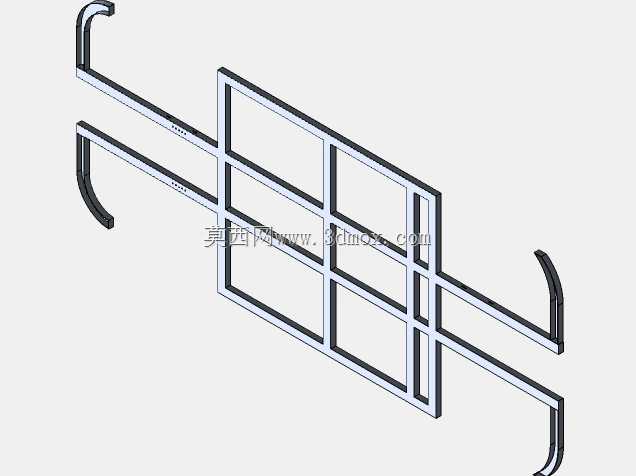

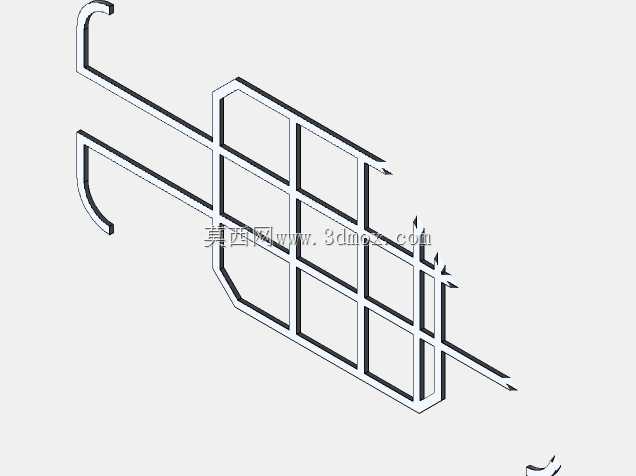

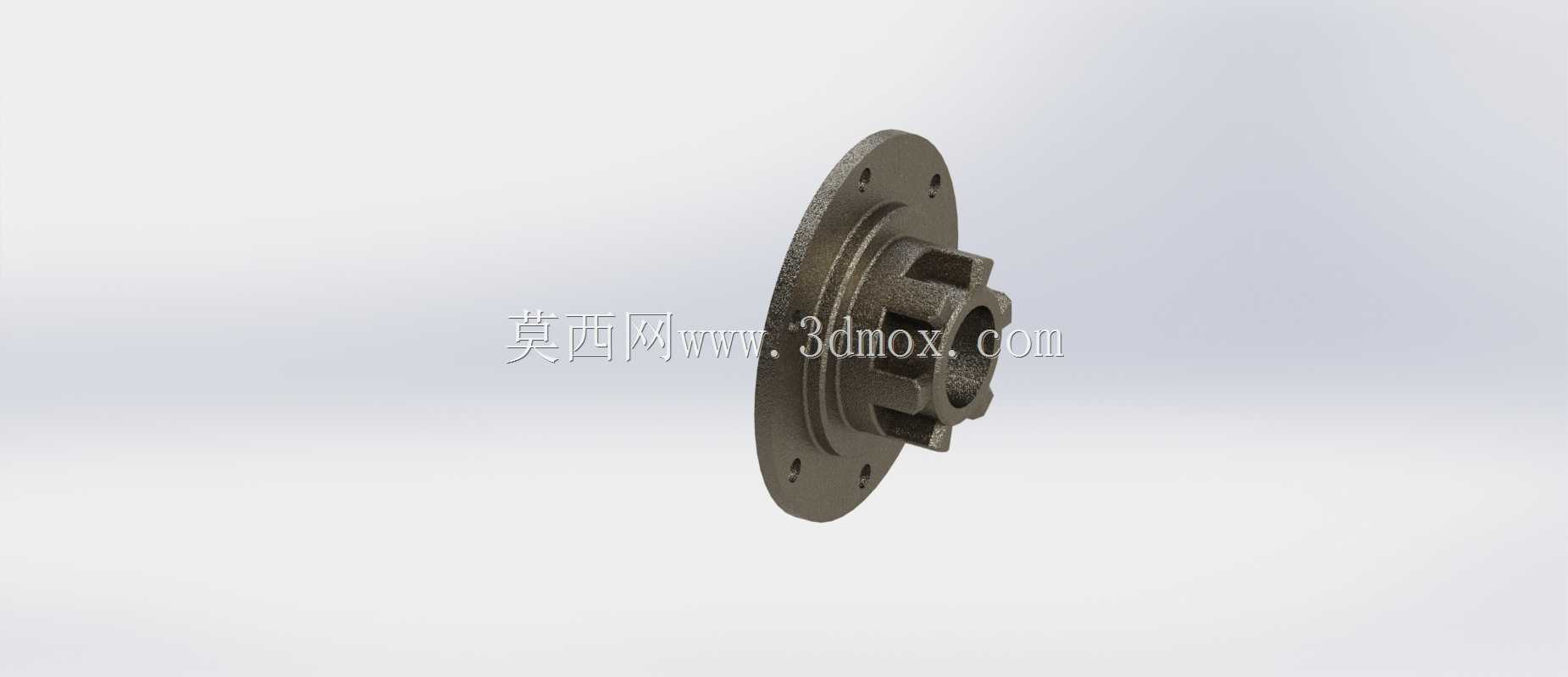

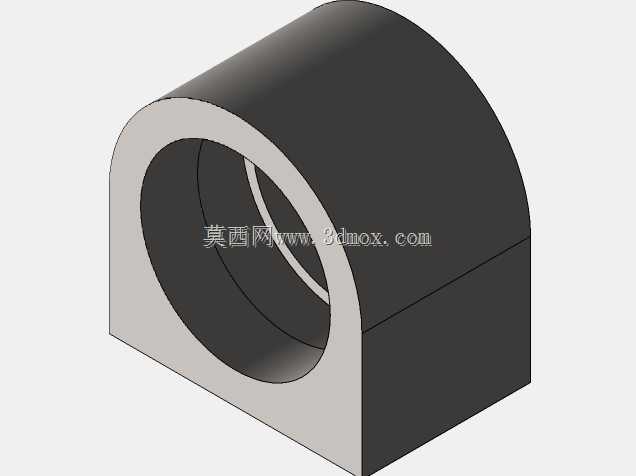

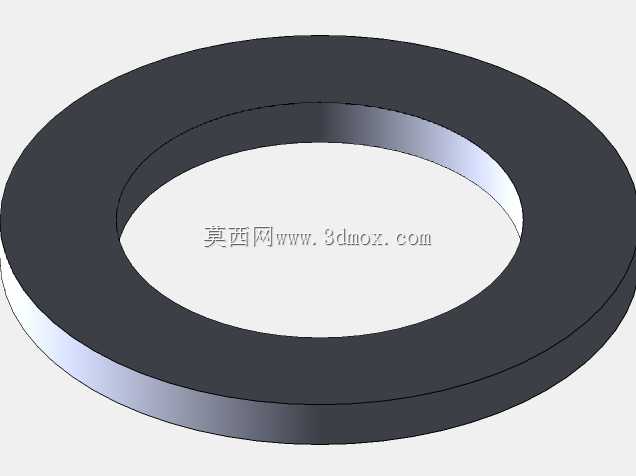

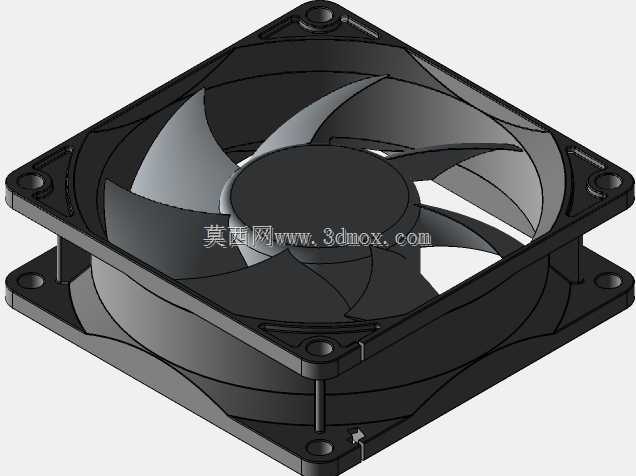

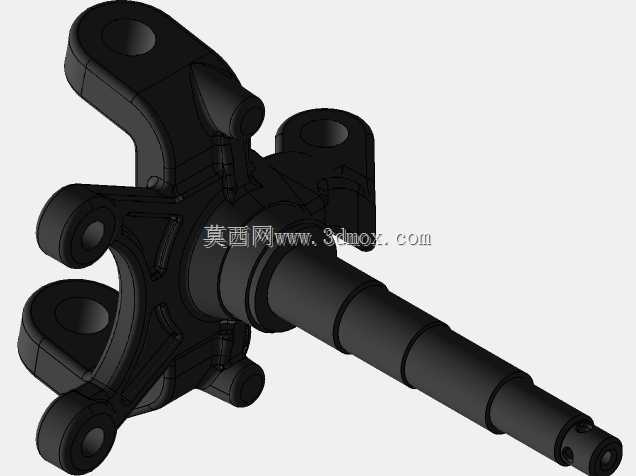

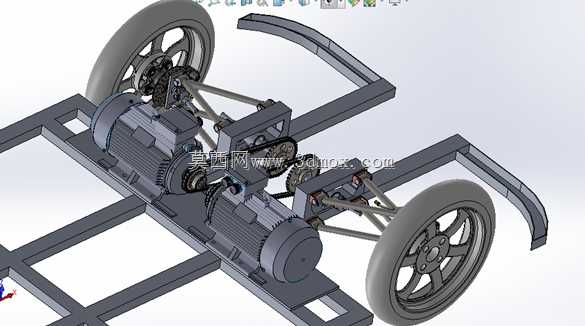

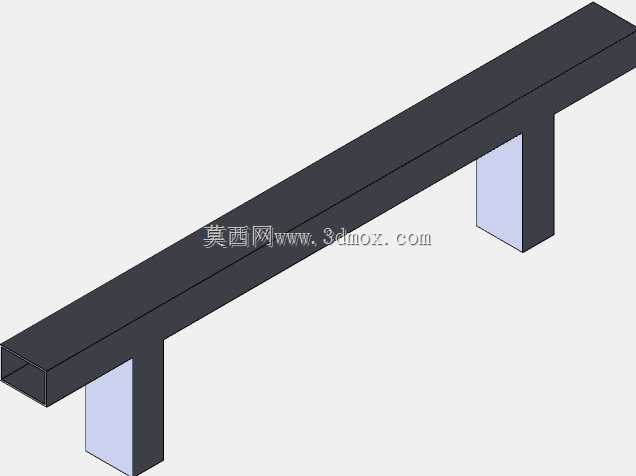

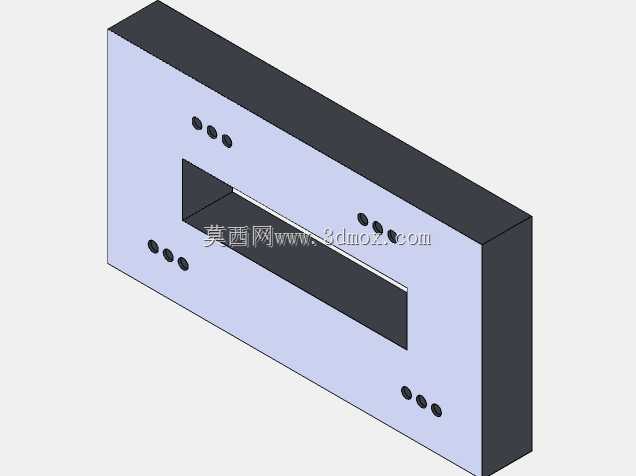

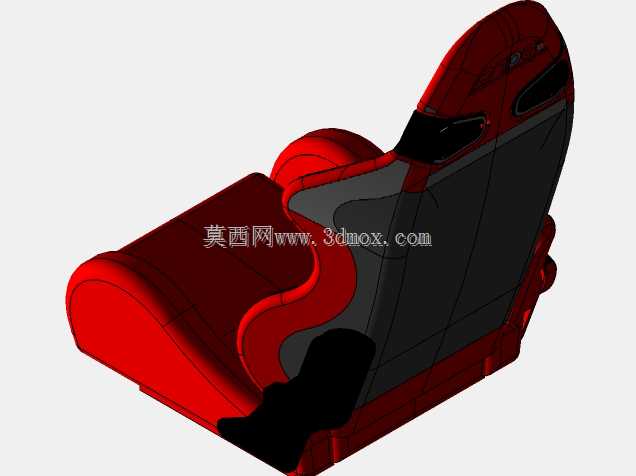

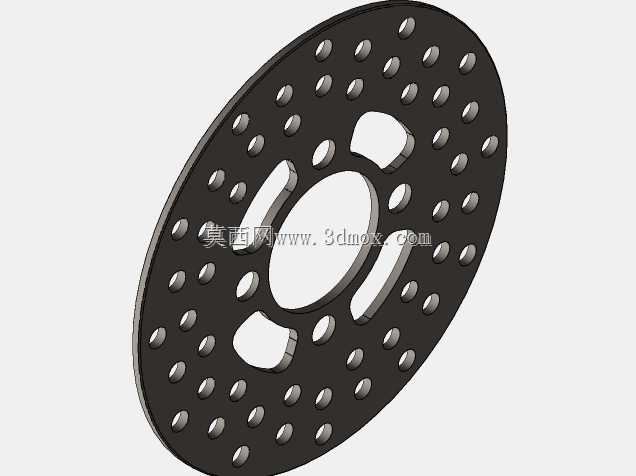

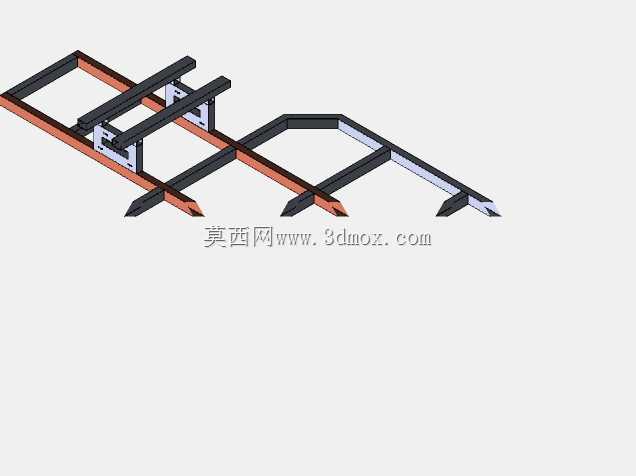

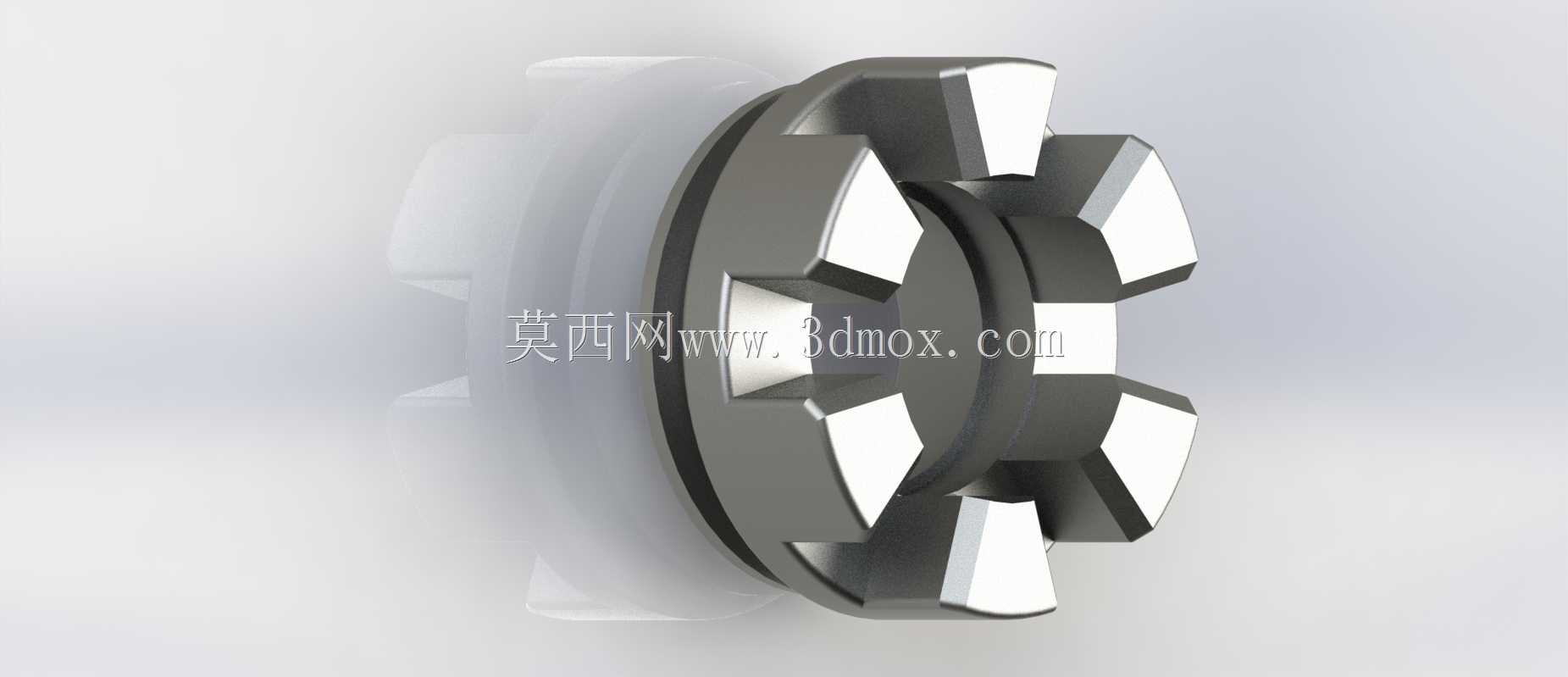

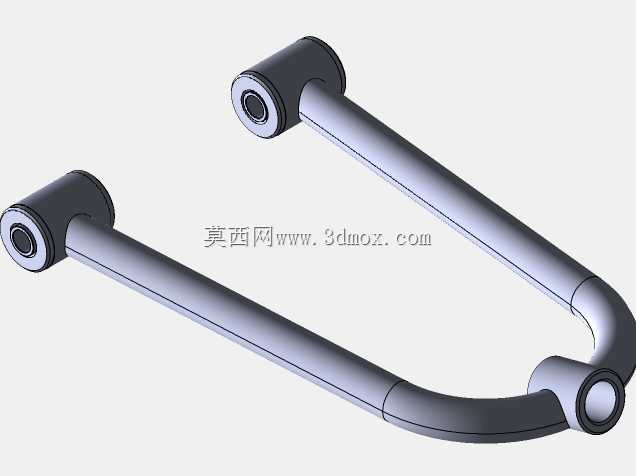

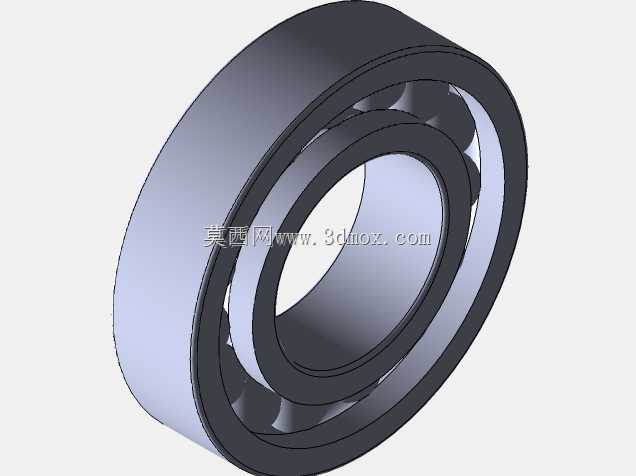

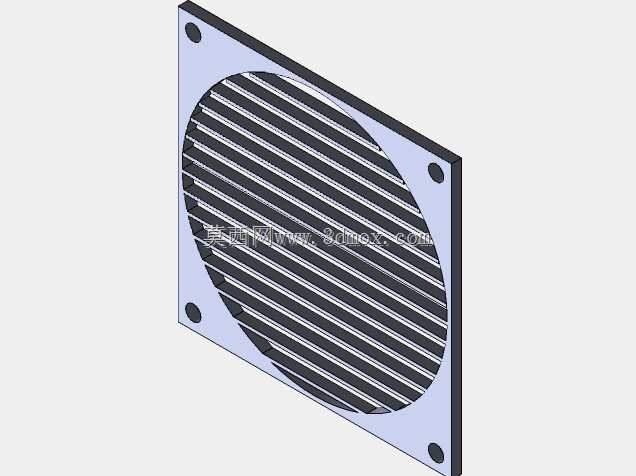

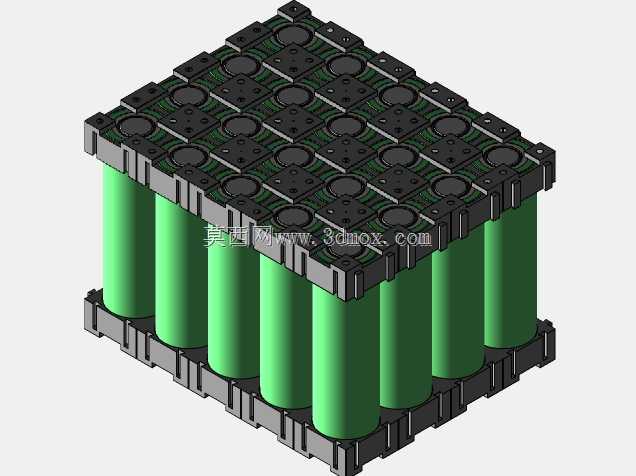

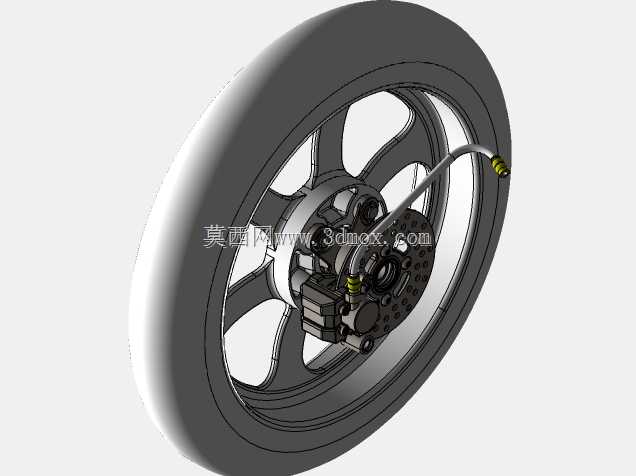

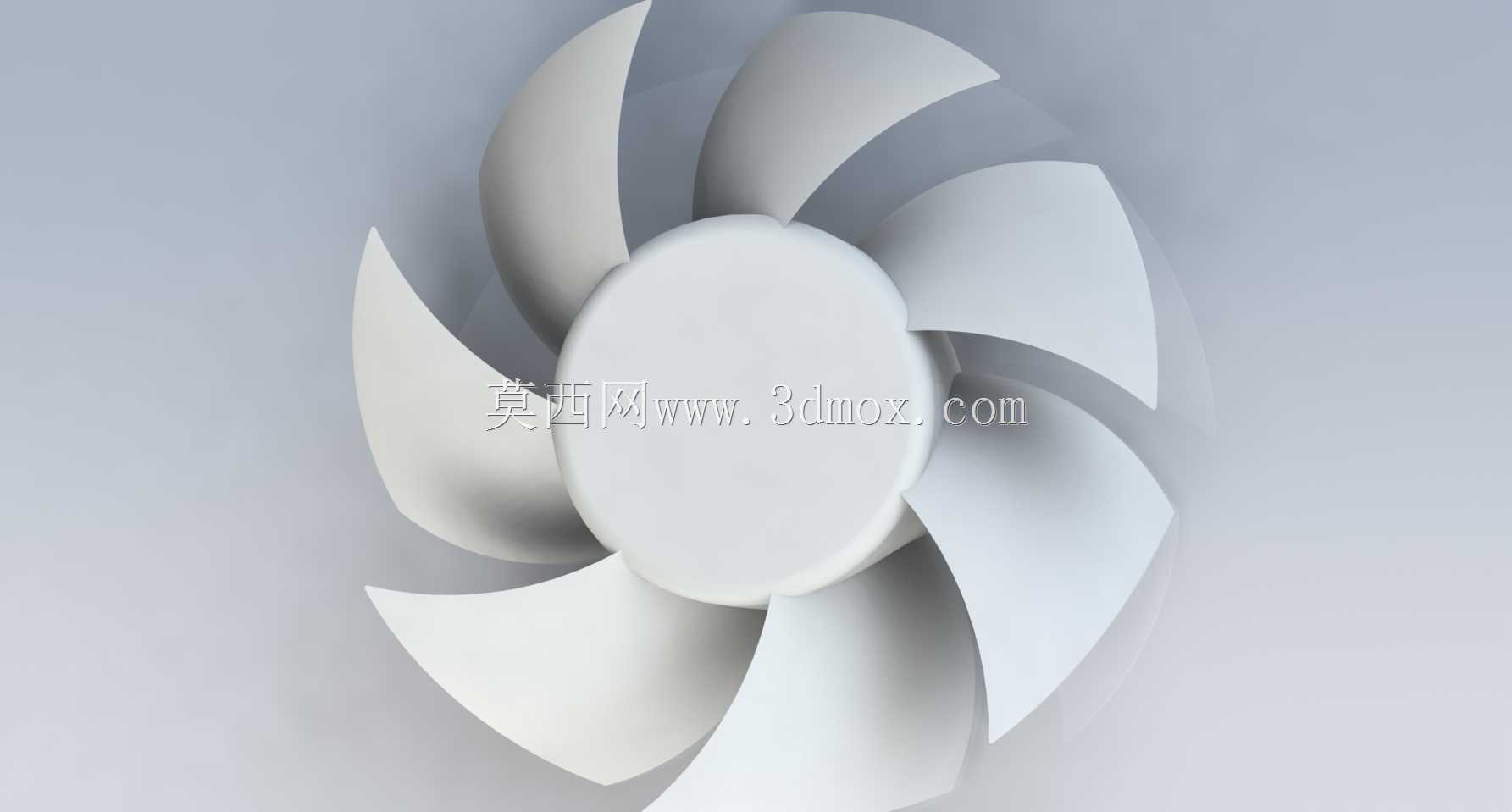

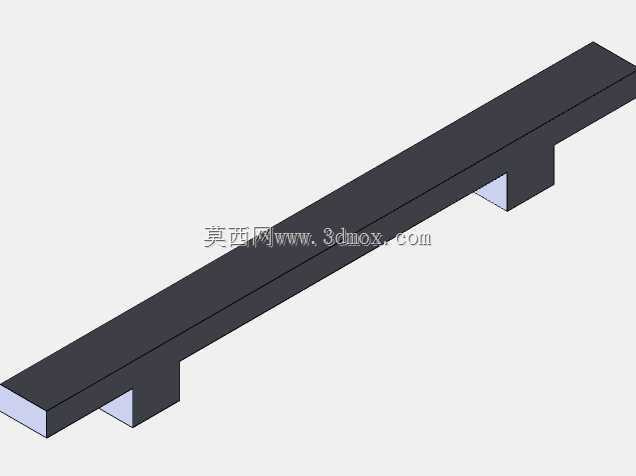

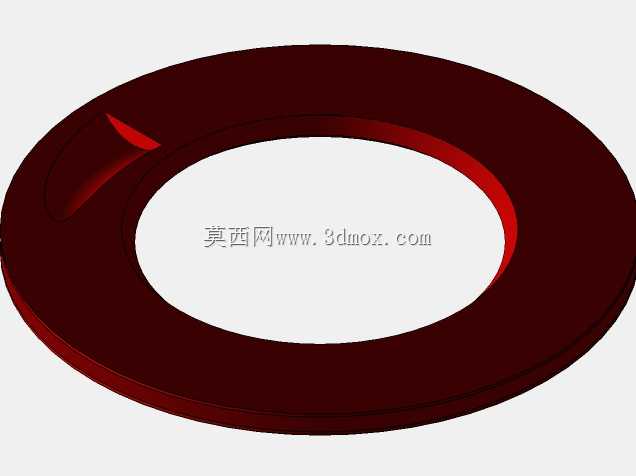

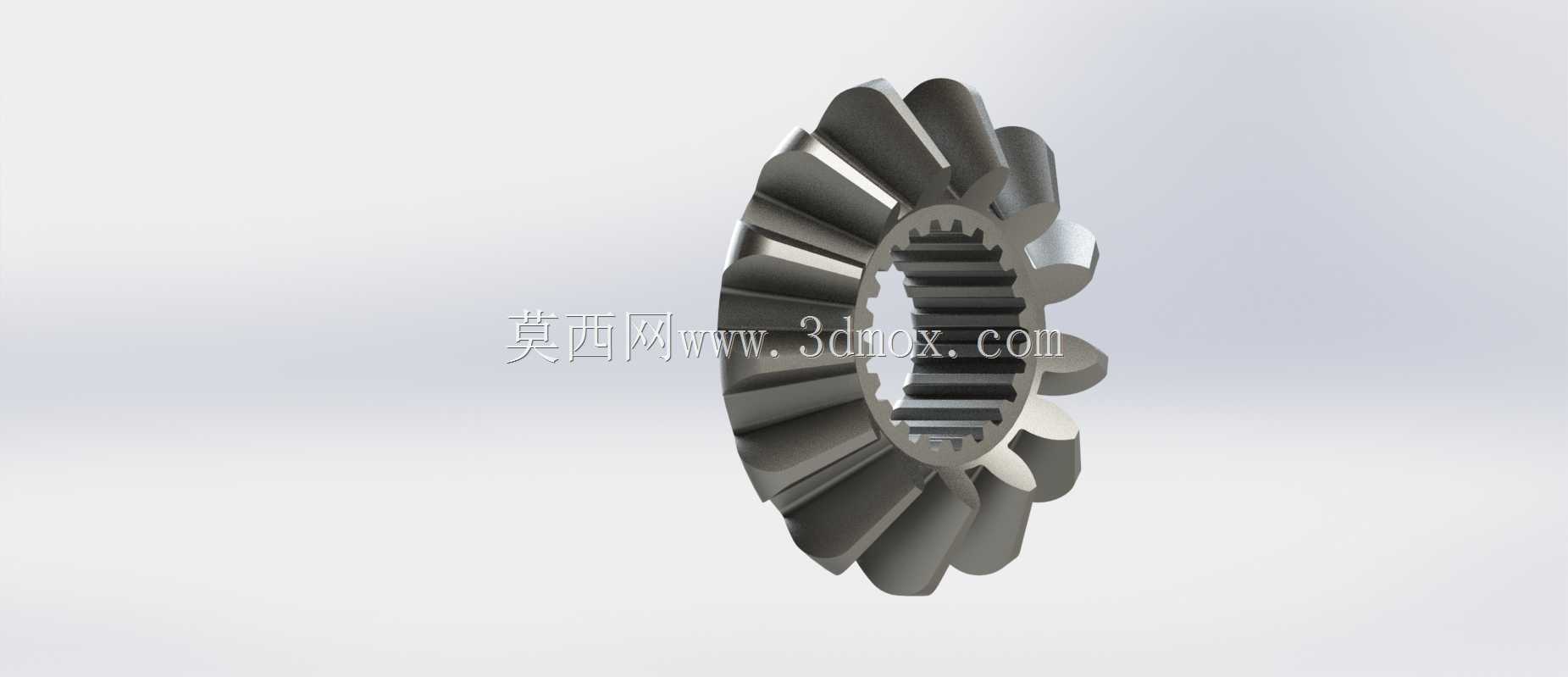

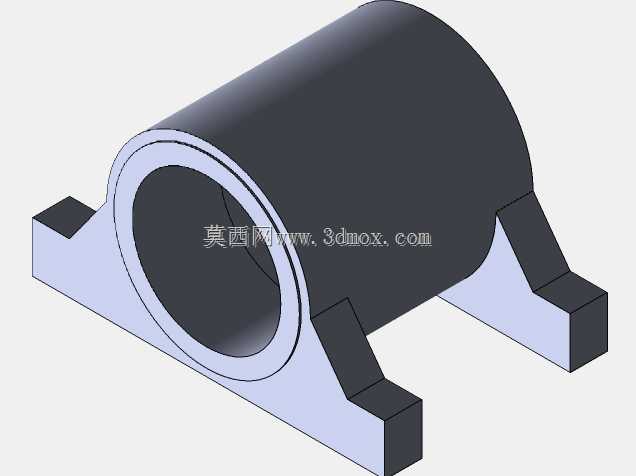

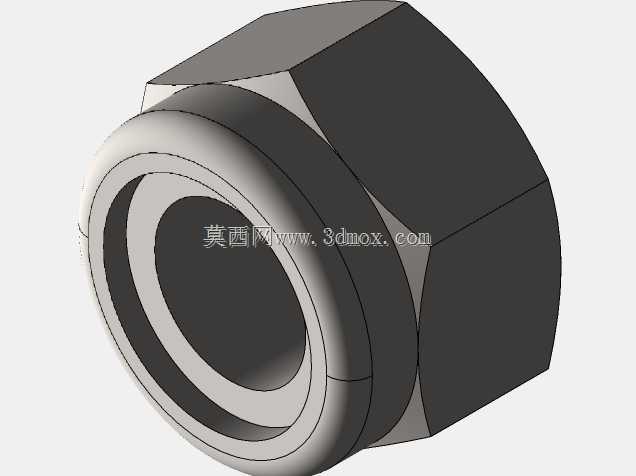

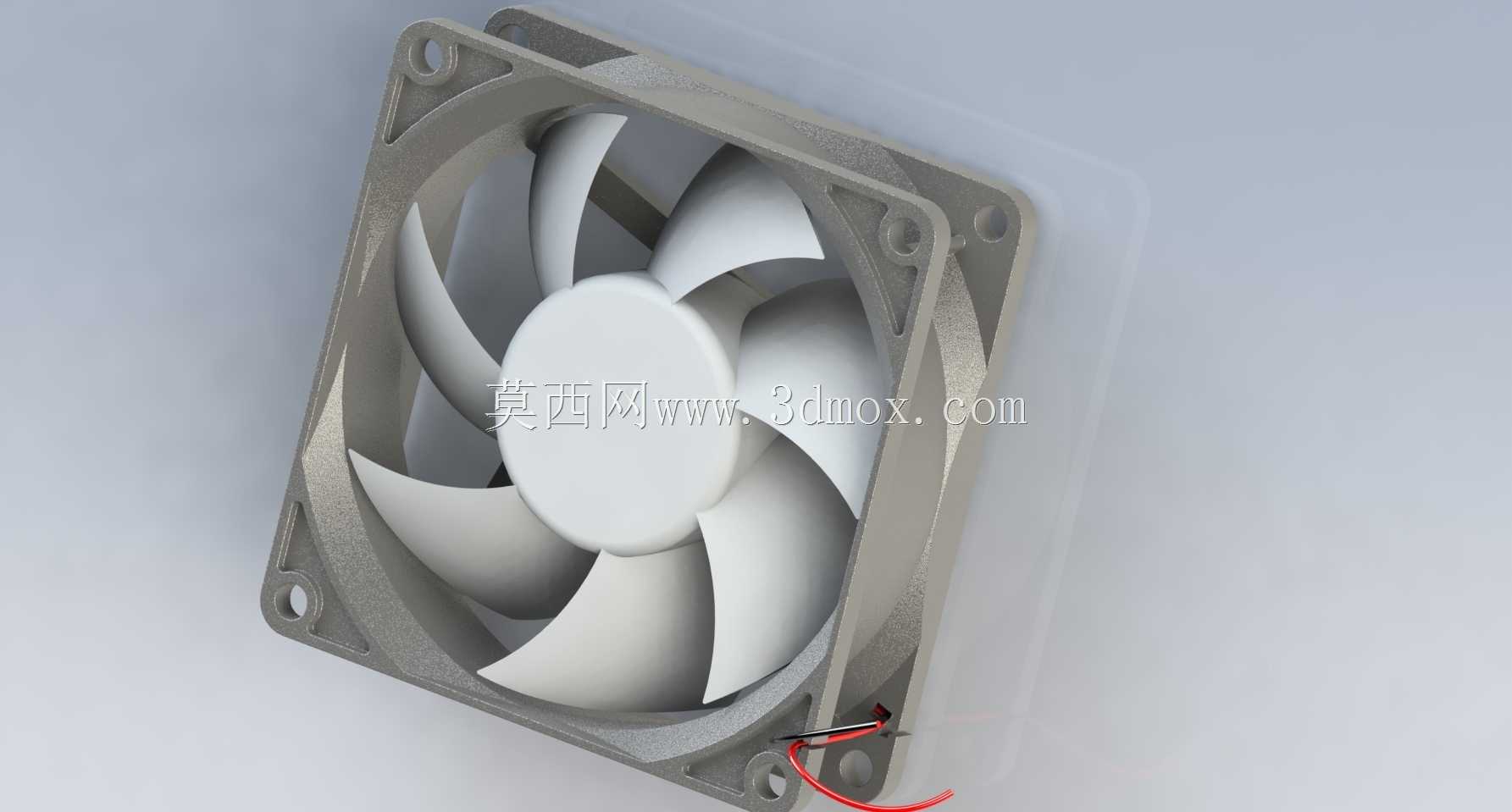

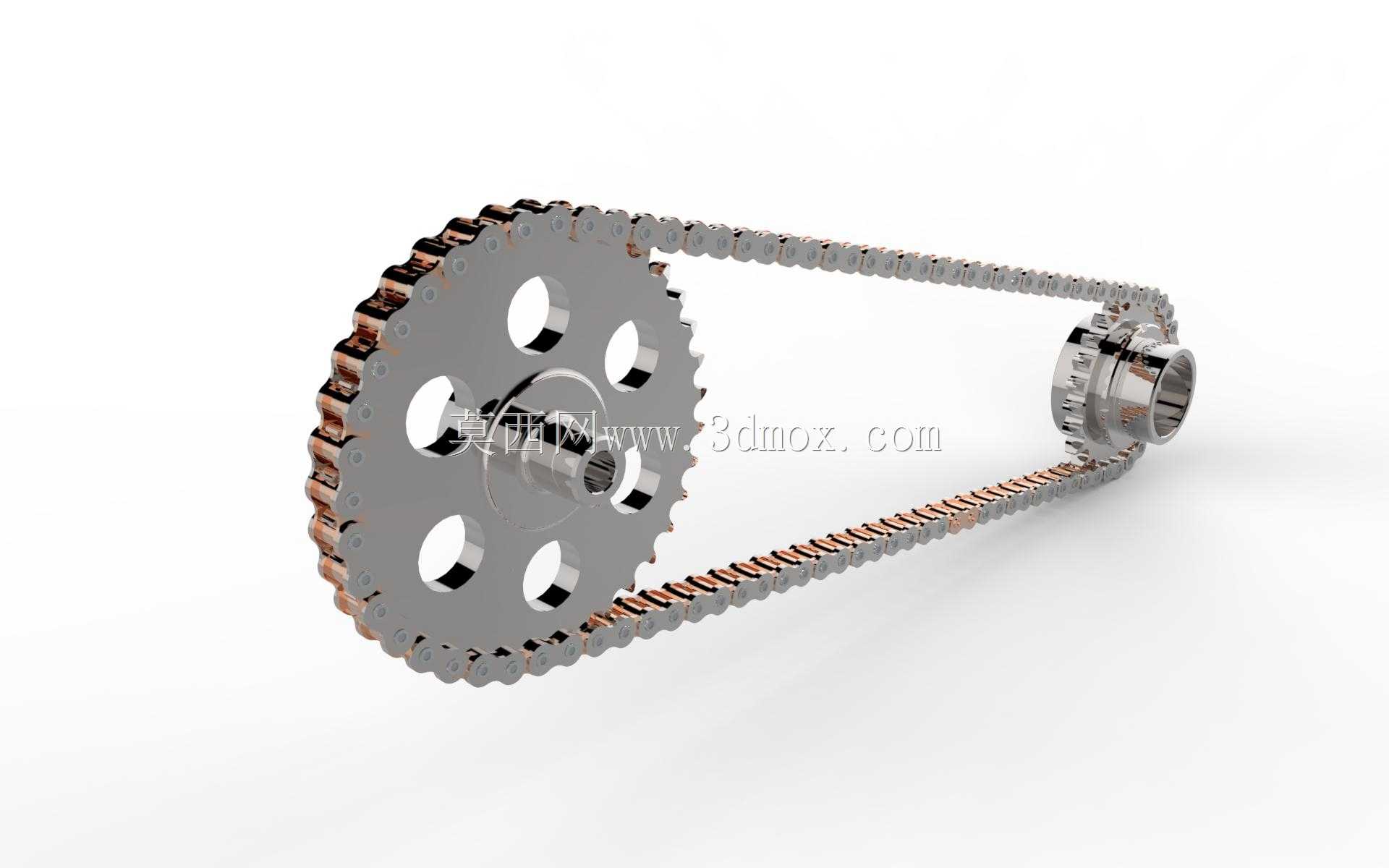

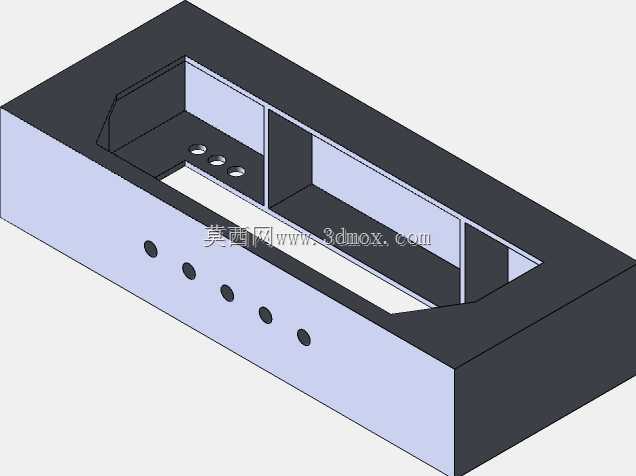

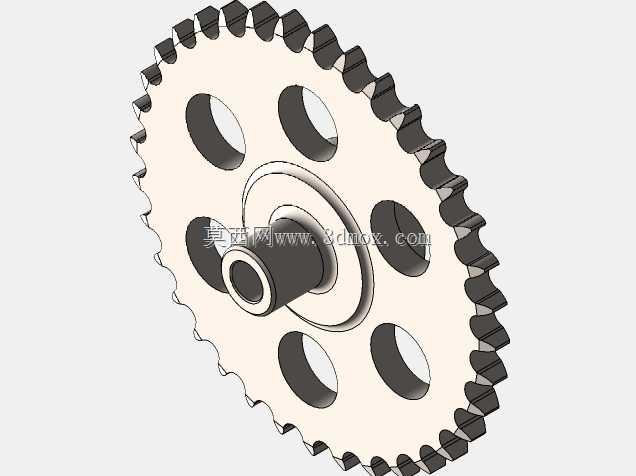

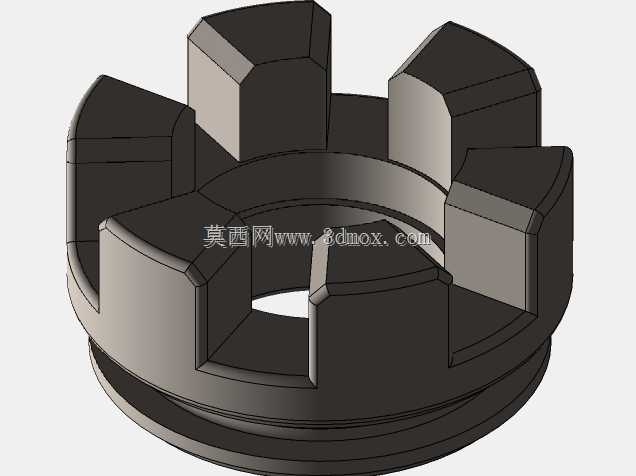

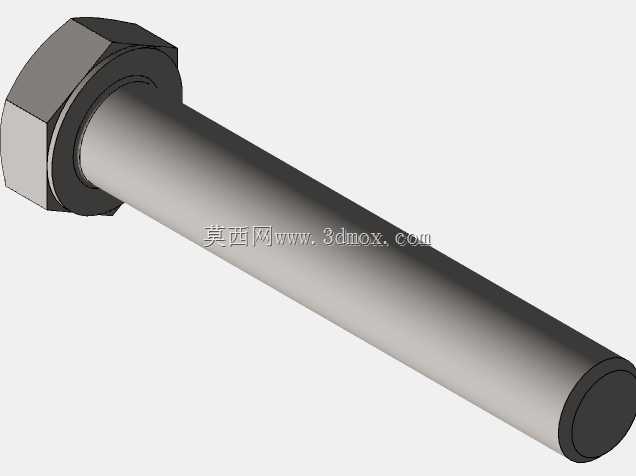

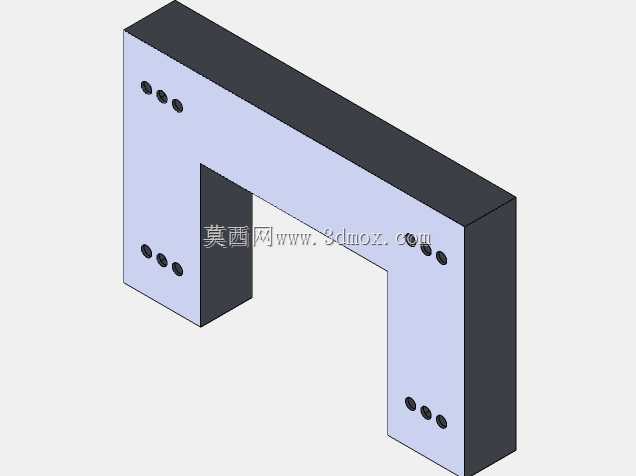

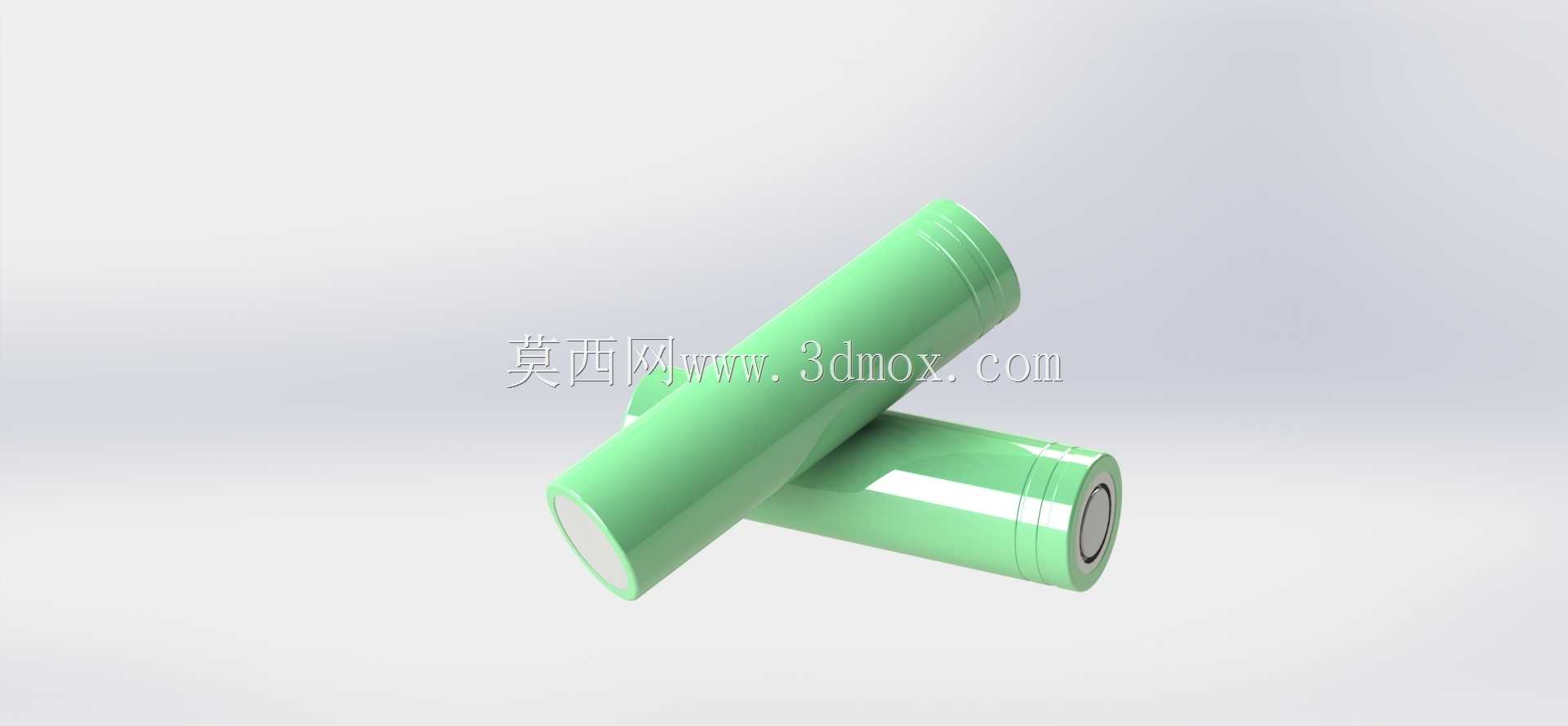

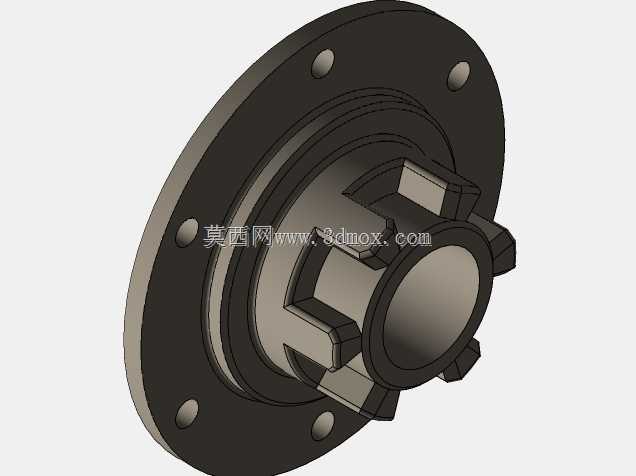

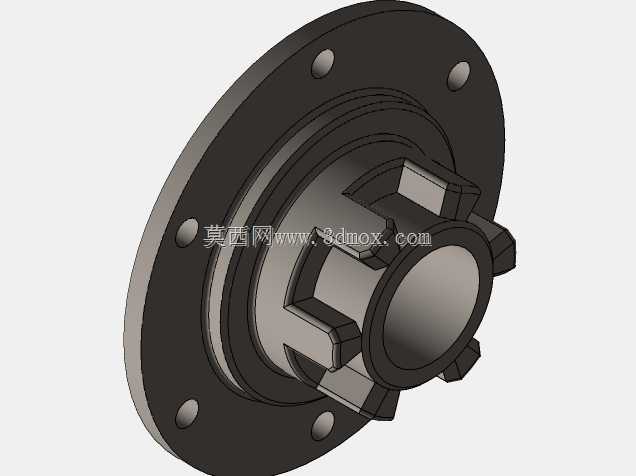

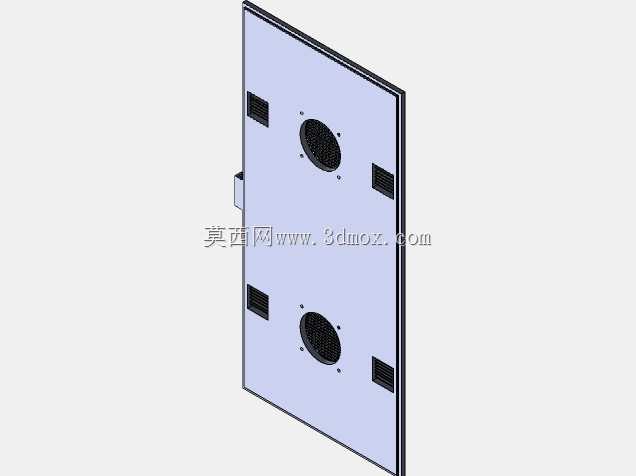

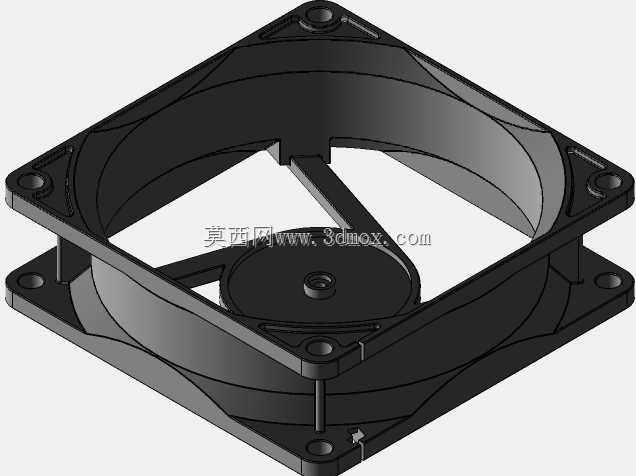

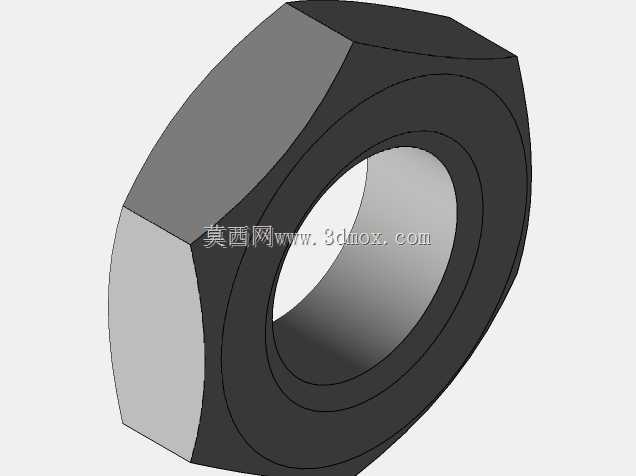

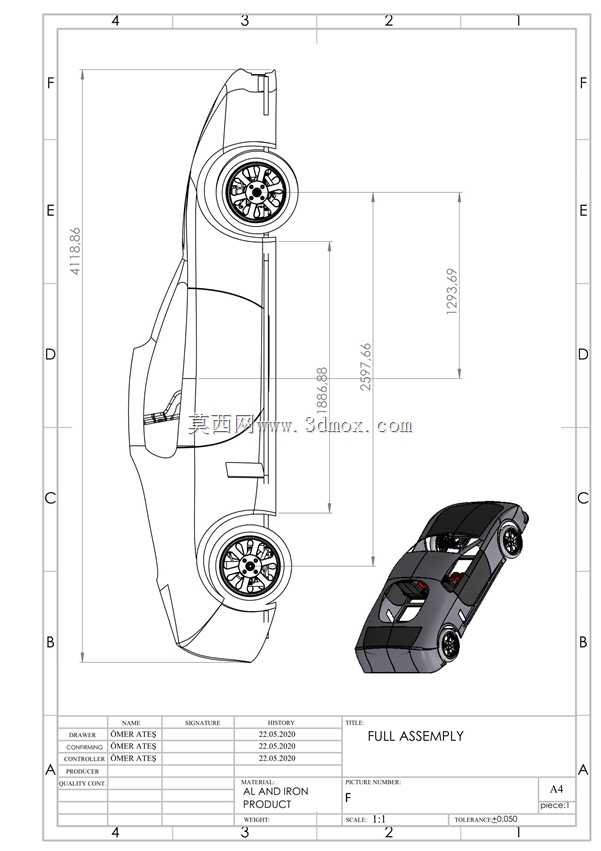

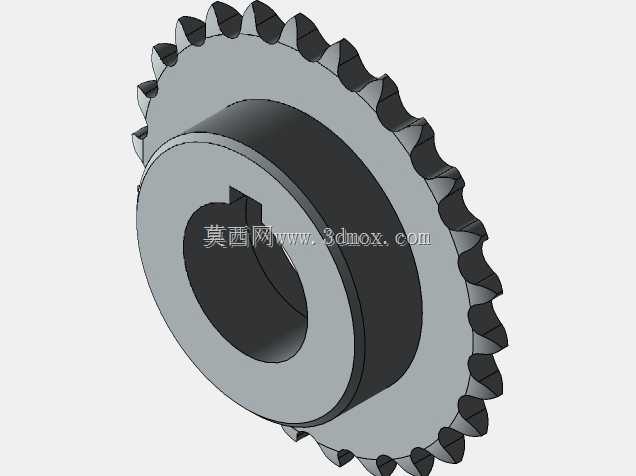

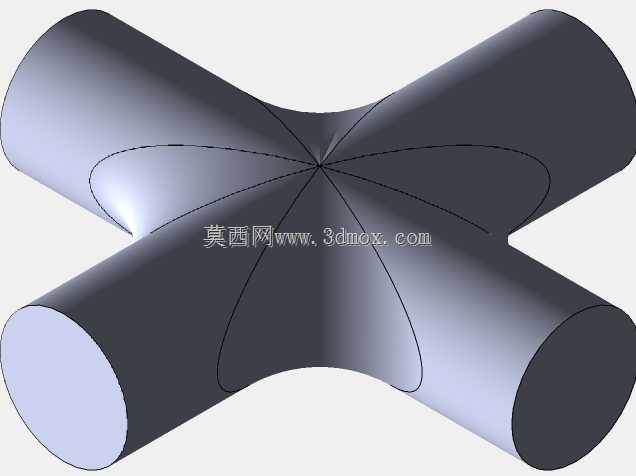

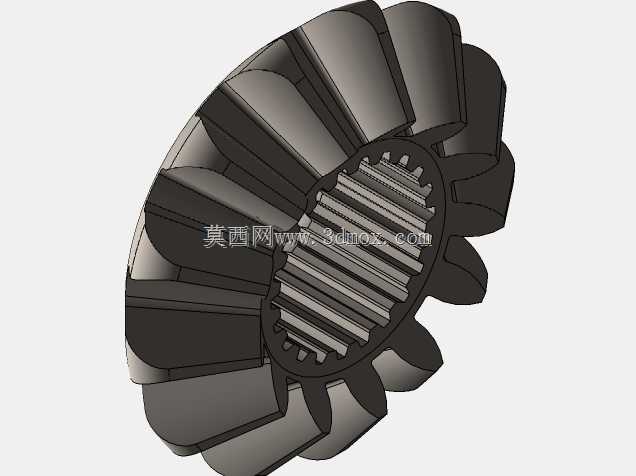

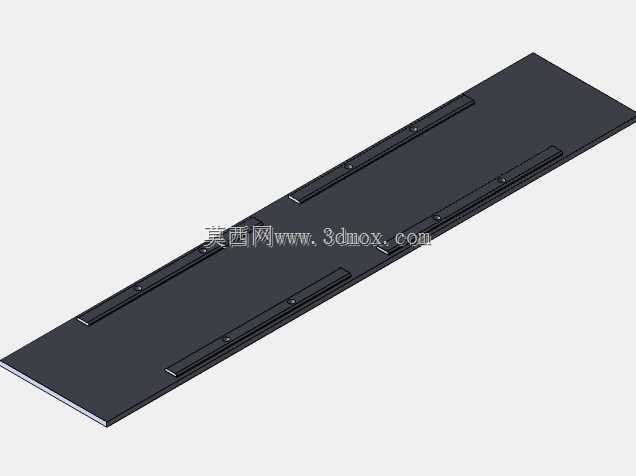

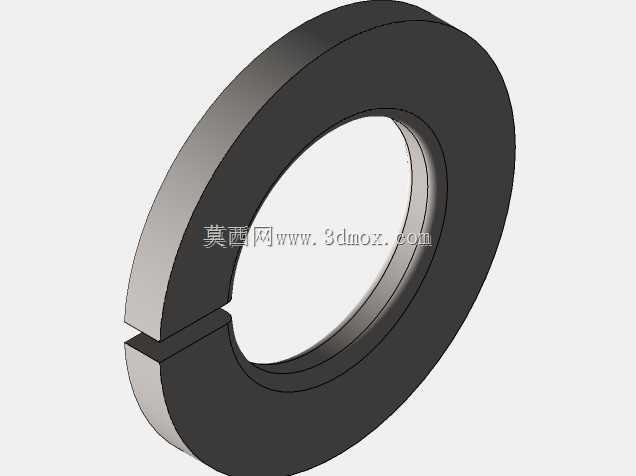

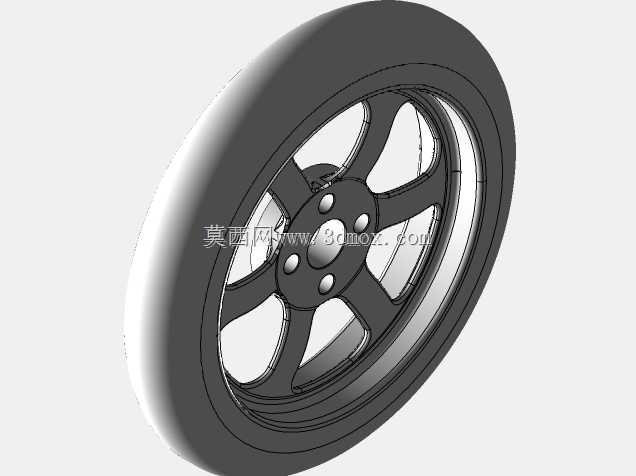

小批量试制阶段的电动车外壳样件，常遇到曲面分型线错位、安装孔位与底盘硬点不匹配的问题，这套设计在前期就把加工端的公差补偿逻辑嵌入到数模关联关系里。侧围外板的曲率过渡没有追求视觉上的绝对顺滑，而是在轮拱上方的特征棱线处预留了0.15mm的冲压回弹余量，对应的模具分型面也顺着曲面走势做了渐变避空，避免量产时出现棱线塌角的缺陷。底盘系统的安装支座全部采用对称式结构，同规格的固定孔位跨部件通用，哪怕是电池包侧边的连接支架，也和电机悬置的安装孔保持相同的中心距，加工时只需要一套钻模就能完成两类零件的孔位加工，减少工装切换的时间损耗。电池仓的轮廓边界没有和车身底板完全贴合，而是留出了均匀的3mm间隙，既可以容纳装配时的密封胶层厚度，也能给电池包的热膨胀预留形变空间，避免夏季高温时电池包挤压车身底板产生异响。动力传输路径上的齿轮啮合间隙，在数模阶段就按照实际加工的精度等级做了偏置设置，不用后期反复修配垫片来调整啮合印痕，装配时只要把齿轮压入对应轴颈就能达到设计要求的侧隙范围。车身侧部的曲面分块特意避开了门把手、充电口盖的安装区域，让这些活动件的安装基座能直接固定在内部的加强板上，不用额外在曲面外板上焊接凸焊螺母，减少外板焊接变形带来的面差问题。轮毂的辐条造型在满足空气动力学要求的前提下，把背面的减重槽做成了等壁厚结构，铸造时不会出现局部壁厚差过大导致的缩孔缺陷，机加工时也能减少走刀路径的突变，提升加工效率。前后保险杠的安装卡扣全部布置在同一水平面上，装配时工人不需要反复调整卡扣对位，顺着导向槽推入就能完成卡接，单台车辆的保险杠装配时间能缩短近四成。
