这套结构围绕外燃式热力循环的直观演示展开,把热端气缸、置换活塞、动力活塞、曲柄连杆、飞轮和底座整合在同一安装平面上,适合机械原理课程、实验台开发、创客教育装备以及小型动力装置方案验证使用。设备的实际用途不是承担工业负载,而是通过可见的运动传递,把温差引起的气体膨胀、压缩、冷却和回热过程转化为飞轮的连续转动,使观察者能够理解热功转换路径。

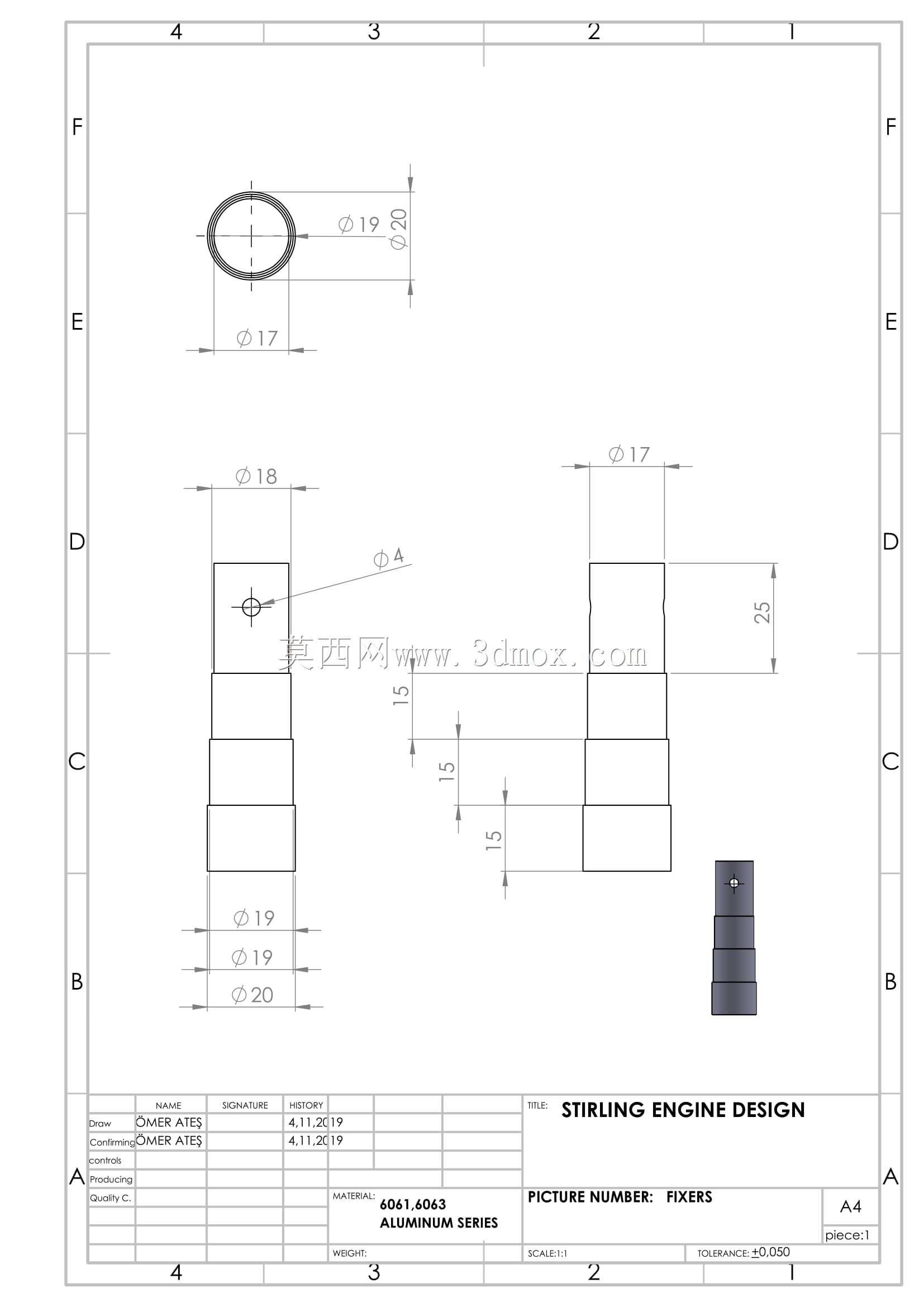

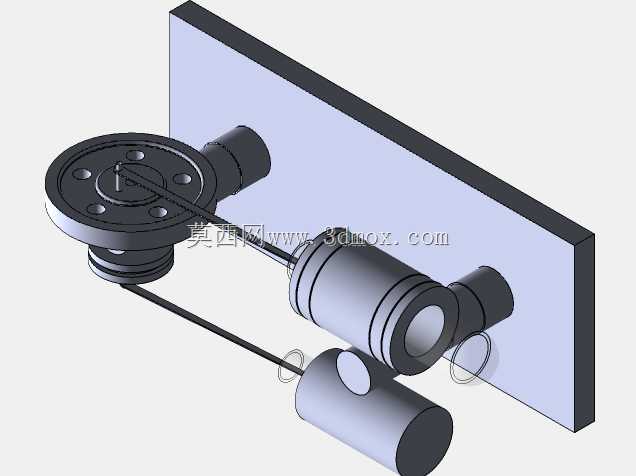

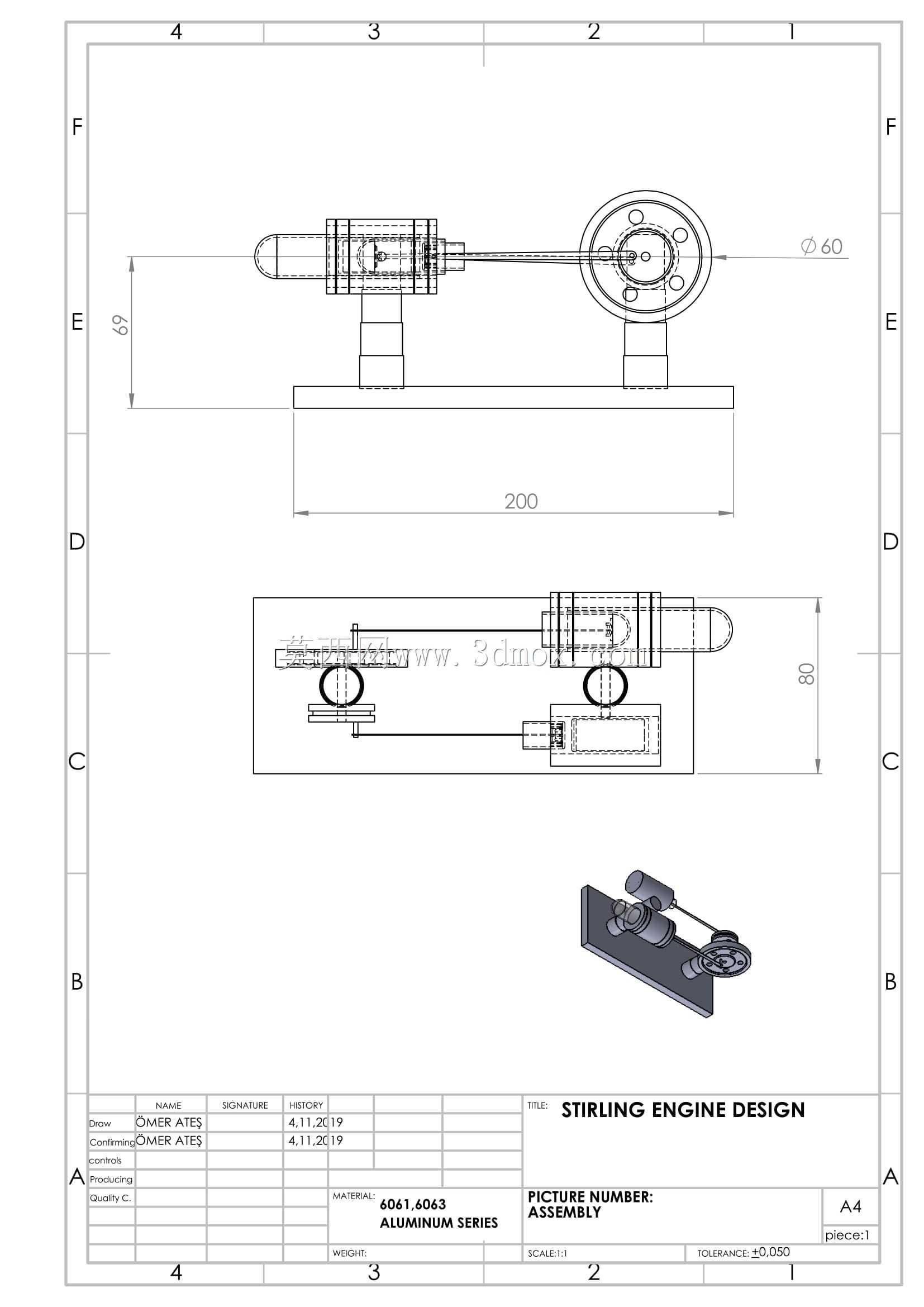

从布置上看,热端气缸沿底座纵向放置,前端为受热区域,后端与冷却及配气结构相连;动力输出侧通过连杆连接到带轮式飞轮,飞轮中心轴线与气缸轴线保持明确的高度差和水平距离。图纸中整机长度方向的主要边界约为200mm,飞轮外径约为60mm,热端气缸中心线到底座安装面的高度约为67mm,这些尺寸决定了它在实验台、展示柜或教学桌面上的占用范围。底座采用平板承托方式,两个主要支撑立座分别承担气缸组件和飞轮轴组件,安装时需要保证支撑面共面,避免连杆运动过程中出现侧向别劲。

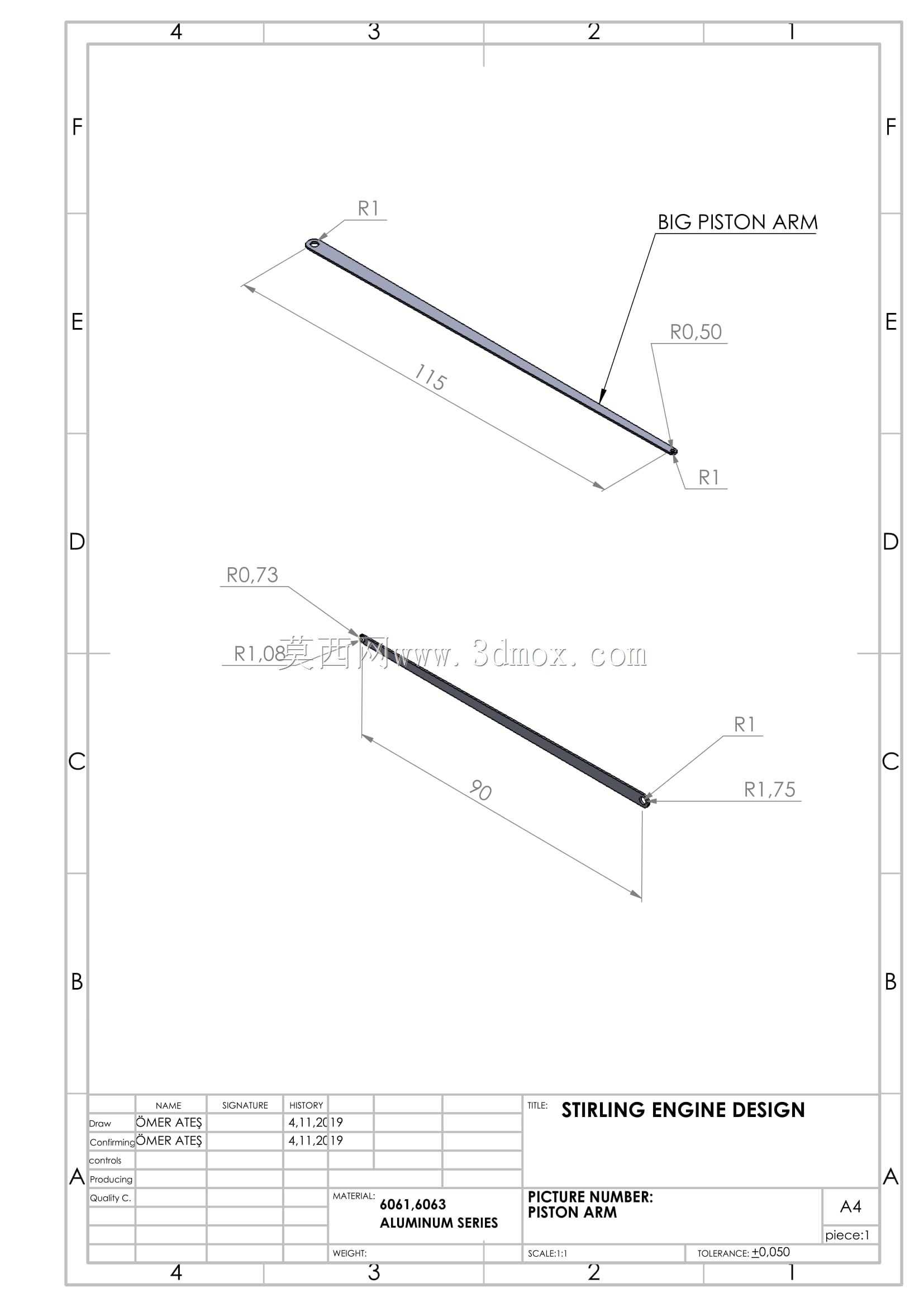

功能设计的重点在于运动相位配合。置换活塞负责控制热端与冷端之间工作气体的流向,动力活塞则在气体压力变化时输出往复运动;两组活塞的运动通过曲柄机构形成固定相位差,飞轮储存回转惯量,帮助机构越过死点并维持转速平稳。建模时需要特别关注曲柄销位置、连杆长度、活塞行程和飞轮轴线之间的几何关系。若曲柄半径与连杆长度比例不合理,会造成压力角偏大、横向分力增加,长时间运转时支撑轴和导向部位磨损加快。

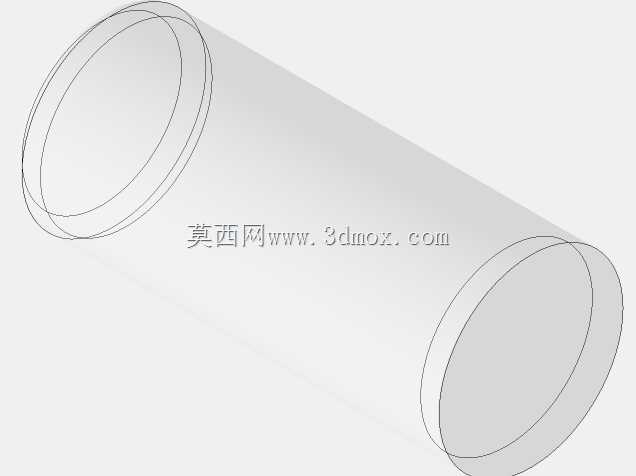

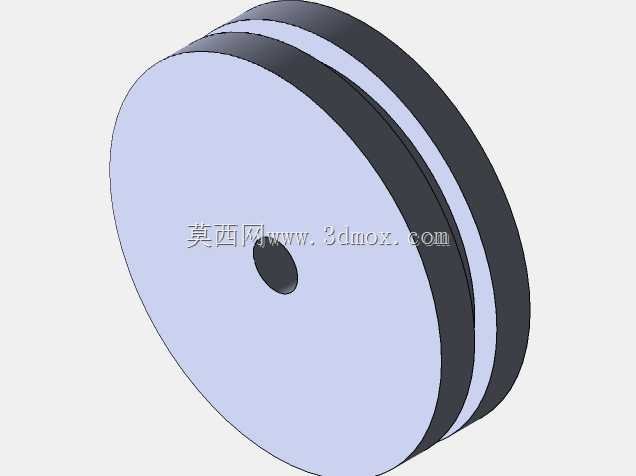

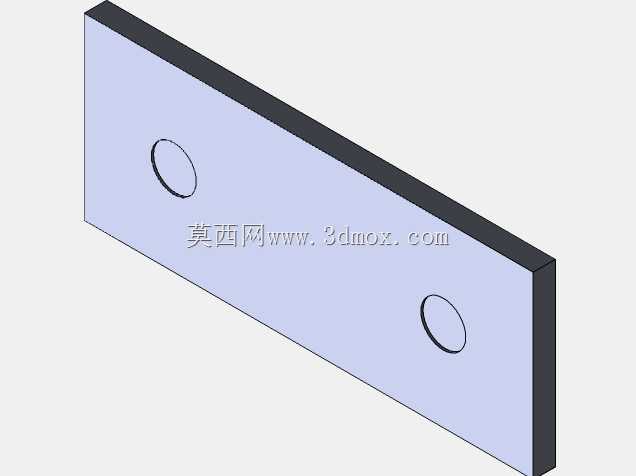

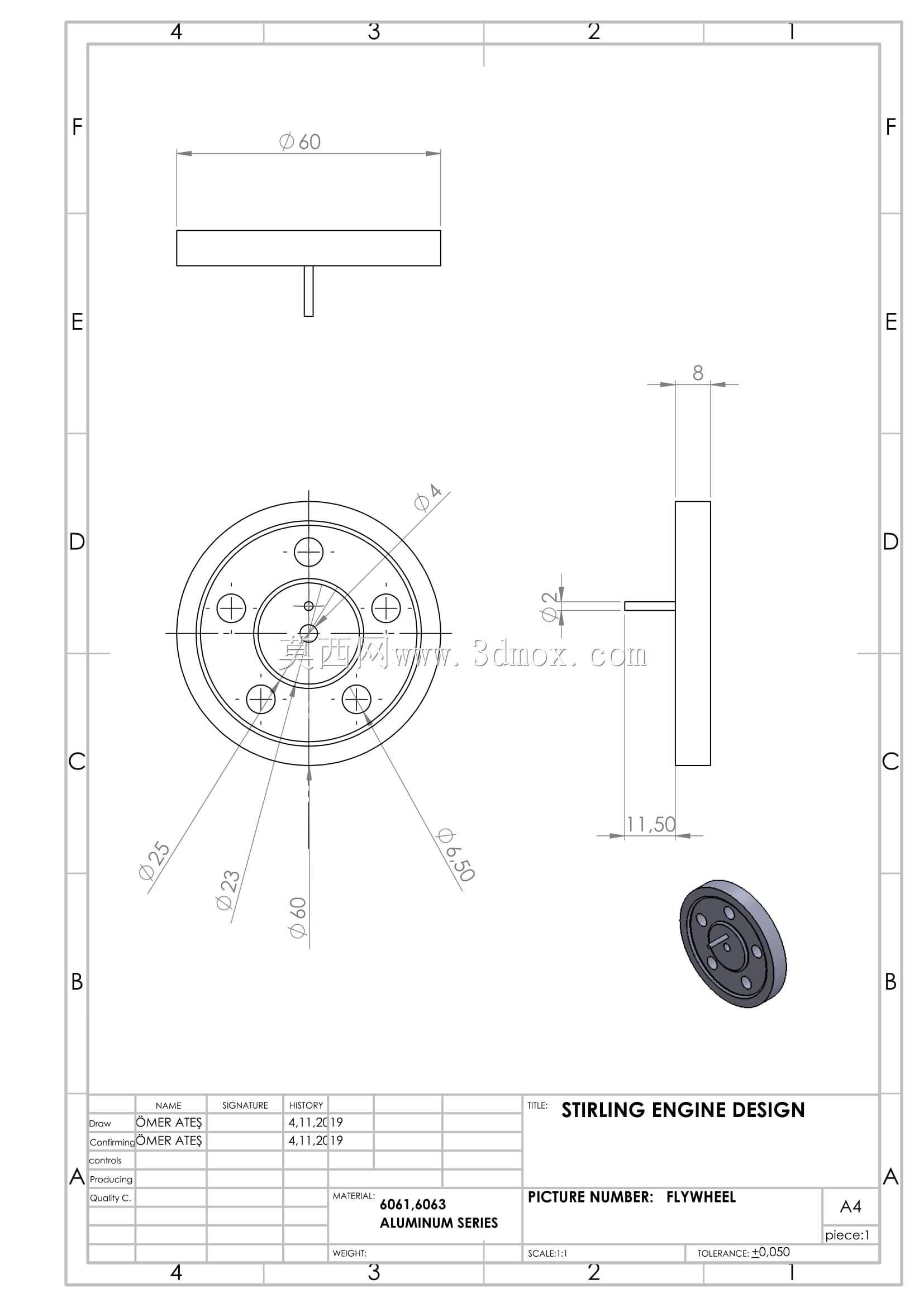

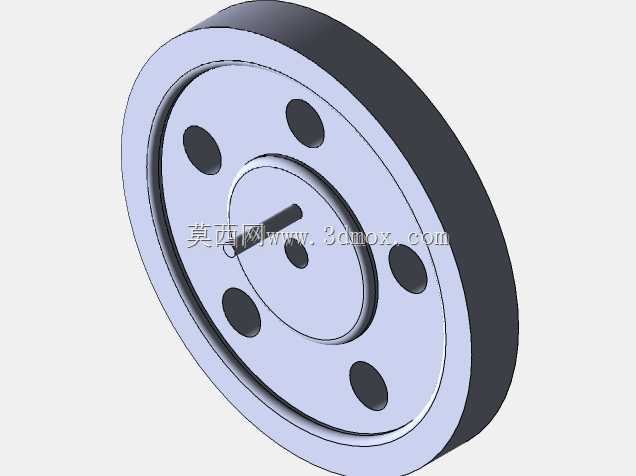

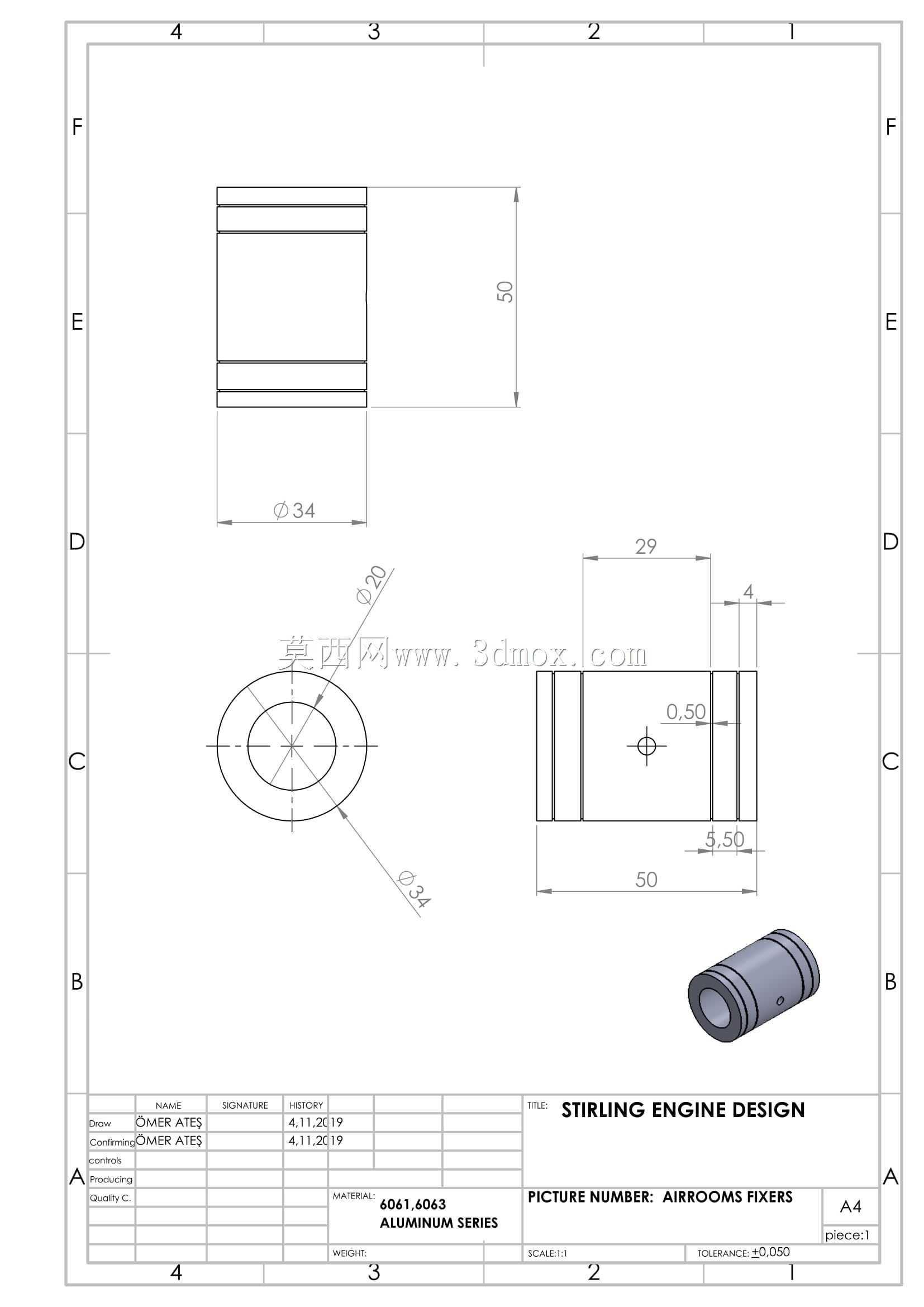

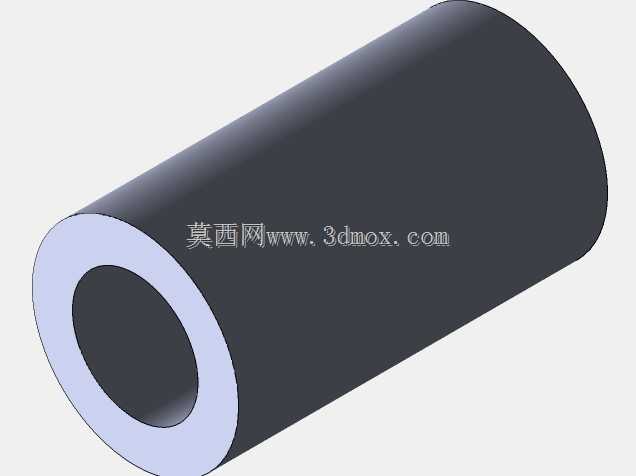

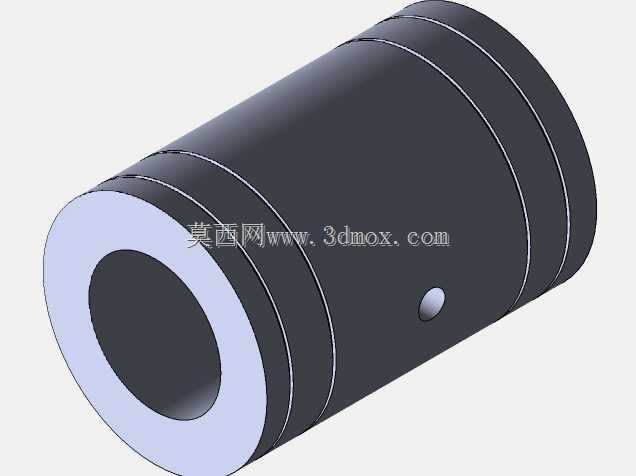

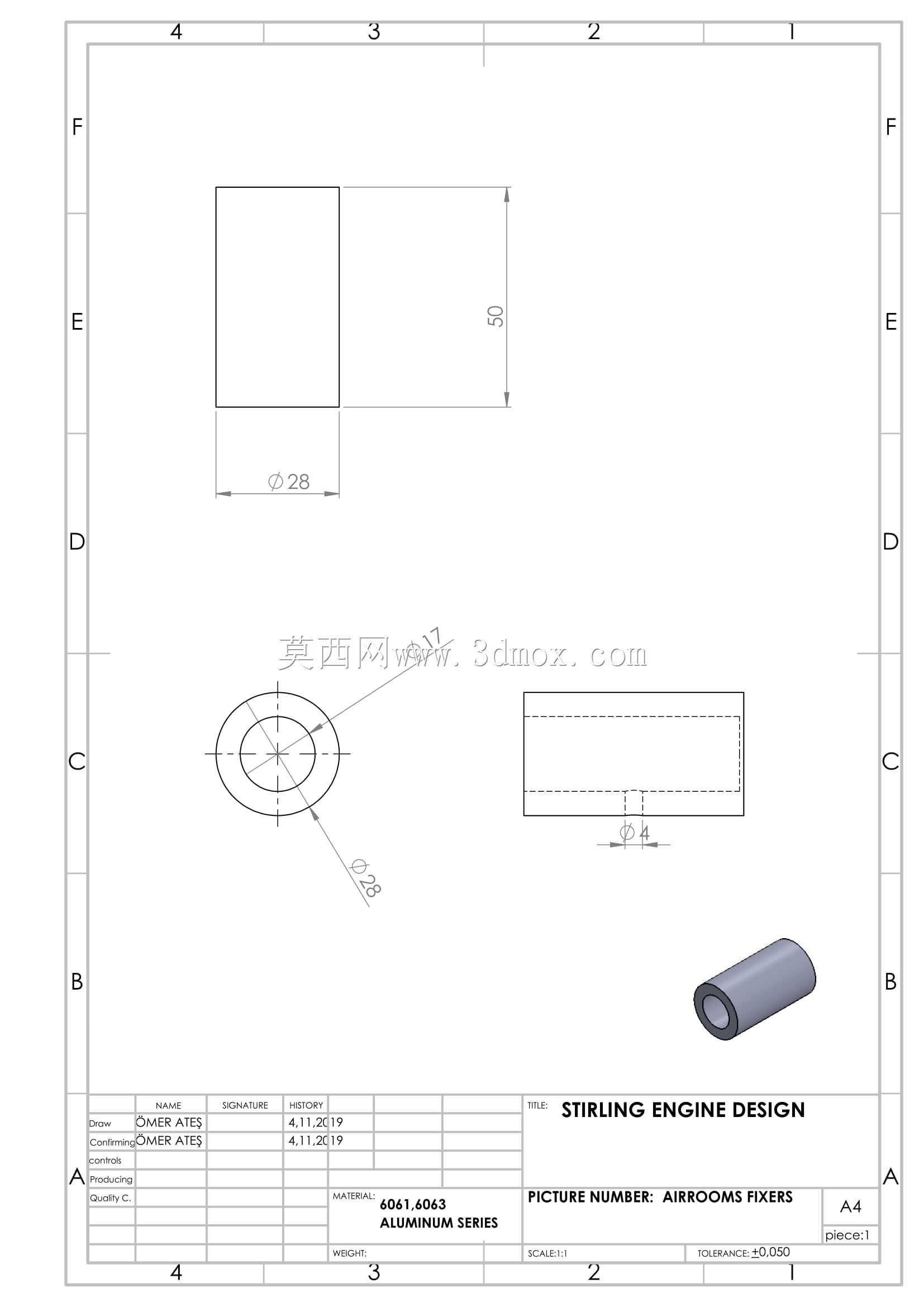

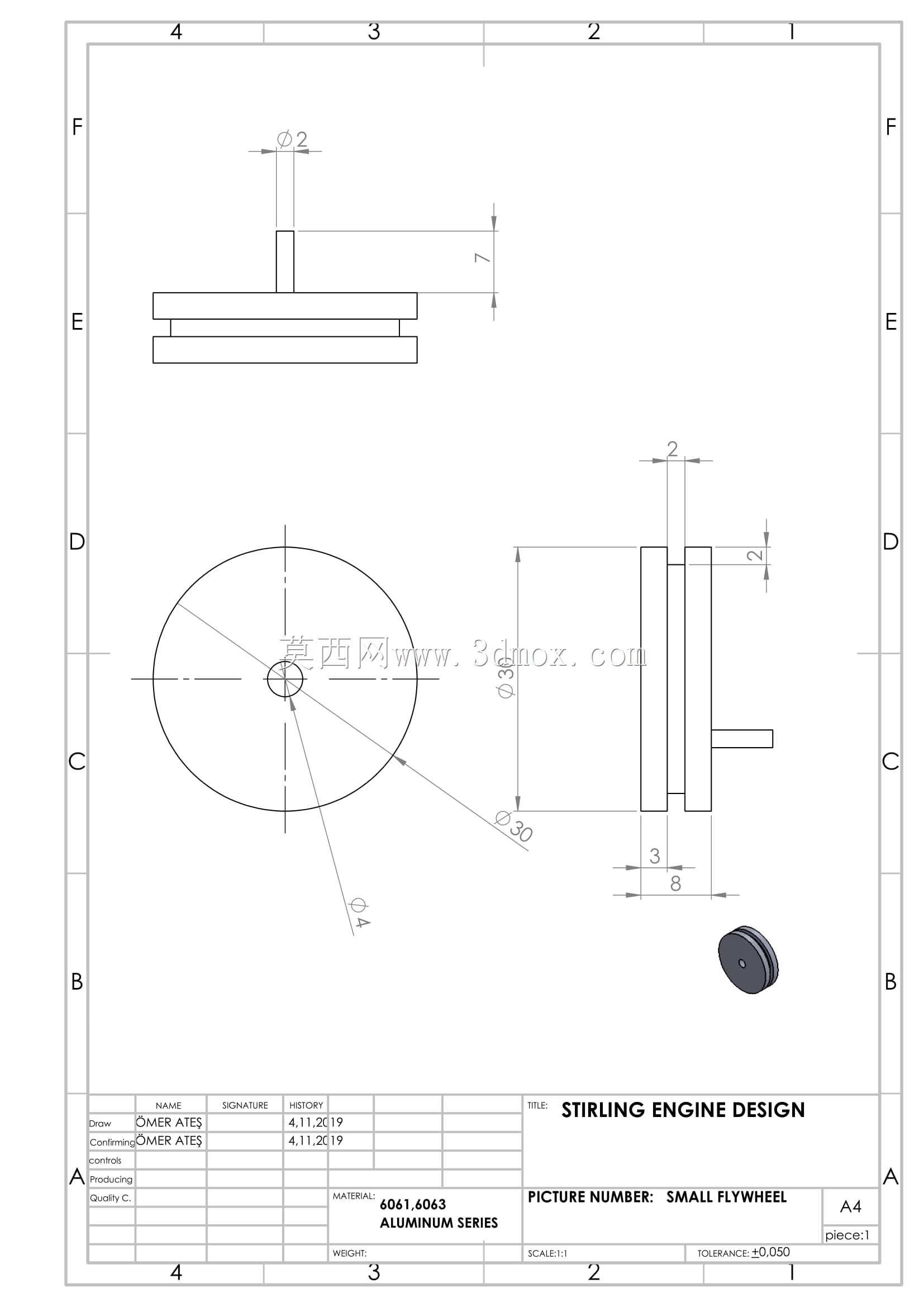

外形上,气缸部分采用细长圆筒形态,外部保留加热端与冷却端的分区特征;飞轮采用圆盘加孔位减重的形式,既保留足够转动惯量,又让整体视觉更轻。底座不是简单装饰件,它承担轴系对齐、气缸固定和演示搬运三类作用,因此底面应预留平稳放置区域,支撑座与底板之间的连接位置需要能够承受往复惯性力。对于教学用途,外露连杆和飞轮有利于观察机构动作;若用于长时间实验,则应在飞轮外侧增加防护边界,防止转动件与导线、测温线或操作者手部干涉。

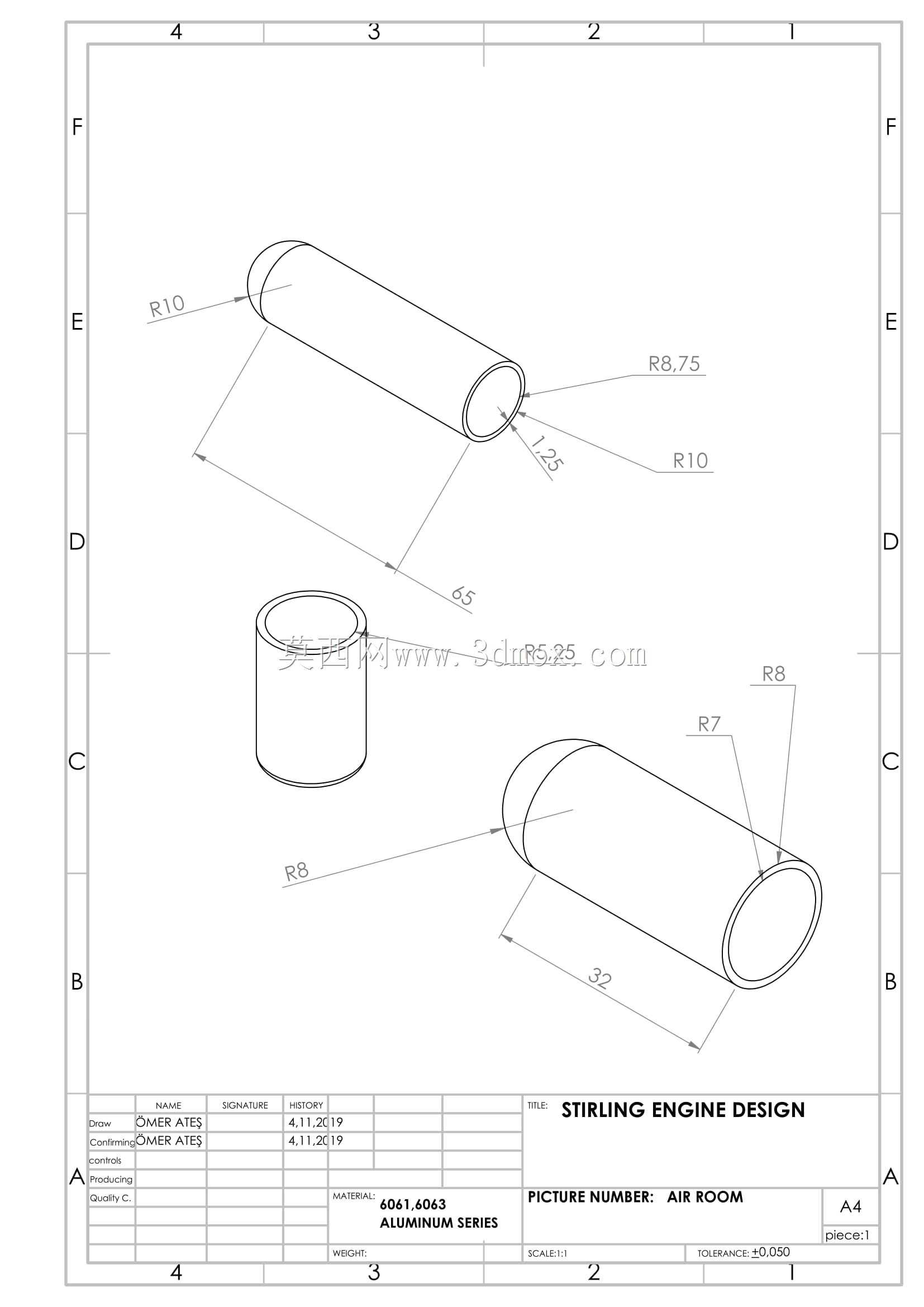

结构建模过程中,气缸内壁与活塞外径应按滑动配合思路处理,既要降低摩擦,又要控制工质泄漏。置换活塞与动力活塞的行程不同,运动节奏也不同,装配校核时不能只看静态干涉,还要沿曲柄整周检查连杆摆角、活塞极限位置和飞轮孔位经过固定件时的间隙。冷却端、热端和连接通道的容积比例会影响循环效果,过小的流道会增加气体流动阻力,过大的无效腔则削弱压力波动。
在实际应用场景中,这类装置常被放置在实验室桌面,用于讲解外燃机与内燃机的差异,也可作为热能转换、机械装配、公差配合和机构仿真的综合案例。安装边界方面,除了图纸给出的长、宽、高轮廓,还需在热端周围预留加热操作空间,在飞轮侧面预留旋转安全距离,在底座下方考虑隔热和固定。三维设计时可将气缸、活塞、连杆、曲柄、飞轮、支座和底板分别建立独立零件,再按照运动关系完成装配,这样既能输出工程图,也便于后续进行运动学分析、渲染展示或加工试制。
