真空动力斯特林演示机组装结构

　　这套真空动力斯特林演示机以平板底座为安装基准，将动力转换、飞轮储能、卷筒传动、摆臂联动和操作杆件集中布置在同一台面上，适合用于热机原理展示、机械传动教学、实验室科普装置以及小型动力机构的结构验证。整机不是孤立的气缸模型，而是把能量转换后的运动输出、惯性稳定、绳索牵引和执行端摆动串联起来，能够直观呈现真空压差作用下活塞往复运动如何转化为连续旋转，再由旋转机构带动外部负载动作。

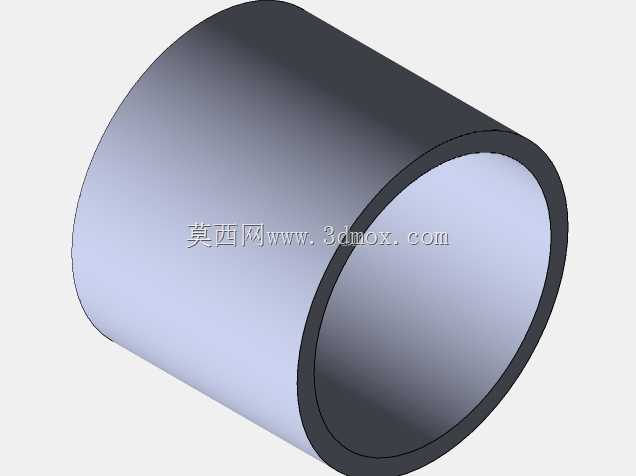

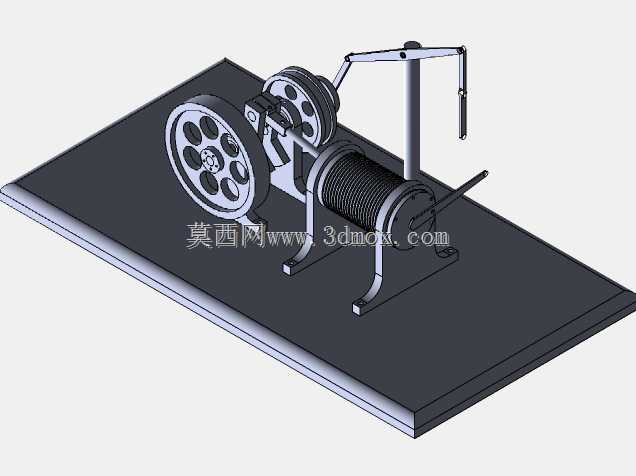

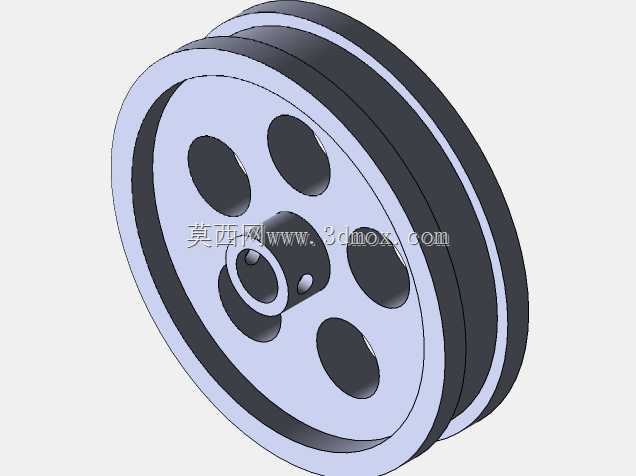

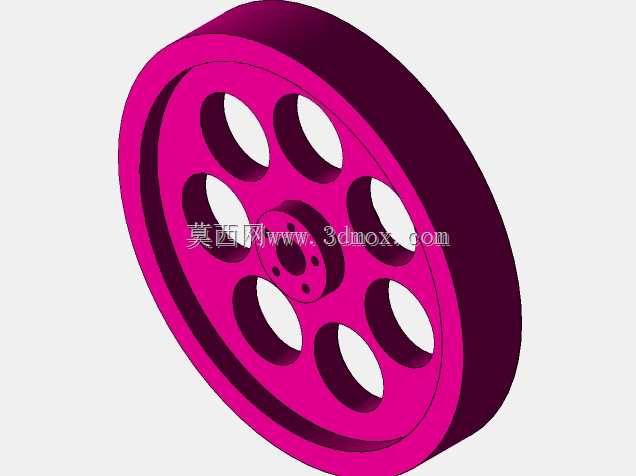

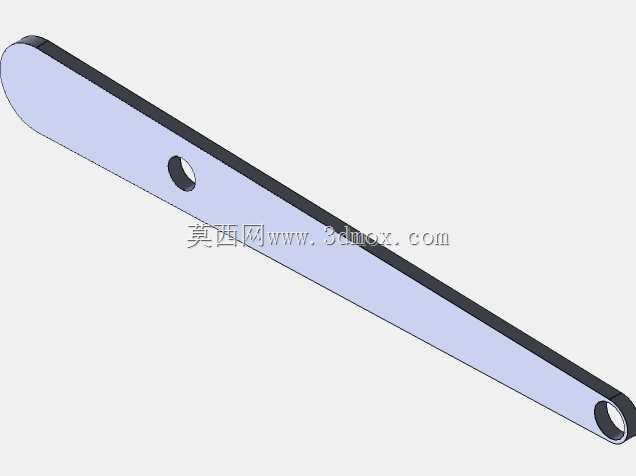

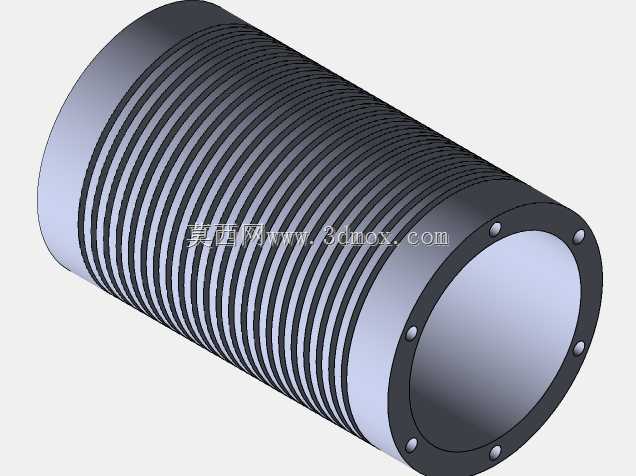

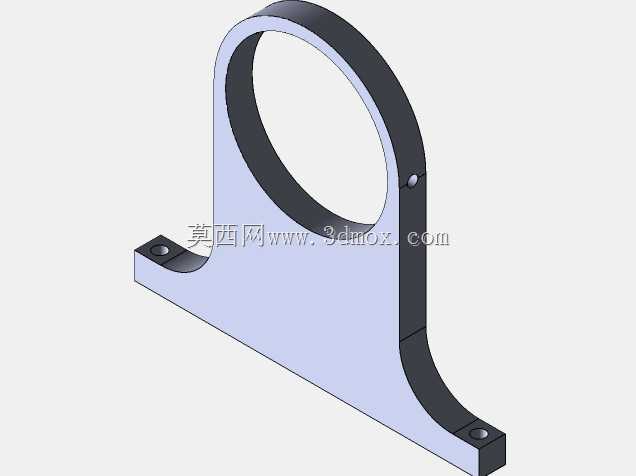

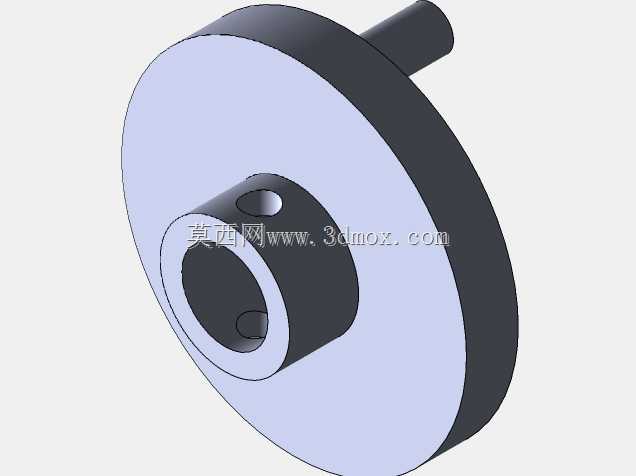

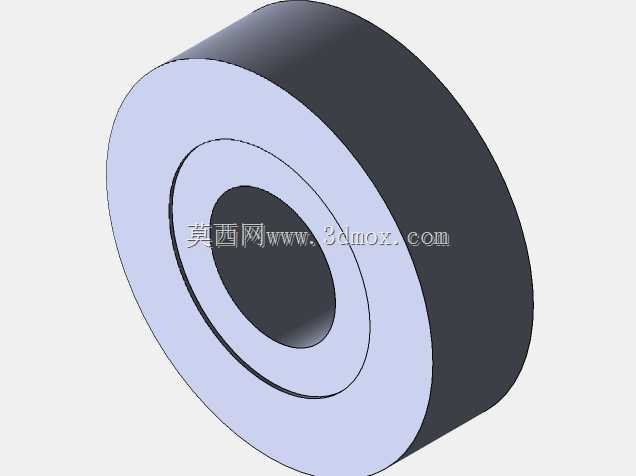

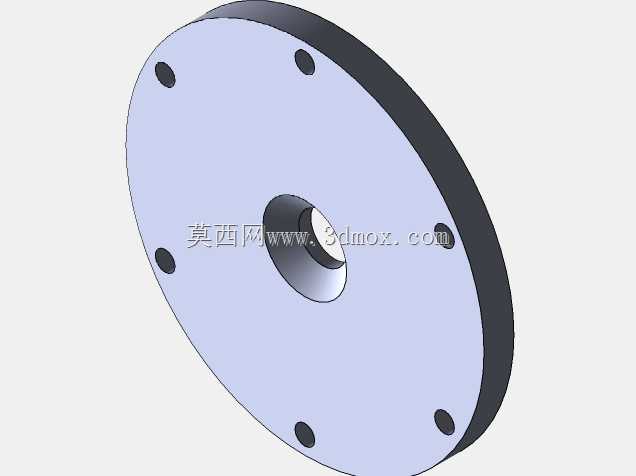

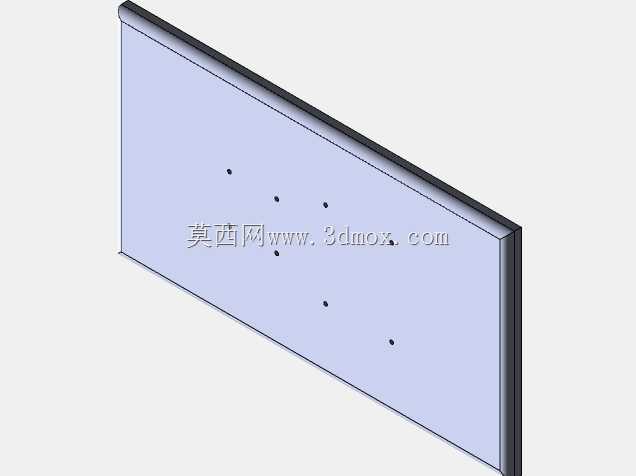

　　从实际布置看，底座采用矩形平板形式，所有支架均通过底脚与板面连接，安装边界清晰。左侧大直径飞轮承担储能和越过死点的作用，轮盘上开设多组圆孔，在保证轮缘惯量的同时降低质量；中部小带轮与飞轮轴系配合，用于传递旋转运动；卷筒组件横向架设在两个立式支座上，筒体表面加工有密集绳槽，可在转动时收放绳索，形成直线牵引输出。右侧竖立支架支撑长臂摆杆，摆杆一端与传动连杆相连，另一端保留垂向执行端，能够把机构运动转化为周期性抬升或下压动作。

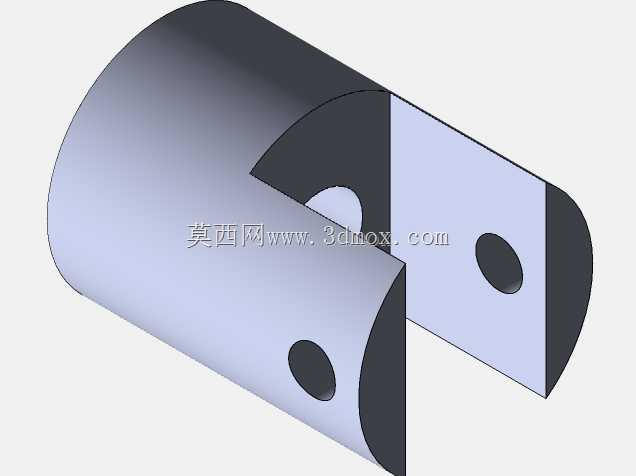

　　设计思路上，模型重点处理了三类工程关系。第一是运动连续性，斯特林类机构在活塞换向位置存在瞬时传动死点，单靠气缸推力难以稳定越过，因此大飞轮被放在低速轴端，利用轮缘惯量储存能量，使曲轴在弱力矩阶段仍能保持旋转。第二是动力传递路径，飞轮轴、带轮、卷筒和连杆支架之间保持明确的高度差和轴向距离，避免运动件与底座、支架发生干涉；带轮可作为增速或减速环节，也可在演示时替换为皮带连接，观察不同传动比对输出转速和牵引力的影响。第三是执行机构的可视性，长臂摆杆采用开放式桁架轮廓，支座、销轴、连杆和端部触头均外露，便于在三维环境中检查转动副间隙、杆件极限摆角和装配顺序。

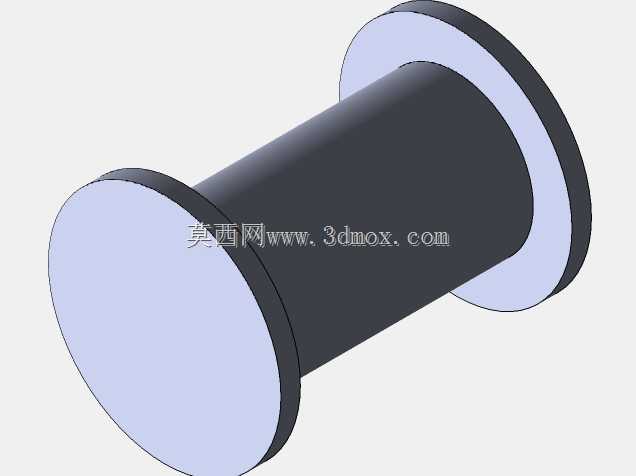

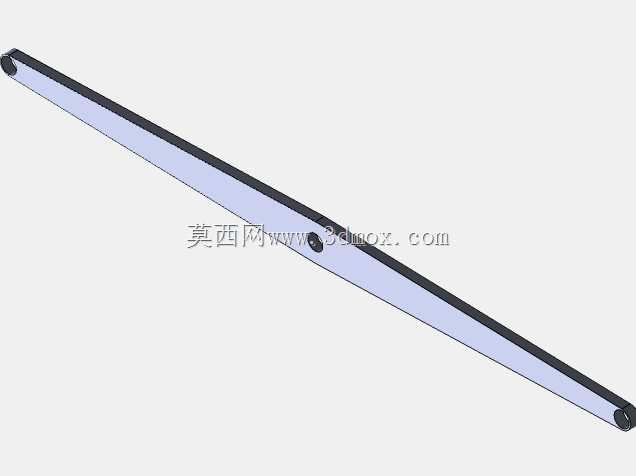

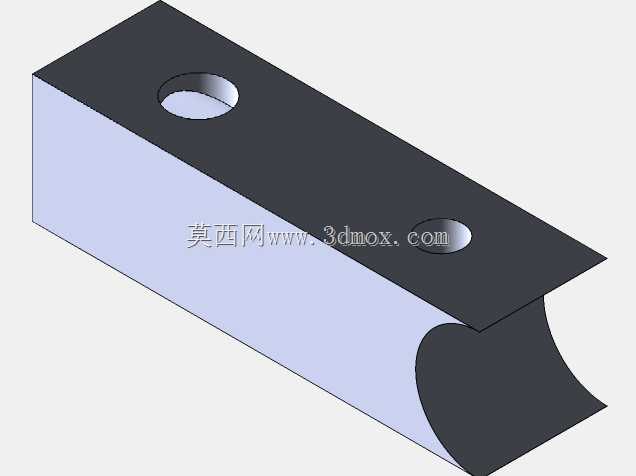

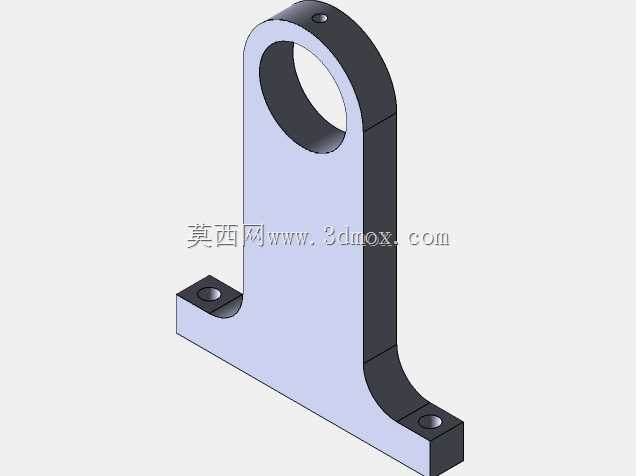

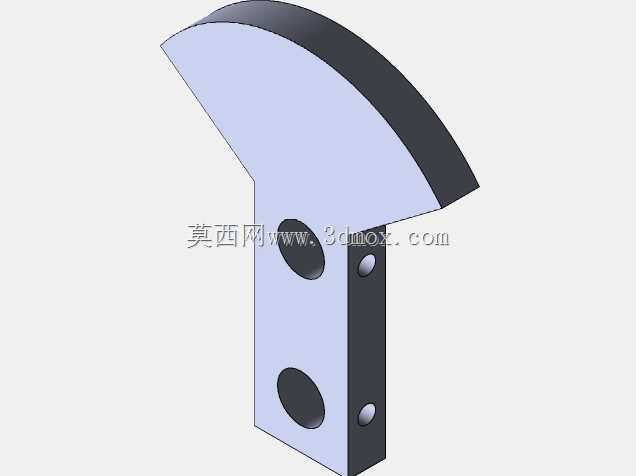

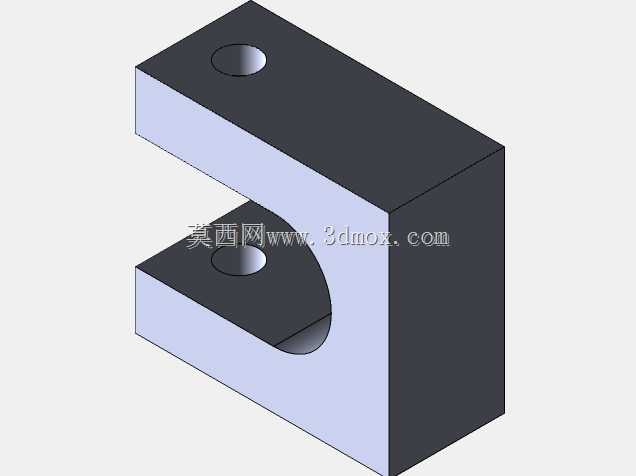

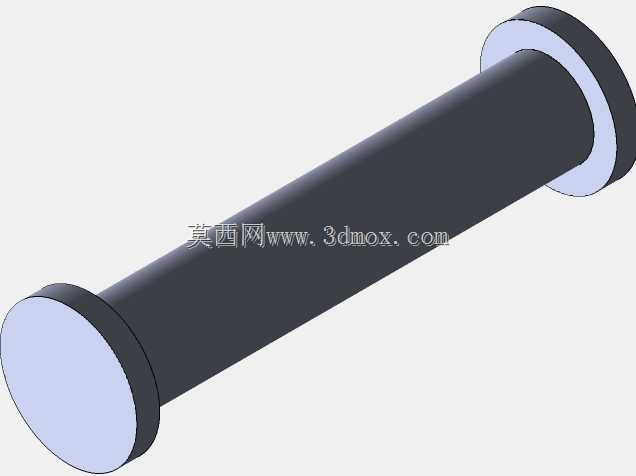

　　在功能特性方面，卷筒并非装饰件，它与主轴联动后可承担轻载卷绕任务，例如牵引小滑块、提升轻质量物件或驱动简易拉线机构。绳槽的连续螺旋形态有利于绳索整齐排列，减少叠绳和脱槽风险；卷筒两侧的支承座采用圆弧托持与侧板限位组合，轴端预留操作杆连接位置，可在手动盘车、初始调试或排除卡滞时直接转动。摆臂组件则体现了旋转运动到往复摆动的转换，竖直支柱提供高位铰点，水平长臂绕铰点形成有限角度摆动，端部细长杆件在下行过程中可作为敲击、按压或阀位触发单元。

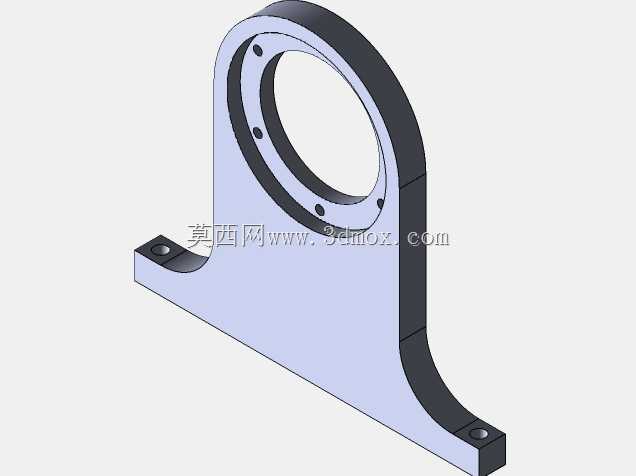

　　结构建模时需要特别关注安装基准和尺寸链。底座上的支架底脚应保持同一支撑平面，若各轴承座高度不一致，曲轴和卷筒轴会产生附加弯矩，低速演示时可能表现为转动卡顿、皮带跑偏或连杆受力异常。飞轮与小带轮的轴向位置要围绕传动平面确定，带轮槽中心、皮带走向和从动轮中心应共面；卷筒轴线与主轴之间的中心距则要结合传动件直径、包角和张紧空间校核。长臂摆杆的铰点高度决定末端行程，支柱越靠后、连杆连接点越接近铰点，末端线速度和摆幅都会变化，设计时不能只追求外观比例，还要保证杆件在极限位置不与卷筒、飞轮护距冲突。

　　从应用场景看，这类装置既可作为热力学课程中真空发动机、斯特林循环和外燃机原理的实体演示对象，也可作为机械设计课程中曲柄连杆、飞轮惯量、带传动、绳轮卷绕和铰点联动的综合案例。在三维设计阶段，工程师可以通过爆炸视图确认支架、轴套、轮盘、销轴和紧固件的装配层级，也可以通过运动分析检查飞轮旋转方向、连杆相位、摆杆起止角以及绳索收卷长度。对于需要制作桌面级样机的人员，平板底座提供了稳定的加工和装配基准，各功能模块分区明确，便于先完成动力单元调试，再接入卷筒和摆臂负载，逐步验证整套机构的动作可靠性。

　　外形上，机组沿底板长边展开，飞轮区、卷筒区和摆臂区依次排列，操作杆从卷筒侧部伸出，既方便手动调整，也让整体机械关系一目了然。各轮盘采用镂空结构，支架以直立板件和加强肋形成刚性支撑，长臂则用简洁杆件构成，在减少材料占用的同时保留足够的运动刚度。整体结构强调可装配、可观察、可演示，适合围绕真空动力转换和机械输出机构开展结构细化与教学验证。
