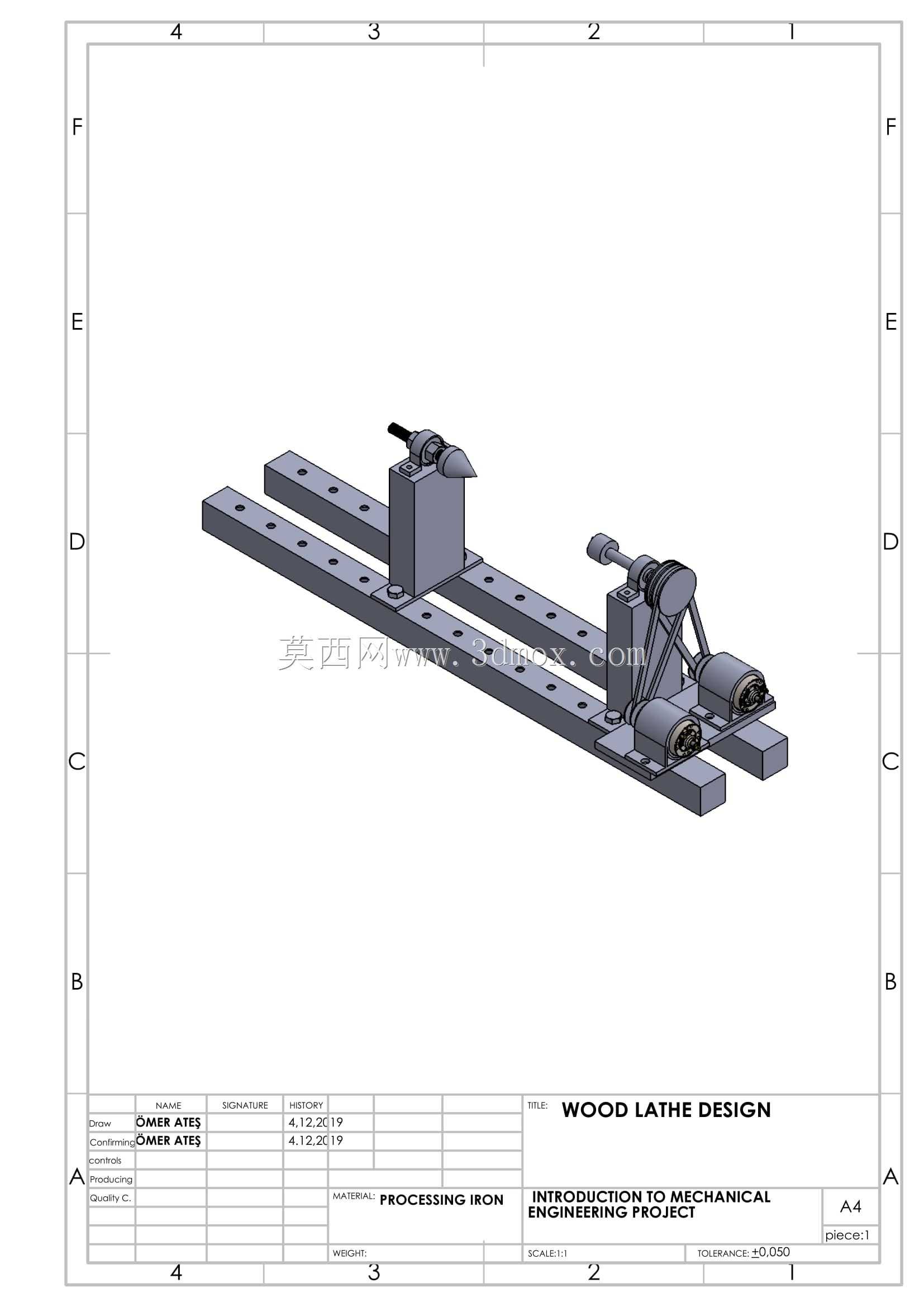

桌面级小型木工车床结构设计方案

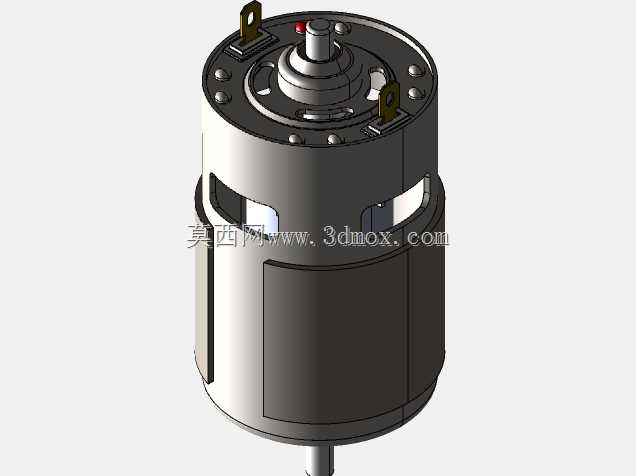

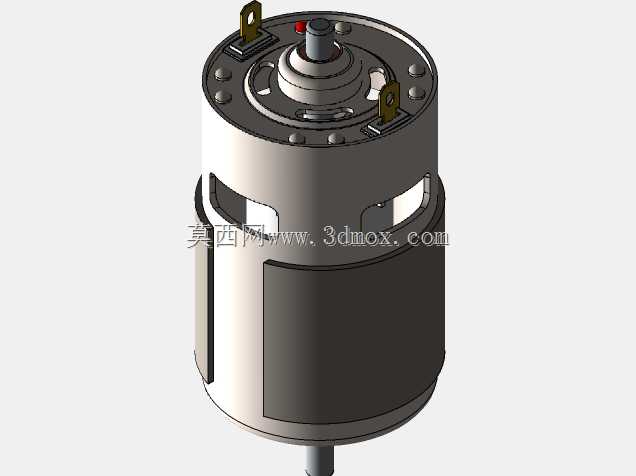

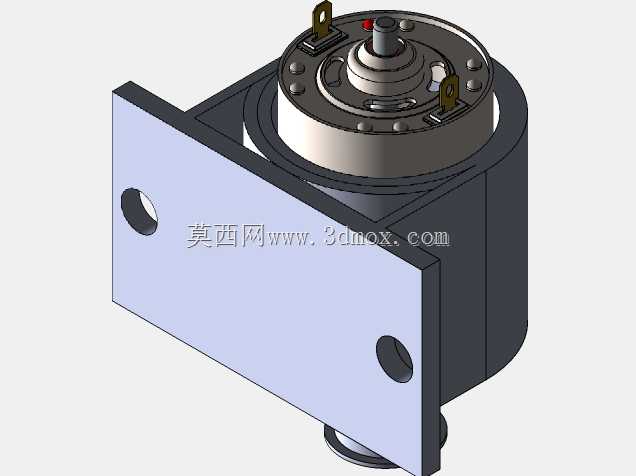

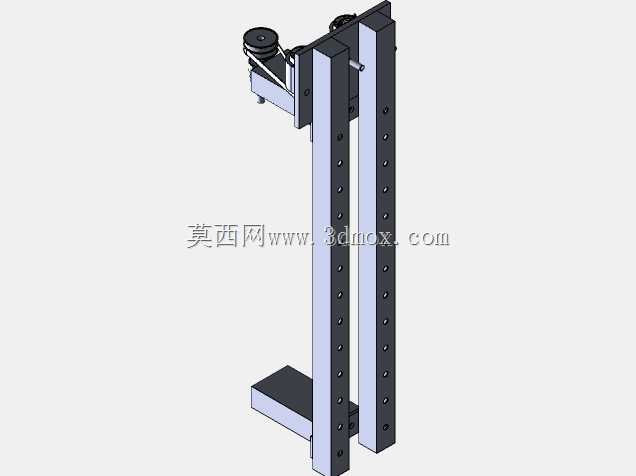

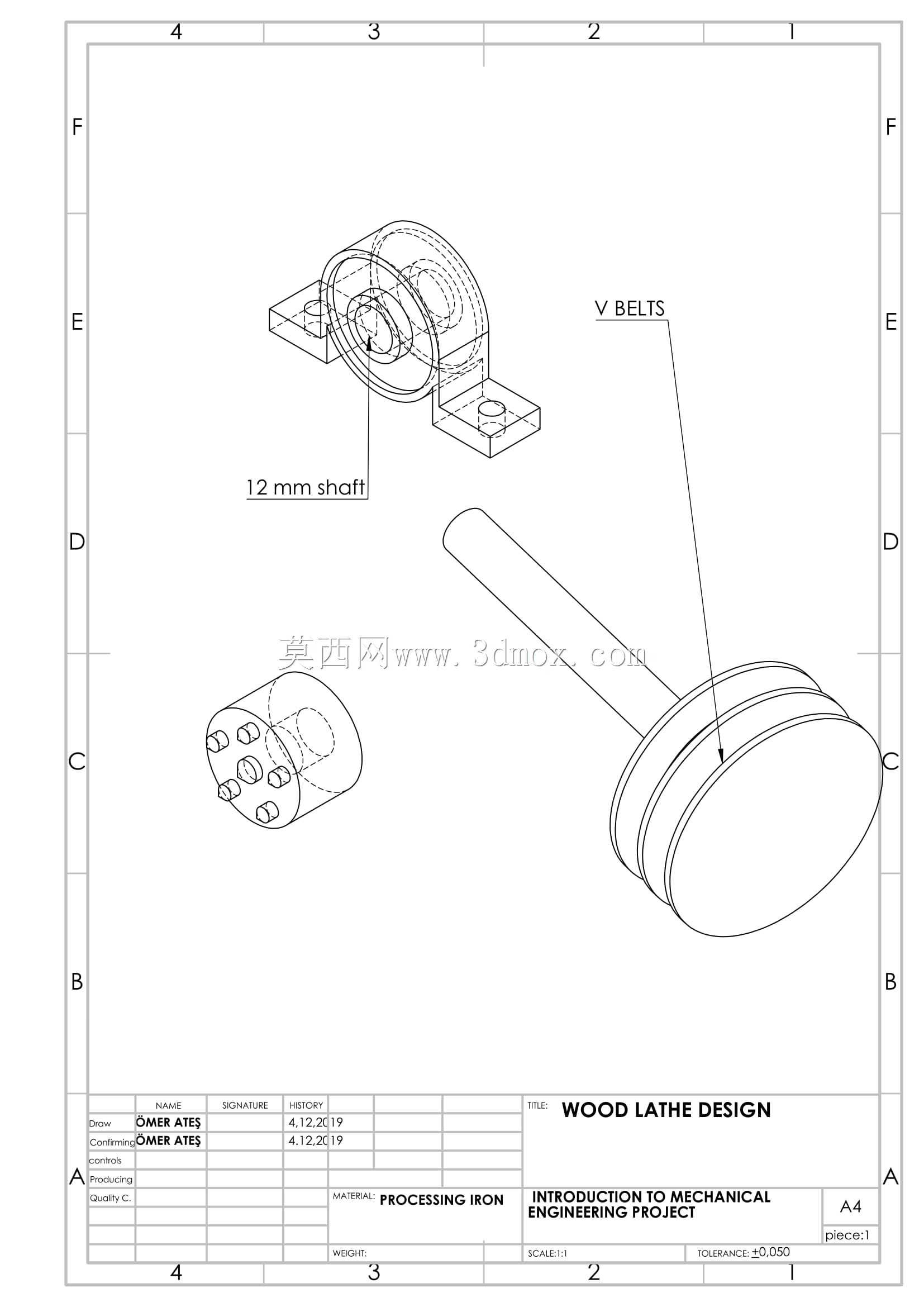

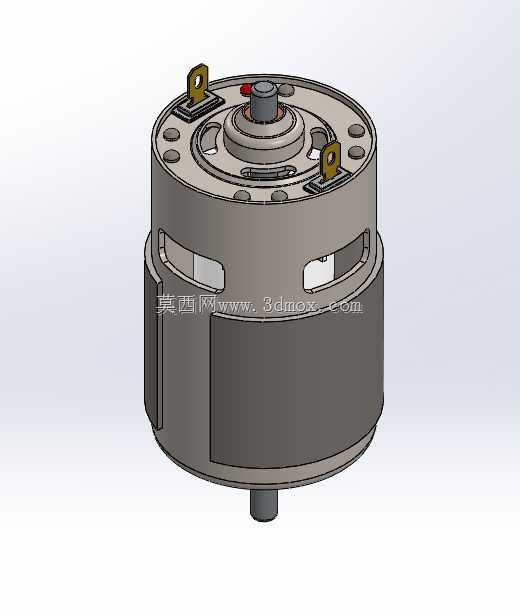

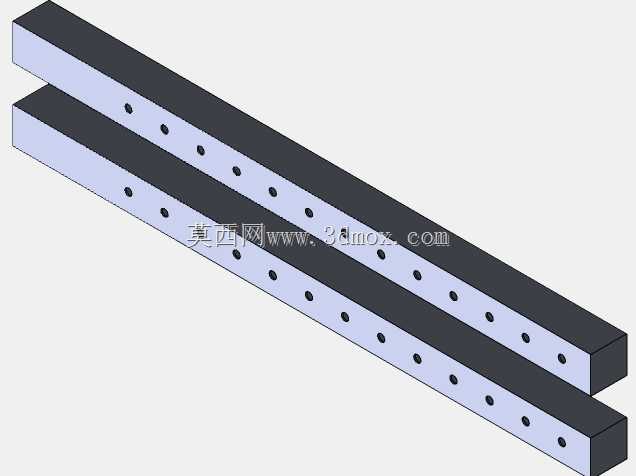

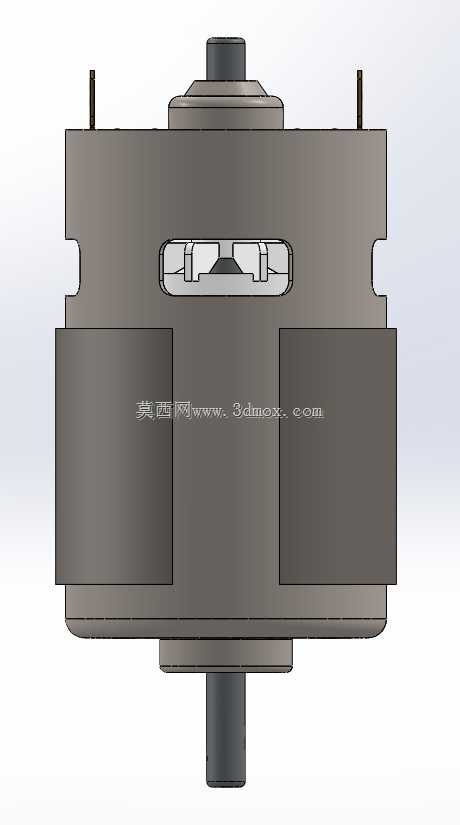

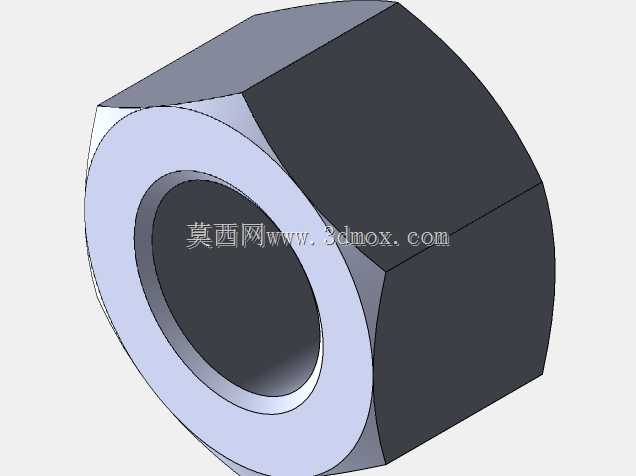

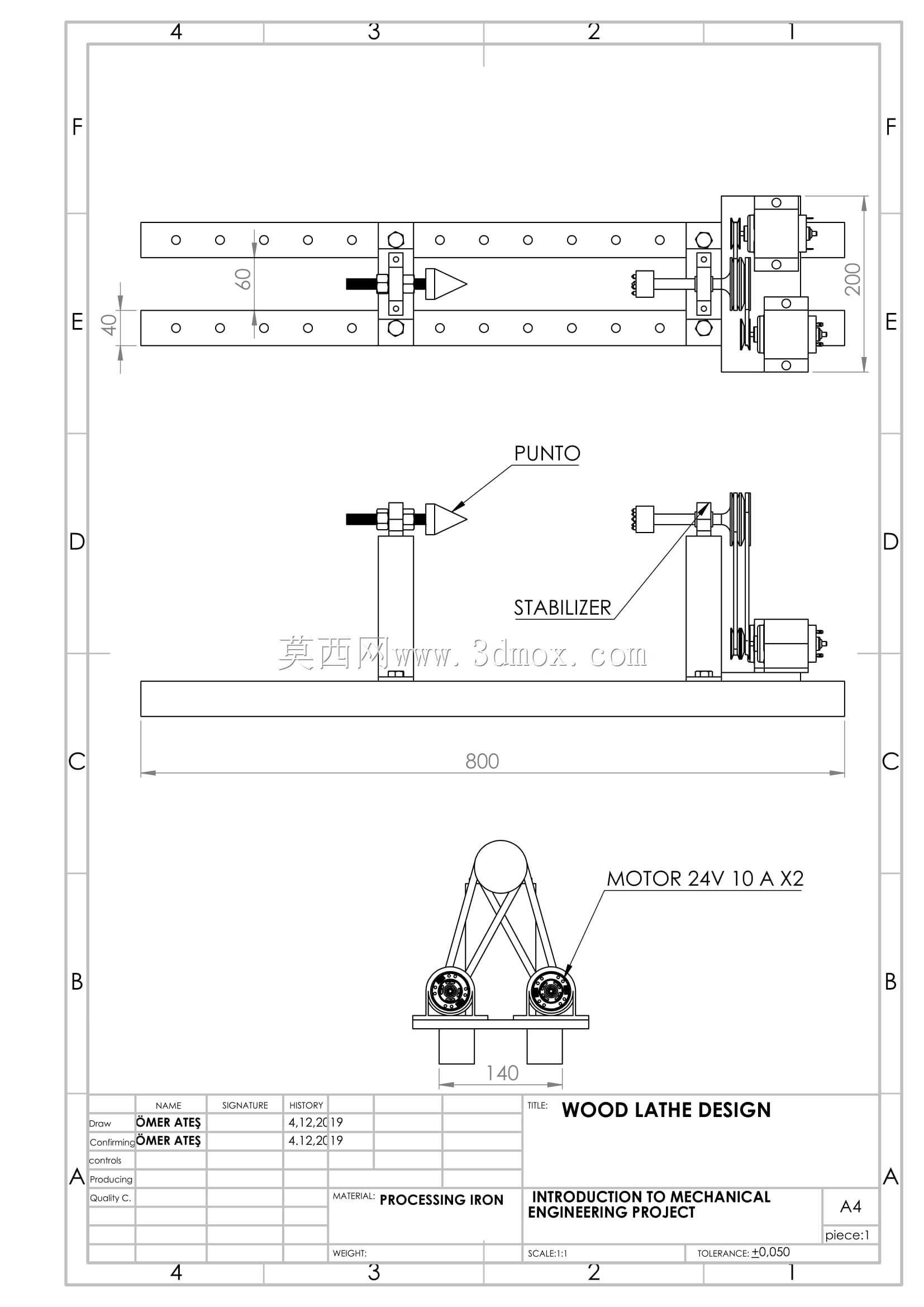

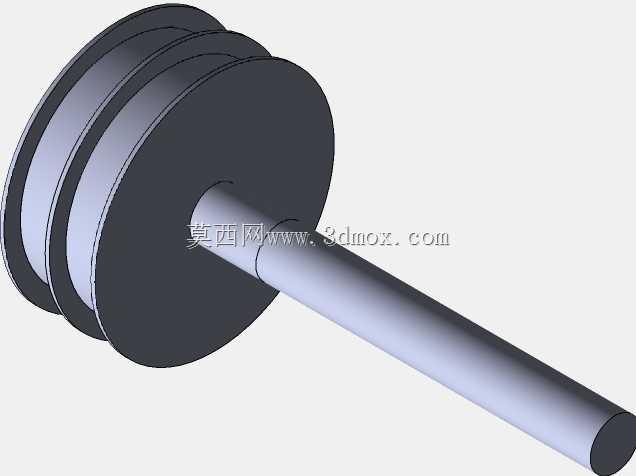

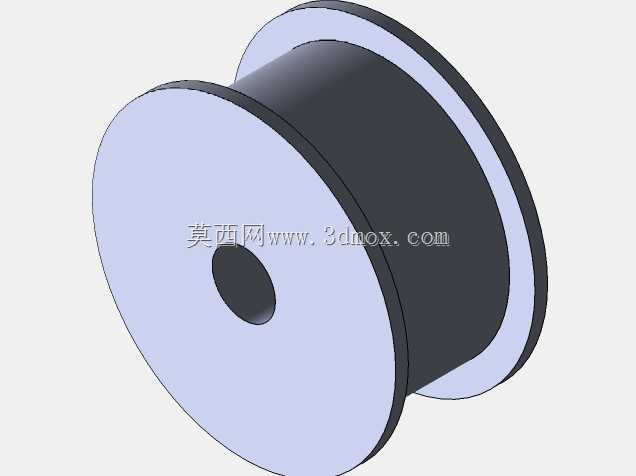

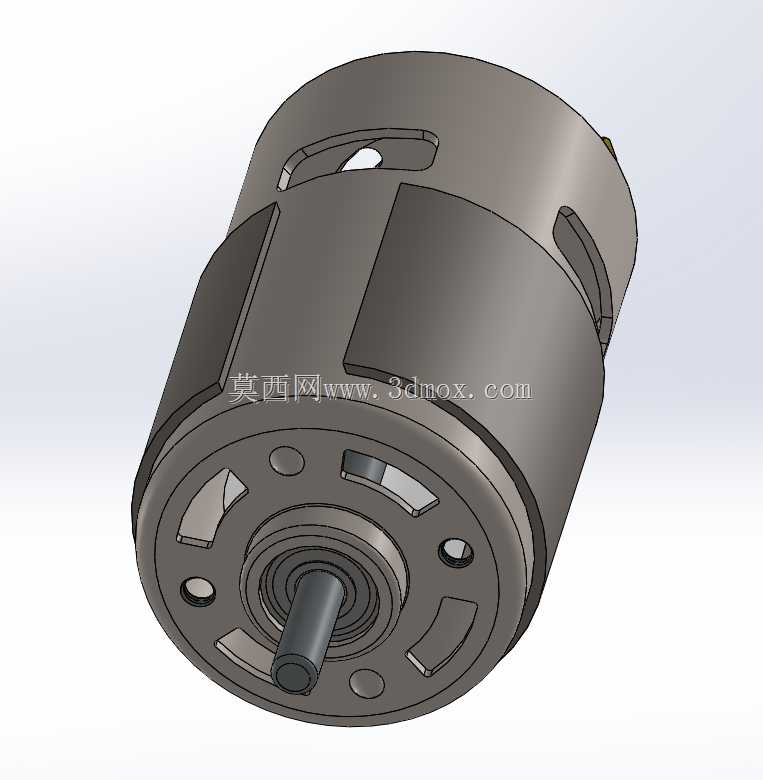

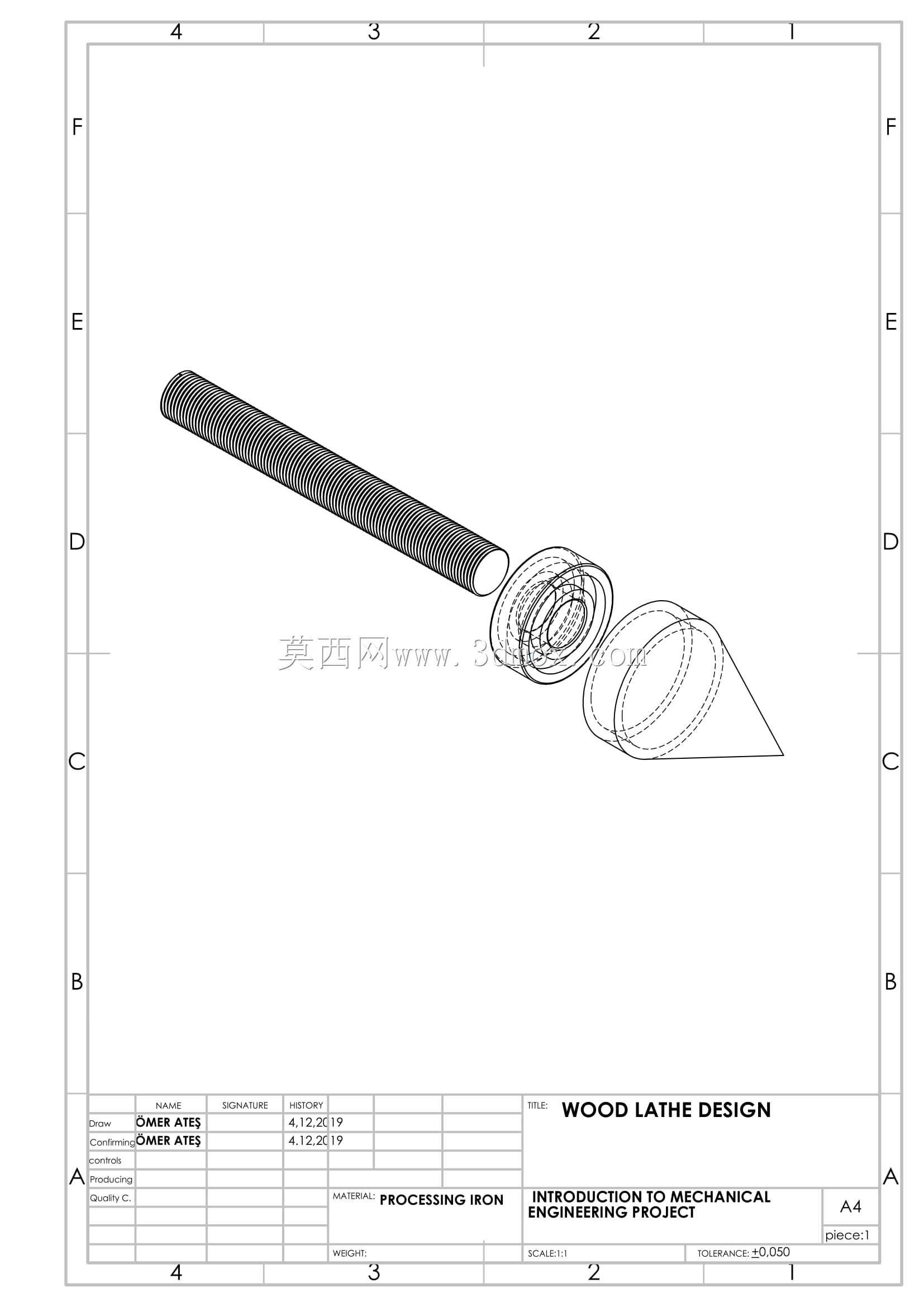

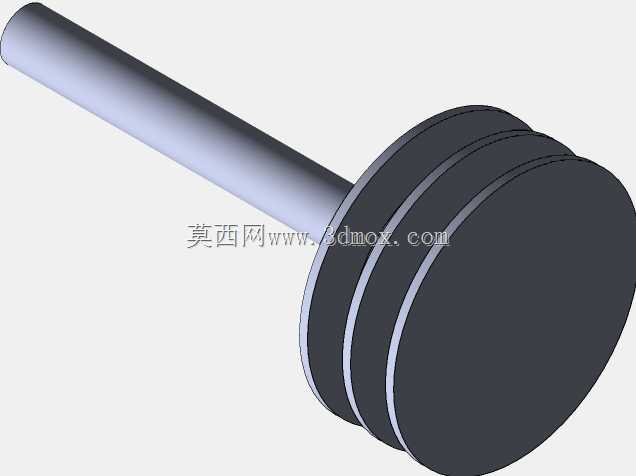

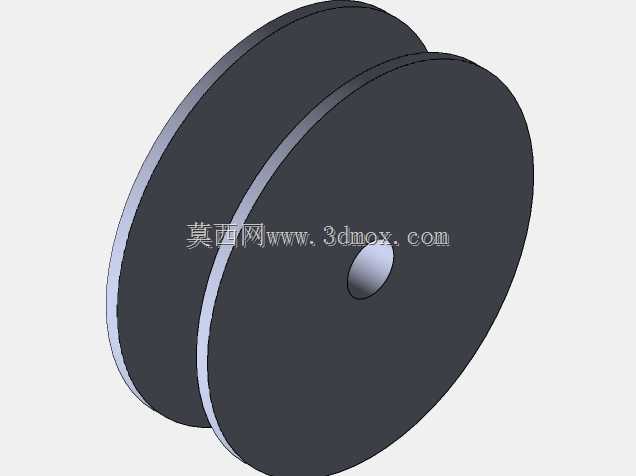

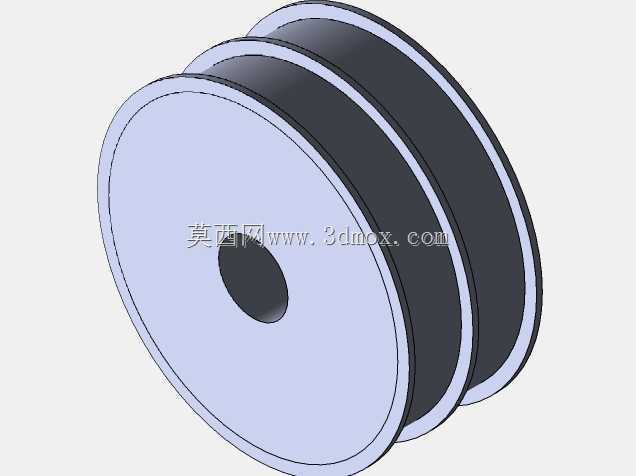

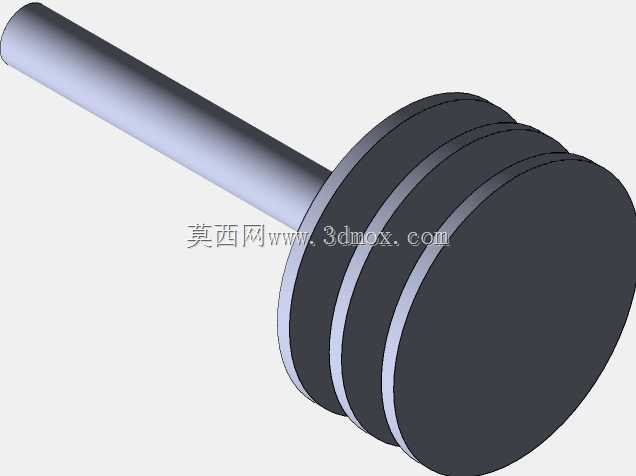

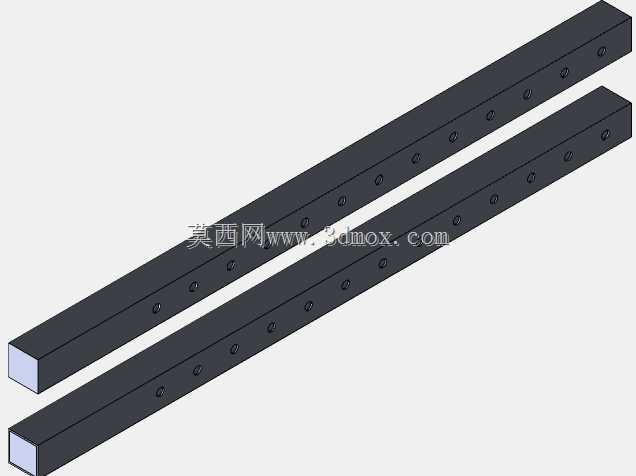

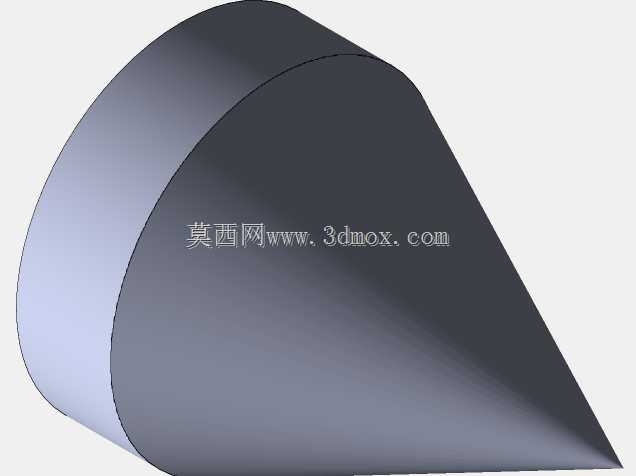

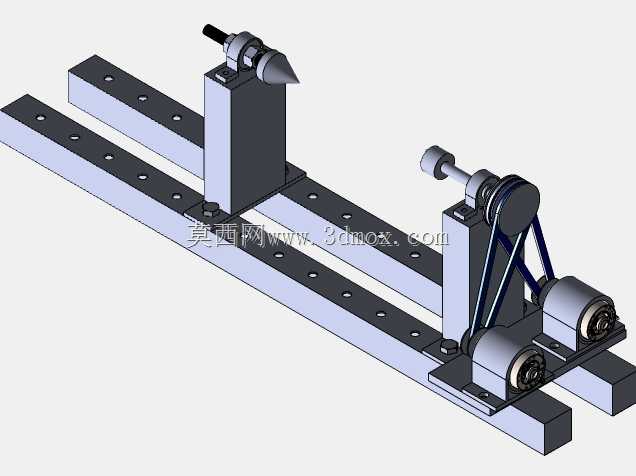

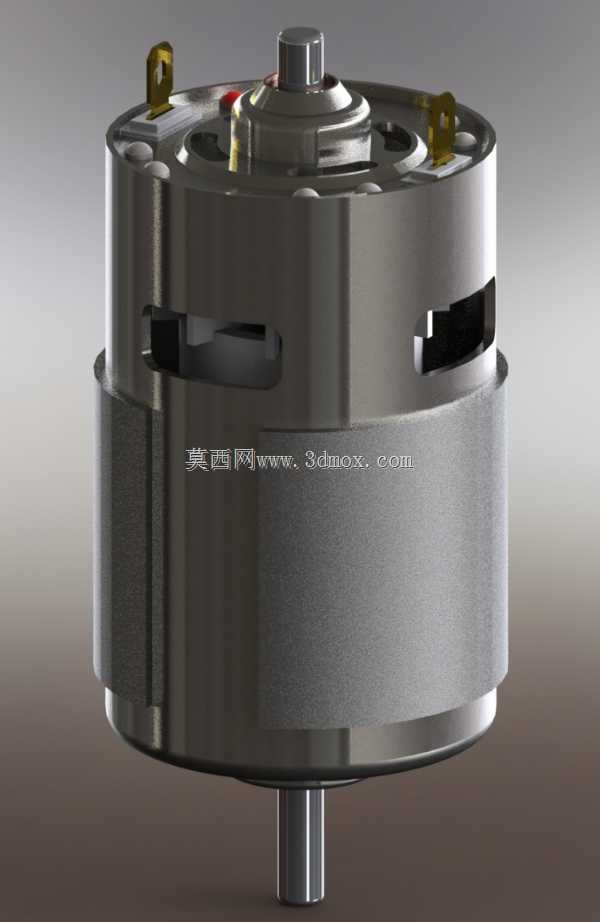

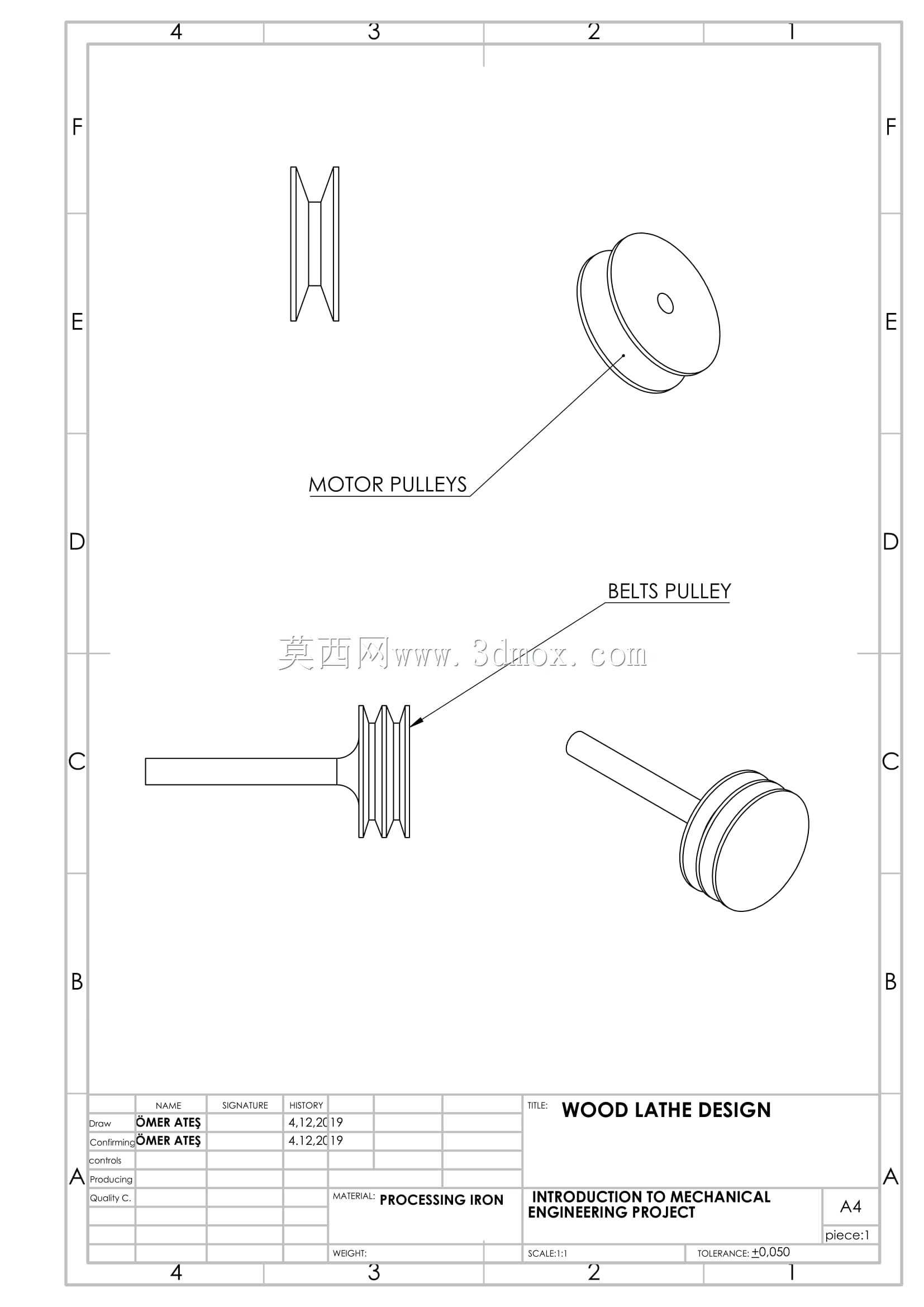

这款小型木工加工设备的设计，最初瞄准的是个人木工工作室、手工DIY爱好者以及教学实训场景的小尺寸木料加工需求，区别于工业级大型木工车床的大占地、高功率配置，整体采用双平行导轨作为床身基础，安装时仅需预留平整桌面的固定空间，导轨上预设的等距安装孔可根据加工木料的长度灵活调整尾座与刀架的固定位置，适配不同长度的小型木料车削作业。从功能配置来看，设备两端分别设置驱动端与顶紧尾座，驱动端集成了双电机传动结构，可通过带轮传动输出不同转速区间，匹配软木、硬木等不同材质木料的车削线速度要求，避免转速不当导致的木料焦糊或者车削表面粗糙问题；尾座采用可伸缩顶针结构，锁紧手柄设置在尾座侧方，操作人员单手即可完成木料的装夹锁紧，无需额外辅助工具，刀架滑块可沿导轨横向滑动，也可在垂直方向调整高度，适配不同直径木料的车削进刀需求，车削过程中刀架的锁紧结构可保证进刀量稳定，减少车削振纹。设计过程中优先考虑了小型设备的操作安全性，所有传动轮组都设置在机架内侧，外露的旋转部件仅保留装夹木料的工作区域，避免操作人员衣物、工具误卷入传动结构；床身导轨采用标准型材加工，安装基准面一次铣削成型，保证两端驱动轴与尾座顶针的同轴度控制在合理公差范围内，减少车削过程中的木料跳动。设备的安装边界十分友好，整体宽度控制在普通工作台的可用深度范围内，底部预留的固定孔可通过螺栓直接固定在木质或者金属工作台面上，无需额外浇筑基础，移动时仅需松开固定螺栓即可转移位置，适配小型加工场所灵活调整工位的需求。实际使用场景中，这款设备可完成小型木珠、笔杆、手把件、迷你木艺摆件的外圆车削、端面修整作业，搭配不同的车刀可完成圆弧面、锥面的成型加工，对于教学场景而言，透明化的传动结构也可帮助学员直观理解车床的工作原理，装夹、进刀、调速的操作逻辑与工业级车床一致，可作为入门实训的实操设备。结构设计上没有采用复杂的铸件床身，而是用拼装式型材结构降低整体重量，同时保证床身的刚性满足小型木料车削的切削力要求，所有锁紧部件都采用手拧式结构，日常调整、维护不需要配备专用扳手，降低了非专业用户的使用门槛。
