高散料密度适配型阀口装袋设备结构

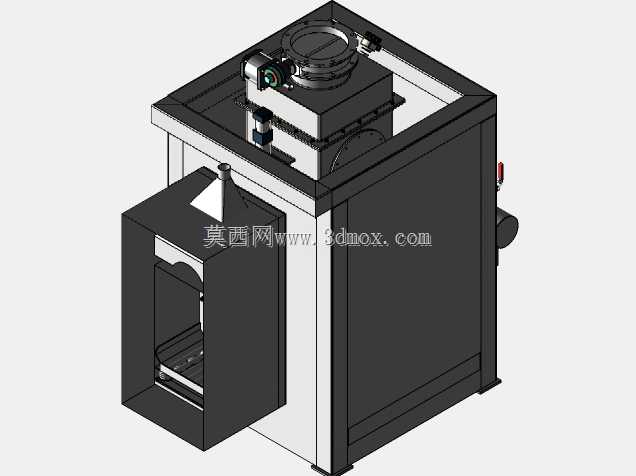

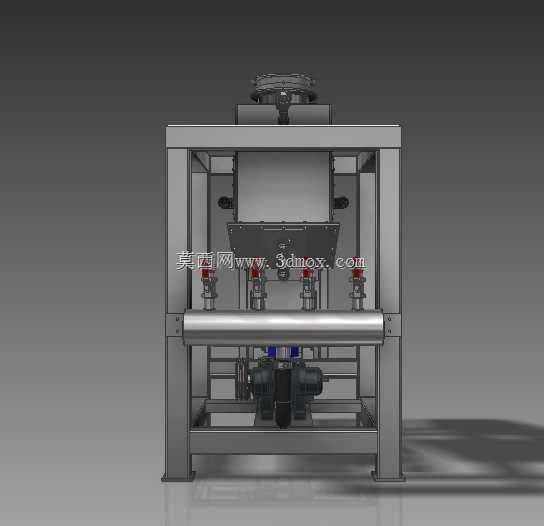

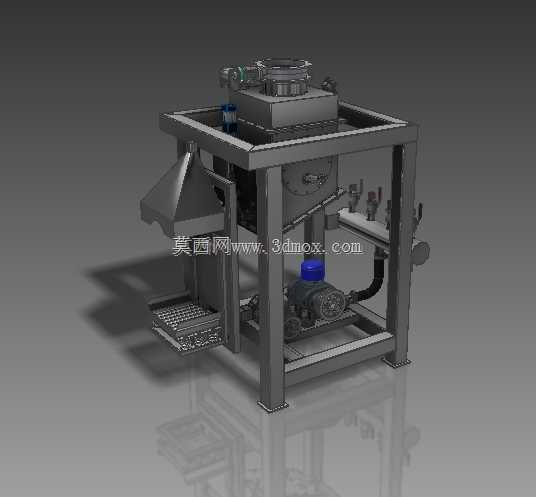

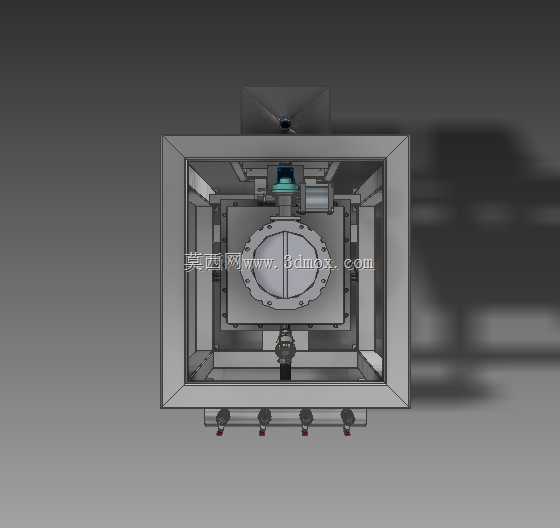

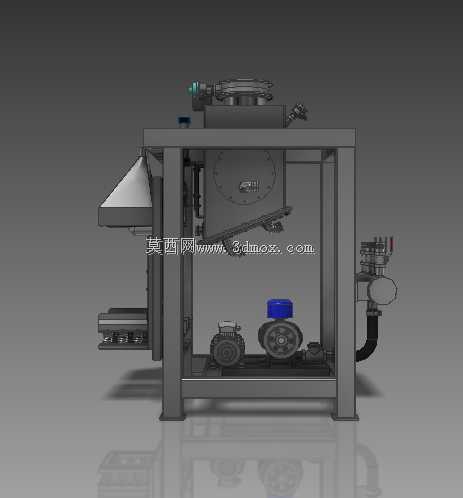

散料灌装现场最常出现的阀口漏料、机架共振问题，在密度达1.65吨每立方米的物料工况下会被放大数倍，常规装袋机的薄壁料仓在高压送料时会出现侧壁鼓胀，连带下方称重模块偏移，每袋重量误差能超出国标允许值两倍多。这款阀口装袋结构在料仓侧壁加了内嵌式加强筋，筋条没有采用满焊工艺，而是间隔120mm分段焊接，既保留了侧壁抗形变能力，又避免满焊带来的热变形导致料仓内壁不平整，高密度散料不容易在壁面挂料结块。机架的方管连接位没有直接焊接，而是在对接处加了3mm厚的转接角件，螺栓孔预留了0.2mm的同轴度公差，装配时能微调机架水平度，哪怕现场地面沉降差达到5mm，也能通过调整角件固定位置让称重平台保持水平，不会出现物料偏载导致的计量失准。送料轴的密封位特意做了双道骨架油封搭配回油槽的结构，高密度粉料容易钻进密封缝隙磨损轴面，回油槽能把渗入的粉料导回料仓，不会进入下方的传动轴承位，之前同工况设备平均三个月就要更换一次轴承，这套结构能把轴承维护周期拉长到18个月以上。出料阀口的压紧机构没有用常规的气缸直压结构，而是加了一套肘节增力结构，同样缸径的气缸能输出三倍的压紧力，阀口和包装袋接触的胶垫做了锯齿形咬合面，灌装时哪怕料仓内压力达到0.3MPa，也不会出现喷料漏灰的情况。下方的接料平台做了格栅式漏料设计，洒落的散料能直接通过格栅落到下方的回收料斗，不需要人工频繁清理台面，格栅的间隙特意设为15mm，既能漏下结块的散料，又不会让操作人员的工具意外掉落卡进传动结构。整机的管线排布全部走机架方管的内部空腔，外部没有裸露的气管和线缆，现场清理积灰时不会碰坏管线，也避免了粉料长期附着在管线外壁老化开裂。
