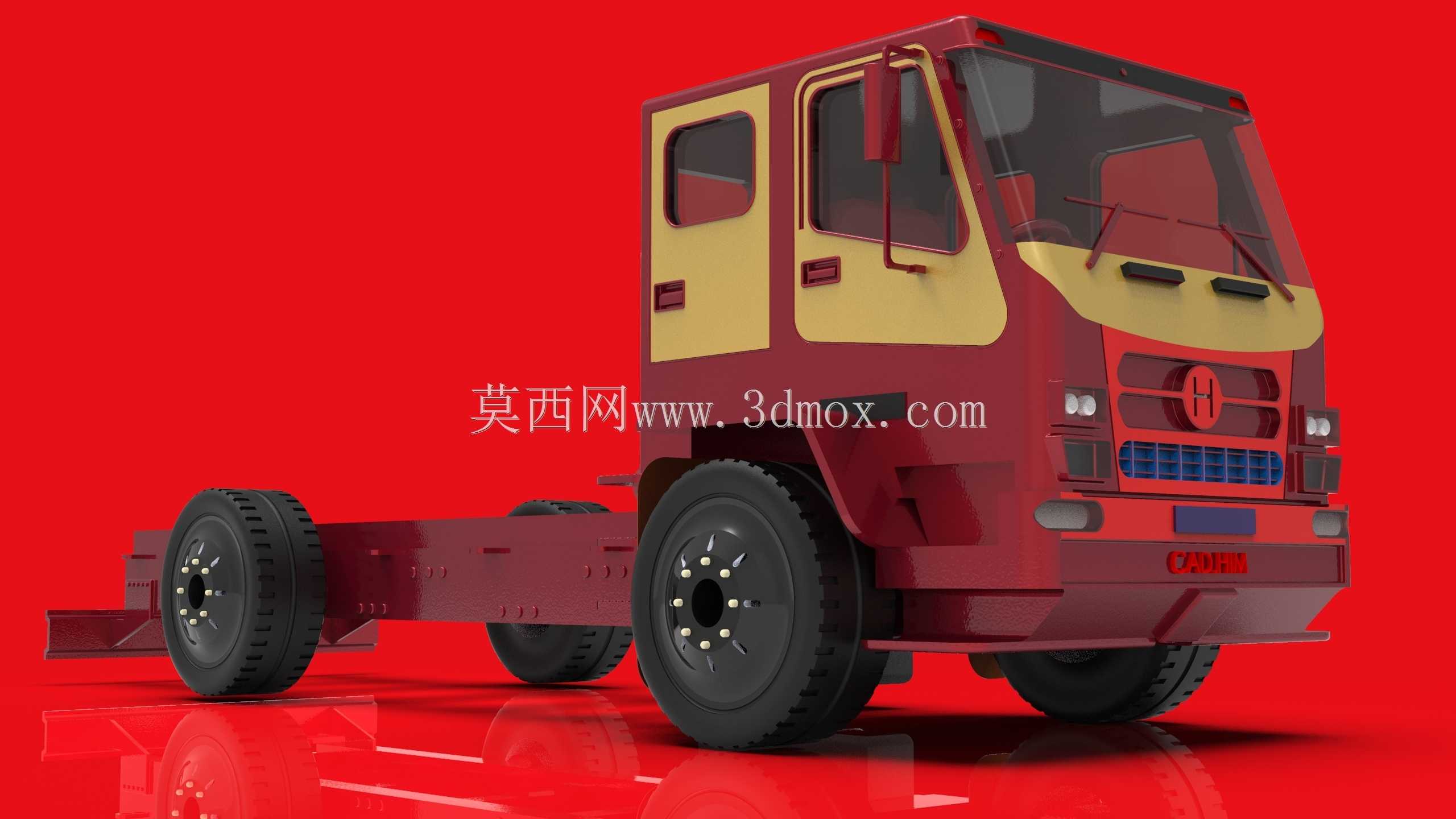

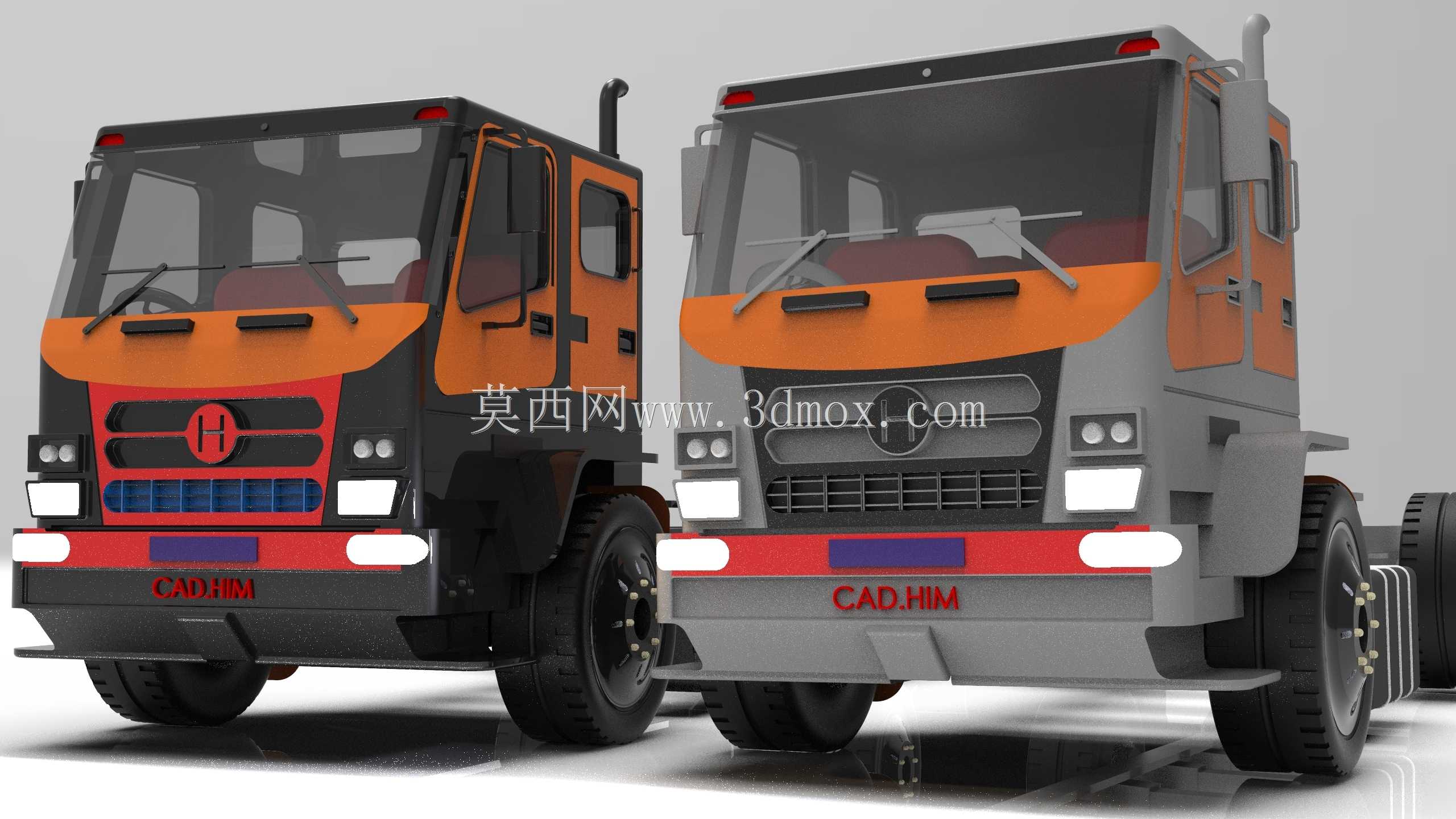

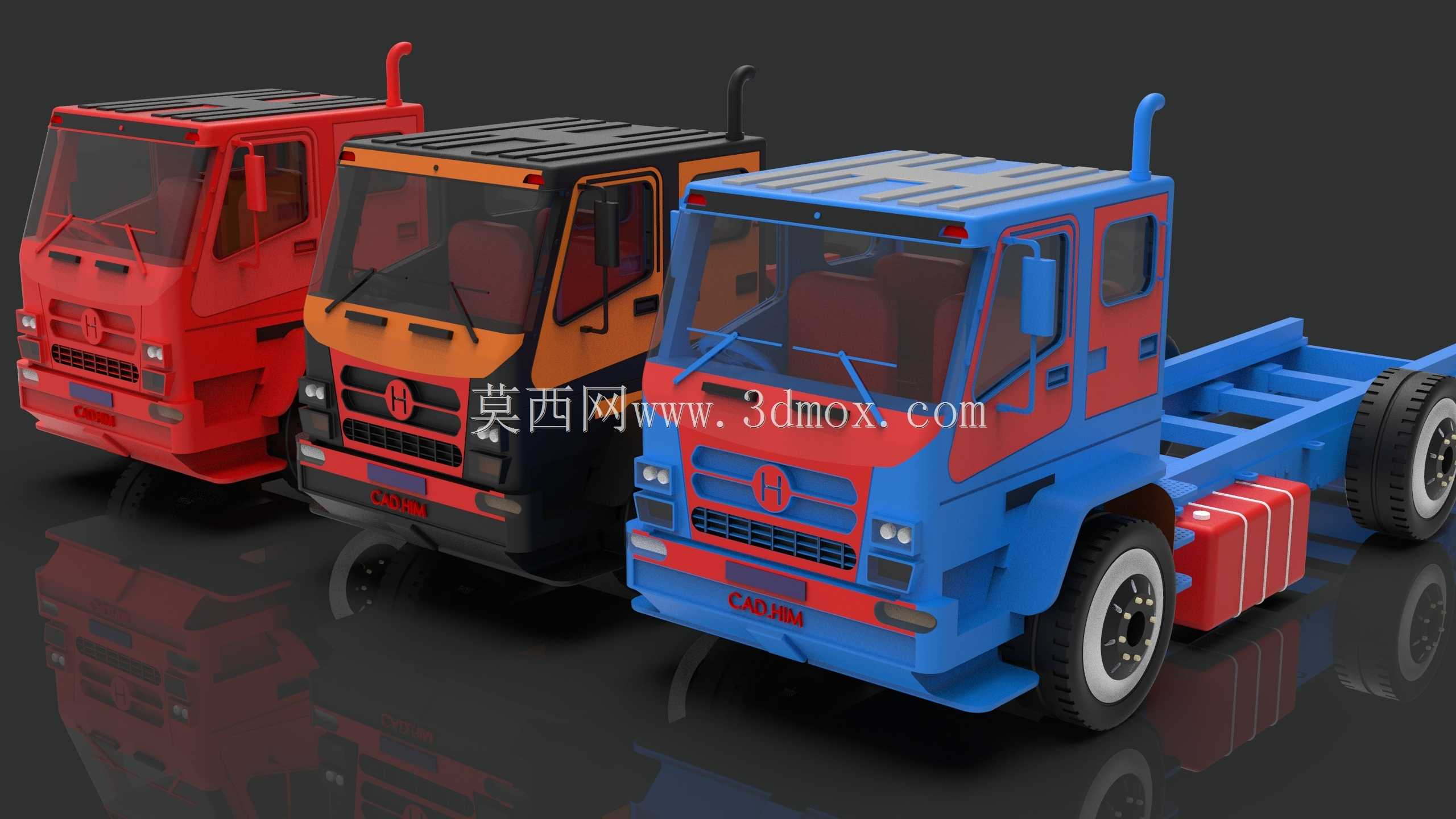

双排座载货卡车底盘结构设计

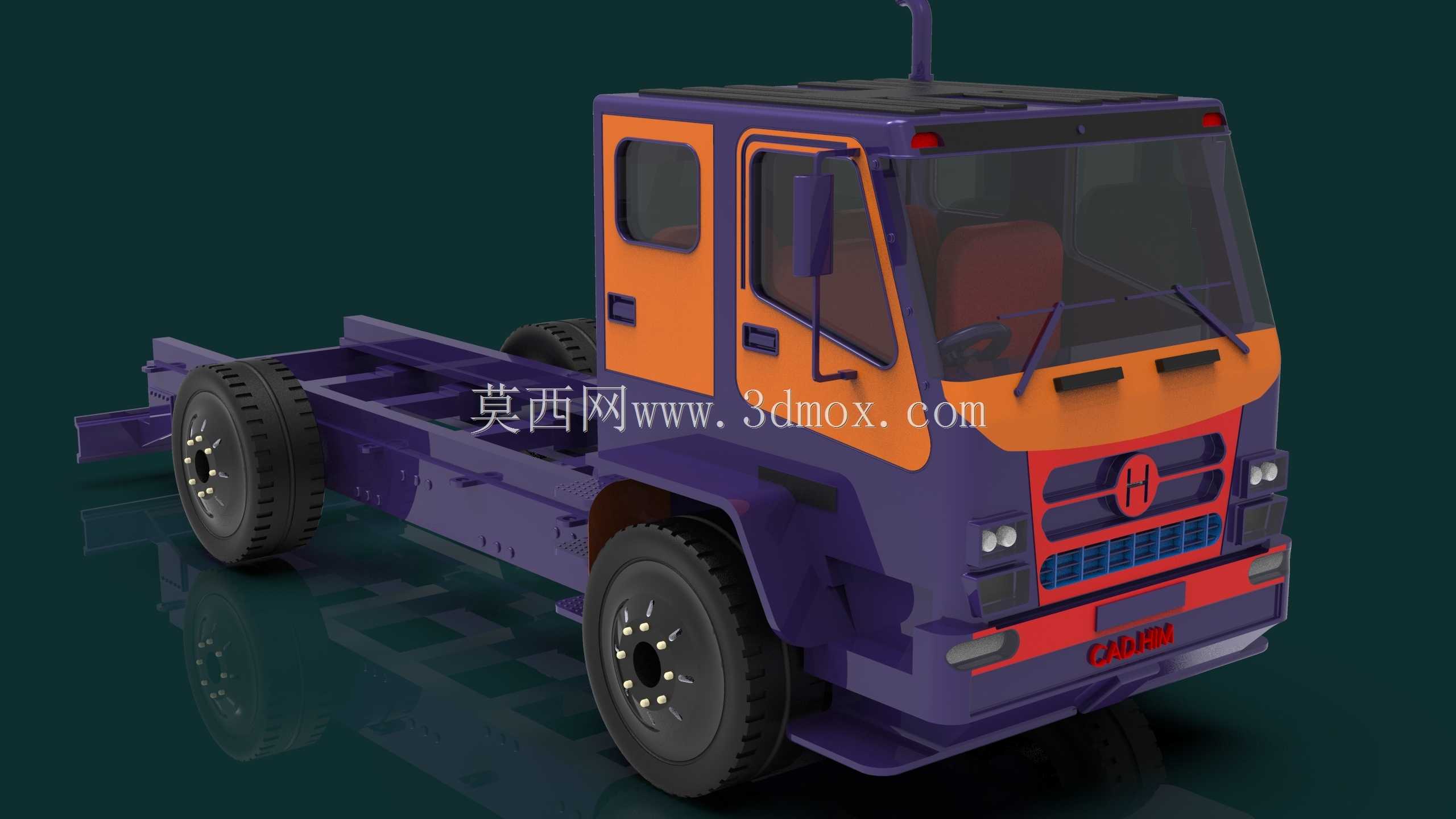

商用车底盘开发阶段最容易被忽略的，就是双排座驾驶室带来的轴距分配矛盾——前排乘员舱的后围板与车架纵梁的连接点如果按单排车型的经验硬套，空载状态下过减速带时后悬的跳动量会直接蹭到副驾后方的储物舱底板，严重时甚至会拉扯制动管路的固定卡扣。这款底盘的纵梁采用了变截面设计，在驾驶室后方的承载段做了局部下沉，既给后排座椅下方的线束预留了走线路径，又让燃油箱的安装位置避开了前轮的甩泥区域，不用额外加装厚重的塑料护板就能阻挡路面碎石的击打。

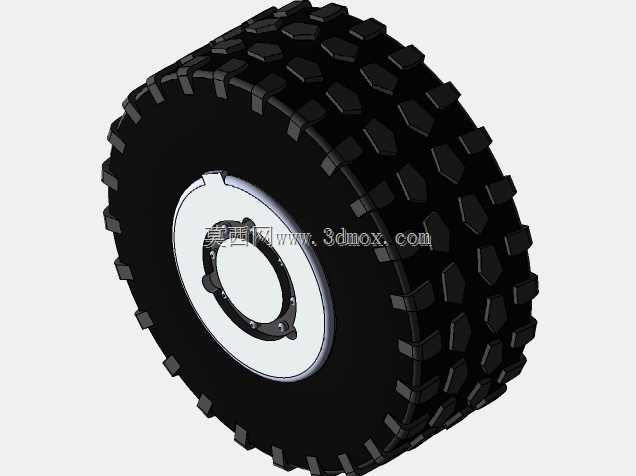

车轮轮辋的安装面特意做了0.8mm的凸台公差补偿，日常维修更换轮胎时，即便轮毂轴承的接合面有轻微锈蚀，也能保证轮辋的同轴度，不会出现高速行驶时的方向盘抖动问题。前保险杠下方的拖拽钩安装座直接和纵梁前端的加强板焊接成一体，没有采用常见的螺栓连接结构，避免了长期拖拽作业后螺栓松动脱落的隐患，就算在非铺装路面牵引故障车辆，受力也能直接分散到整个车架结构上。

驾驶室侧面的蹬车踏板支架采用了折弯一体成型结构，没有多余的拼接焊缝，雨天行驶时泥水不会顺着焊缝缝隙渗入支架内部造成锈蚀，长期使用也不会出现踏板下沉变形的问题。车架侧面的储气筒固定带做了橡胶衬垫的内嵌设计，车辆行驶在颠簸路面时，储气筒不会和金属支架直接碰撞产生异响，也能避免长期摩擦导致的筒壁磨损漏气。

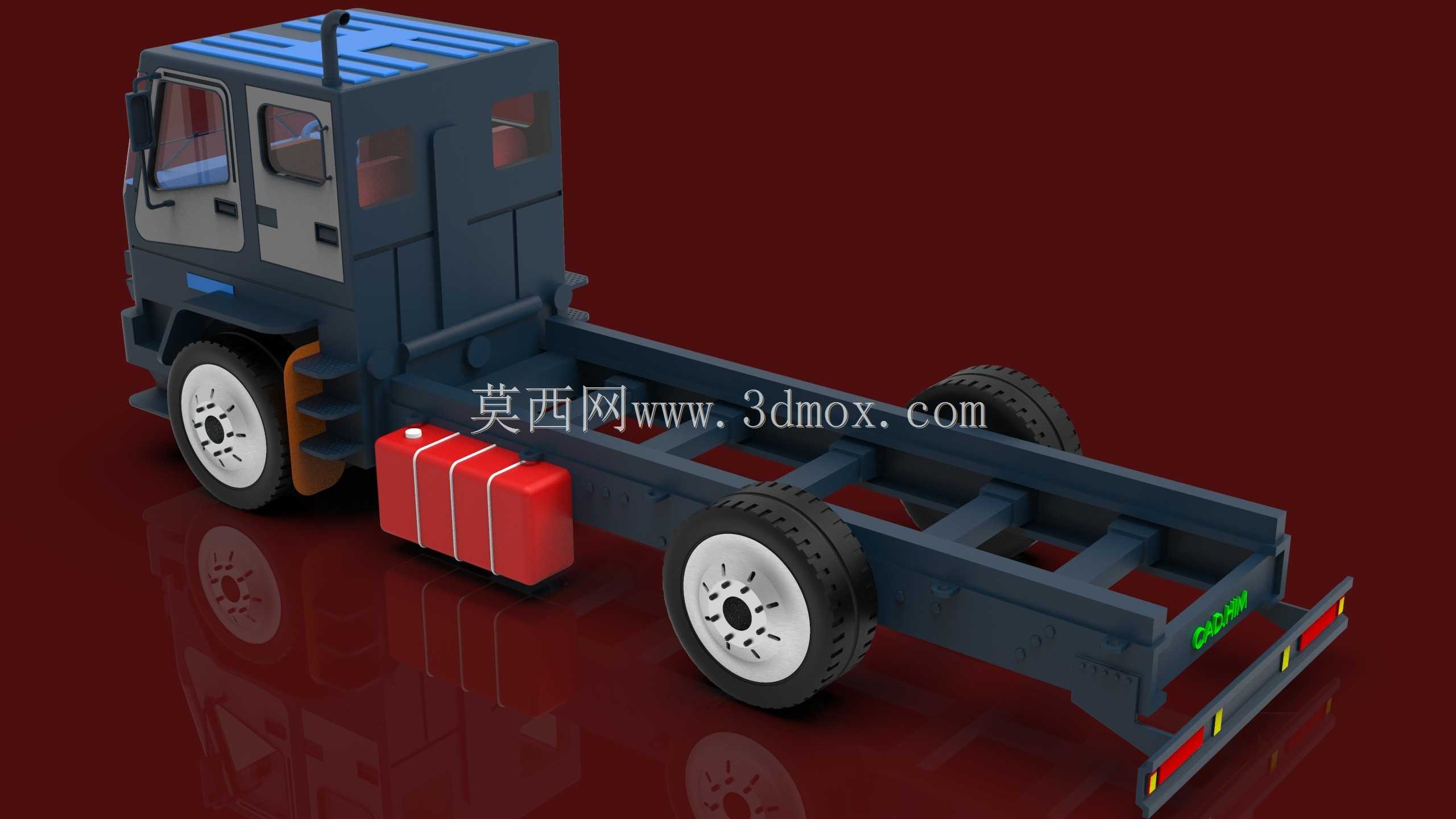

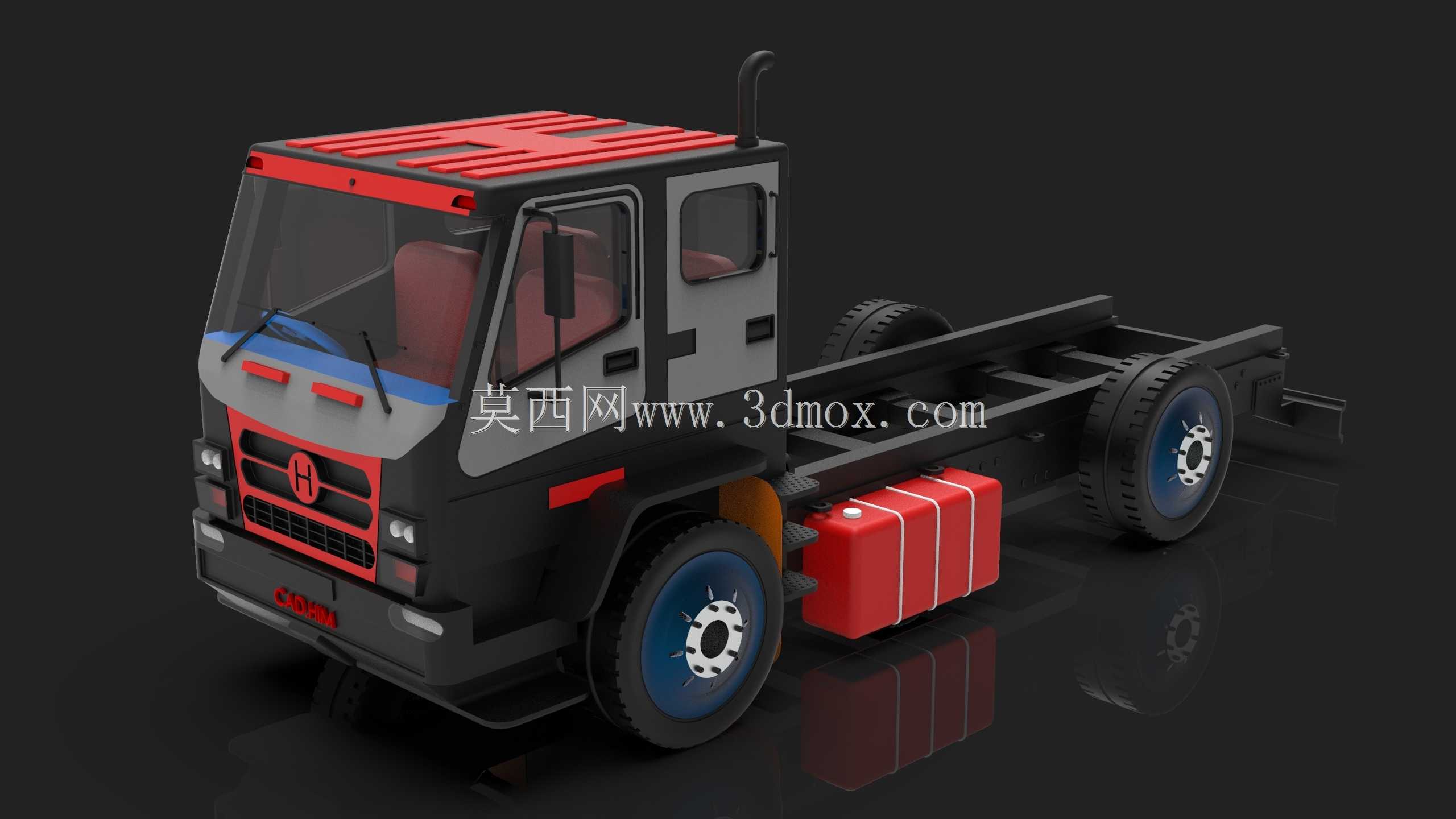

燃油箱的固定绑带特意在边角处做了圆弧过渡，没有尖锐的折角，安装时不会刮伤油箱表面的防腐涂层，绑带的调节螺栓布置在车架外侧，日常检修时不用钻到车底就能松紧操作。后悬架的钢板弹簧支座和纵梁的连接位置做了局部加厚，重载状态下的应力集中点被分散到更大的接触面上，就算长期在坑洼路面行驶，也不会出现支座焊缝开裂的问题。

底盘尾部的牵引销安装座预留了三个不同高度的安装孔位，可以根据不同挂车的牵引高度灵活调整，不用额外更换转接支架，适配多种载货场景的使用需求。车架上的线束固定卡扣全部采用了等间距布置，相邻卡扣的间距控制在300mm以内，车辆行驶过程中线束不会因为晃动产生摩擦破损，也给后期加装辅助电器预留了足够的布线空间。
