封闭式大尺寸桌面级FDM熔融沉积成型设备

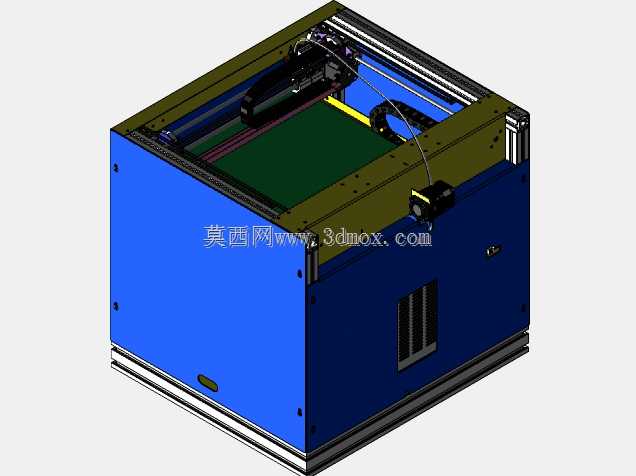

桌面级FDM设备开放式框架长期存在的温场波动问题，在打印ABS、PC这类易翘曲耗材时表现得尤为明显，环境气流扰动带来的层间温差，会让边角翘曲量直接突破0.3mm的公差阈值，甚至出现模型从热床脱落的报废情况。这套改造方案直接选用2020欧标铝型材搭建全封闭外框，型材拼接处采用隐藏式角码连接，外露端面全部扣合端盖，既避免了尖锐边角的磕碰风险，也让整个框架的平面度公差控制在0.1mm以内，不会因为框架形变导致运动部件卡滞。

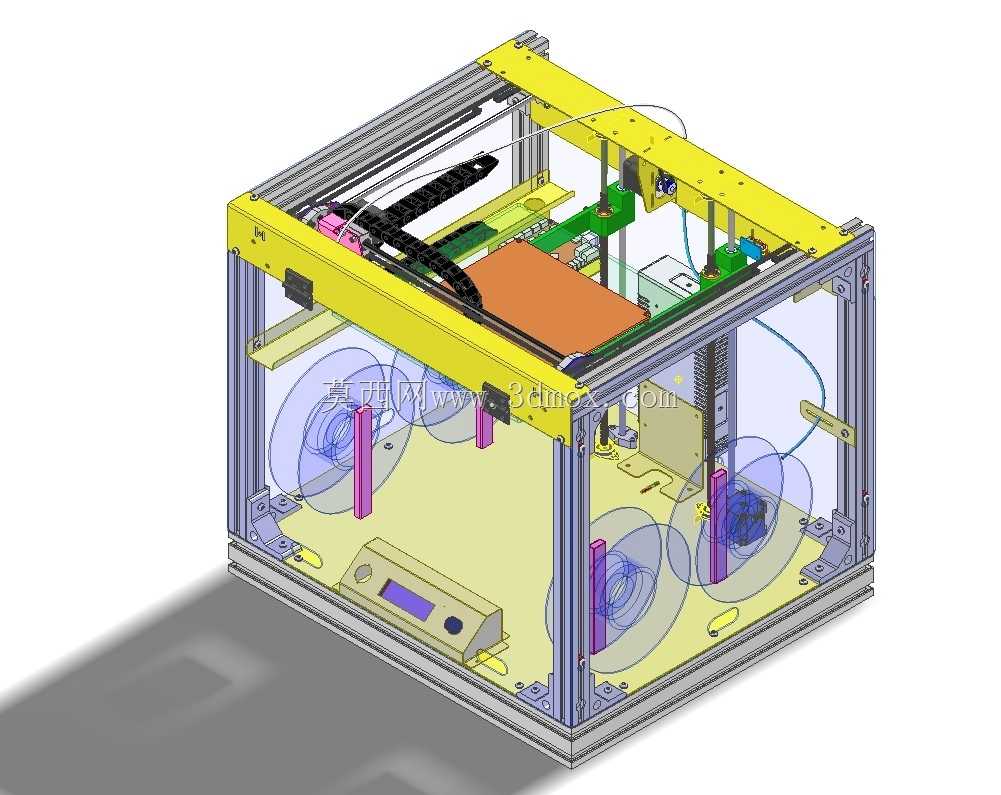

成型仓的扩容没有采用简单放大框架的粗暴方式，而是重新排布了X轴运动组件的安装位置，将原来固定在型材外侧的同步带轮内移至型材槽内，挤出机的走线也全部拖入铝型材的内置槽道，避免运动过程中线缆剐蹭打印件，最终把有效成型尺寸拓展到300mm立方级别，能覆盖绝大多数民用创客的打印需求。仓体围护选用透光聚碳酸酯板，相比亚克力板材抗冲击强度提升6倍以上，长期在60度仓温环境下不会出现黄变变形，板与型材的连接处预留了0.5mm的缓冲胶缝，抵消热胀冷缩带来的应力形变。

运动导向部件没有沿用原厂的滑轮结构，换成了预压式线性导轨，滑块与导轨的配合间隙控制在0.02mm以内，高速打印时的抖动量比滑轮结构降低70%，层纹一致性提升明显。底部的散热风道做了分流设计，一部分气流直吹热床底部保证温度均匀，另一部分引导至电子仓给驱动板、电源散热，不会让热风直接灌入成型仓破坏温场稳定。Z轴的丝杆端部加装了推力轴承，抵消丝杆转动时的轴向窜动，打印层高0.1mm时的层差误差能控制在0.01mm以内。

耗材悬挂位设置在仓体后侧的独立空间，避免耗材长期暴露在高温仓内提前受潮变脆，进料口加装了PTFE导料管直通挤出头，减少送料阻力的同时也避免了耗材在仓内弯折卡料。前门采用磁吸式开合设计，没有外露的合页结构，取件操作时单手就能开启，关闭后磁吸的压紧力能保证门缝密封，减少仓内热量外泄。整个结构的所有改装件都能通过激光切割、折弯加工完成，不需要高精度的CNC工序，普通创客就能自行加工组装，成本控制在原厂整机的三分之一左右，性能却能达到工业级入门设备的打印精度。
