龙门式桌面数控雕刻机结构设计

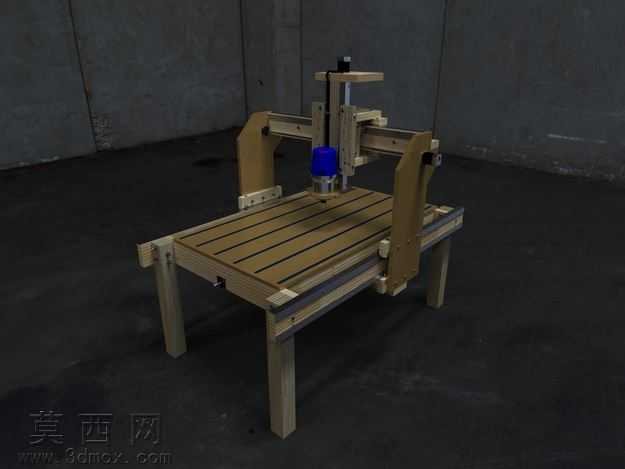

本作品为龙门架构的桌面型数控加工设备三维模型，整体建模过程严格遵循易加工、低装配难度的设计思路，优先选用标准工业型材与通用板材作为主体构件，尽可能减少定制化特殊零件的使用，降低实体制作的物料成本与加工门槛。建模阶段首先完成整体机架的参数化搭建：四条实木质感的支撑腿作为整机承重基础，上方搭载带T型槽的加工工作台面，台面采用多根平行排布的槽型板材拼接而成，槽道预留标准装夹间距，可适配通用工装夹具完成不同尺寸工件的快速固定，工作台边缘做倒角处理避免装配与使用过程中的磕碰划伤。两侧的龙门立柱采用对称式结构设计，与工作台横梁通过螺栓连接形成稳定的龙门框架，立柱内侧预留直线导轨安装位，保证横梁上下运动的直线度与承载稳定性。横梁部分搭载可沿X轴横向滑动的主轴安装座，主轴座预留标准主轴电机安装孔位，可适配不同功率的加工主轴，满足雕刻、轻铣等不同加工场景的动力需求；Z轴滑台通过线性导轨与主轴座连接，可实现垂直方向的精准进给，传动部位预留丝杠安装空间，可根据制作需求适配滚珠丝杠或T型丝杠传动方案。渲染阶段采用写实工业场景材质：机架木质部件赋予哑光实木纹理材质，金属导轨、传动部件赋予拉丝钢材质，加工台面赋予耐磨防滑的工业层压板材质，主轴电机部分赋予工程塑料与金属结合的复合材质，整体光影采用室内工业环境光，清晰呈现各部件的装配关系与结构细节。模型完整还原了设备的所有装配层级，各运动部件均保留合理的运动间隙，无干涉问题，所有连接部位均预留标准紧固件安装孔位，可直接导出工程图用于实体设备的加工制作，整体结构紧凑，占地面积小，适合个人加工、小型工坊的轻量数控加工作业使用，设计过程中充分考虑了DIY制作的可行性，非专业加工条件下也可借助通用工具完成整机组装调试。
