龙门式刨铣平面磨削加工机床结构模型

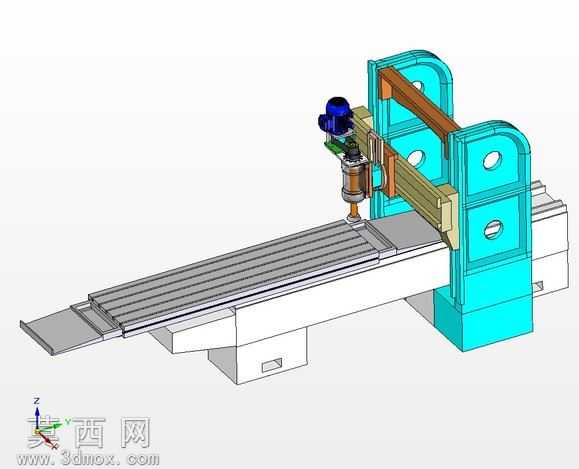

本模型为龙门构型的刨削与平面磨削复合加工机床三维结构模型，整体采用SolidEdge完成全参数化建模，各零部件按照实际机床的装配约束关系完成配合，完整还原了该类加工设备的整体布局与核心结构组成。模型建模过程中严格遵循金属切削机床的设计规范，对床身、龙门立柱、横梁滑座、加工主轴头、工作台进给机构等核心部件均做了精细化的结构还原：床身部分采用整体式铸铁床身的结构设计，预留了工作台直线进给的导轨安装位，底部设置了均匀分布的支撑调平结构，保障机床整体的刚性与运行稳定性；两侧龙门立柱与床身采用刚性连接结构，立柱表面设置了横梁升降的导向导轨面与锁紧定位结构，保障横梁调整后的位置精度；横梁部分搭载了可横向移动的滑枕结构，滑座上集成了刨削与磨削两用的主轴安装单元，主轴头部分还原了驱动电机、传动连接结构、加工头装夹位的细节，可直观展示加工动力的传递路径；工作台部分采用长行程直线进给结构，台面设置了标准的工件装夹T型槽，可适配不同尺寸的金属工件装夹需求，工作台两侧设置了伸缩式防护罩结构，还原了实际设备的防护设计。模型渲染阶段对不同部件赋予了对应材质：床身、立柱、横梁等基础铸铁件赋予了哑光青蓝色机床漆材质，工作台、导轨等运动部件赋予了磨削金属质感材质，驱动电机、紧固件等标准件赋予了对应的发黑、镀锌金属材质，防护罩、操作部件等赋予了工程塑料与不锈钢材质，整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕复合加工的功能需求，将刨削的大行程往复加工特性与平面磨削的高精度加工特性整合在同一龙门机架构型下，既可以完成大尺寸金属工件的平面刨削粗加工，也可以换装磨头完成工件表面的精磨加工，有效提升单台设备的加工覆盖范围，模型各部件均为可编辑的参数化特征，可直接用于机床结构教学、设备方案展示、非标机床改型设计的参考素材，完整呈现了该类龙门式复合加工机床的结构逻辑与功能布局。
