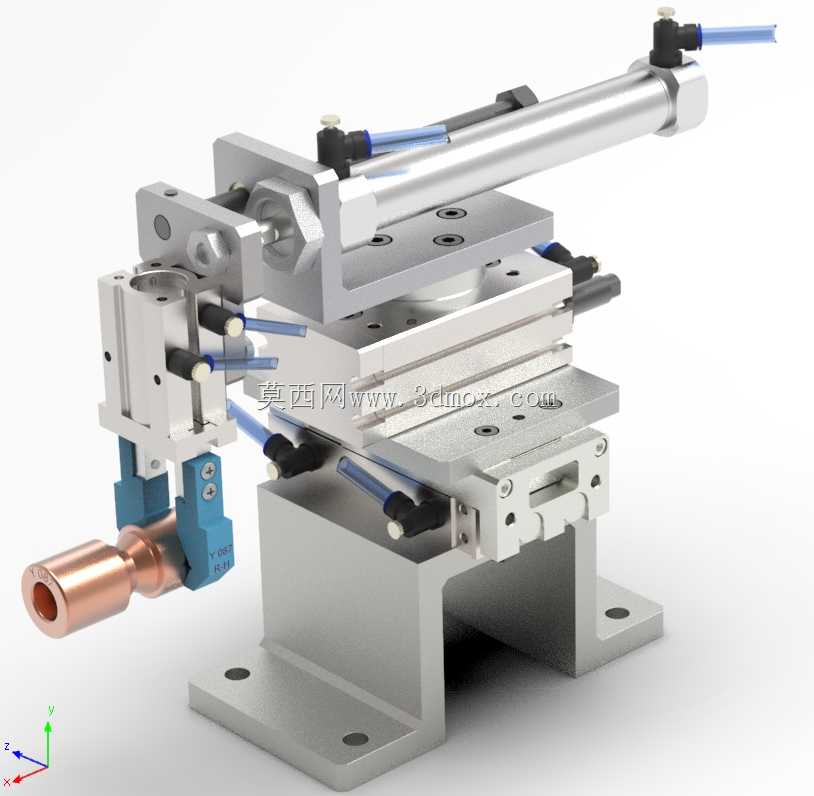

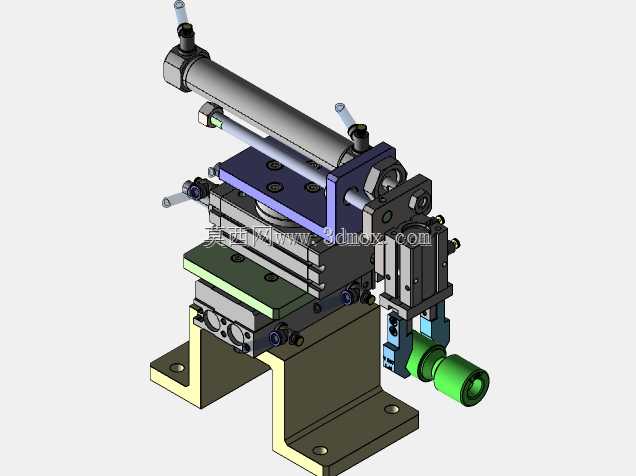

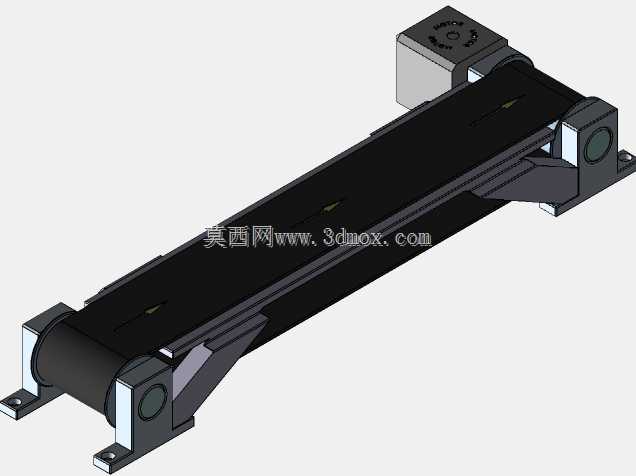

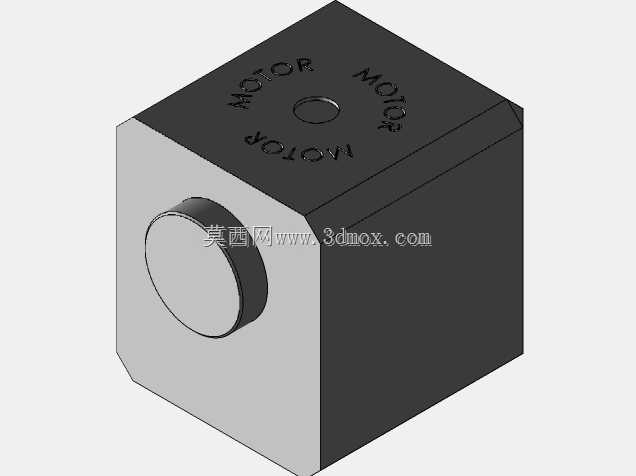

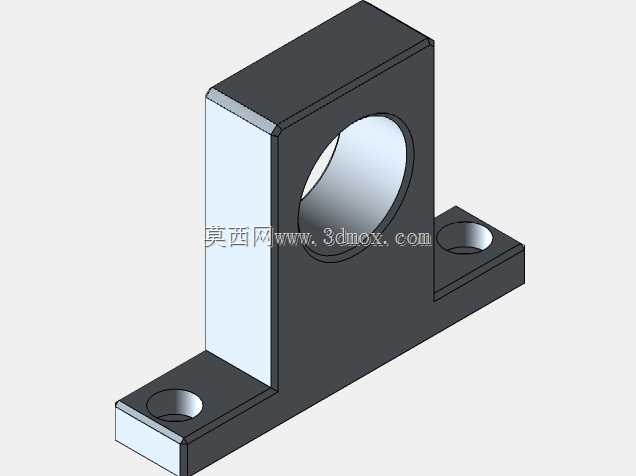

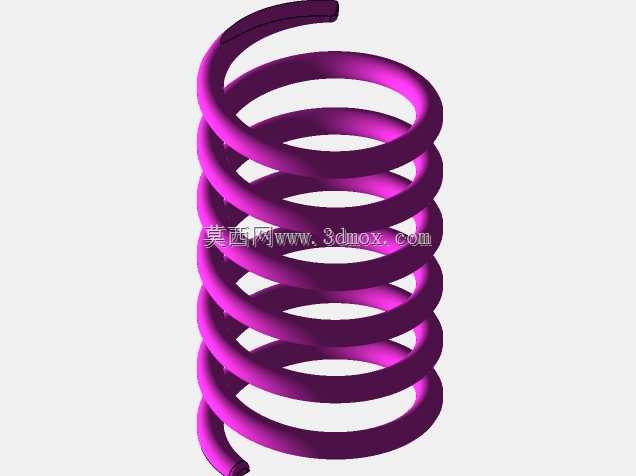

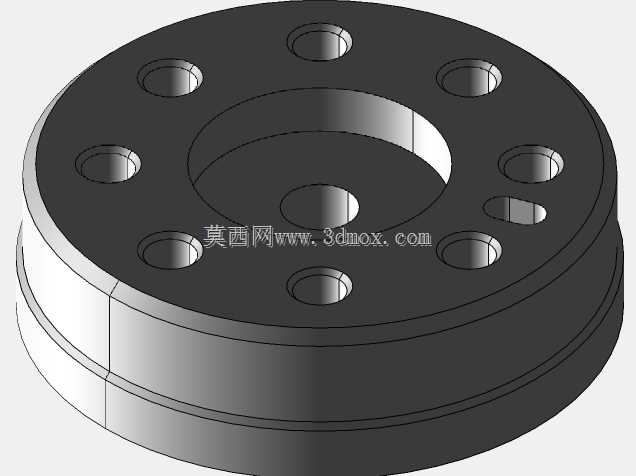

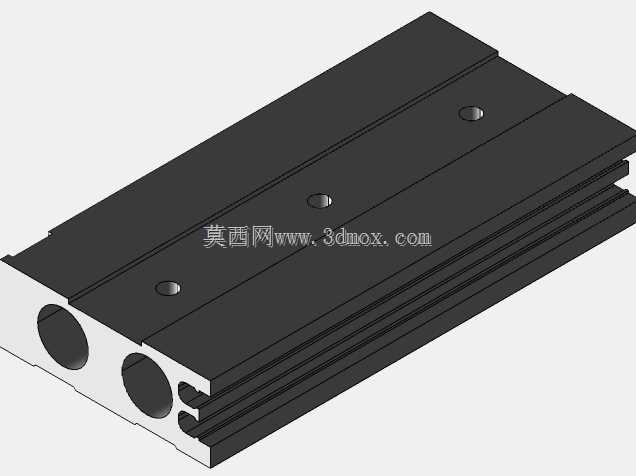

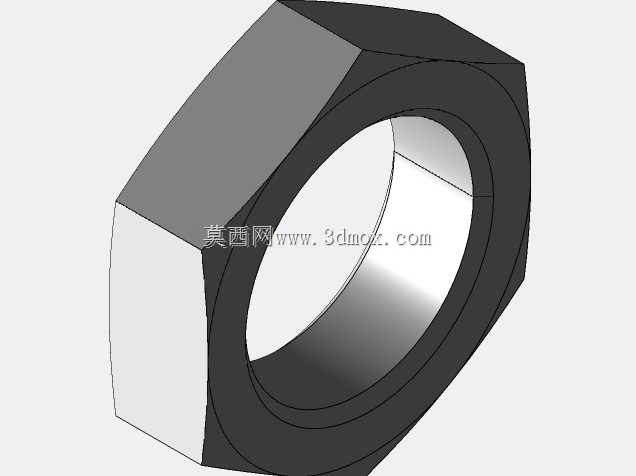

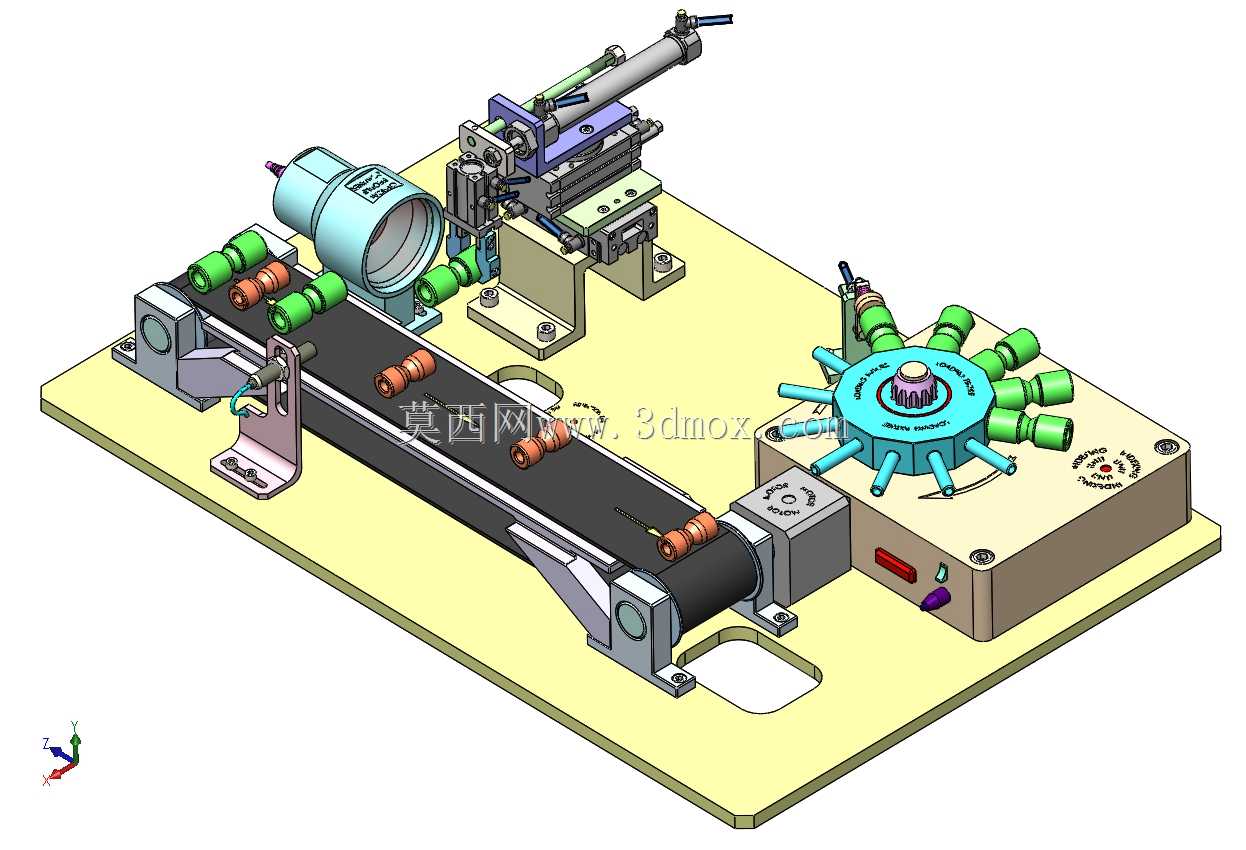

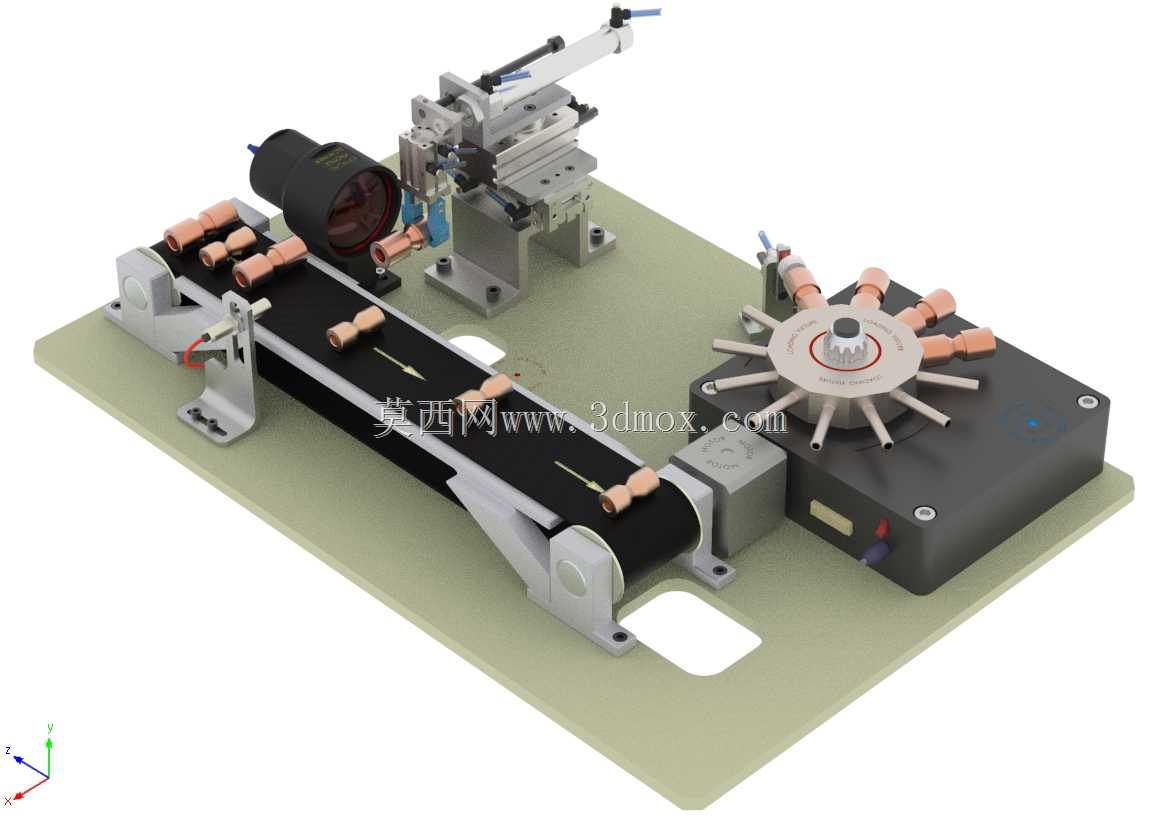

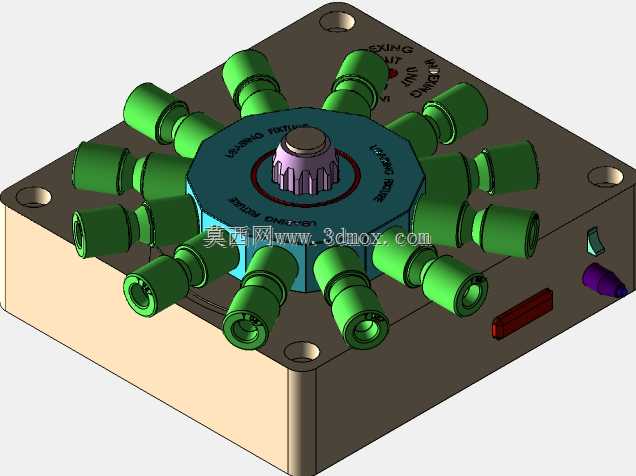

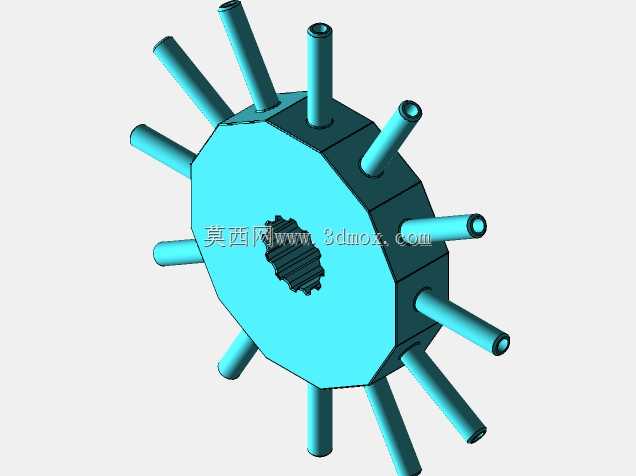

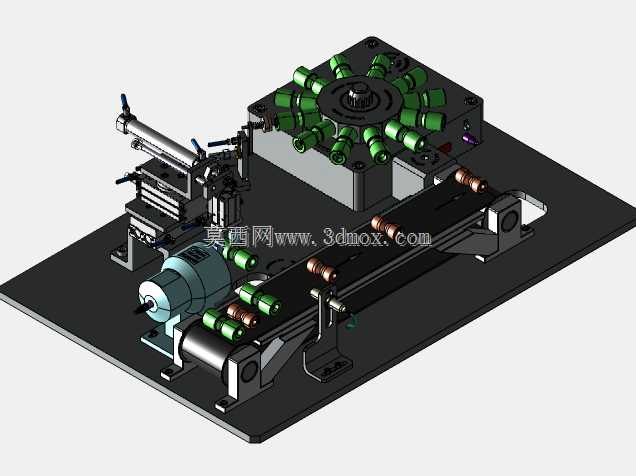

气动拾取放置臂集成式执行机构

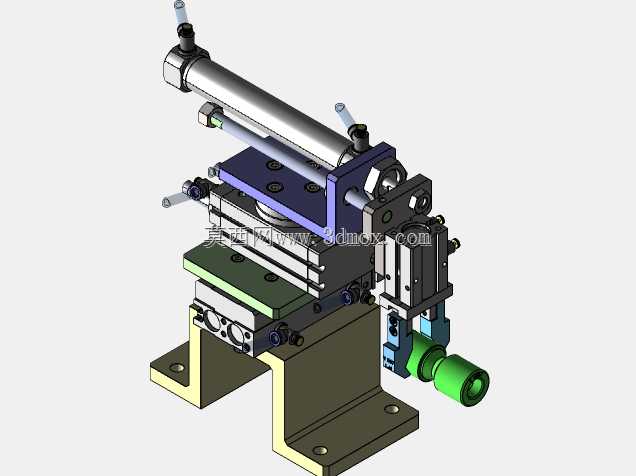

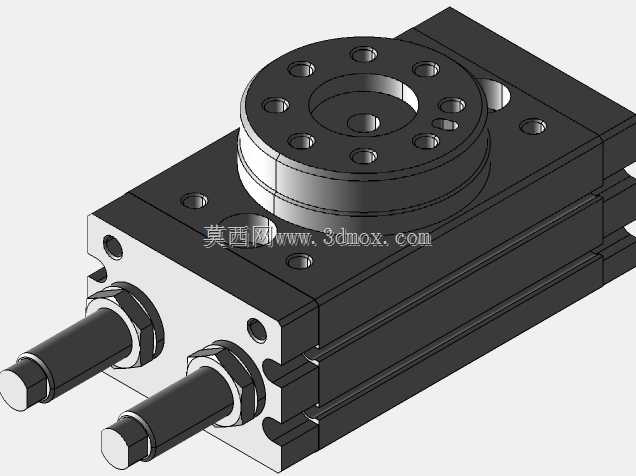

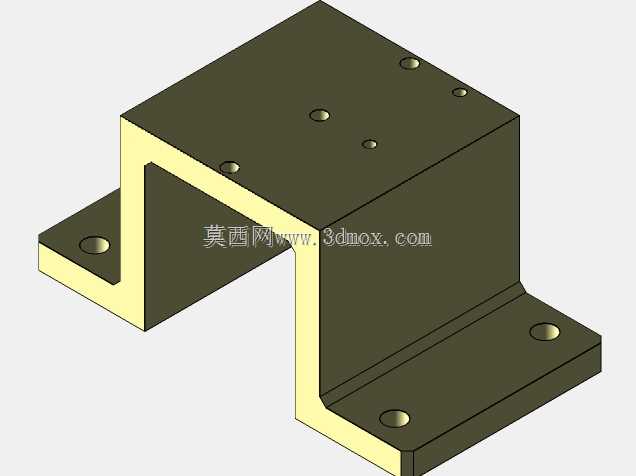

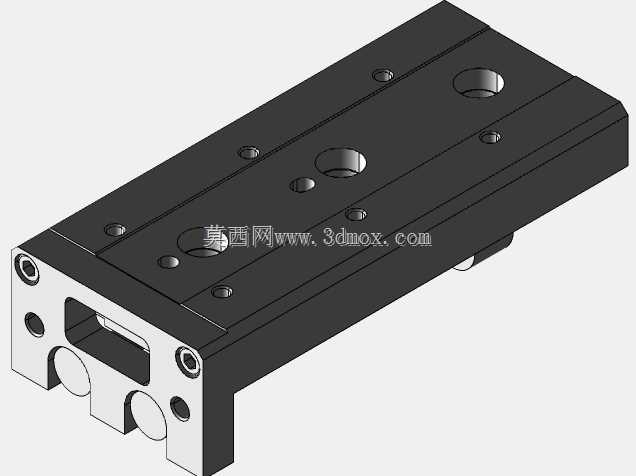

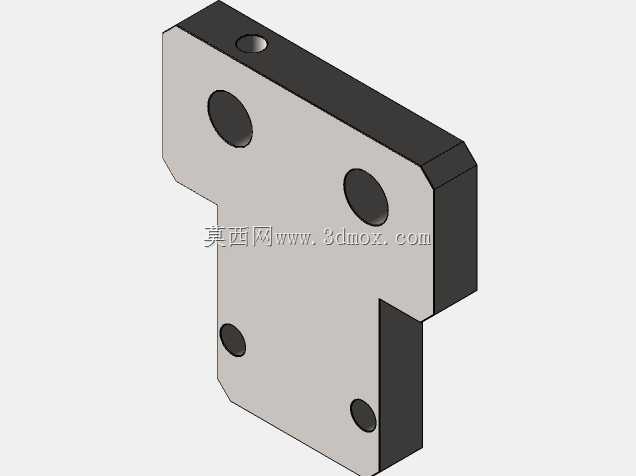

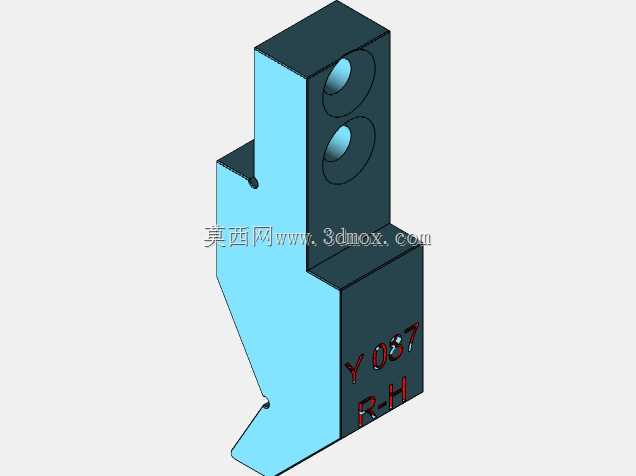

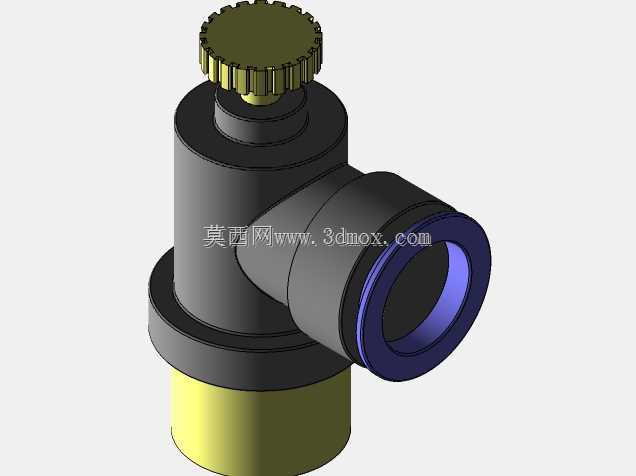

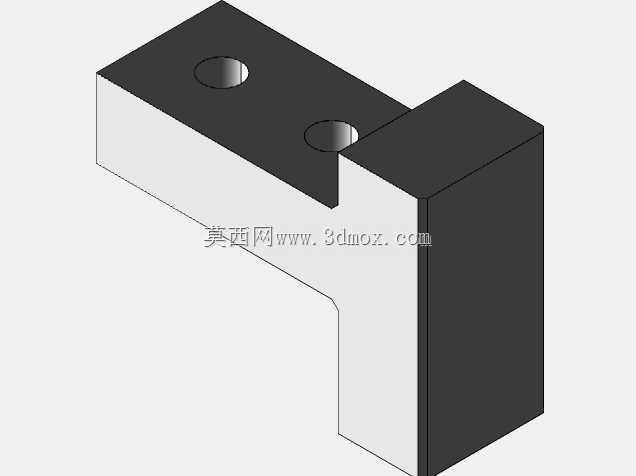

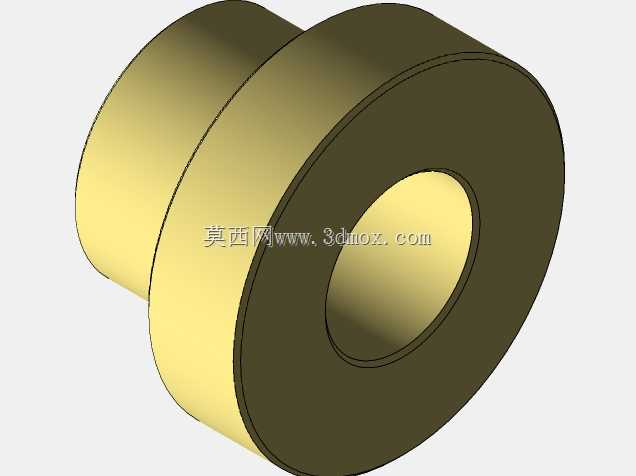

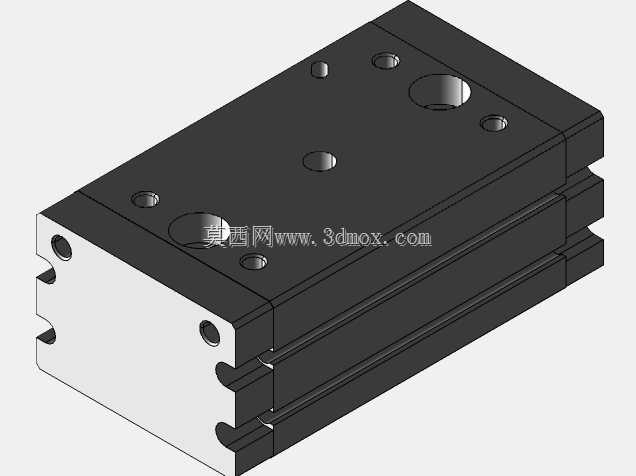

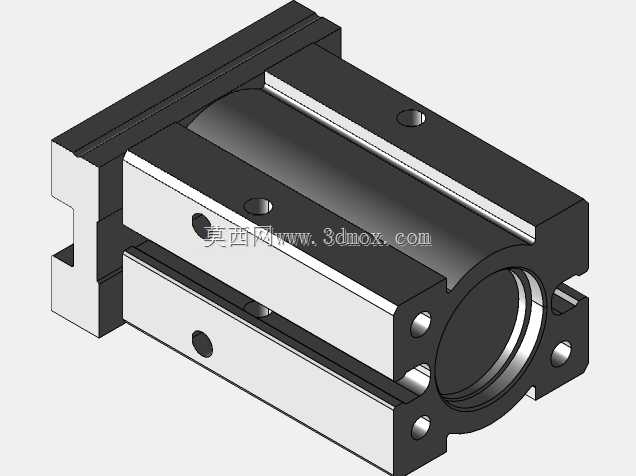

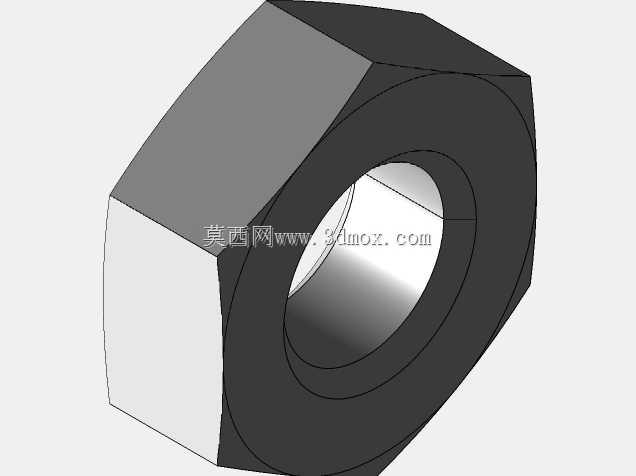

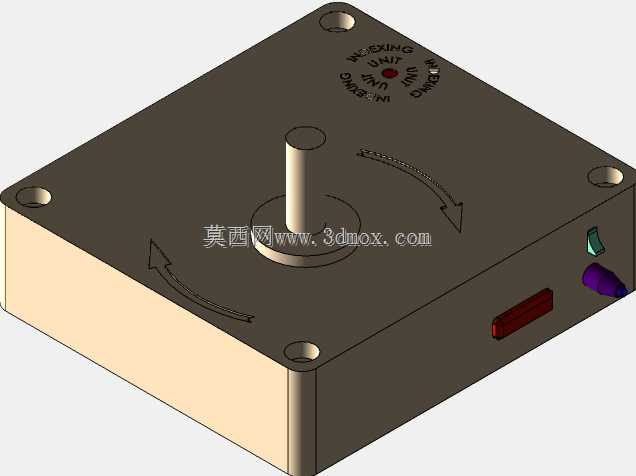

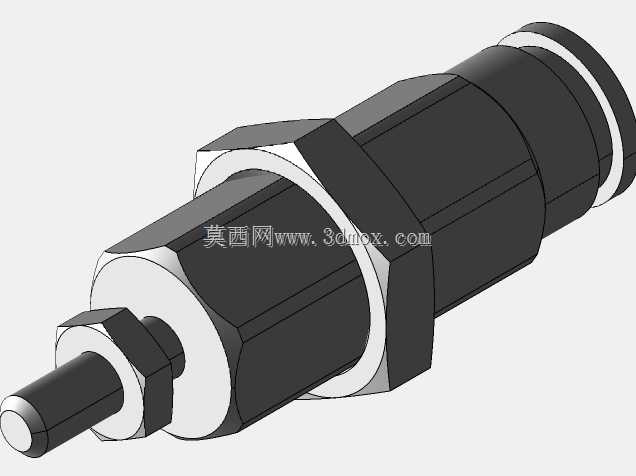

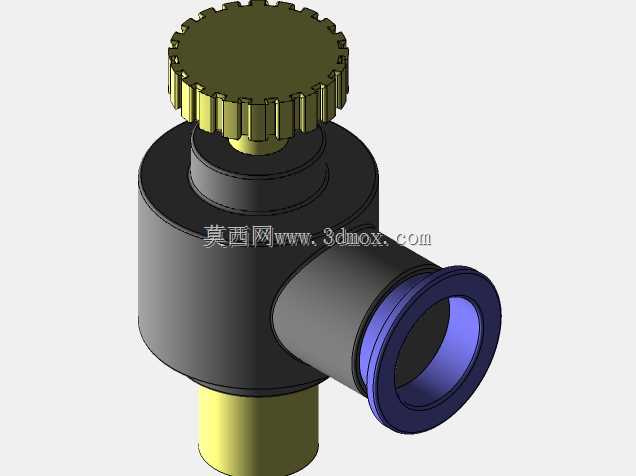

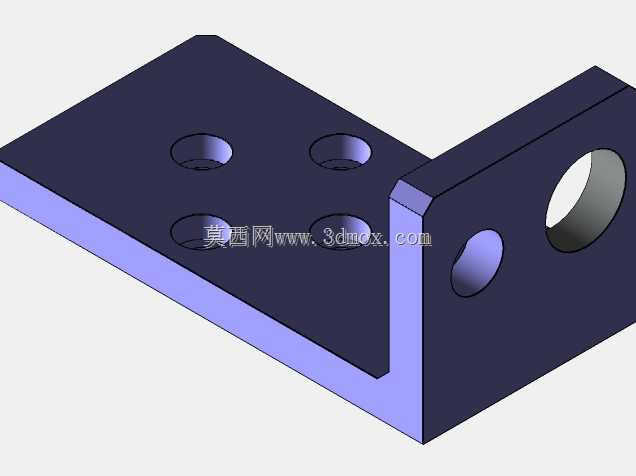

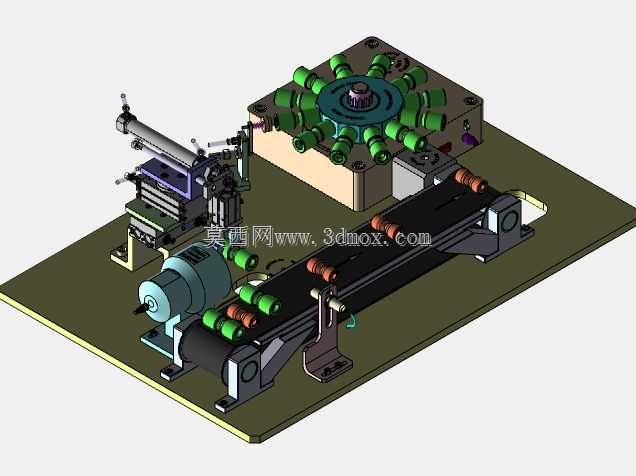

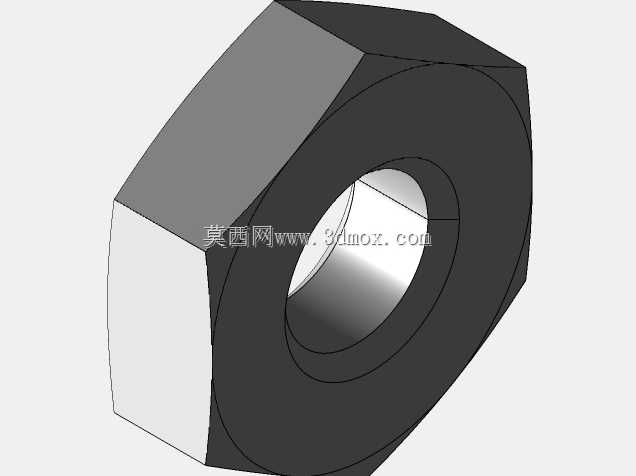

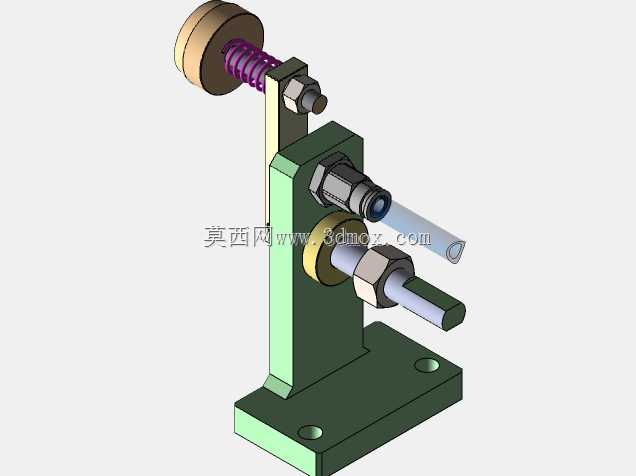

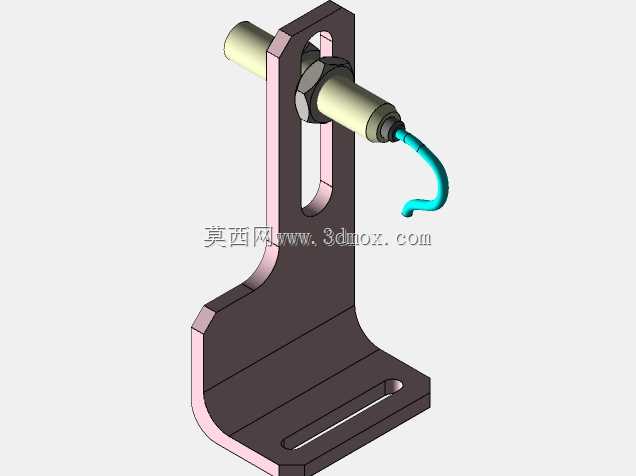

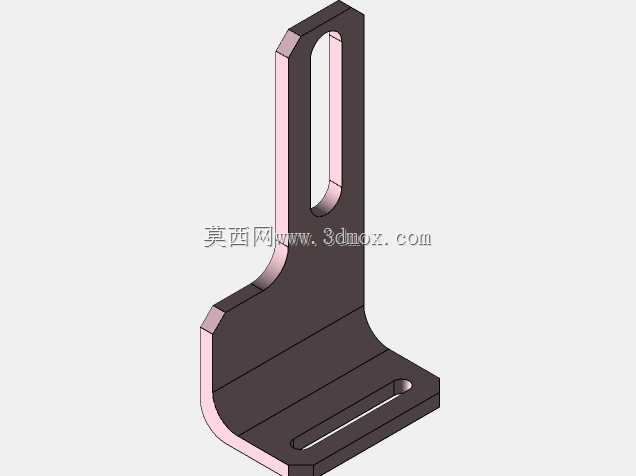

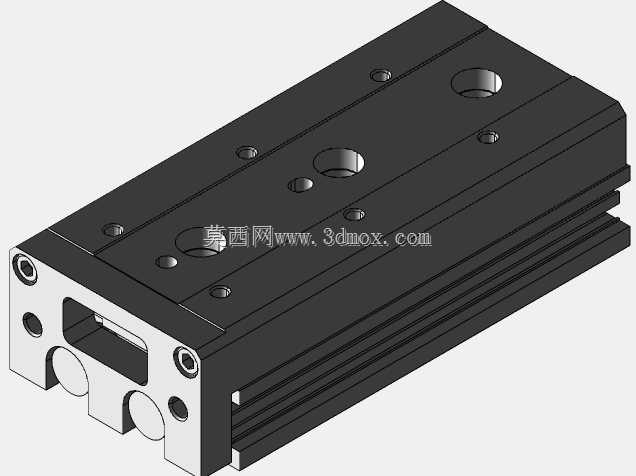

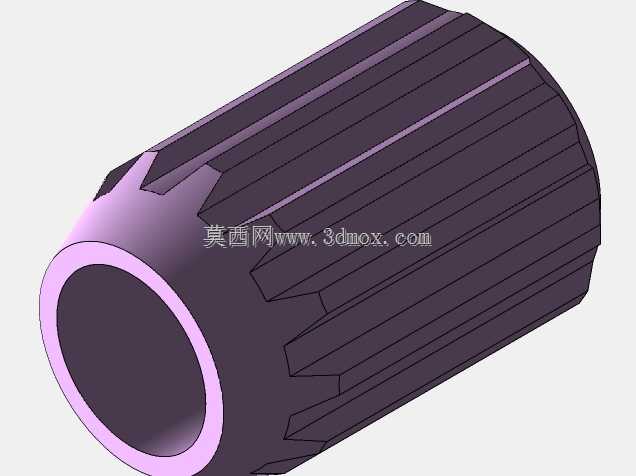

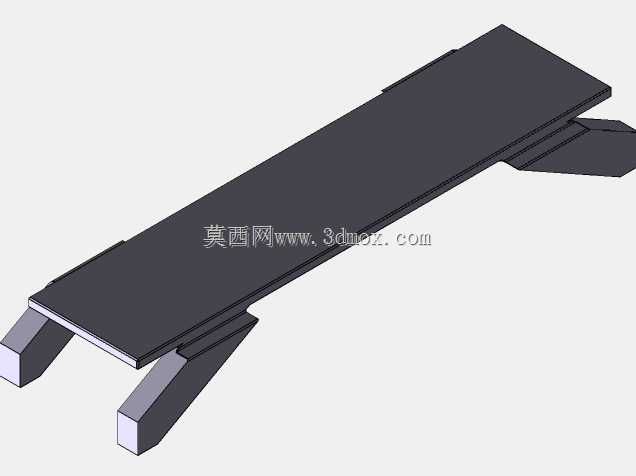

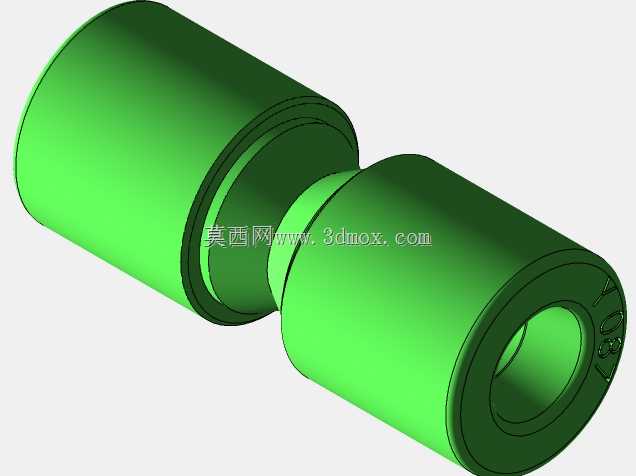

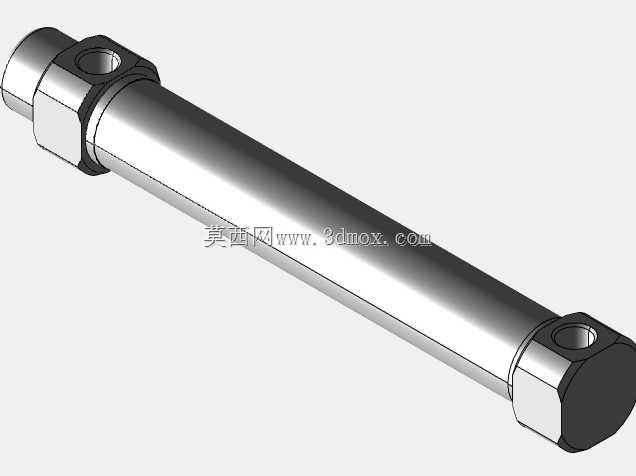

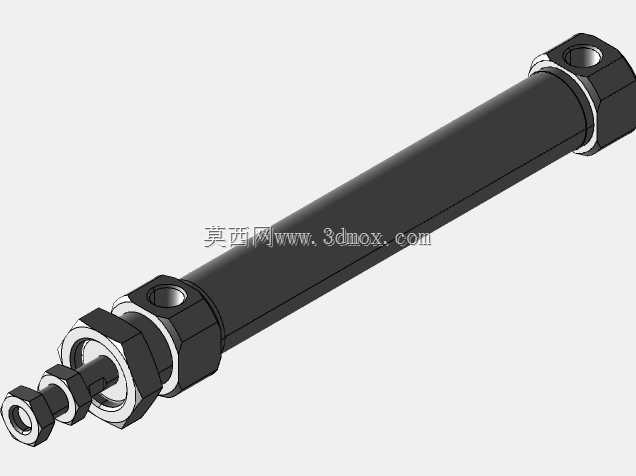

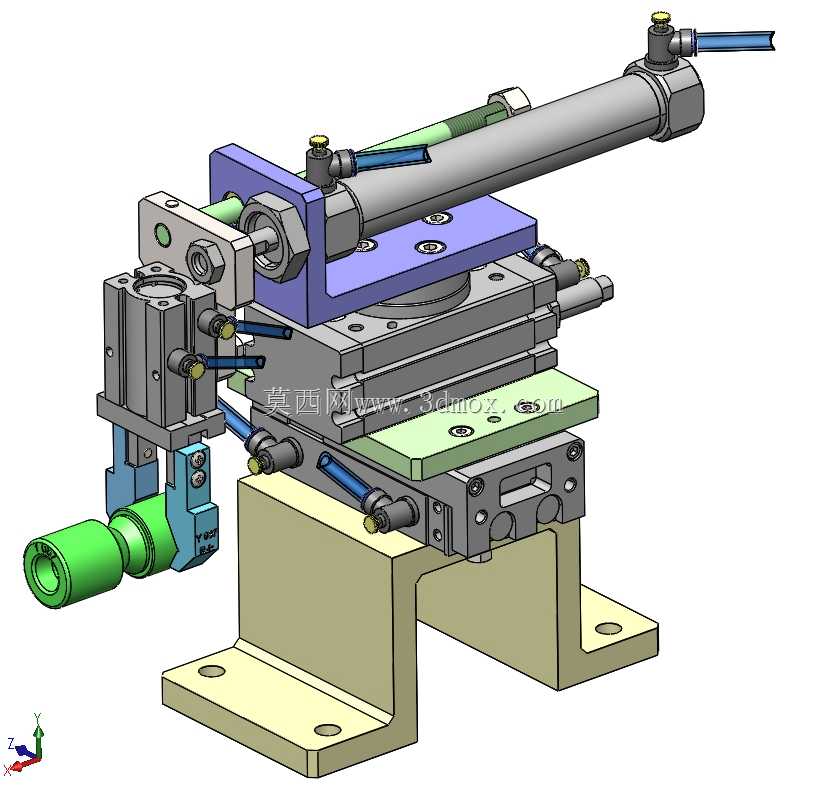

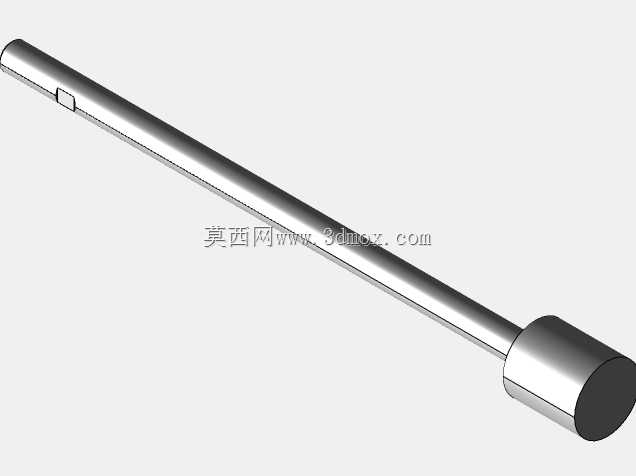

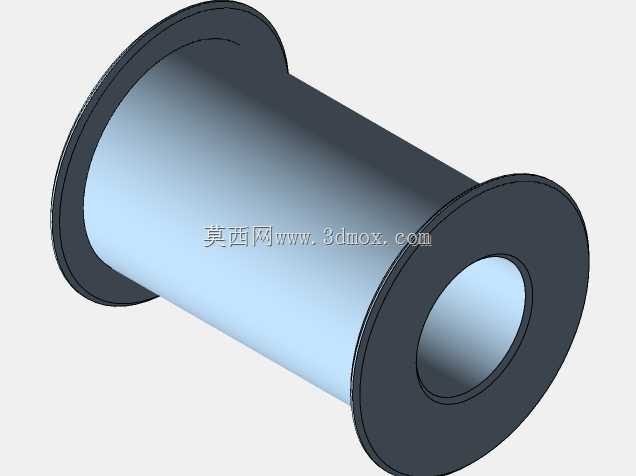

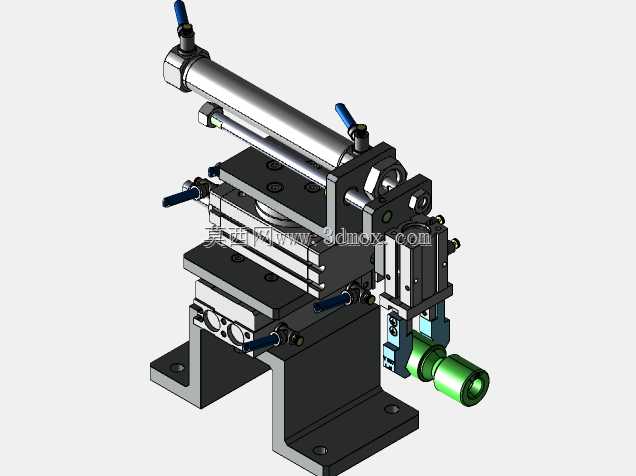

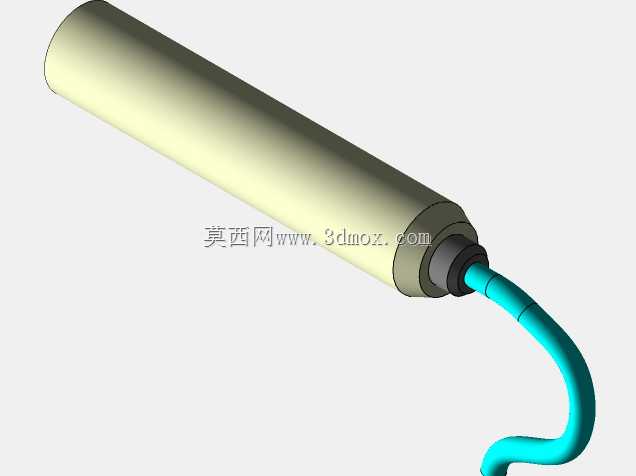

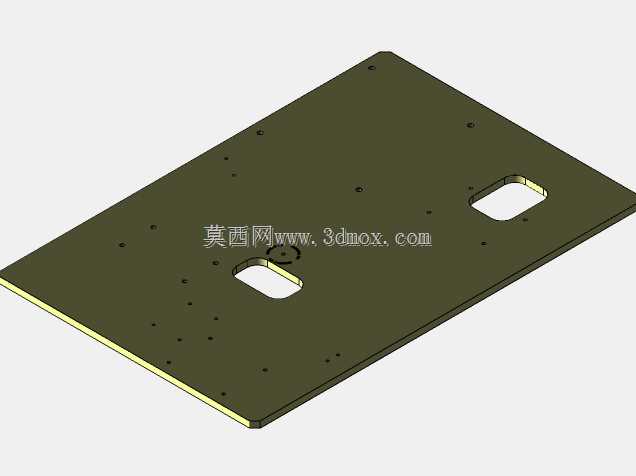

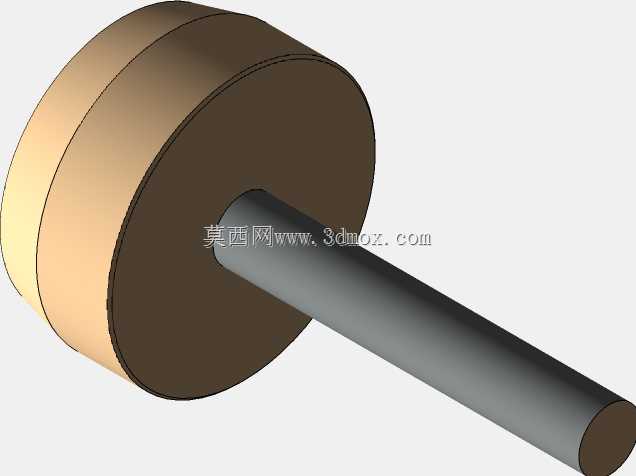

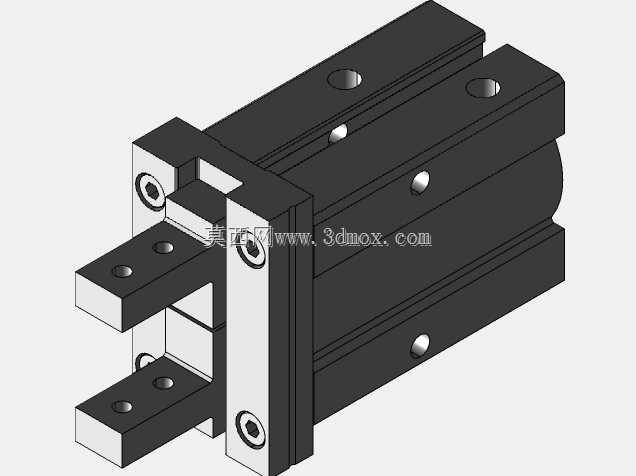

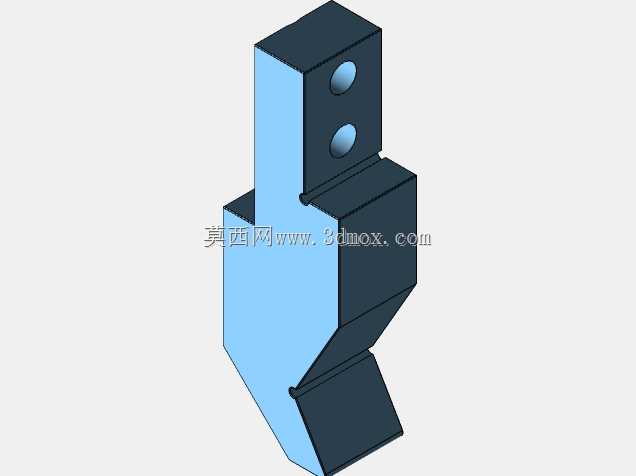

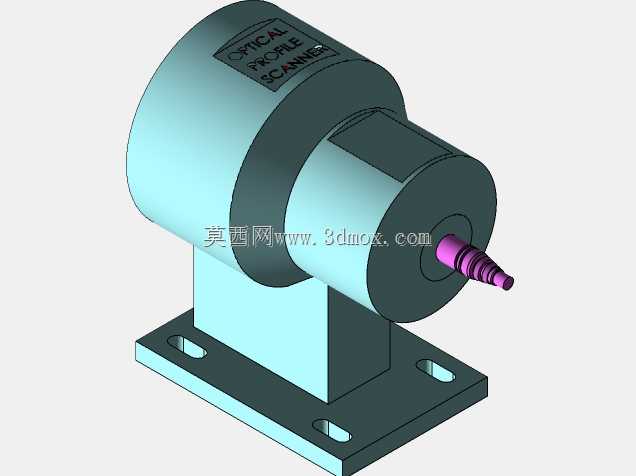

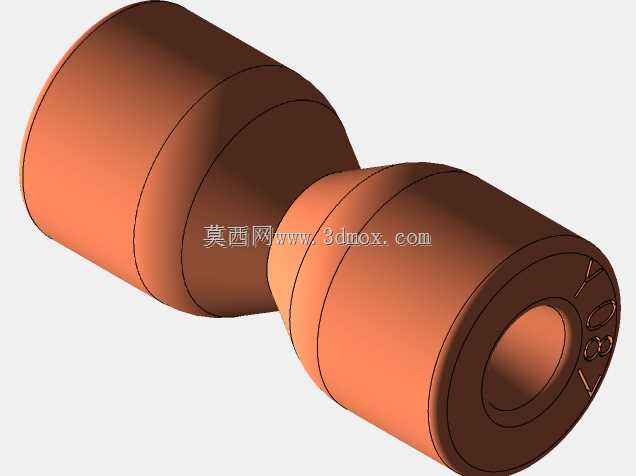

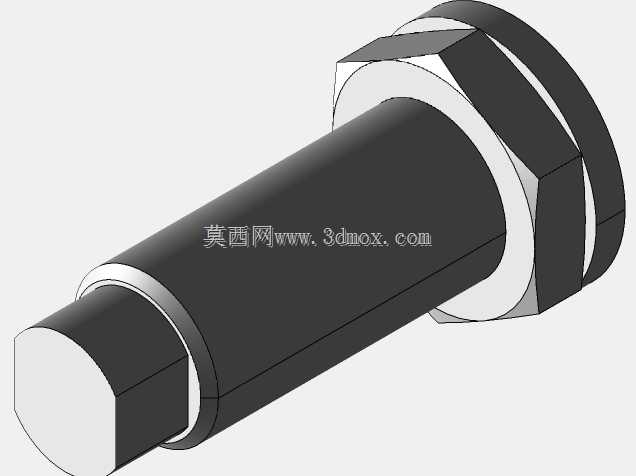

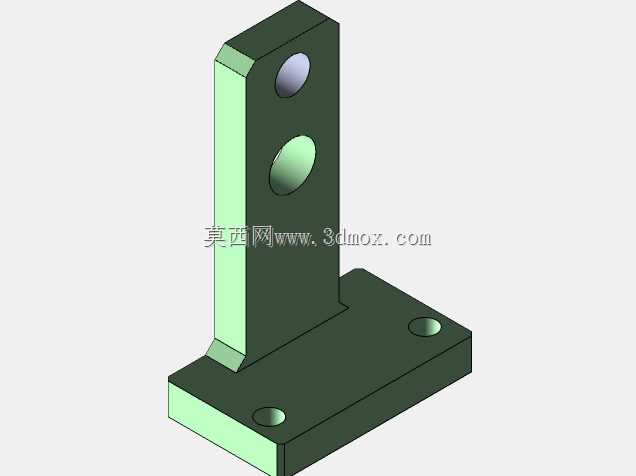

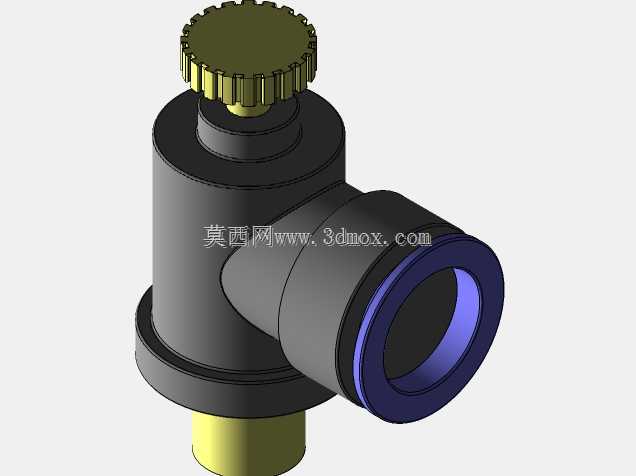

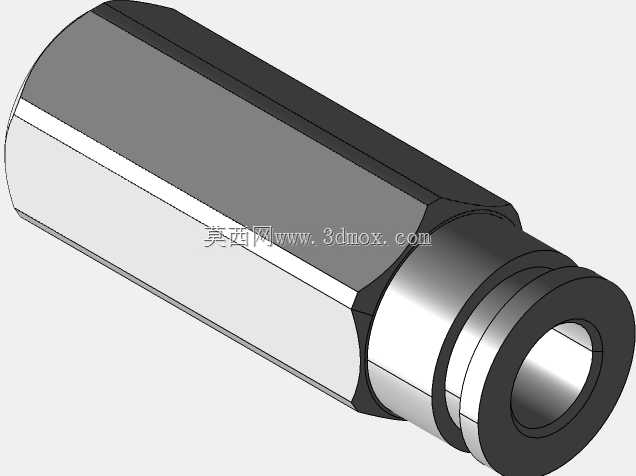

车间里零散工件的上下料工位，最容易出现的问题就是执行端动作冗余，多组气缸堆叠时气管干涉、定位偏移的隐患常年存在。这套气动拾取放置臂的结构设计，刚好把这些现场痛点压到了最低。底部安装座直接开了适配标准T型槽的长圆孔，不用额外做转接板就能锁在工作台面上，座体上方的线性导轨直接承托横向滑移的气缸组件，省去了中间的过渡连接板，整个横向行程的平行度公差能控制在0.02mm以内，不会因为多层板叠装出现累积偏差。旋转执行机构嵌装在滑移座的下沉槽里，输出轴直接连接夹爪安装板，没有多余的联轴器转接，旋转到位的重复定位精度不会因为传动间隙打折扣。前端夹爪的气路接口全部做在安装座的侧立面，气管顺着滑移板的走线槽排布，横向移动全程不会和固定座、周边工装剐蹭，哪怕长时间高频往复动作，气管的磨损速率也能降六成以上。夹爪的夹持块做了快换卡槽，换不同规格的铜质工件接头时，不用拆整个夹爪气缸，松两个紧定螺钉就能替换适配的夹头，换型时间能压缩到两分钟以内。横向驱动气缸的行程两端都装了液压缓冲器，硬接触的冲击力被缓冲器吸收后，滑移座到位时不会出现回弹偏移，拾取工件时不会因为震动碰伤工件表面。整个机构的所有连接孔位都做了锪平处理，内六角螺丝锁附后不会突出安装面，不会勾挂周边的管线或者操作人员的工装。气路的快插接头全部选的是直角弯头，贴在安装板侧面排布，不会突出机构的最大外轮廓，设备整体布局时不用额外预留避让气管的空间。夹爪的开合行程做了限位螺钉调节，针对不同直径的工件，不用更换气缸就能调整开合量，适配直径从6mm到20mm的轴类、套类工件。旋转机构的角度调节范围是0到180度，侧面有刻度标识，调整拾取和放置的角度时，不用反复打表校准，对着刻度拧锁紧螺钉就能快速到位。整套机构没有采用定制的异形加工件，所有的板材、气缸、导轨都是标准件，后期维护更换配件时不用单独开模加工，备件采购周期能缩短到当天就能更换。哪怕是在有少量切削液飞溅的机加工工位，所有的气动元件都选的是防溅型，安装板的表面做了硬质阳极氧化，不会因为长期沾附切削液出现锈蚀卡滞的问题。
