直插式大容量铝电解电容结构还原

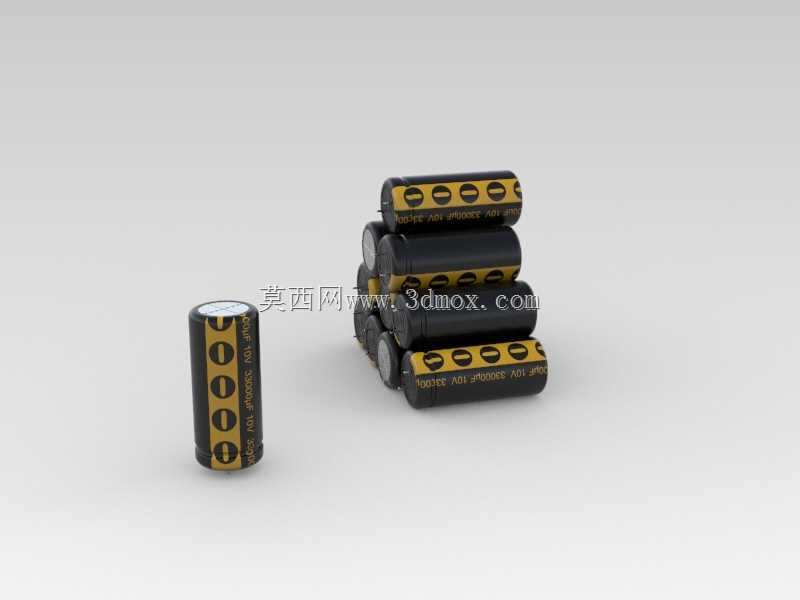

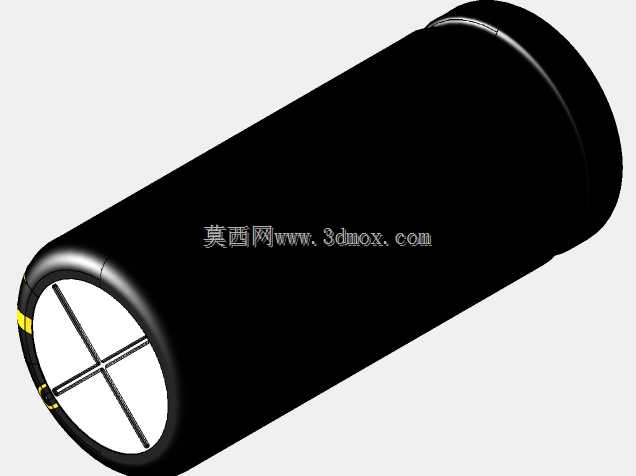

常规铝电解电容的卷绕芯包在封装时，铝壳与橡胶塞的压合位置常出现公差漂移，要么压接过紧导致橡胶塞开裂漏液，要么压接过松在波峰焊受热时内部电解液汽化顶出塞体，这也是很多电源板卡返修时电容鼓顶、脱板的核心诱因。还原这款直插铝电解电容的三维结构时，特意把铝壳卷边的圆弧过渡、橡胶塞的环形密封槽做了非对称公差预留，铝壳内壁靠近卷边的0.3mm区间做了微幅内凹处理，刚好卡住橡胶塞的凸起密封筋，不用额外打胶就能承受125℃工况下的内部蒸汽压，也不会因为压接应力集中让橡胶塞出现长期蠕变。引脚部分没有做理想化的等径圆柱，而是还原了引脚与橡胶塞穿接位置的滚花防滑结构，滚花深度控制在0.08mm，既能避免引脚在插拔、焊接受力时出现轴向窜动，也不会因为滚花过深刺穿橡胶塞的密封层。电容表面的参数标识区做了细微的磨砂质感处理，和铝壳主体的亮面氧化层形成0.2μm的粗糙度差，印刷标识在长期高温环境下不会因为铝壳热胀冷缩出现油墨脱落，哪怕经过三次回流焊温循，标识辨识度依然能满足产线来料检验的识别要求。叠放展示的多颗电容之间，特意把铝壳底部的绝缘覆膜厚度做了0.1mm的冗余设计，叠放时不会因为硬接触刮花相邻电容的外壳氧化层，也能避免引脚意外触碰其他电容外壳造成短路隐患。单颗直立电容的重心位置做了配重模拟，引脚伸出长度与本体重量的匹配度刚好满足自动插件机的供料轨道要求，不会在轨道输送时出现翻倒、卡料的情况，橡胶塞与铝壳的同轴度公差控制在0.05mm以内，插件时引脚能精准对准PCB板的安装孔，不需要额外人工扶正就能完成波峰焊固定。
