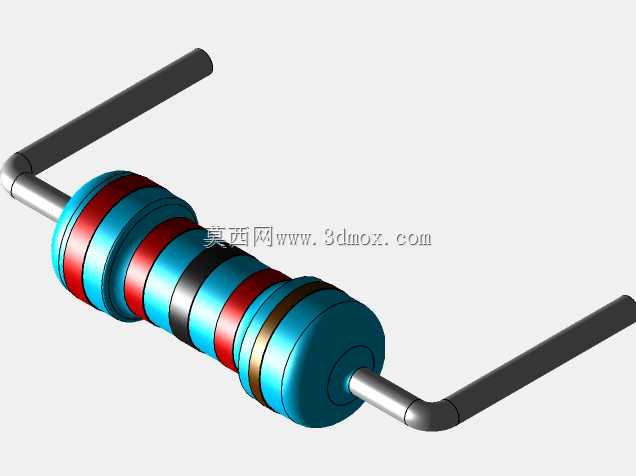

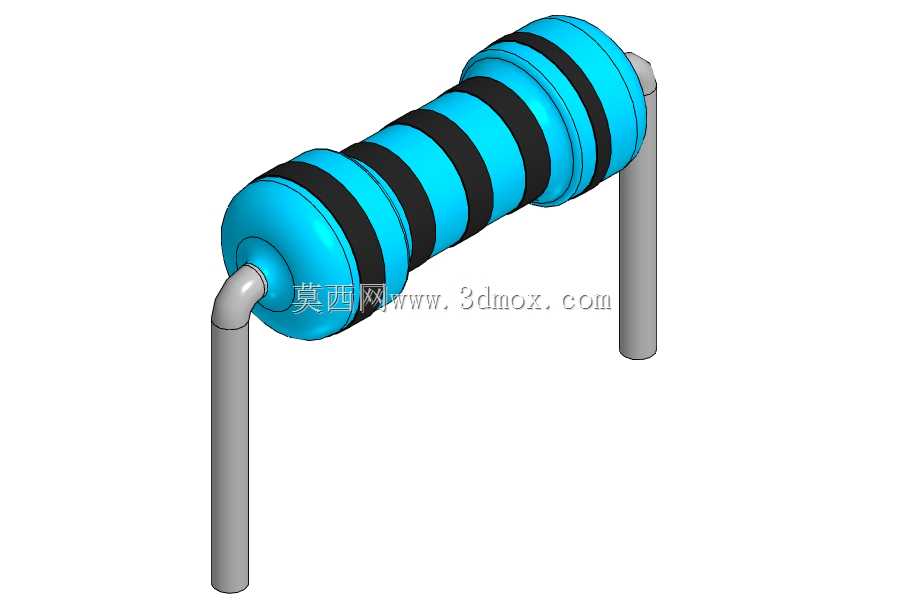

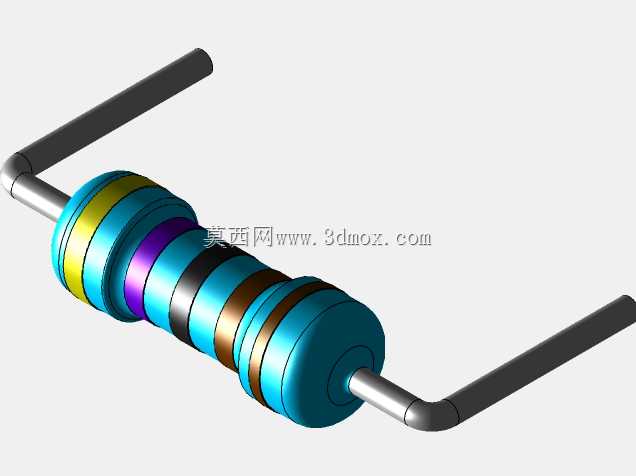

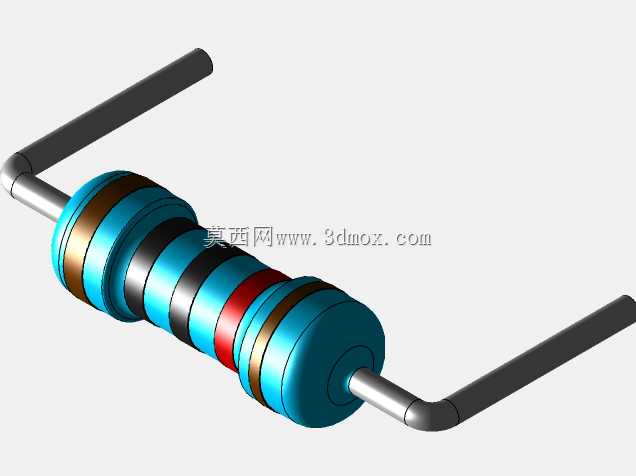

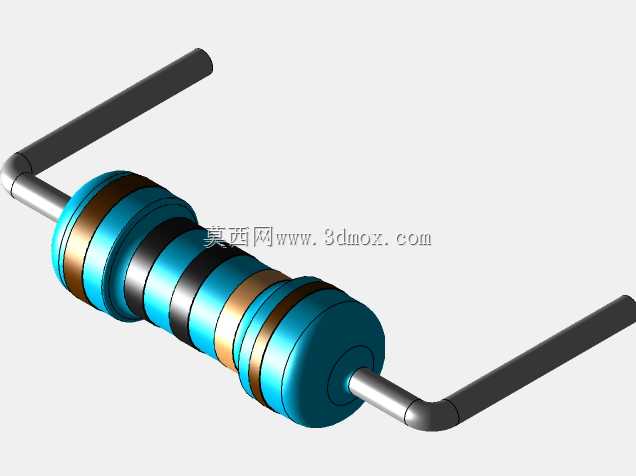

0.25W直插碳膜电阻器精细三维结构

小功率直插电阻在波峰焊工序里常出现引脚形变、本体封层受热鼓包的问题，根源在于前期结构设计阶段没有匹配产线加工的实际公差带，这款0.25W电阻的三维结构还原，完全围绕产线加工适配的核心需求做细节校准。引脚弯折处的圆角半径没有照搬理论值，特意留了0.15mm的过渡圆弧，避免弯折应力集中导致引脚脆断，同时引脚伸出本体的长度严格控制在3.2mm，刚好匹配通用PCB板的通孔插装深度，既不会因为引脚过长导致剪脚工序残留锡渣，也不会因为过短造成焊盘浸润不足。电阻本体的色环区域做了微凹的环带处理，不是简单的平面贴图，环带深度0.08mm，刚好能让丝印的色环油墨嵌在槽内，避免流转过程中摩擦掉字，哪怕经过回流焊的高温区，色环标识也不会因为封层热胀冷缩出现移位。两端的金属帽和陶瓷本体的配合面做了微小的锥度，过盈量控制在0.02mm，既保证金属帽压接后不会松脱，也不会因为压接力过大撑裂陶瓷基体，金属帽边缘的倒角特意做了0.1mm的圆弧过渡，避免插装时刮伤PCB通孔的铜箔层。很多同类型电阻模型忽略了本体蓝漆封层的厚度差异，这款模型里封层在金属帽衔接处做了薄边过渡，还原真实生产中浸漆工序的流平效果，不会出现直角衔接的生硬感。引脚的表面粗糙度也做了对应设置，靠近焊盘的段做了微粗糙处理，模拟真实元件引脚的镀锡层纹理，能提升焊锡的附着强度，远离焊盘的上段则相对光滑，减少插装时的摩擦力。哪怕是本体上的细小脱模斜度也没有省略，陶瓷基体的脱模斜度控制在0.5度，完全匹配注塑成型的工艺参数，不会出现上下等径的理想化结构，避免后续开模时出现脱模卡滞的问题。这些细节的校准，让这个模型不止是外观展示的载体，更能直接用于产线工装设计、焊盘尺寸校核、插装路径模拟的实际工程环节，不用再做二次结构调整就能对接生产端的需求。
