微瓦级太阳能电池供电转换电路板

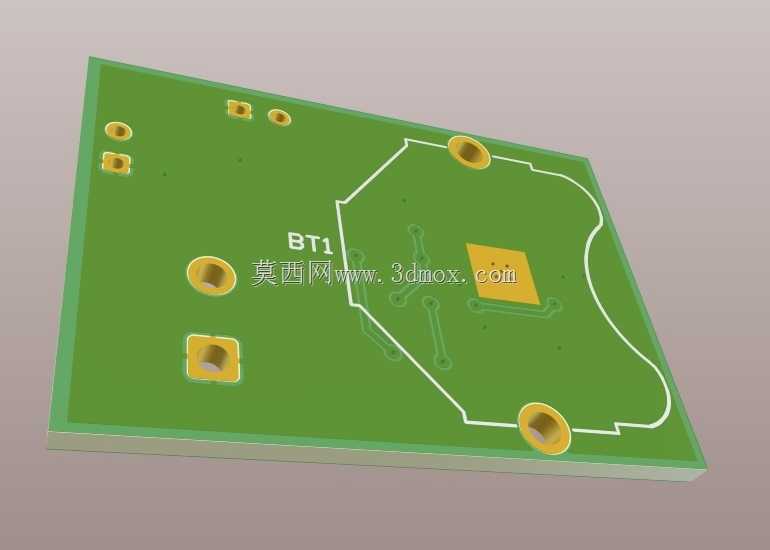

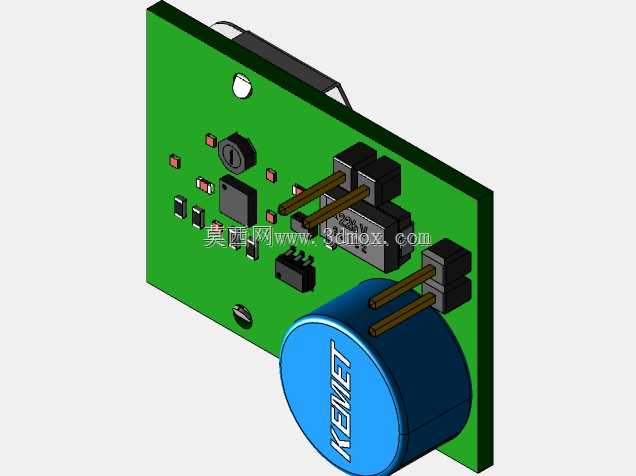

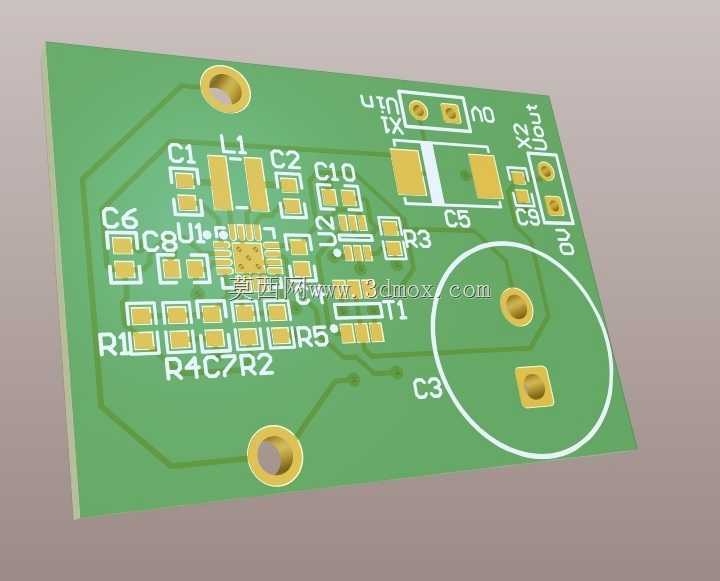

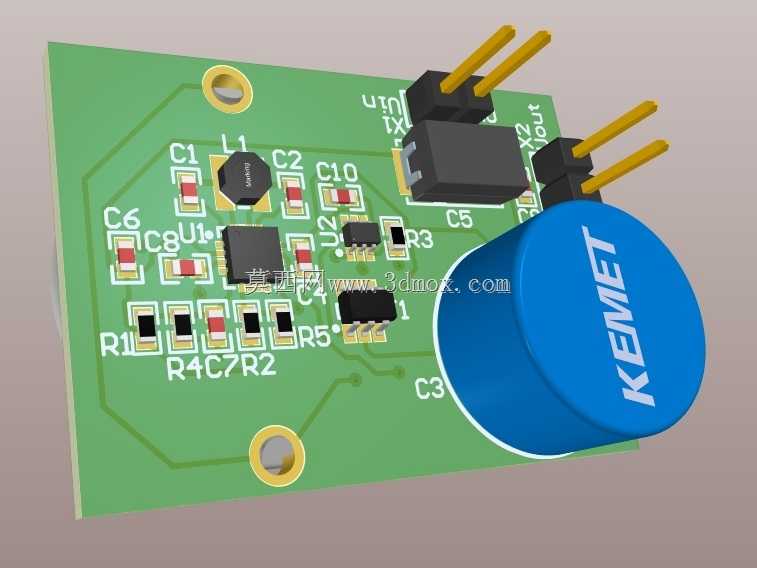

室内低功耗物联网节点的供电设计，最容易踩的坑是弱光下能量采集效率不足，备用电池与主供电回路的切换逻辑容易出现电压倒灌，拖垮本来就微弱的太阳能输入功率。这块转换板的布局完全围绕微瓦级能量传输的损耗控制展开，主功率回路的走线刻意做短做宽，从太阳能输入焊盘到电源管理芯片的路径没有多余弯折，尽可能降低铜箔阻抗带来的微功率损耗。板上的大尺寸KEMET钽电容紧贴电源管理芯片的输出引脚布置，容性负载的引线长度被压到最短，避免长走线带来的等效串联电阻抬升，影响瞬态供电响应。板边的两个镀金安装孔做了金属化接地处理，安装时既能通过铜柱实现结构固定，也能顺带拓展散热路径，避免芯片长时间微功率工作时的积热影响转换效率。排针接口的引脚间距严格遵循通用接插件标准，焊盘做了泪滴处理，波峰焊时能减少焊盘剥离的风险，批量生产时不用额外补焊修整。板上的阻容元件全部采用0805封装，兼顾小尺寸布局需求和手工焊接的可操作性，学生实训或者小批量打样时，不用借助高精度贴片机也能完成焊接组装。备用电池的触点位置特意预留了CR2032纽扣电池的安装空间，触点弹片的焊盘做了加大处理，反复更换电池也不会出现焊盘脱落的问题。弱光工况下，太阳能板的输出电流往往只有微安级别，板上的采样电阻特意选了高精度低温度系数的型号，避免电阻温漂导致的功率检测偏差，让能量管理逻辑能精准判断当前输入功率，灵活切换储能电容充电、负载供电、备用电池补能的工作模式。铺铜区域没有做全铜填充，而是按照信号回路的走向做了分区铺地，数字地和功率地在芯片下方单点连接，避免功率回路的开关噪声串入采样信号，影响低电压下的工作稳定性。丝印层的标识清晰标注了每个引脚的功能和元件极性，焊接时不用反复对照原理图，能大幅降低组装时的错焊概率。
