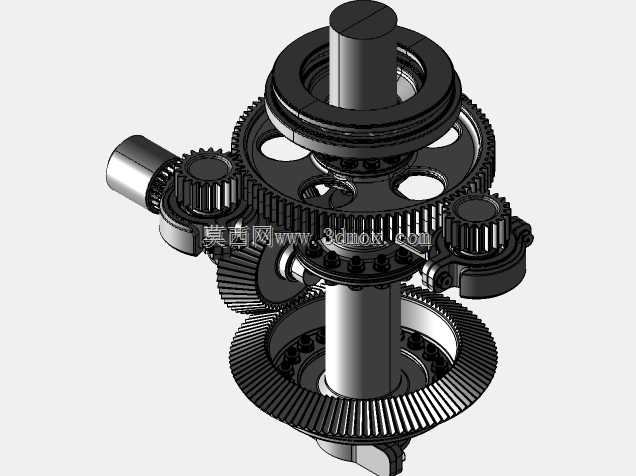

直升机传动用行星齿轮组结构

航空传动场景下的行星齿轮模块，最先要直面的是高载荷下的偏载隐患，常规行星架的刚性不足会导致行星轮轴在交变扭矩下出现微幅形变，直接让齿面接触应力沿齿宽方向分布不均，轻则出现点蚀剥落，重则断齿引发传动失效。这套结构在行星架的连接位做了加厚凸台设计，每根行星轮轴的安装座都做了一体式铣削成型，没有采用常见的装配式销轴结构，避免了配合间隙在高频振动下不断扩大的问题，内齿圈的外侧做了周向均匀分布的减重孔，孔边缘都做了R3的圆弧过渡，不会在减重后出现应力集中的薄弱点。太阳轮的输入轴和齿轮本体采用一体化结构，取消了传统的键连接传动，靠轴齿一体的结构传递大扭矩，没有键槽带来的应力集中缺口，能承受直升机传动系统瞬时的峰值扭矩冲击。行星轮的两侧都加装了薄型推力垫片，垫片的内孔和行星轮轴的配合公差控制在H7/g6，既不会因为间隙过大出现垫片窜动，也不会因为过盈导致垫片卡滞影响行星轮自转。齿圈的端面和壳体的配合止口做了0.02mm的过盈设计，装配时通过热装工艺完成嵌套，冷却后能牢牢固定齿圈位置，不会在大扭矩下出现齿圈跟转的问题。输出端的连接法兰和行星架采用螺栓组连接，每个螺栓孔都做了锪平处理，螺栓拧紧后端面完全贴合，不会出现螺栓受剪的情况，所有齿轮的齿向都做了微量的修形处理，抵消装配误差和负载形变带来的啮合偏移，让齿面接触斑点始终保持在齿宽的中间区域。输入端的轴承位做了双轴承并排布置，两个轴承之间加装了间隔套，间隔套的两端面平行度控制在0.01mm以内，保证轴承不会出现偏载，延长高速运转下的轴承寿命。整个模块的润滑通道都做了内置设计，润滑油通过行星架中心的油道直接输送到每个行星轮的啮合位置，不需要额外加装外部润滑管路，减少了泄漏点的同时，也让润滑更直接高效，哪怕在大仰角飞行的姿态下，也能保证啮合齿面有足够的润滑油膜，避免干摩擦导致的齿面快速磨损。
