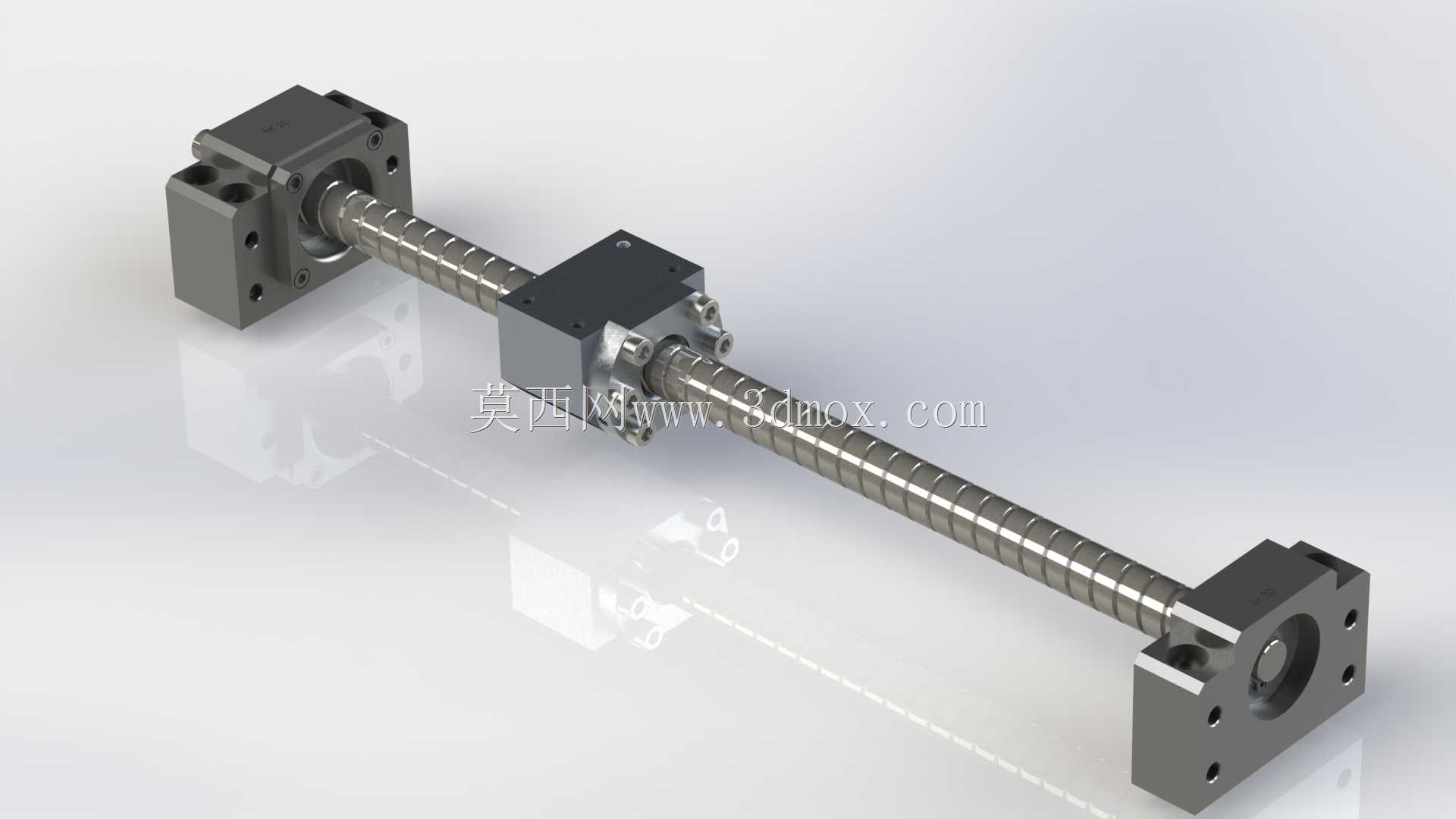

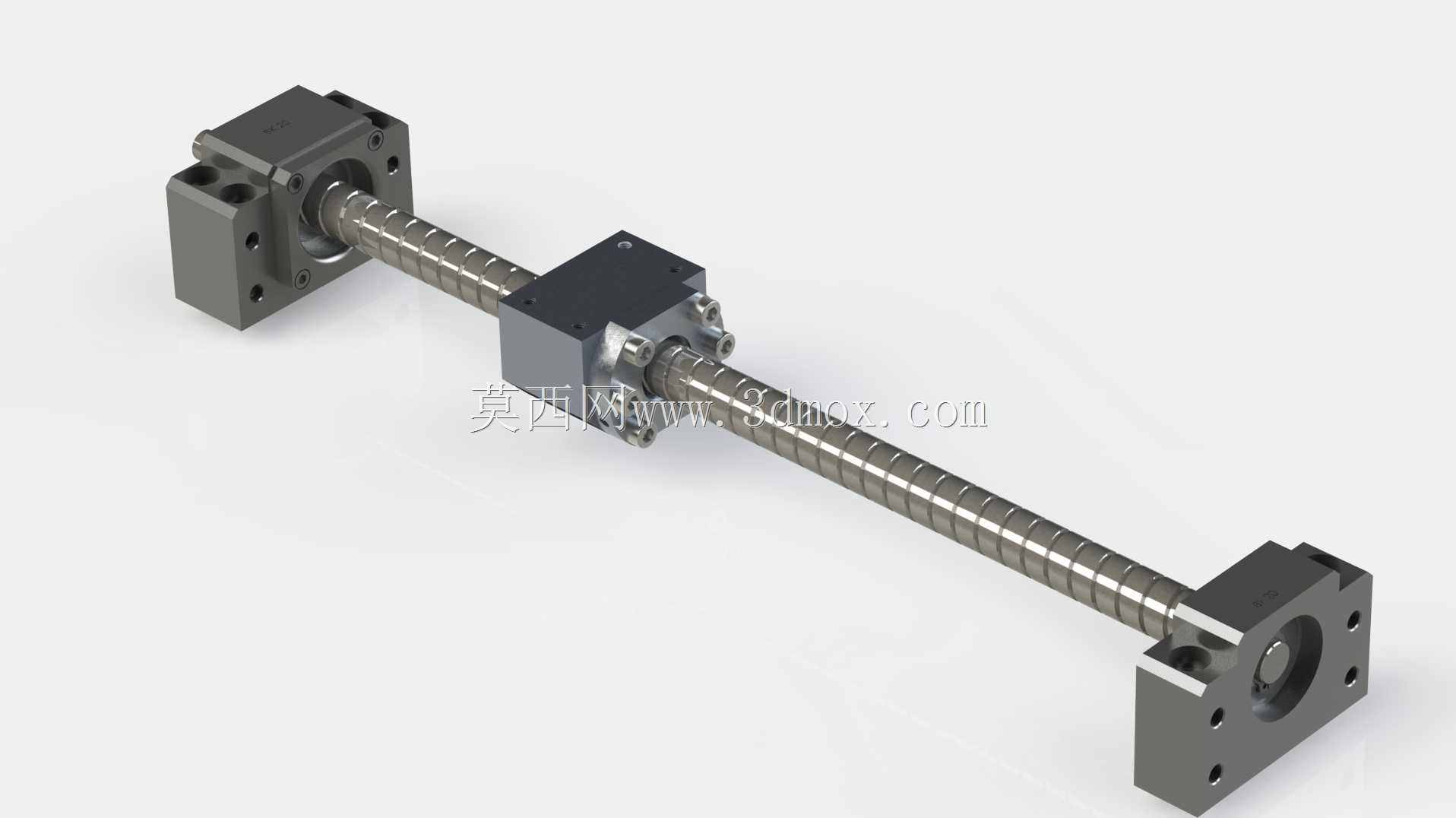

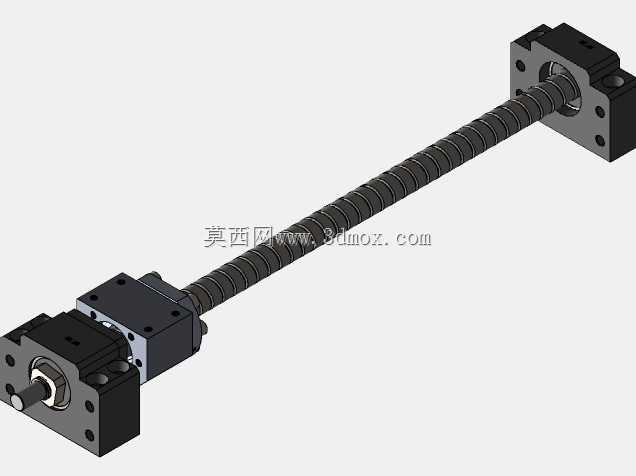

滚珠丝杠支撑座配套传动组件

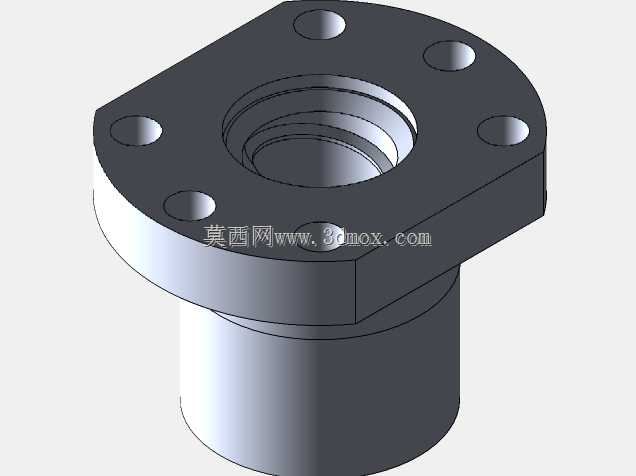

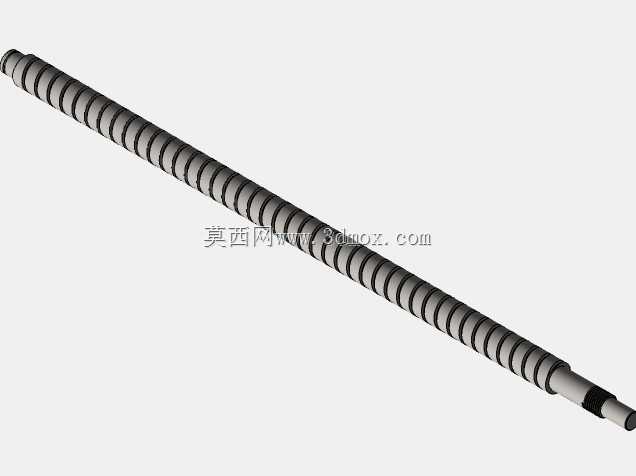

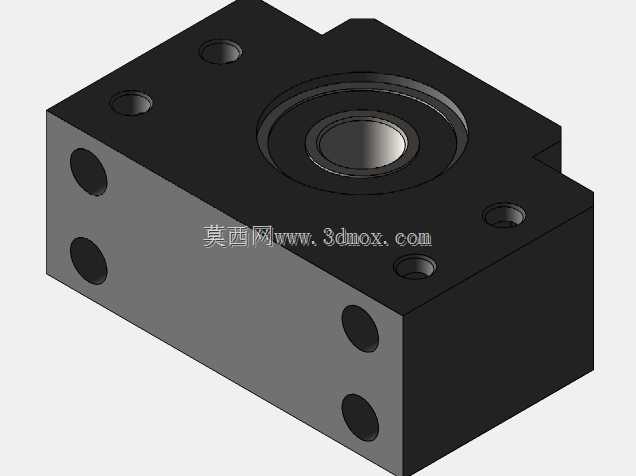

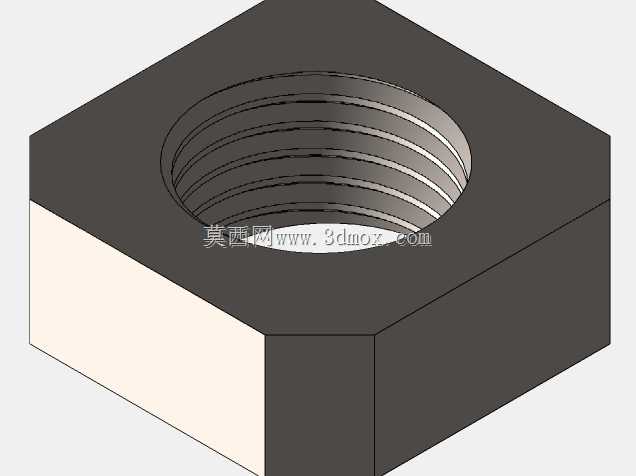

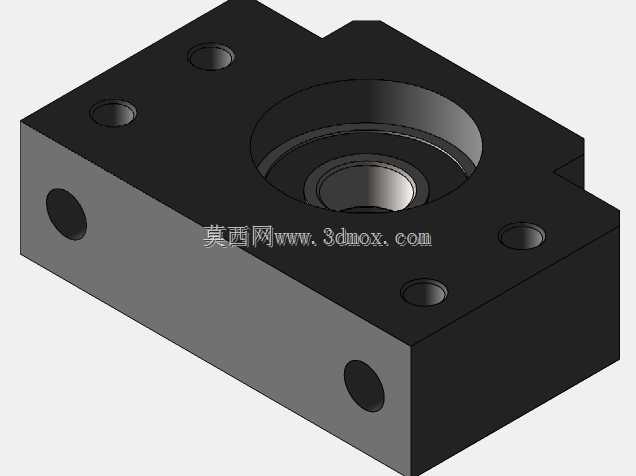

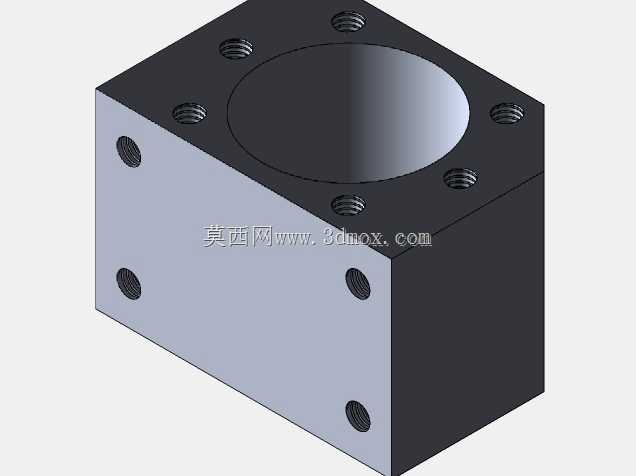

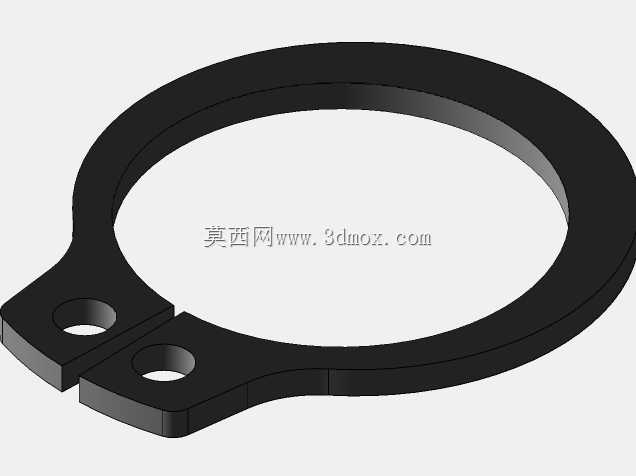

常规滚珠丝杠装配时最容易被忽略的就是支撑端与固定端的同轴度偏差，现场调试中哪怕0.02mm的偏移都会导致丝杠运转时出现周期性卡顿，长期运行还会造成螺母滚道点蚀、钢珠剥落的早期失效。这套组件在结构设计阶段就把BK20与BF20支撑座的安装基准面做了共面公差约束，座体的定位销孔与轴承安装孔的位置度公差控制在0.01mm以内，不需要现场反复修磨垫片就能保证丝杠两端的支撑同轴度。丝杠轴端的卡圈槽位置经过反复校核，既保证卡圈安装后能完全限制轴承内圈的轴向窜动，又不会因为槽深过大削弱轴端的抗扭强度，2010规格的丝杠导程搭配加厚的法兰螺母，在额定动载荷下的轴向变形量比普通薄螺母降低了近三成。支撑座的轴承腔预留了合理的润滑脂存储间隙，端盖上的密封槽尺寸适配丁腈橡胶密封圈，既能阻挡加工现场的切削液、金属碎屑进入轴承腔，又不会因为密封过紧增加运转阻力。螺母座的连接孔做了沉头避让设计，安装螺栓完全沉入座体内部，不会和外围的防护钣金、拖链产生运动干涉。轴端的锁紧螺母配合止动垫圈使用，不需要额外打螺纹胶就能在高速往复运动中保持锁紧状态，避免长期运行后出现螺母松脱导致的定位精度丢失。整套组件的所有配合面都做了倒角去毛刺处理，装配时不需要额外修锉就能顺畅完成组装，支撑座底部的安装槽适配标准机床T型槽螺栓，不需要额外加工转接板就能直接固定在滑台底座上。丝杠滚道的表面粗糙度要求控制在Ra0.8以下，和钢珠的接触应力分布更均匀，在高速进给工况下的温升比普通研磨丝杠低15%左右，长时间连续运行也不会因为热伸长导致定位精度超差。
