复古摆式平衡蒸汽机机械结构

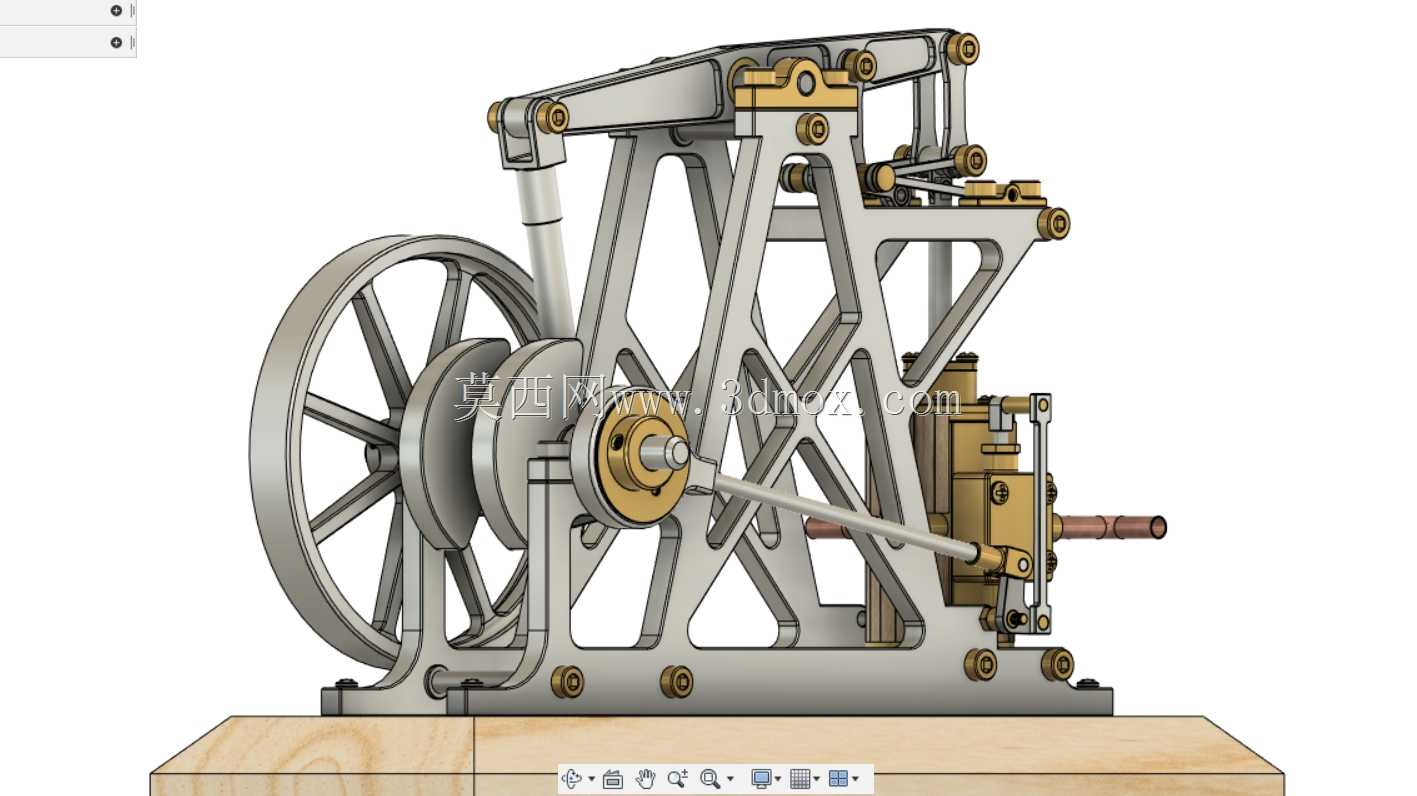

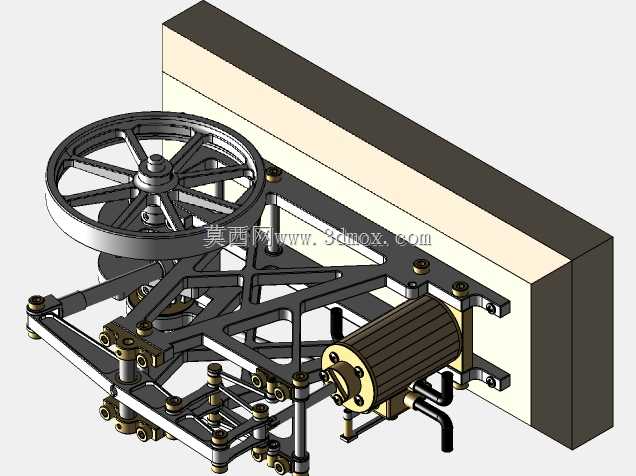

小型往复式动力机械的振动抑制一直是桌面级演示装置的核心痛点，常规单缸蒸汽机运行时活塞侧推带来的横向力矩会直接传导到底座，不仅会让整机在木质台面上出现滑移，长期运行还会导致铰接销轴出现单侧偏磨，缩短演示装置的使用寿命。这套平衡式蒸汽机的结构设计刚好针对性消解了这类问题，顶部的平行四边形摆架不是单纯的装饰性构件，两组对称布置的连杆会把活塞往复运动产生的侧向力完全抵消，运行时只有飞轮的旋转惯性保持稳定输出，底座不需要额外的螺栓固定就能平稳放置在平整台面上。

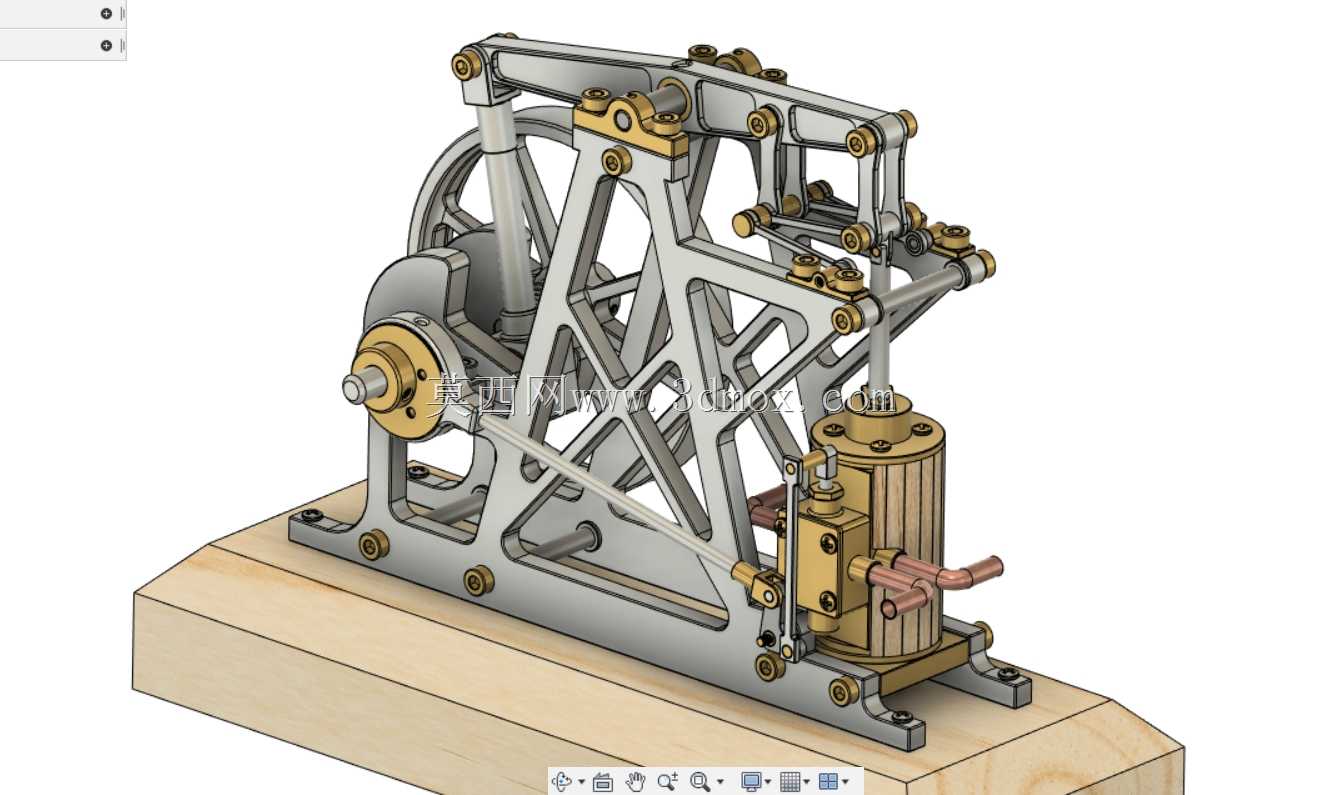

缸体部分的散热鳍片做了等距阵列排布，每片鳍片的厚度控制在1.2毫米，相邻鳍片的间隙留足3毫米，既保证了蒸汽做功后的余热能够快速散出，也不会因为鳍片过薄在加工黄铜坯料时出现铣削变形。铜质输气管的弯折处做了大圆角过渡，没有出现直角弯折的气阻死角，蒸汽从配气阀进入气缸的路径损耗被降到最低，哪怕是用低压压缩空气驱动也能让飞轮达到稳定的运转转速。

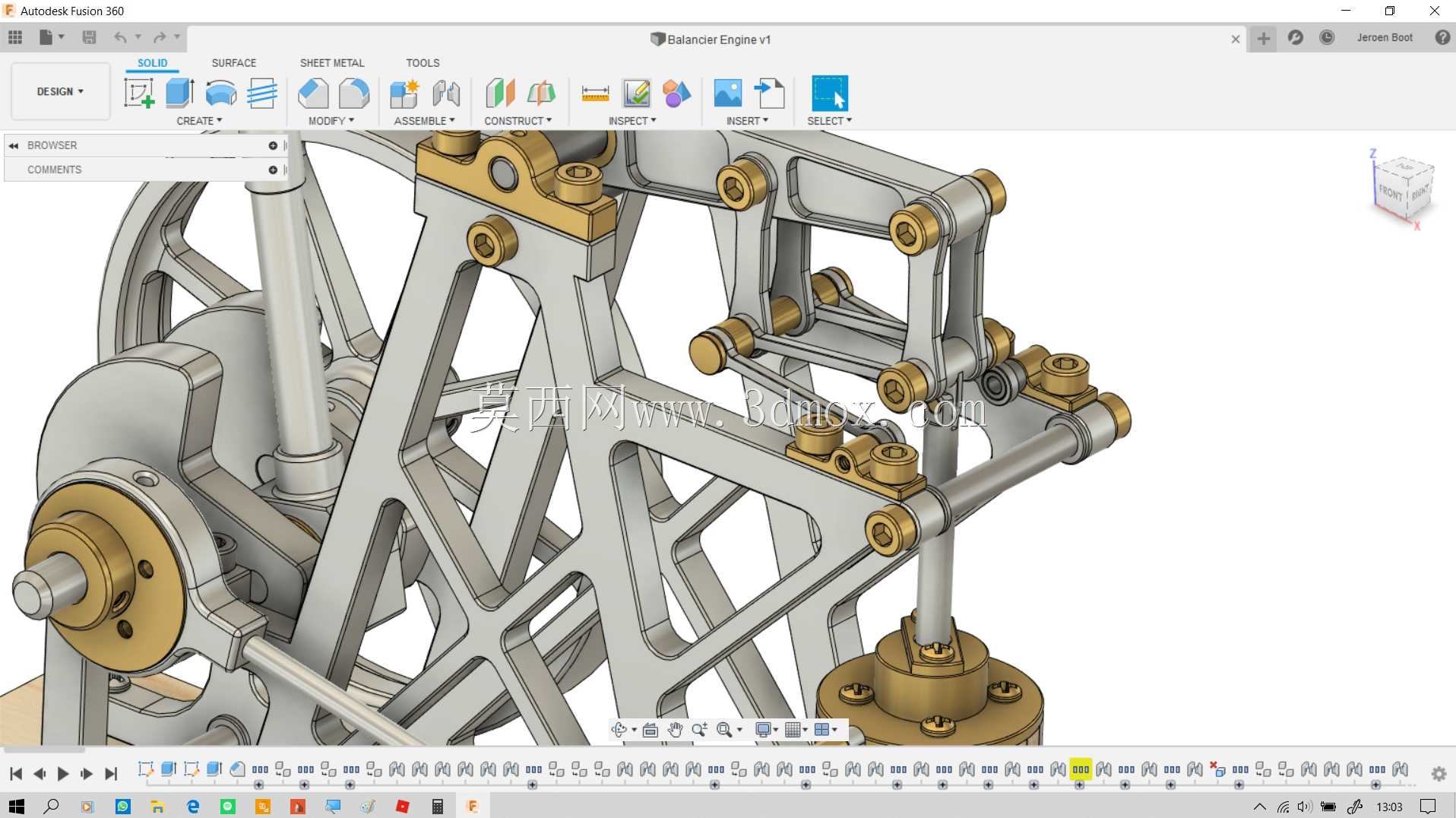

铰接位置的销轴都做了台阶式设计，轴肩刚好卡在连杆的安装孔位外侧，装配时不需要额外加装轴套就能控制0.02毫米的轴向间隙，既不会因为间隙过大出现连杆窜动，也不会因为间隙过小导致运转卡滞。底座的木质承托板和金属支架之间预留了0.5毫米的调整间隙，四个固定孔位都做了长圆孔设计，哪怕金属支架的加工存在微小的形位公差，也能通过调整安装位置保证所有连杆的同轴度，不会出现装配应力导致的运转阻力增大。

飞轮的轮缘做了加厚处理，转动惯量刚好匹配单缸的做功间隔，不会因为惯量过大导致启动阻力过高，也不会因为惯量过小出现运转转速波动。配气阀的拨叉和摆架的联动位置做了可调设计，通过微调拨叉的安装角度就能改变配气正时，适配不同压力的驱动气源，不管是做教学演示还是机械结构研究，都能直观观察到往复式动力机械的力传导路径和振动抵消原理。
