管架式越野小车底盘结构设计

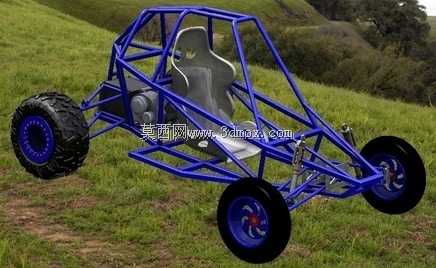

非铺装路面行驶的越野小车，最容易出现的问题就是管架焊接处应力集中开裂，以及前轮定位参数在颠簸后偏移，这款管架式越野底盘在结构设计阶段就针对这些加工与使用痛点做了针对性调整。前副车架预留的小角度倾斜，不是随意设置的数值，是考虑到钢管下料切割时的坡口公差，焊接后会产生轻微的焊接变形，提前预留的偏角刚好抵消焊接收缩带来的主销后倾角偏差，不需要焊后再做大量的矫形工作，降低了小批量制作时的加工难度。前面的双A臂结构，上下摆臂的连接点位置经过反复校核，轮跳时的主销内倾变化量控制在极小的范围内，就算在起伏的草地、泥地路面快速行驶，车轮也能保持足够的接地面积，不会出现转向虚位突然变大的情况。管架的管径选择和排布也不是单纯追求轻量化，主受力的纵梁和防滚环位置用了更厚的钢管，交叉支撑的位置用稍薄的管材，既保证翻滚时的乘员防护强度，也不会让底盘整体重量过大影响动力表现。座椅的安装位置直接固定在主车架的横梁上，没有额外做复杂的转接支架，减少了装配时的累计公差，就算长时间在颠簸路面行驶，座椅也不会出现松动移位的问题。目前这套结构虽然还在迭代阶段，但已经完全满足底盘试制的要求，所有的连接点位都预留了通用改装件的安装尺寸，不需要重新打孔攻丝就能适配常见的转向机、刹车总成，不管是用于实训教学的拆装练习，还是个人自制越野小车的底盘参考，都能直接落地使用，不需要再做大量的二次修改。轮拱位置的管架弧度刚好适配大尺寸越野轮胎的跳动行程，就算轮胎压到凸起的石块大幅度上跳，也不会和车架发生干涉，省去了后期切割调整管架的麻烦。
