这款双转子气动汪克尔动力结构,是针对小扭矩低压气动动力场景开发的实体可运行结构,区别于传统往复式气动马达的曲柄连杆结构,采用汪克尔三角转子的偏心回转原理,在小体积空间内实现连续回转动力输出,没有往复运动部件的惯性损耗,在低压气源工况下的启动响应速度远高于同功率级别的往复式气动动力单元。
从实际应用场景来看,这类小尺寸气动动力单元非常适合嵌入到小型教学演示台架、低压气动工具、桌面级自动化设备的动力端,尤其是在有防爆要求的作业场景中,以压缩空气为动力源不会产生电火花,也不需要额外的电气隔爆处理,相比电动动力单元的适配性更强。不少职业院校的气动实训课程中,这类可直接3D打印制作的实体运转结构,能让学员直观理解偏心回转动力的工作逻辑,比平面原理图的教学效率高很多。

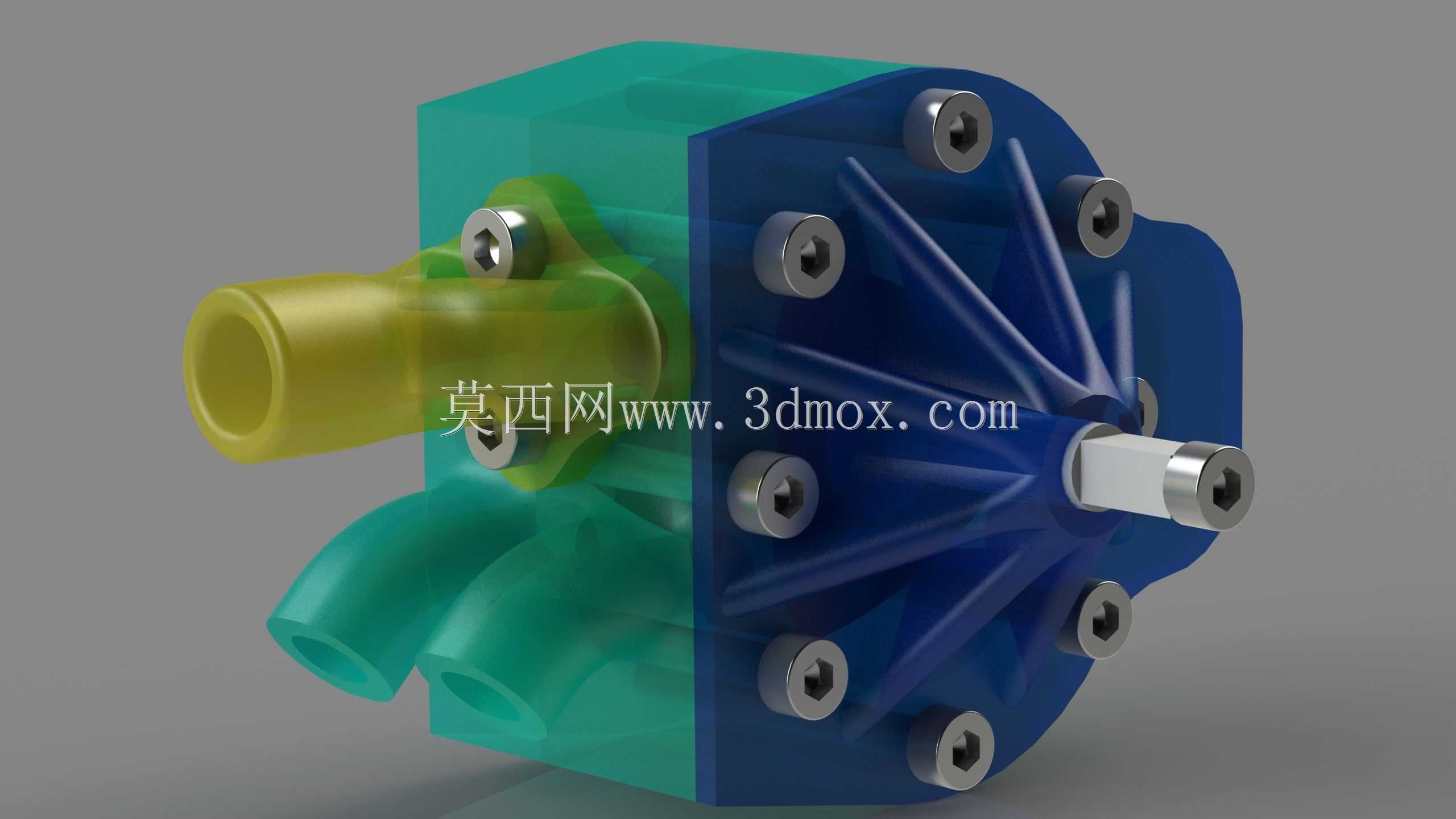

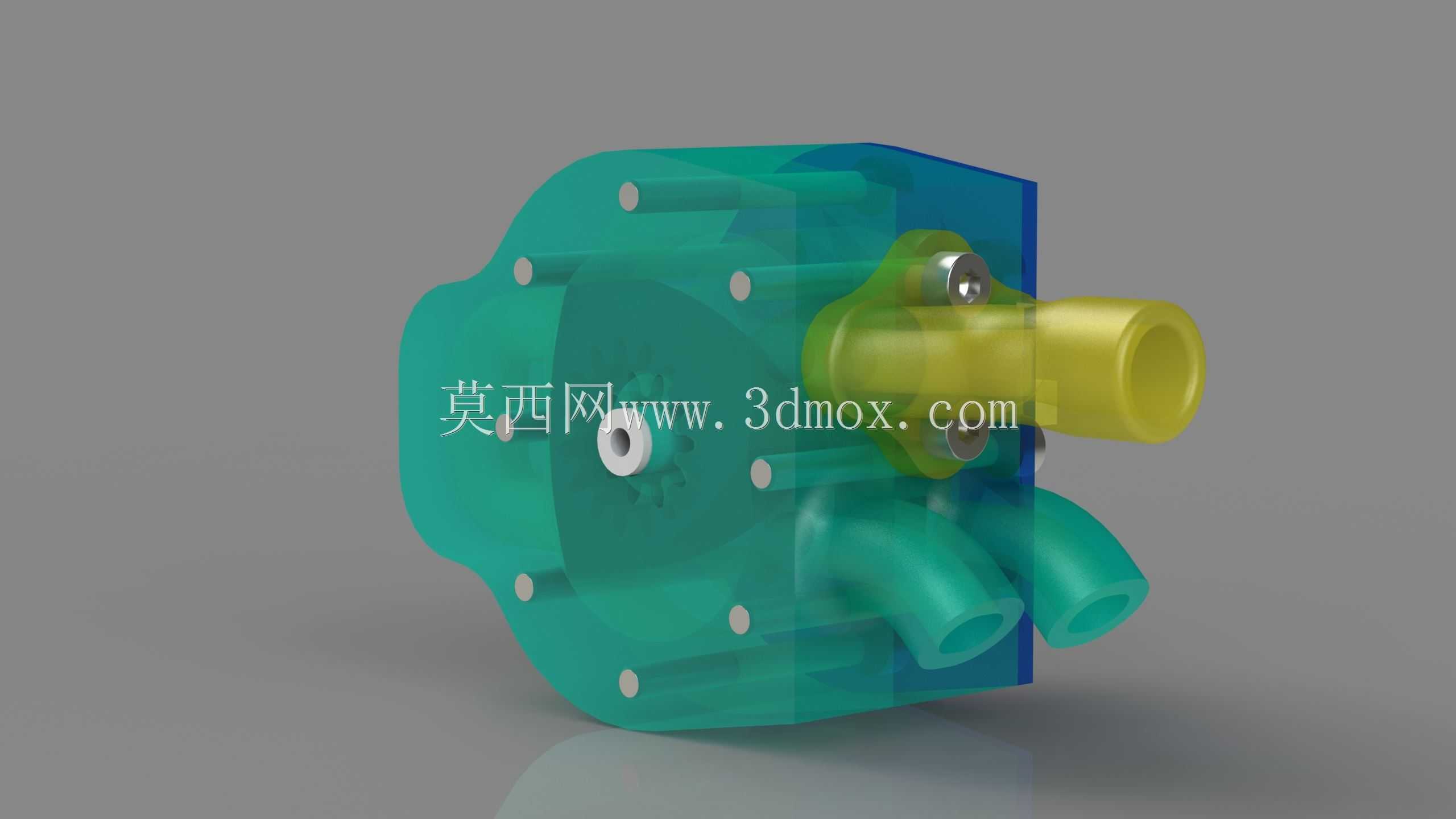

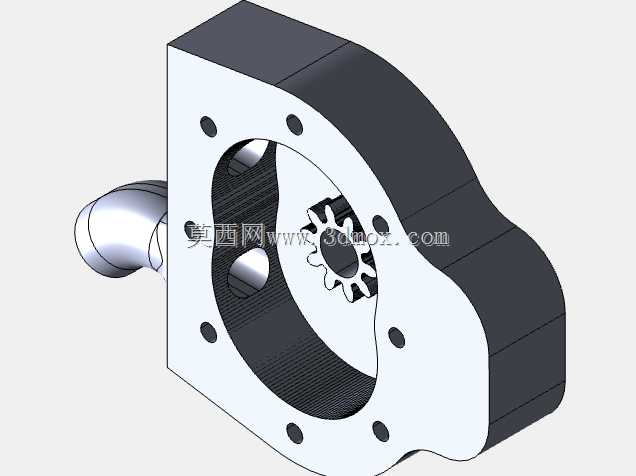

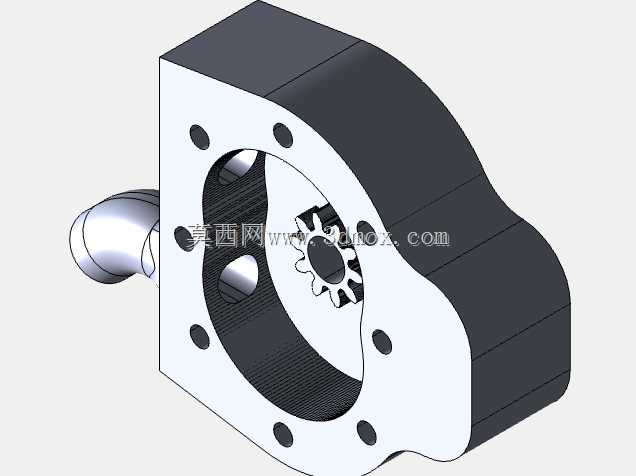

在功能特性设计上,该结构采用双转子对称布局,抵消了单转子汪克尔结构运转时的偏心振动,运转过程中壳体的径向受力更均匀,不需要额外增加配重平衡块就能实现平稳运转。进气口设置在壳体侧端的黄色接口位置,气流进入缸体后推动三角转子沿偏心轴做回转运动,做功后的废气从壳体下方的两个排气接口直接排出,没有复杂的配气阀组结构,气道走向完全集成在壳体内部,减少了外接管路的泄漏点。所有旋转配合面的设计间隙控制在0.2mm以内,既保证3D打印成型后不需要二次机加工就能完成装配,又能避免间隙过大导致的气压泄漏损失,在6bar的常规工厂气源压力下就能稳定持续输出扭矩,不需要额外增加增压装置。

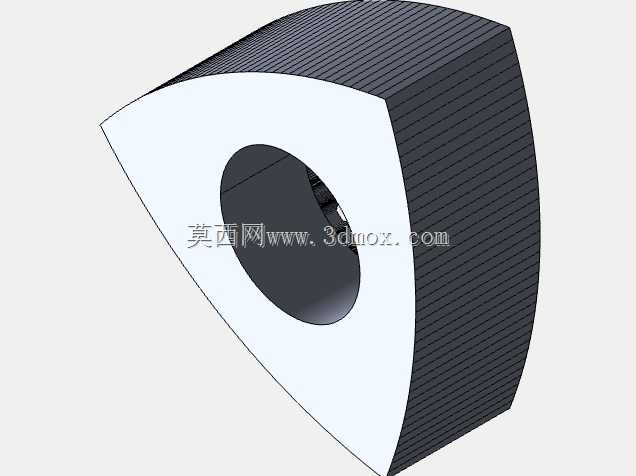

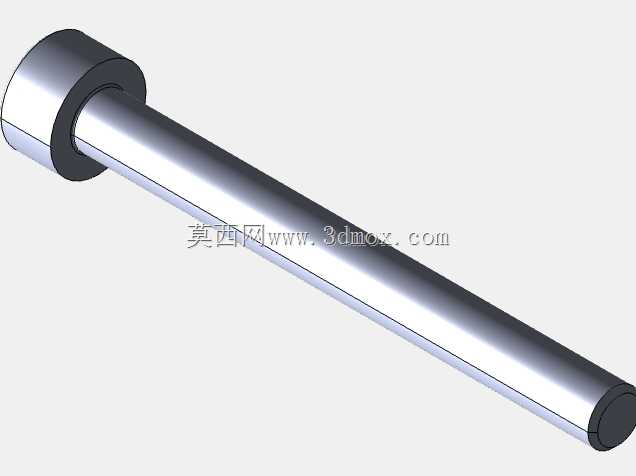

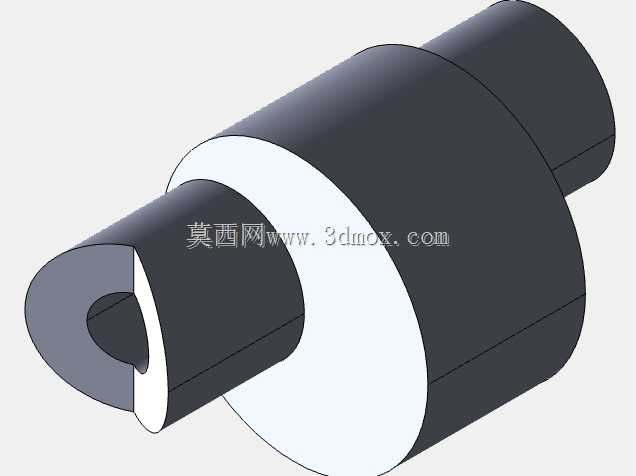

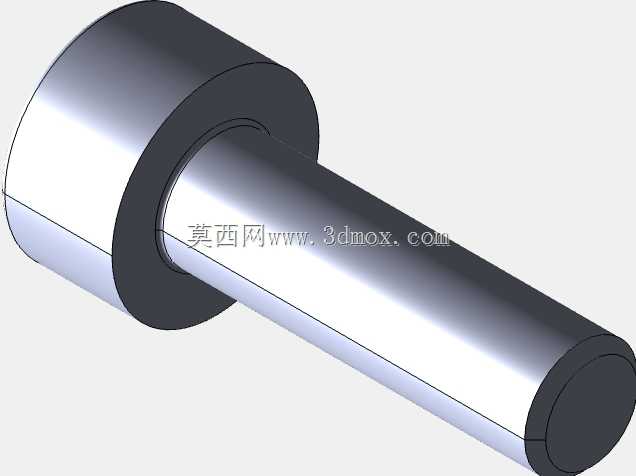

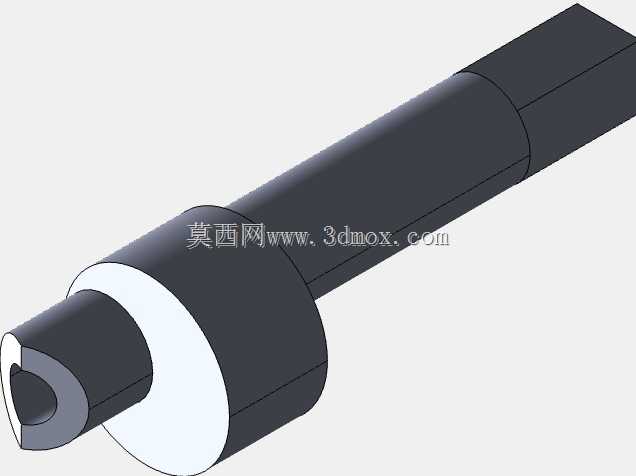

设计思路上完全面向FDM3D打印工艺做了适配优化,所有部件都没有超过45度的悬空结构,打印时不需要添加支撑材料,减少了后期支撑拆除的打磨工作量。所有部件上的安装孔统一采用2.5mm的底孔设计,装配时直接用M3丝锥攻丝即可完成螺纹连接,不需要额外预埋铜螺母,降低了制作的物料成本。偏心轴采用分段式设计,将原本较长的整根轴拆分为两段,短段直接在轴端攻M3螺纹孔,长段通过螺栓与短段锁紧连接,既解决了长轴类零件3D打印容易出现的翘曲变形问题,又方便转子、密封件的装配,不需要将转子强行压入轴段,装配难度大幅降低。转子与缸体内壁的配合面没有设置传统汪克尔发动机的径向密封片,而是通过600目砂纸打磨打印件表面降低粗糙度,依靠打印材料本身的自润滑特性实现密封,对于低压气动的工况来说,这种密封形式完全能满足泄漏率要求,同时省去了密封片的加工与安装工序,制作门槛进一步降低。

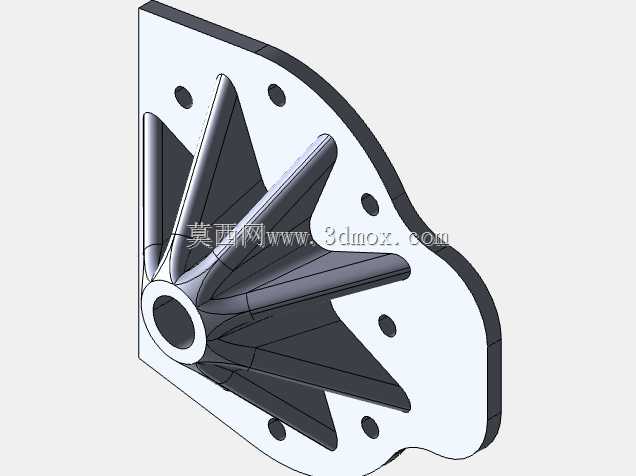

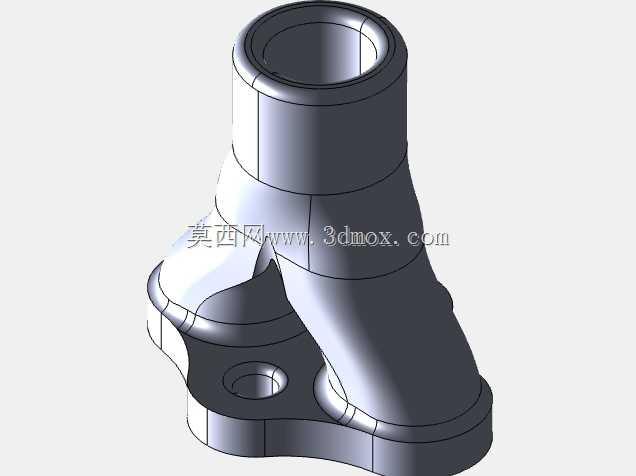

从安装边界与尺寸适配来看,整个动力单元的壳体采用多边形法兰布局,法兰面上均匀布置了6个安装孔,安装孔的位置度公差控制在0.1mm以内,既可以通过螺栓直接固定在安装基板上,也可以通过法兰对接其他负载单元。进气接口采用通用的快插接口尺寸,能直接匹配工厂常规的气动软管,不需要额外制作转接头。整体径向尺寸控制在100mm以内,轴向长度不超过80mm,属于非常紧凑的小体积动力单元,能嵌入到空间受限的小型设备内部,不会占用过多的安装空间。偏心轴的输出端采用标准的轴径设计,能直接匹配常规的联轴器、同步带轮等传动零件,不需要额外加工输出轴转接件,负载对接的适配性很强。
在实际装配调试过程中,需要注意旋转部件的同轴度校准,尤其是两段偏心轴对接时,要保证轴段的同轴度误差在0.05mm以内,避免运转时出现卡滞。所有旋转配合面在装配前要将打磨产生的塑料碎屑清理干净,避免碎屑进入配合间隙导致运转阻力增大。初次试运转时可以先从低压气源开始,逐步提升进气压力,检查各个接合面的泄漏情况,确认运转顺畅后再接入额定压力的气源。由于采用全塑料材质制作,这款动力单元不适合长时间高负荷连续运转,更适合作为教学演示、小功率间歇作业的动力源,如果需要提升连续运转寿命,可以将转子、偏心轴等受力部件更换为金属材质3D打印或者机加工件,壳体部分依然可以采用塑料材质,平衡制作成本与使用寿命。
