该壳体作为涡轮增压器压气机端的核心承载构件,主要适配大马力柴油动力单元,常见于重型商用车辆、大型工程机械设备、大排量农用拖拉机以及固定式柴油发电机组的增压系统中,承担着约束压缩空气流向、承托压气机叶轮、连接进气回路与中冷管路的核心作用。在增压系统的实际运行逻辑里,压气机端壳体的流道形态直接决定了进气压缩过程的效率,叶轮高速旋转将新鲜空气加压后,会沿着壳体内部的蜗壳流道完成动能到压力能的转换,最终将高压空气输送至发动机进气歧管,这一过程中壳体既要承受高速气流的持续冲刷,也要耐受压气机端因压缩做功产生的持续温升,同时还要匹配叶轮的高速旋转动平衡边界,避免出现流道干涉、气流紊流等影响增压效率的问题。

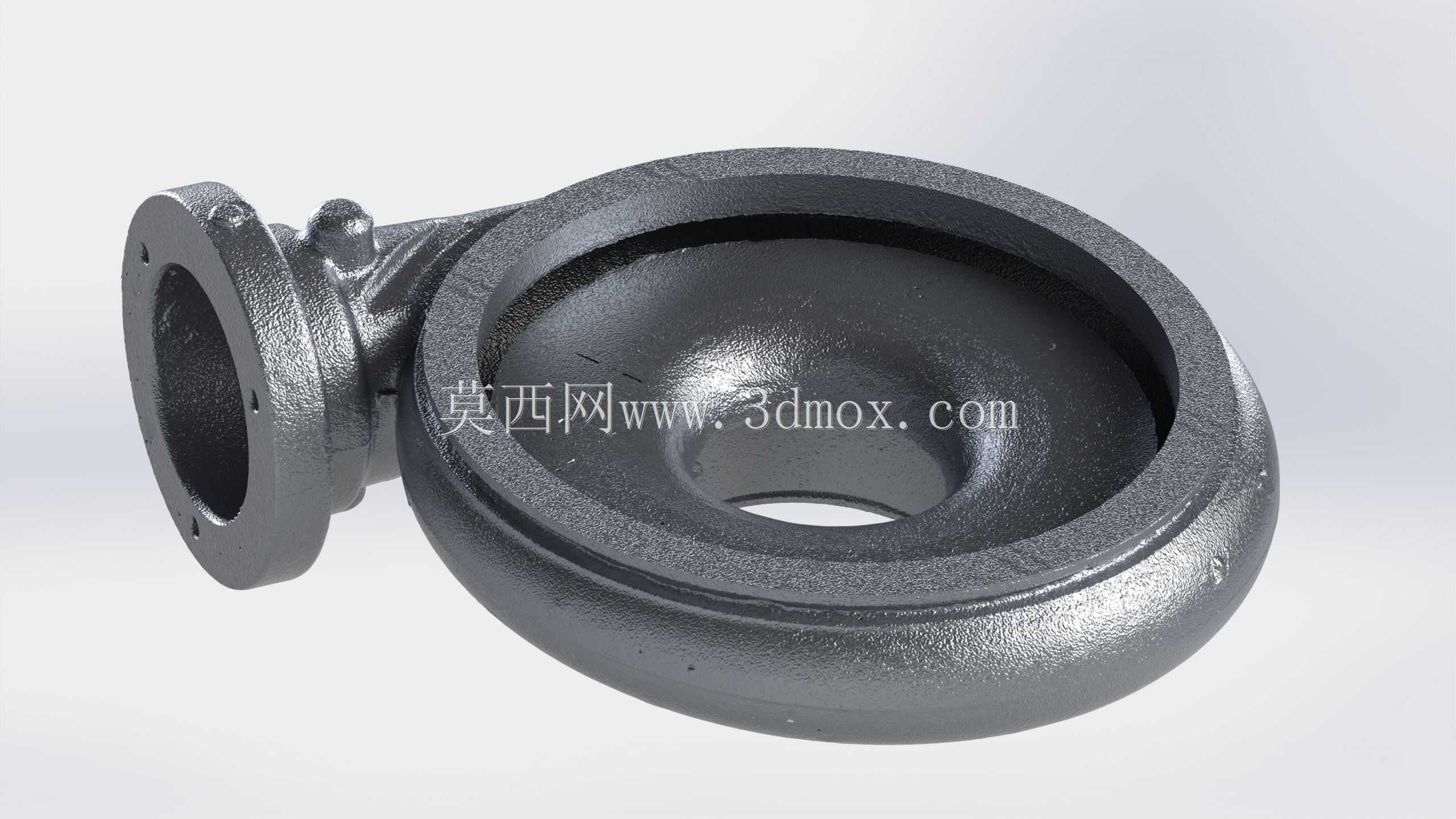

从结构设计的角度来看,该壳体采用典型的蜗牛壳式变截面流道结构,进气端为中心同轴的圆形接口,用于对接进气软管与空气滤清器输出端,接口处的环形凸台结构用于安装密封胶圈与卡箍,保证进气回路的密封性,避免未经过滤的空气进入压气机端造成叶轮磨损。流道从中心进气区域向外呈渐扩式螺旋延伸,截面面积随流道走向逐步增大,这种设计完全匹配压气机叶轮的出气特性,能够让叶轮甩出的高速空气在流道内平稳减速升压,尽可能降低流动过程中的压力损失。壳体的侧方为切向布置的出气法兰结构,法兰面加工有均匀分布的螺栓安装孔,用于对接中冷器进气管道,法兰平面的平面度公差需要严格控制,避免连接后出现漏气问题,导致增压压力不足。

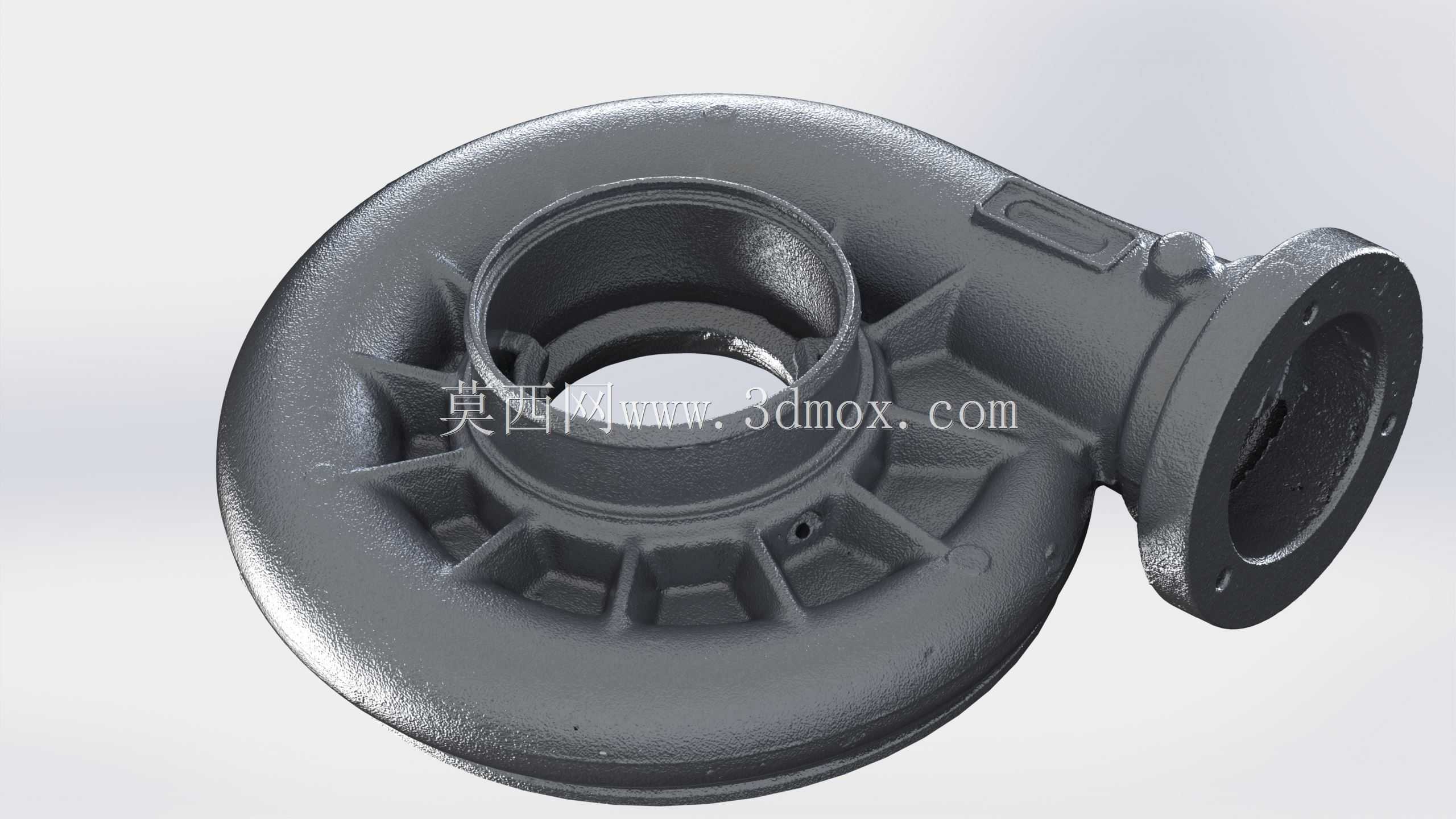

壳体靠近中心轴承位的区域设计有辐射状的加强筋结构,这些加强筋沿着中心安装座向外延伸至蜗壳外壁,既能够提升壳体整体的结构刚度,降低叶轮高速旋转带来的壳体振动,也能够在壳体铸造过程中平衡壁厚,减少铸件冷却过程中产生的缩孔、变形等缺陷。在安装边界层面,该壳体的中心安装位需要与增压器的轴承箱精准配合,配合面的尺寸公差、同轴度要求直接决定了压气机叶轮与壳体之间的间隙值,间隙过大会导致压气机效率下降,增压压力不足;间隙过小则容易在热态工况下出现叶轮与壳体的刮擦,造成叶轮损坏甚至增压器整体报废。壳体外壁预留的小型凸台结构,可用于安装增压压力传感器或者进气温度传感器,为发动机电控系统提供实时的增压回路参数,方便电控单元调整喷油量与增压压力控制策略。

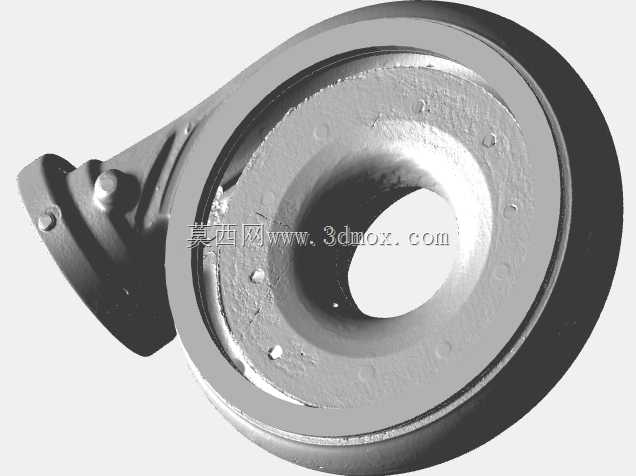

从实际应用的工况来看,这类大尺寸压气机壳体通常匹配8升以上排量的柴油动力单元,能够支持发动机在高负荷工况下获得足够的进气量,提升动力输出的同时优化燃油消耗水平,在重型牵引车爬坡、工程机械大负载作业、拖拉机持续牵引作业的场景下,压气机壳体的结构稳定性直接关系到整个增压系统能否持续稳定工作。需要注意的是,该壳体为逆向扫描获取的表面结构,仅保留了完整的外部与流道表面几何特征,能够满足结构参考、流场仿真分析、安装匹配校验、维修测绘等场景的使用需求,在进行相关设计参考时,需要结合实际增压器的轴承箱尺寸、叶轮参数对安装位的细节尺寸进行校核,尤其是中心配合面的尺寸、出气法兰的孔位分布、传感器安装凸台的螺纹规格,都需要结合实际应用场景做适配性调整,避免直接用于生产制造出现装配干涉的问题。在进行三维建模参考时,可重点关注蜗壳流道的截面变化规律、加强筋的布置方式、安装法兰的结构形式,这些细节都是经过长期工程验证的成熟设计,能够为同类压气机壳体的正向设计提供可靠的结构参考,尤其是变截面流道的曲率变化,直接影响压气机的喘振边界与工作效率区间,在自主设计过程中可结合具体的流量、压比参数对流道形态做针对性优化。
- 上一篇:风冷式空气压缩机组箱体结构设计
- 下一篇:工业级压缩气体储存配套系统结构设计
- 全部评论(0)
- 模板大小: 252.54 MB
- 售价:5金币
- 下载次数: 25
- 系统要求: Parasolid,STL,Rendering
- 软件分类: 压缩机
