本田MB5/MT5摩托车41.4mm行程曲柄连杆机构

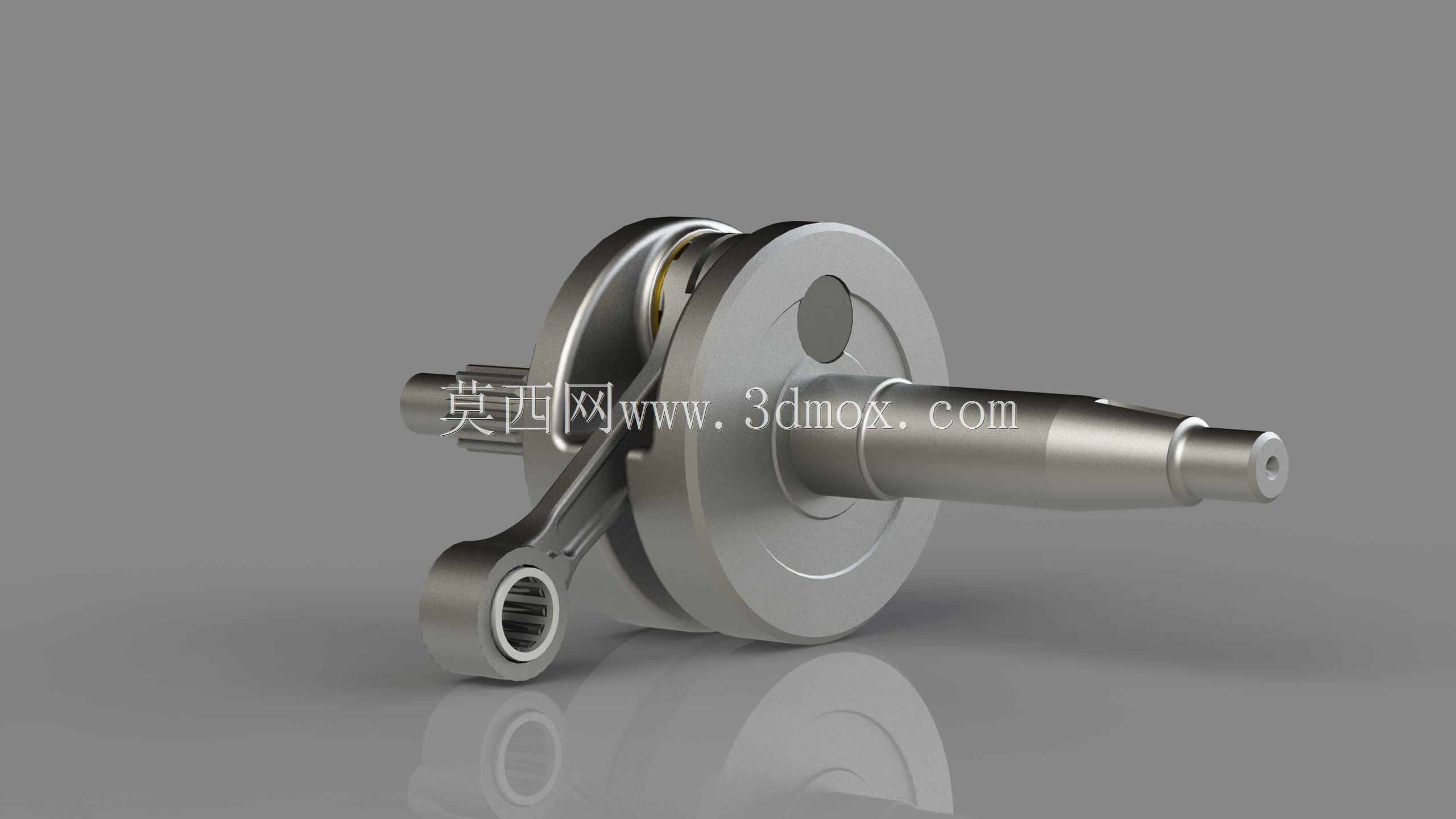

　　这套曲柄连杆组件是适配小排量卧式助力车动力单元的核心运动部件，对应41.4mm的活塞行程设计，直接决定了发动机的排量基数与动力输出特性，日常主要应用在民用轻便摩托、小型助力代步车的卧式单缸动力平台上，负责把活塞往复直线运动转化为曲轴旋转运动，为整车传动系统输出持续扭矩。

　　从实际装车场景来看，这类小排量动力的曲轴工作转速区间普遍覆盖1500rpm到8500rpm，设计阶段首先要平衡往复惯性力与旋转惯性力的抵消效果，避免高转速下整机出现异常振动。建模时特意将曲柄销与左右曲柄臂的过盈配合段做了强化结构，曲柄臂外侧的平衡块轮廓是经过多次迭代修正的，配重块的偏心质量刚好匹配活塞组、连杆小头的往复运动质量，在常用的中低转速区间能把一阶往复惯性力抵消到合理范围，减少骑行时手把、脚踏的震感。

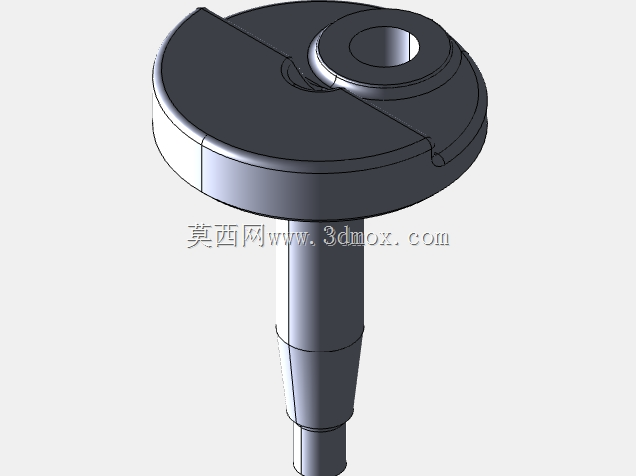

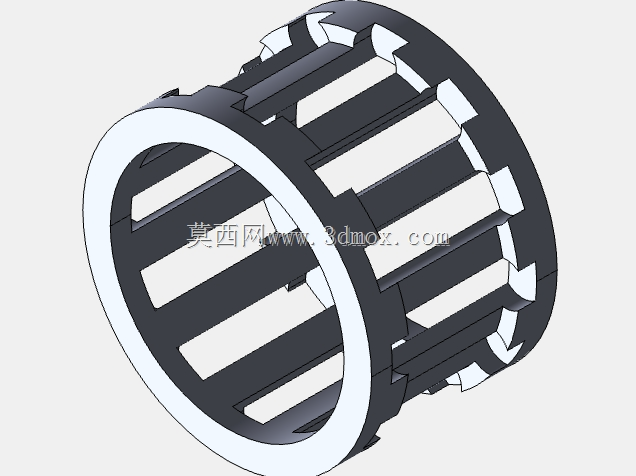

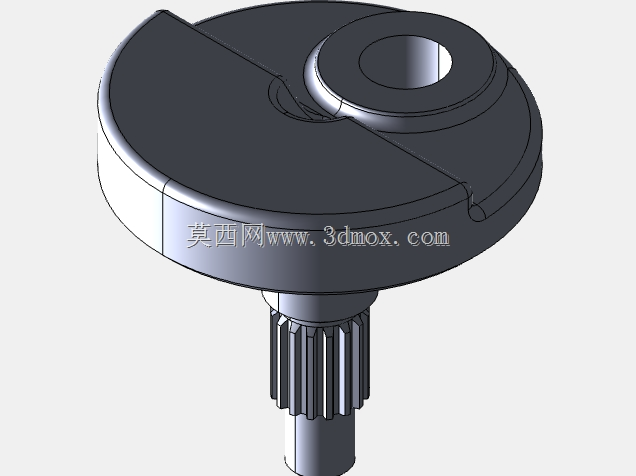

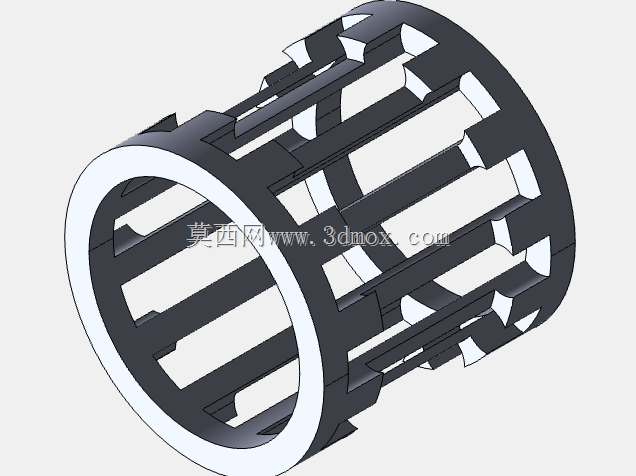

　　结构上采用整体式曲柄臂+分体式连杆的组合，连杆大头内置滚针轴承，直接套在曲柄销上，不需要额外的轴瓦结构，适配小排量发动机的飞溅润滑方式，机油通过曲轴箱内的运动件甩动就能进入连杆大头的滚针间隙，保证高速运转时的润滑可靠性。曲轴输出端的锥面结构是为磁电机转子安装设计的，锥度配合能保证转子与曲轴的同轴度，避免磁钢旋转时出现偏摆扫膛；另一端的主轴颈直接支撑在曲轴箱的轴承座内，轴颈的表面粗糙度、圆度公差都按照摩托车发动机的行业标准设定，保证长期运转时的轴承配合精度，减少磨损旷量。

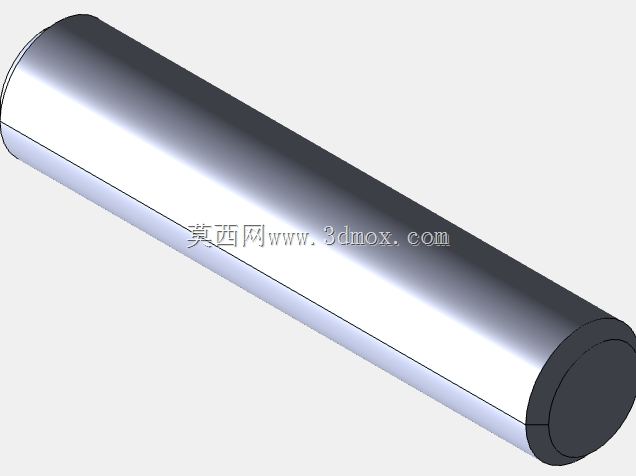

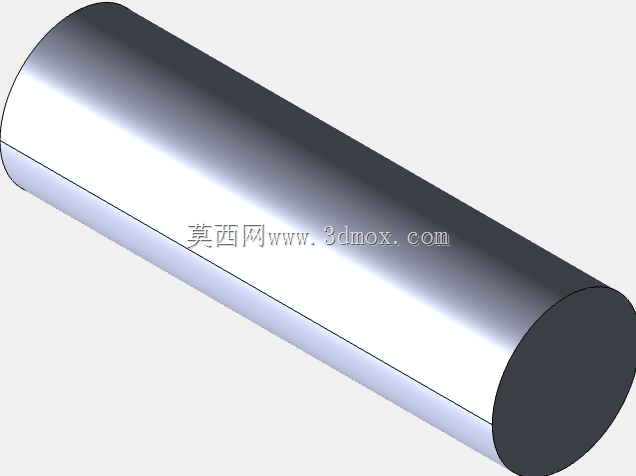

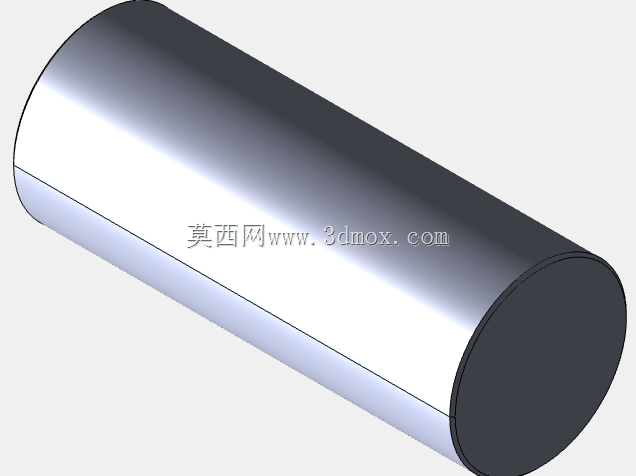

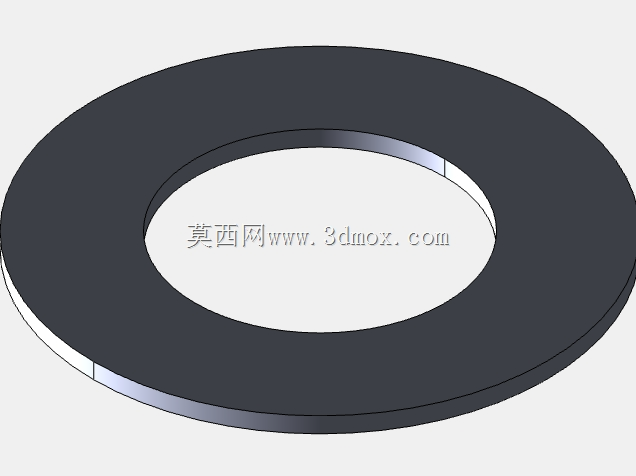

　　安装边界方面，整套组件的轴向尺寸严格对应原厂曲轴箱的腔体宽度，左右曲柄臂的外端面与曲轴箱轴承安装位的距离完全匹配装车尺寸，不需要额外调整垫片就能保证曲轴的轴向窜动量在合理范围；连杆小头的活塞销孔直径对应标准的14mm活塞销，能直接适配同平台的原厂活塞组件，曲柄销的中心到主轴颈中心的偏心距严格对应20.7mm，刚好实现41.4mm的设计行程，不会改变发动机的压缩比基数，维修替换时不需要额外调整气缸垫厚度或者燃烧室容积。

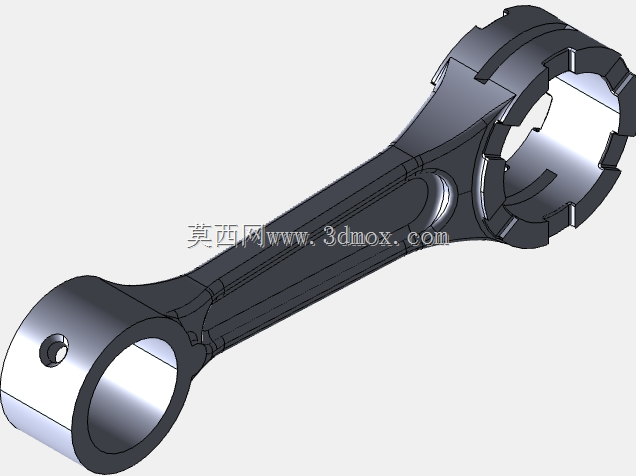

　　建模过程中还原了曲轴内部的润滑油道细节，曲柄臂上的斜向油孔能把主轴颈处的机油引导到曲柄销位置，给连杆大头轴承提供持续的润滑供给，避免高负荷下出现抱轴故障。连杆的截面采用工字形结构，在保证结构强度的前提下尽可能降低往复运动质量，减少惯性力带来的运转阻力，同时连杆大小头的中心距严格匹配原厂活塞的压缩高度，保证活塞在上止点时不会碰撞气门或者气缸盖，在下止点时不会脱离气缸套的配合范围。

　　这类曲轴在实际维修和改装场景中也有广泛应用，很多民用助力车的动力升级、旧机大修都会替换同规格的强化曲轴，建模时保留了所有安装配合面的精确尺寸，包括输出端的键槽位置、螺纹孔深度，都和原厂部件完全一致，不需要二次加工就能直接装车使用。平衡块上的工艺孔也做了还原，这些孔是生产过程中做动平衡校正时的去重位置，建模时保留了对应位置的凹坑结构，保证三维模型的质量分布和实物一致，做运动仿真时能得到更贴近实际的惯性力参数，方便工程师做动力系统的振动分析、配气机构匹配计算。
