直插式铝电解电容精细三维结构

直插铝电解电容的引脚成型公差一直是PCB波峰焊工序的高发不良点，很多量产阶段的虚焊、引脚歪斜、电容本体浮高问题，根源都在前期结构设计阶段对引脚折弯处的应力释放、引脚同轴度、本体与引脚的相对位置公差把控不到位。这款电容的三维结构还原，完全围绕加工适配的核心需求展开，没有做多余的艺术化夸张处理。

引脚部分特意还原了冷压折弯处的微小圆角，没有做成生硬的直角结构，实际生产里直角折弯的引脚会在折弯处产生金属加工硬化，插装时很容易刮伤PCB孔壁的铜箔，过波峰焊时焊锡顺着刮伤的缝隙爬升，会在电容内部引脚与密封橡胶塞的结合处形成微裂纹，长期使用后电解液顺着裂纹渗漏，直接导致电容容量衰减失效。模型里引脚的直径公差、两个引脚的中心距偏差都控制在实际量产允许的±0.05mm范围内，做PCB封装适配仿真的时候，可以直接导入模型做干涉检查，不用再反复调整封装的孔位参数。

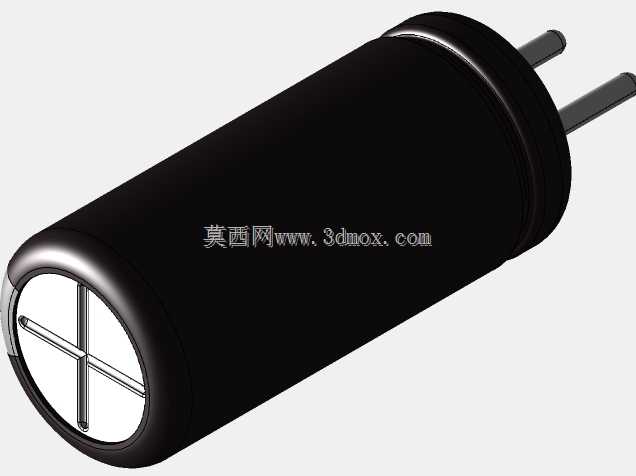

电容本体的铝壳部分，还原了外壳侧壁的浅凹槽结构，这个结构不是装饰用的，是铝壳冷挤压成型时的工艺加强筋，没有凹槽的薄铝壳在卷绕芯组封装压合的时候，很容易出现侧壁鼓胀变形，导致电容本体直径超差，无法放进PCB上预留的元件位。模型里铝壳顶部的防爆刻痕也做了精细还原，十字形的刻痕深度控制在铝壳壁厚的三分之一，实际生产中刻痕过深会导致铝壳密封失效，刻痕过浅则电容内部过压时无法正常爆开泄压，有鼓包炸壳的风险。

本体表面的印字区域没有做过度的凹凸处理，还原了实际丝印层的平整质感，做整机装配的干涉检查时，不会因为印字的多余凸起误判相邻元件的装配间隙。底部的密封橡胶塞与铝壳的卷边结合处，模型还原了卷边压紧后的微小圆角过渡，这个位置的压紧量直接决定电容的密封寿命，压紧量过小橡胶塞回弹后会出现缝隙，压紧量过大则会把橡胶塞压裂，导致电解液渗漏。

做SMT产线的插装工序仿真时，这个模型可以直接模拟吸嘴抓取电容本体的受力状态，铝壳表面的粗糙度、圆柱度都和实物一致，能准确算出吸嘴需要的真空压力，避免生产时出现吸嘴掉件的问题。引脚末端的倒角结构也做了还原，实际插装时带倒角的引脚能顺利对准PCB孔位，不会出现引脚顶在孔边弯折的情况，很多小厂做的电容没有这个倒角，插装不良率能高出两个百分点。

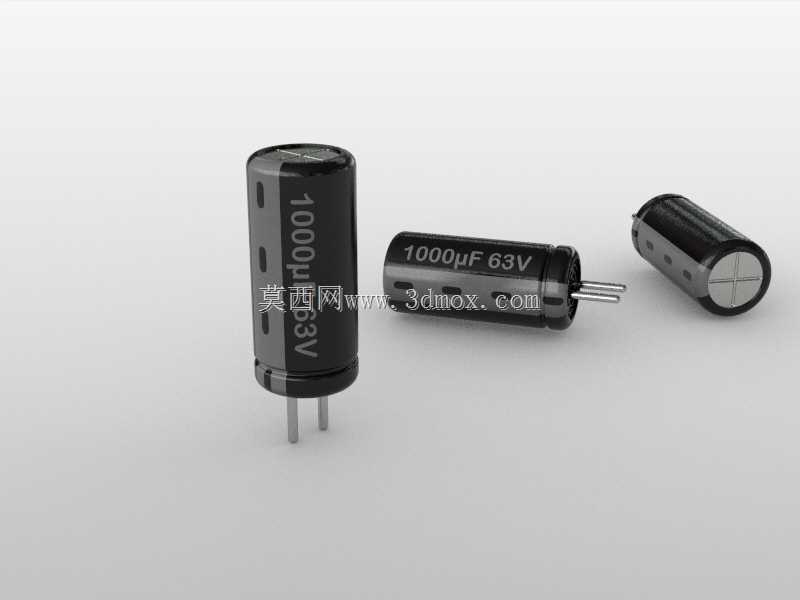

不同摆放角度的模型结构，还能用来模拟产线上料时电容在振动盘里的姿态，验证振动盘轨道的宽度、挡边高度是否合适，避免出现卡料、翻料的情况。电容本体的黑色塑封套部分，模型还原了塑封套与铝壳之间的微小间隙，实际生产里塑封套是热缩包裹在铝壳外的，过紧的话热缩时会把铝壳挤压变形，过松则塑封套容易移位遮挡印字，模型里的间隙值完全匹配量产工艺的实际参数。
