下肢助力外骨骼轮椅结构设计方案

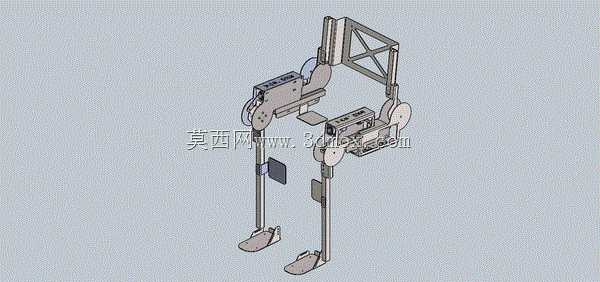

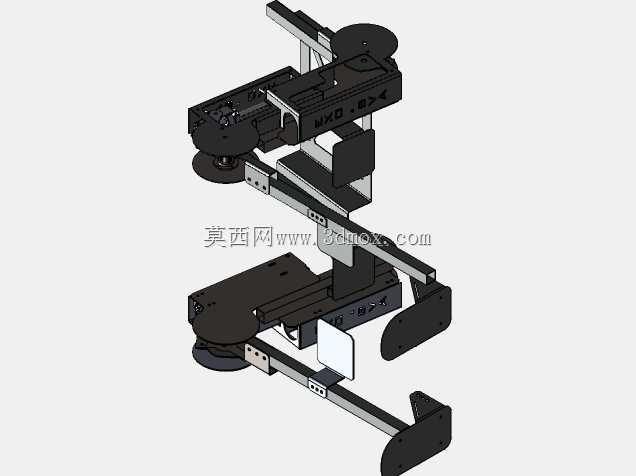

下肢穿戴类助力设备的加工适配，最容易踩的坑是单侧公差累积导致的双腿运动不同步，这套外骨骼结构在关节铰接处做了针对性的避让设计，腰胯位置的桁架支撑没有采用整板铣削的方案，反而用分段式方管焊接后再做铰接座二次装夹找正，避免大尺寸板材焊接变形带来的轴孔同轴度偏差。腿部的牵引轴没有直接和驱动轮刚性锁死，预留了0.12mm的轴向窜动间隙，既抵消穿戴者行走时的细微姿态偏移，也不会因为间隙过大出现助力滞后的虚位。足底的踏板采用分体式压合结构，接触层的弧度贴合普通人足弓的自然曲度，固定绑带的安装座做了下沉式处理，不会在穿戴时硌压脚踝外侧的突出骨骼。髋部的驱动模组安装位做了可调节的腰型孔，不同腿长的使用者可以根据自身尺寸调整大腿杆的伸出长度，不需要额外更换定制长度的杆件，降低后期适配的加工成本。关节处的带轮传动没有采用封闭式护罩，留出了足够的散热间隙，长时间连续行走时驱动电机产生的热量可以直接通过空气流通散出，不会因为积热导致传动带张力变化出现打滑。腿部杆件的截面做了局部铣薄处理，在保证抗弯强度的前提下尽可能降低整体自重，穿戴时不会给下肢增加额外的负重负担。腰靠位置的支撑框架做了外翻的圆弧过渡，没有尖锐的棱角突出，穿戴者转身或者侧身时不会剐蹭到衣物或者周边物体。铰接处的销轴采用卡簧限位而非螺纹锁紧，日常维护拆解时不需要额外的专用工具，徒手就能完成销轴的拆卸更换，降低后期运维的门槛。整套结构没有采用复杂的一体化成型设计，所有受力部件都拆分成为可单独加工的标准模块，单个零件的加工尺寸都控制在普通三轴铣床的行程范围内，不需要动用五轴设备就能完成全部零件的加工，小批量试制时的加工成本可以压缩到整体铸造成型方案的三分之一左右。传动带的张紧轮做了偏心可调结构，装配时不需要拆开整个关节就能调整传动带的张紧力度，后期使用过程中如果出现传动带松弛，只需要转动偏心轮就能完成张紧调节，不需要拆解更换零件。
