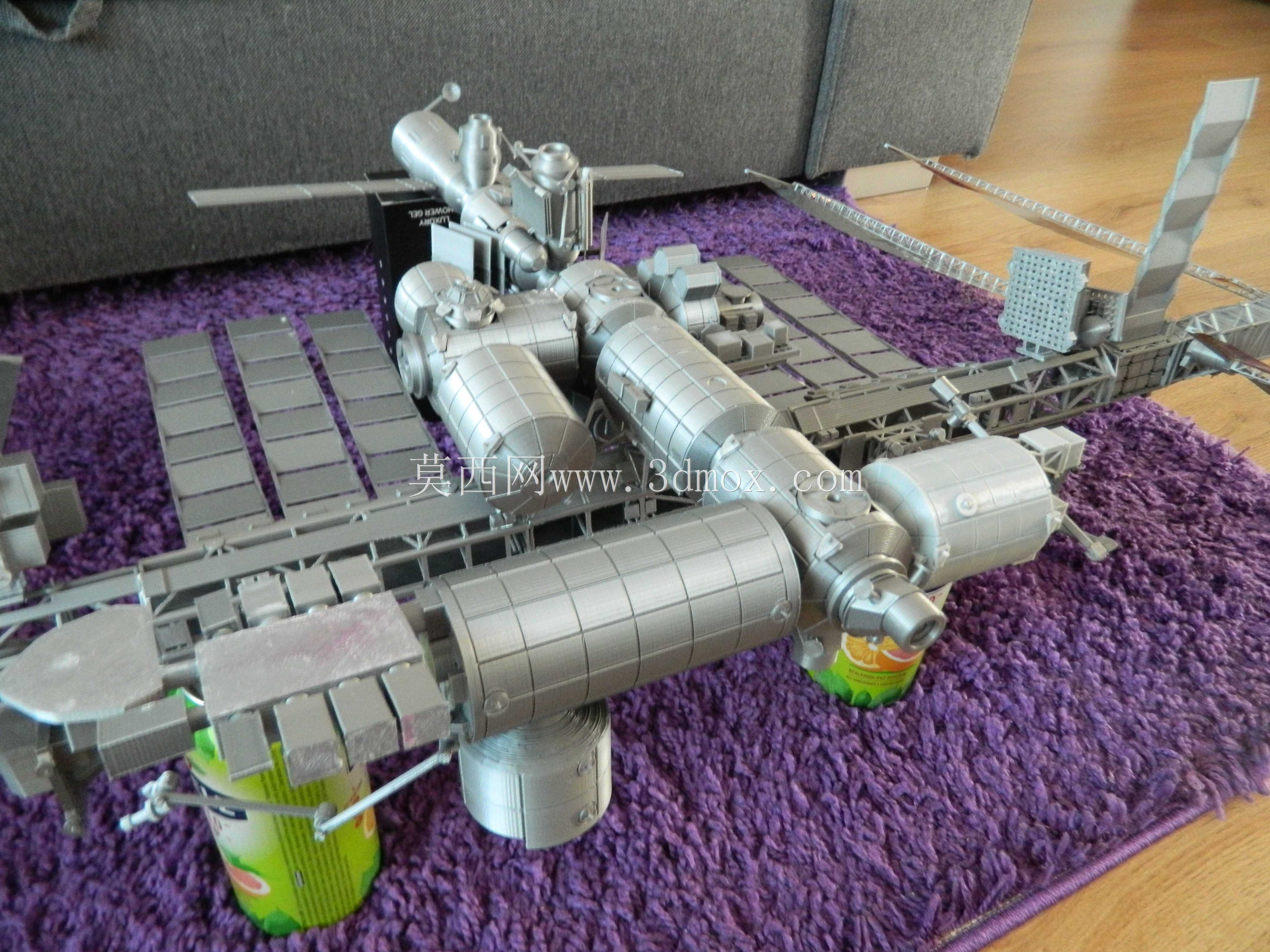

国际空间站等比例可打印结构设计

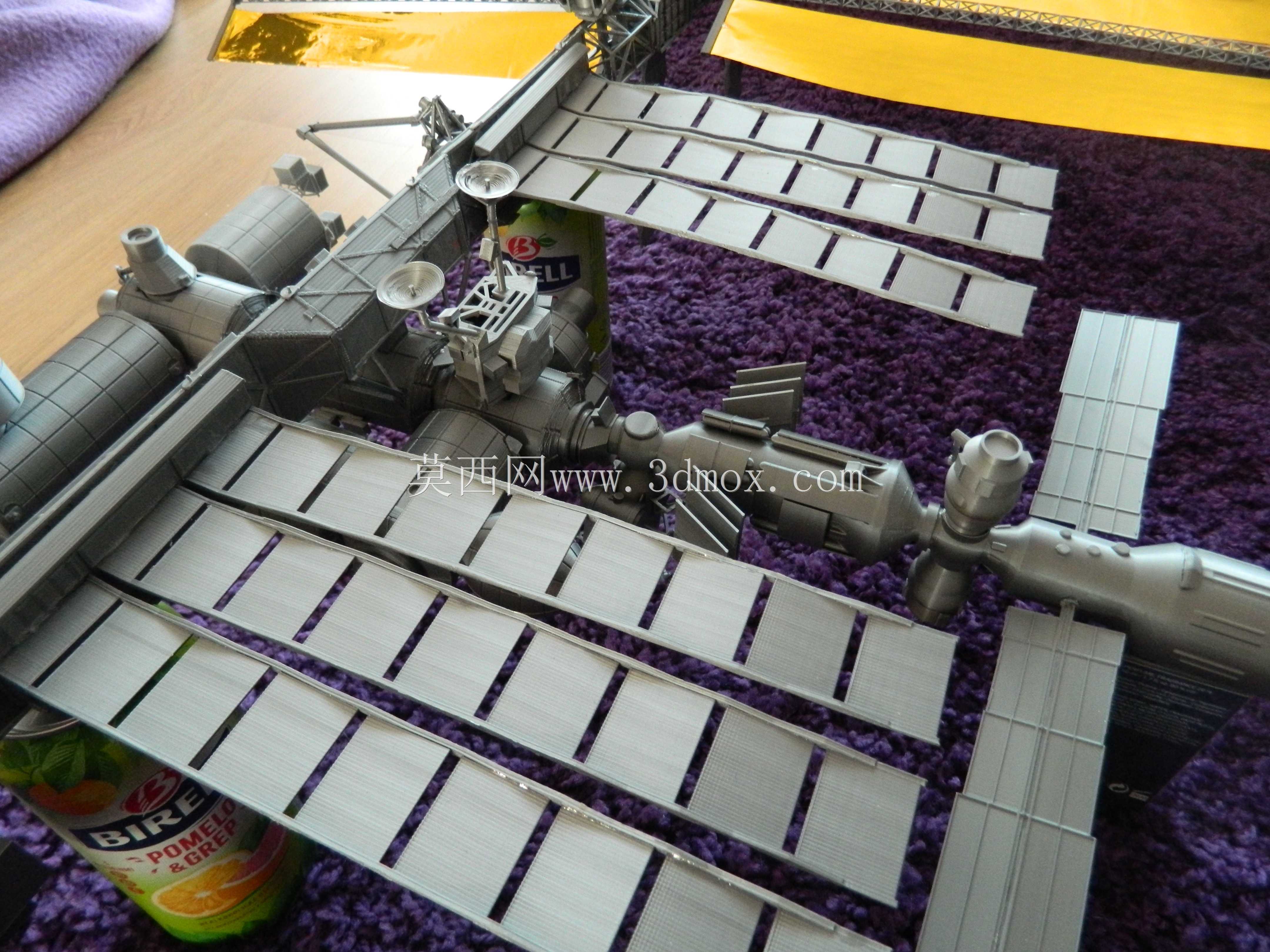

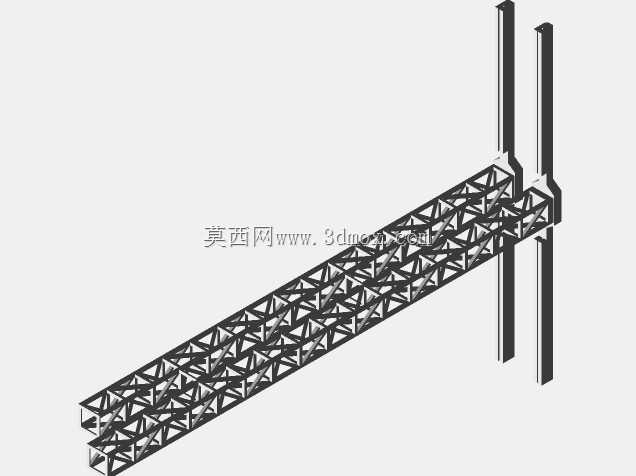

FDM打印大尺寸拼装航天模型时，最容易出现的问题是长桁架段翘曲变形、太阳能帆板插接位松脱、舱段拼接缝错位，这套空间站结构在拆分阶段就针对这些加工痛点做了针对性调整。主桁架拆分为多段短节拼接，每段接口处做了0.15mm的公差预留，既保证PLA材质打印时不会因冷却收缩导致接口卡死，也避免间隙过大出现拼接后晃荡的问题，每段桁架的镂空格栅密度做了梯度调整，靠近舱段连接位的格栅密度更高，承担主要结构载荷，帆板延伸段的格栅更稀疏，减少打印耗材用量同时降低整体重量，避免长期摆放出现桁架下弯的情况。太阳能帆板的叶片做了等厚处理，统一设置为1.2mm厚度，刚好适配0.4mm喷嘴三层壁厚的打印参数，不需要额外加支撑就能直接打印，叶片和桁架的连接位做了嵌入式卡扣，不需要额外胶水就能固定，卡扣的插拔力度经过调试，多次拆装也不会出现断裂或者松脱的问题。不同功能舱段的外表面细节做了差异化处理，对接机构的凸起结构做了圆角过渡，避免打印时出现层间剥离，货运舱、实验舱的外部附属件都做了一体化拆分，每个独立零件的打印尺寸都控制在普通桌面级打印机的成型范围内，不需要大尺寸设备就能完成全部零件制作。帆板的表面纹理做了浅凹槽设计，打印后不需要额外打磨就能呈现出真实太阳能板的分格质感，舱段之间的定位销做了不对称设计，拼装时不会出现方向装反的问题，哪怕是新手也能快速完成整体组装。部分易损的小尺寸对接零件做了加厚处理，打印时不需要做额外的参数调整，用常规PLA耗材就能打出足够的结构强度，部分需要呈现金属质感的部件拆分时单独成件，方便后期做喷涂上色处理，不需要对整体模型做遮盖。整套结构拆分后没有需要大量支撑的悬空结构，大部分零件打印时支撑用量不到5%，大幅降低后期打磨的工作量，拼接完成后整体结构的重心落在主桁架中段，摆放时不需要额外配重就能保持稳定，不会出现侧翻的问题。
