3D打印机主控扩展电路板结构设计

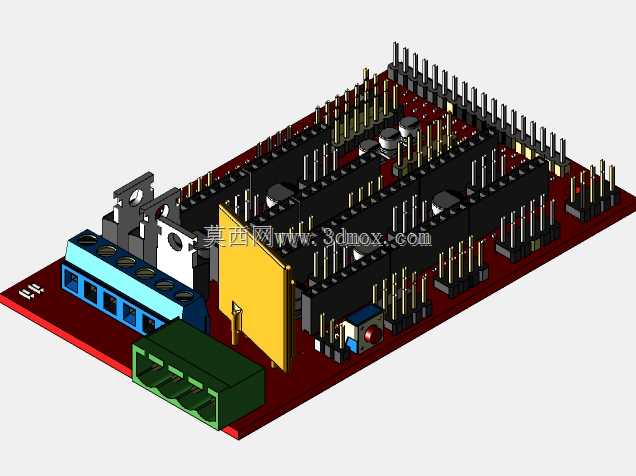

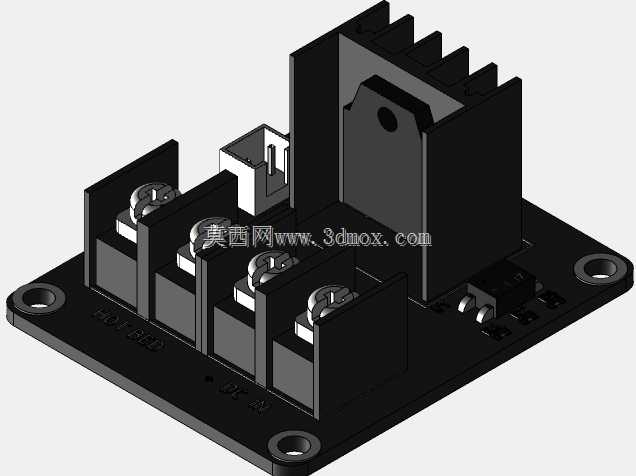

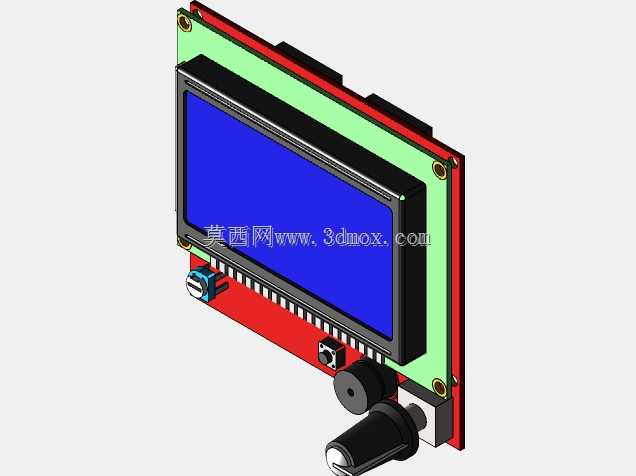

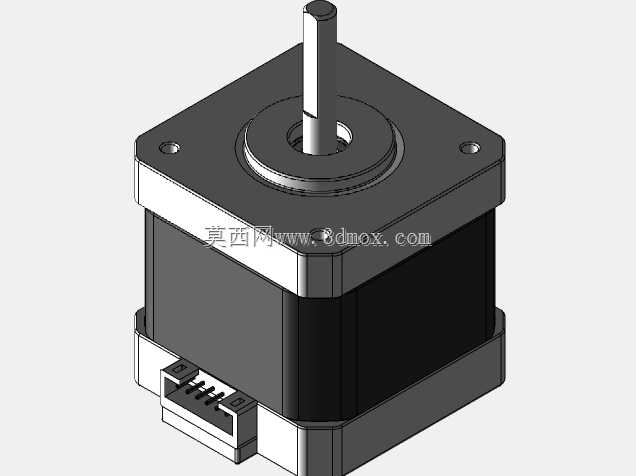

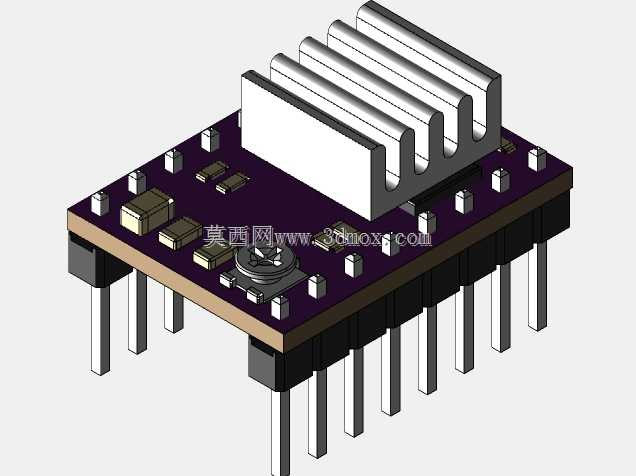

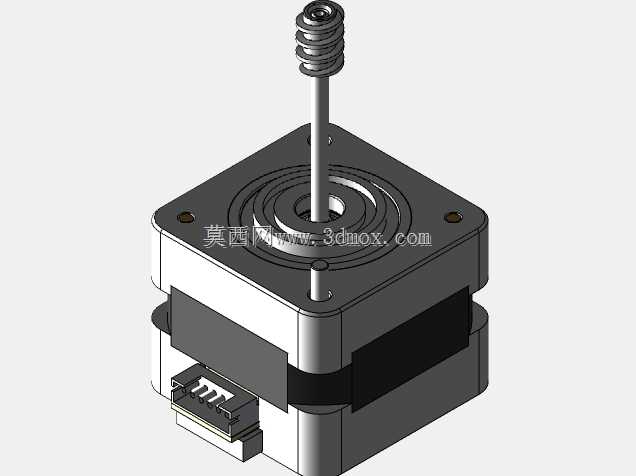

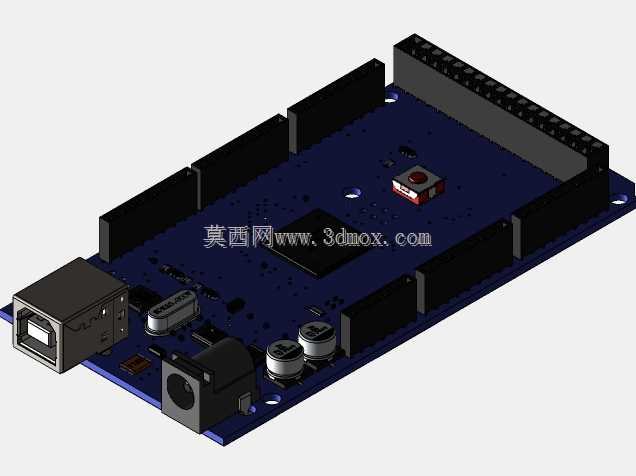

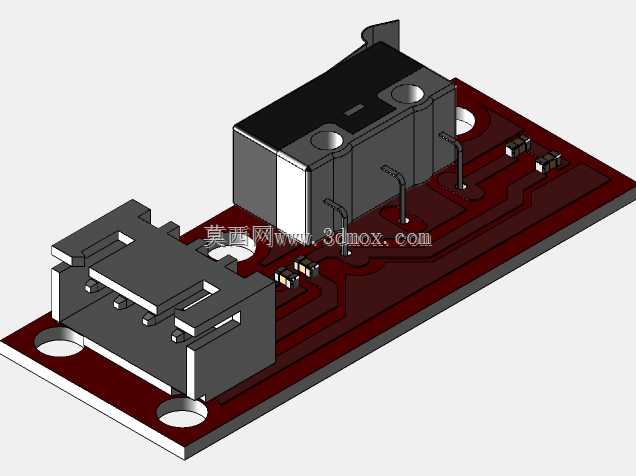

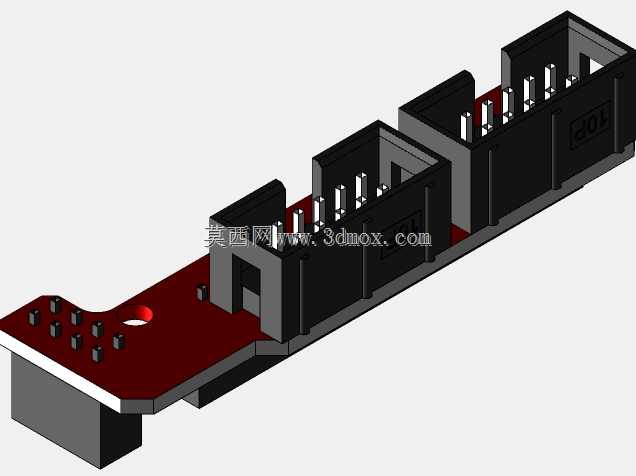

消费级FDM3D打印机的主控扩展板常年处在机箱密闭高温环境里，排针虚接、端子受热松脱、插针错位短路是批量返修里占比最高的三类故障，这套结构设计从装配公差匹配和热形变补偿的角度做了针对性调整，完全避开常规扩展板的常见失效点。红色PCB基板的边缘特意做了0.3mm的下沉式定位台阶，和打印机主控底座的卡槽配合时，不需要额外打胶或者加装铜柱固定，靠台阶的过盈配合就能抵消打印件底座0.2mm以内的打印公差，哪怕机箱内温度升到60摄氏度，PLA底座出现轻微软化形变，基板也不会出现横向窜动，不会扯动板上的接线。板上所有排针座的底部都加了1.2mm高的塑料支撑肋，常规扩展板的排针座只靠焊盘固定，多次插拔排线很容易把焊盘扯脱，支撑肋直接卡在PCB的定位孔里，插拔力会顺着肋条传导到整个基板，不会集中在焊盘位置，哪怕反复插拔二十次以上，焊盘也不会出现起翘脱落的问题。左下角的绿色接线端子特意做了15度的倾斜导向面，常规端子的进线口和端面垂直，装在机箱深处的时候，手很难把线垂直插进孔里，经常出现铜线露在外面短路的情况，倾斜导向面能让导线顺着斜面滑进接线孔，哪怕视线被机箱侧板挡住，也能盲插完成接线，不会出现线芯外露的问题。板上的黄色屏蔽罩没有采用常见的卡扣式固定，而是在边缘做了三个焊片直接和PCB的接地层焊接，卡扣式屏蔽罩在持续振动的环境里很容易松脱，失去电磁屏蔽效果，焊接固定的屏蔽罩能完全挡住驱动芯片的电磁干扰，不会让打印机的温度传感器读数出现跳变，也不会干扰附近的步进电机驱动信号。蓝色的USB接口旁加了两个凸起的限位柱，插USB线的时候如果用力过猛，很容易把接口座从板上撬下来，限位柱刚好卡在USB接头的两侧，外力会直接作用在限位柱上，不会传导到接口的焊脚位置，哪怕用户频繁插拔数据线，接口也不会出现松脱。所有元件的排布特意避开了PCB的中线位置，常规扩展板的大元件集中在中部，拧固定螺丝的时候很容易因为受力不均导致基板弯曲，焊盘出现隐性裂纹，元件分散排布后，基板的受力点均匀分布在四个角，拧固定螺丝时的形变不会传导到元件焊脚位置，长期使用也不会出现隐性虚接的问题。
