卡普兰式可调桨距轴流转桨水轮机

　　这套卡普兰式转桨水轮机结构围绕低水头、大流量水力能量转换场景展开，常见于河床式电站、引水式小型水电站、灌溉渠道落差回收、尾水余能利用以及工业冷却水系统中的水能回收段。与高水头冲击式机组不同，轴流转桨机型的核心任务是在水头不高但过流量较大的条件下，把水流的轴向动能和压能稳定转化为主轴旋转机械能，再带动发电机或其他负载工作。实际选型时，低水头电站往往面临水位季节波动、流量变化频繁的问题，固定桨叶在偏离设计工况后效率下降明显，而转桨结构通过改变叶片安放角，使转轮在较宽的流量和负荷范围内都能保持较好的水力匹配。

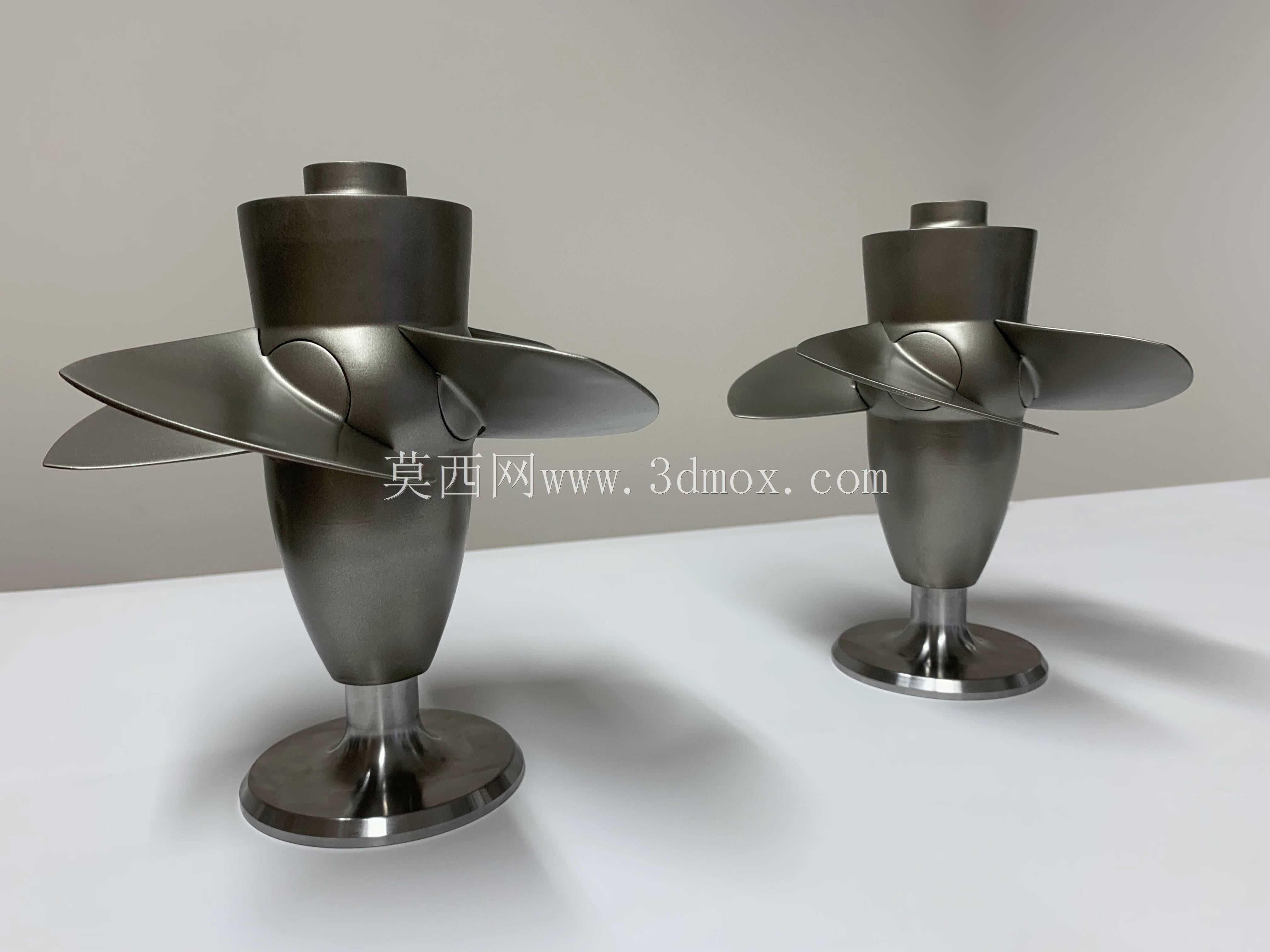

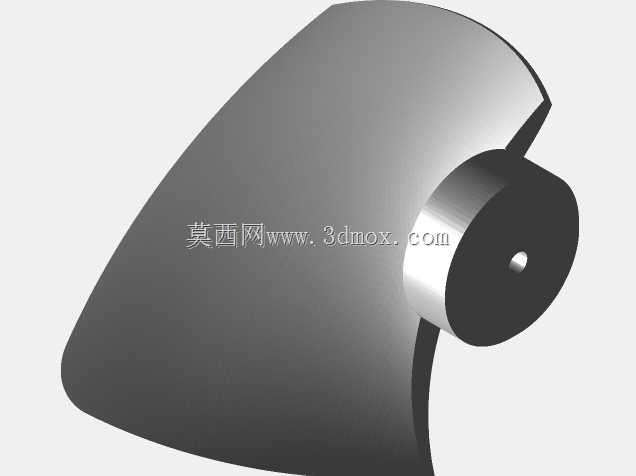

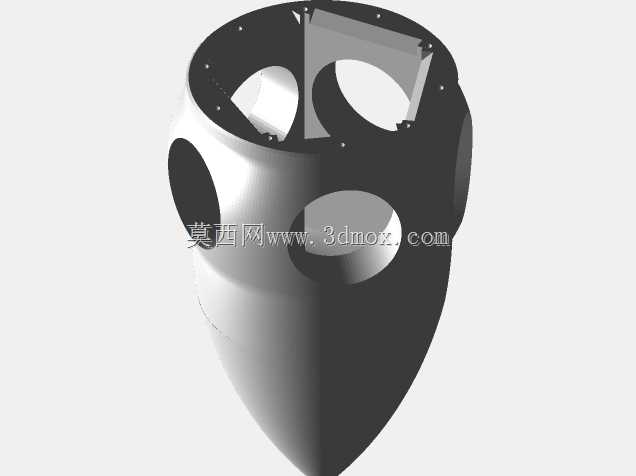

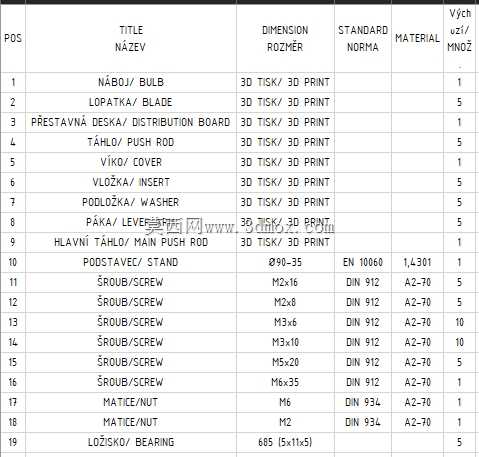

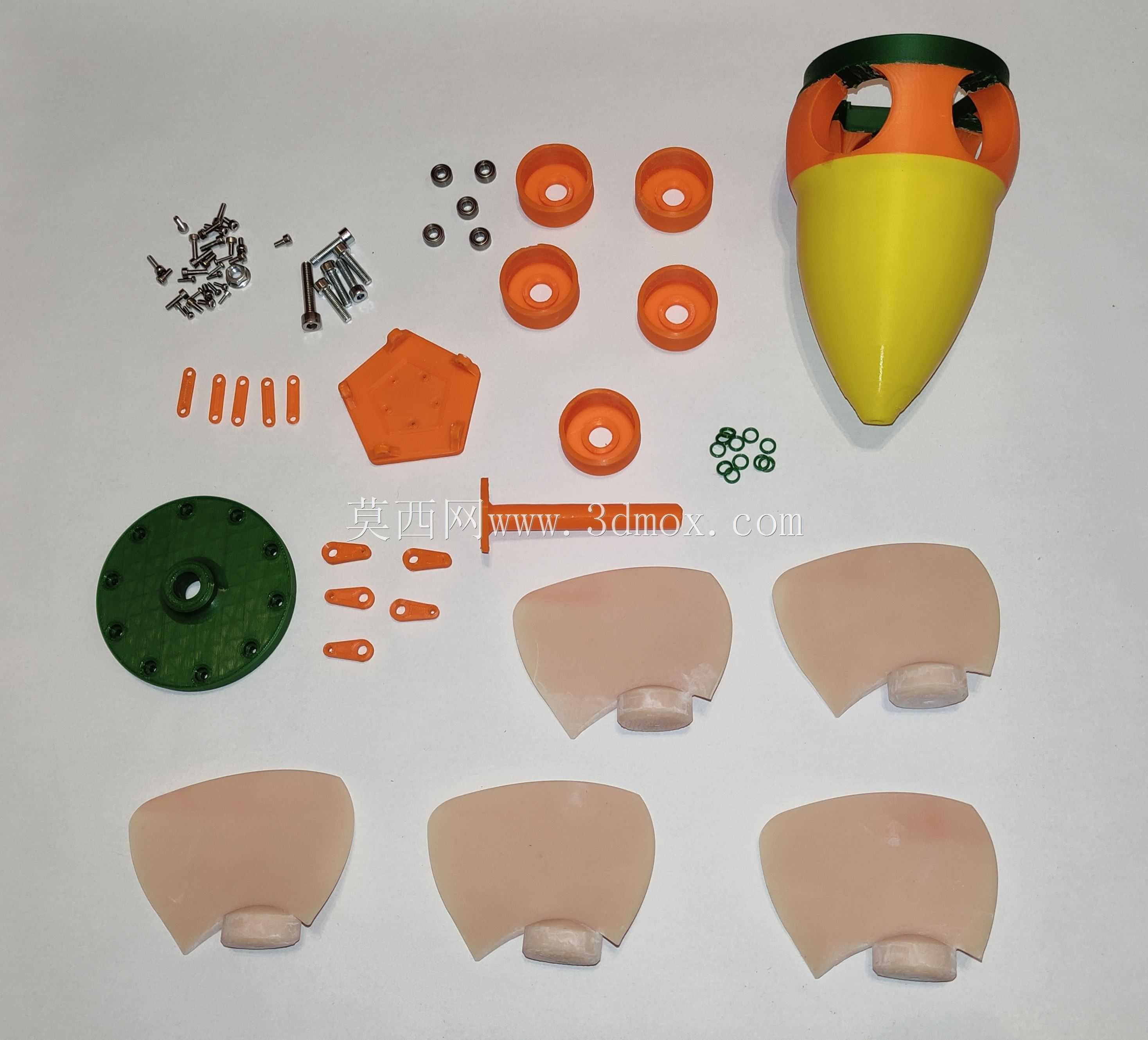

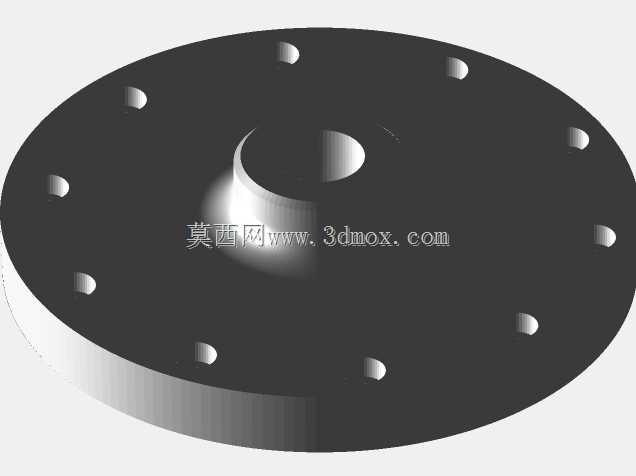

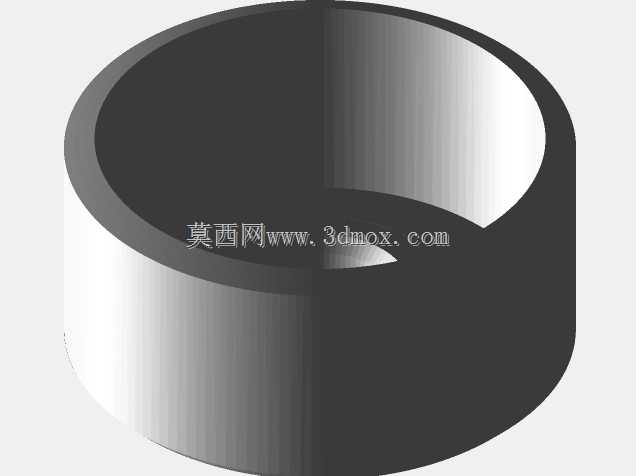

　　模型主体由轮毂体、导流帽、多片轴流叶片、主轴连接段、基础支承段以及周边流道配合关系组成。轮毂采用流线型回转体外形，前端和尾部均做收敛处理，目的不是单纯追求外观，而是降低水流进入和离开转轮区时的局部旋涡与撞击损失。叶片从轮毂表面向外延伸，叶根处保留较大的过渡圆角，使离心力、水动力弯矩和交变载荷能够较平顺地传入轮毂；叶片外缘与转轮室之间需要控制合理间隙，间隙过大会增加漏流损失，过小则会给制造、安装和热态变形留下干涉风险。

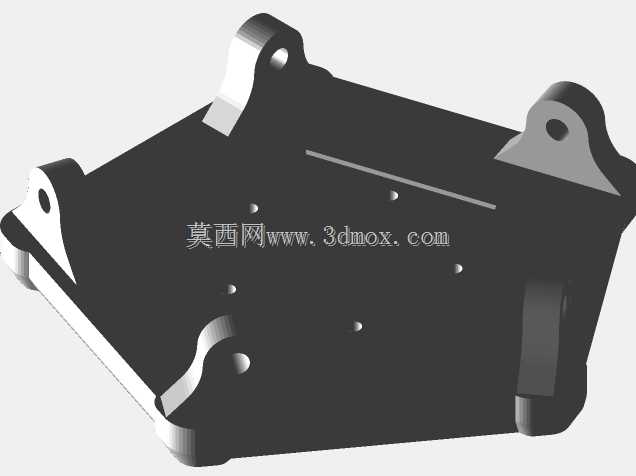

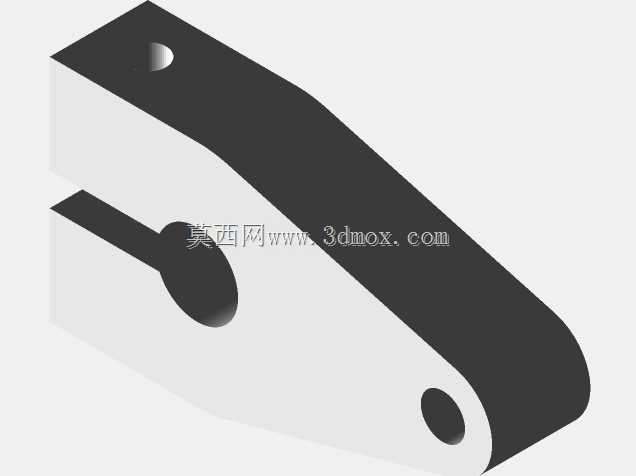

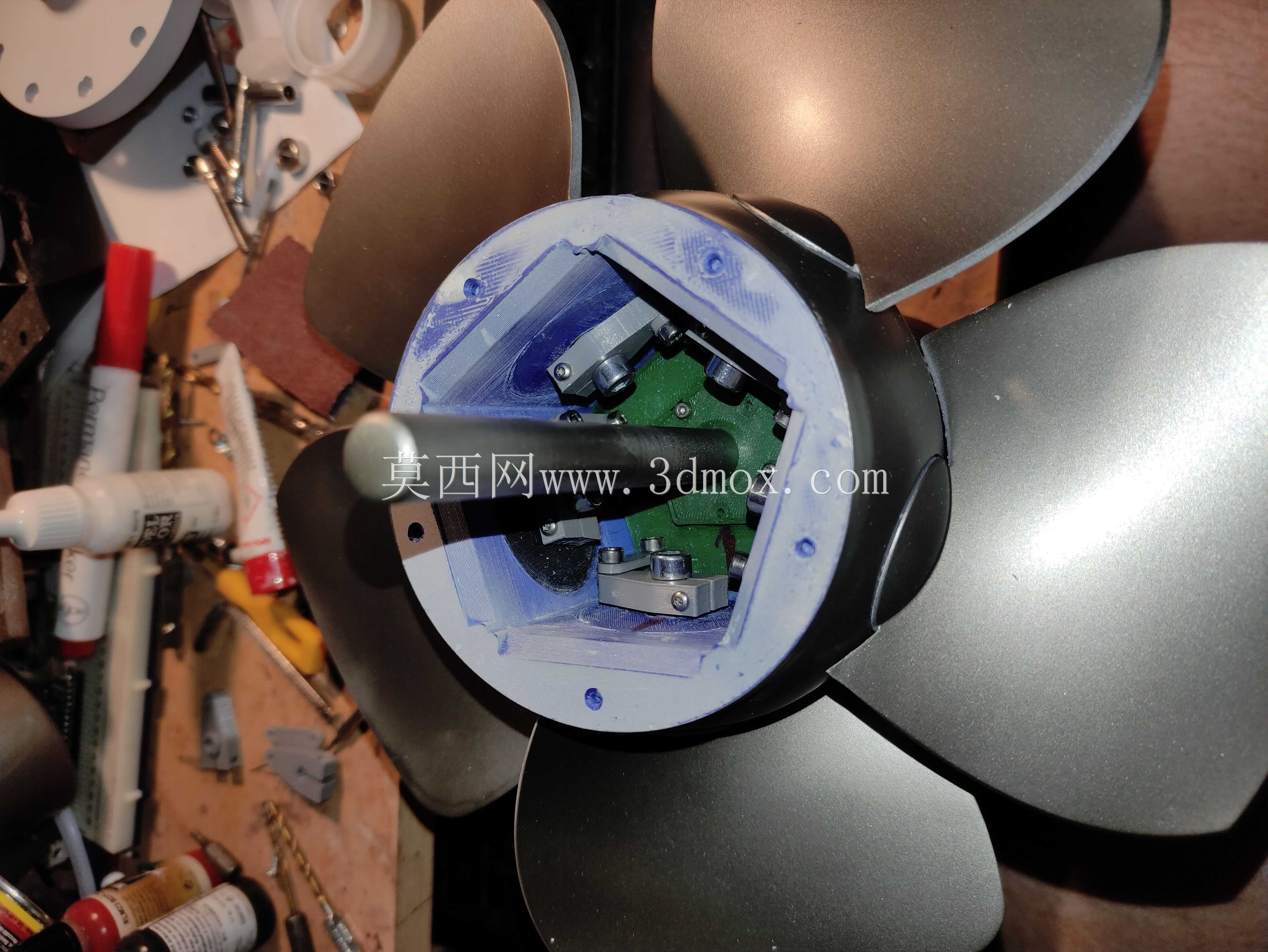

　　可调桨距是该结构的关键特性。叶片轴线并非随意布置，而是结合叶根受力、转叶力矩和水动力中心位置确定，使叶片在转动过程中既能响应负荷变化，又不会产生过大的操作力矩。工程应用中，转桨机构通常布置在轮毂内部，通过接力器、操作架、连杆和转臂带动叶片同步旋转；建模时需要重点检查叶根密封、转臂运动包络、轮毂内腔装配空间以及叶片在最大、最小安放角下的干涉情况。对于教学、展示或3D打印用途，模型可将内部转叶机构适当简化，但外部叶片角度、轮毂比例和流道轮廓仍应保留卡普兰转轮的典型特征。

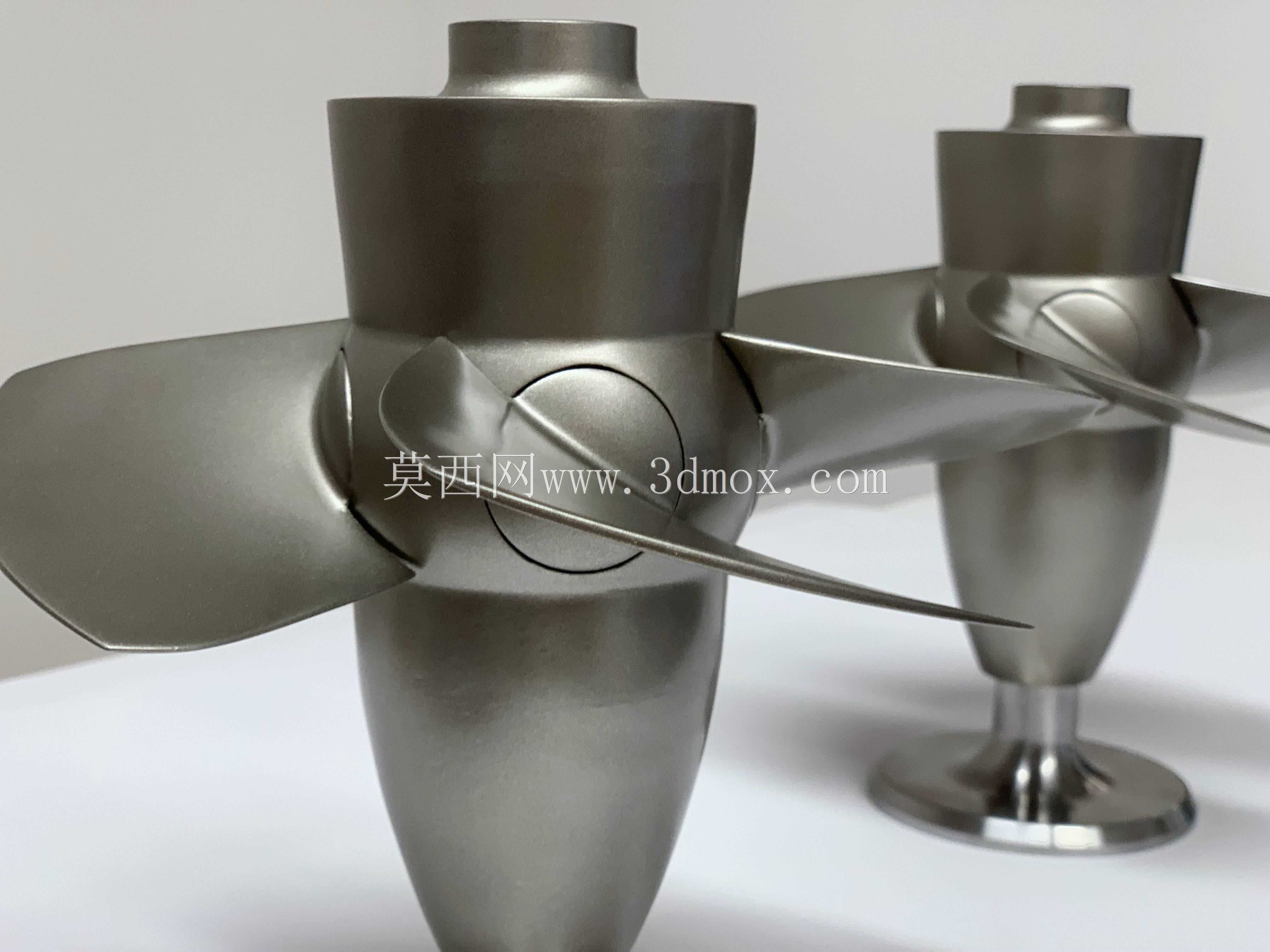

　　从设计思路看，轴流转桨水轮机强调水流沿轴向平顺通过。水流经导叶机构进入转轮后，推动叶片产生转矩，随后通过尾水管扩散回收动能。转轮叶片的翼型厚度、弦长、扭角和沿半径方向的安放角都随半径变化，这是因为不同半径处圆周速度不同，若采用平板式直叶片，进口冲角和出口余旋都会恶化。模型中叶片呈现明显空间曲面，叶尖较薄、叶根较厚，既符合水动力翼型分布，也兼顾强度要求。轮毂尾部的锥形收缩与底座支承段共同构成机组的轴向轮廓，便于在装配时理解转轮、主轴、导轴承和基础之间的位置关系。

　　安装边界方面，转轮必须置于转轮室中心线附近，叶片外圆与固定室壁保持同轴；上游需与导水机构或进水锥段衔接，下游则对接尾水管，避免出现突扩、台阶或偏心错位。主轴连接端应保证与发电机轴或传动系统的同轴度，基础支承面需要承受转动重量、水推力和振动载荷，地脚布置不能只按静态重量估算，还应考虑轴向水推力传递路径。若用于小型试验台，叶轮外径、轮毂直径和叶片数会直接决定过流面积；若用于实体电站改造，叶片转角范围还要与导叶开度协联，以保证不同负荷下的高效运行。

　　结构校核时，叶根圆角、叶片前缘和轮毂内腔是关注重点。叶片长期承受脉动水压，卡普兰机组在空化余量不足时还可能在叶尖背面出现空蚀，因此模型比例虽然可用于展示，真实设计却必须结合水头、流量、转速、汽蚀系数和材料疲劳性能共同确定。整体来看，该三维结构把轴流叶轮、可调桨距、轮毂传动和支承安装关系集中呈现出来，适合用于水轮机原理演示、转桨机构方案沟通、小型能源设备教学以及增材制造样件验证。
