大跨度圆形空间钢网架屋顶结构设计

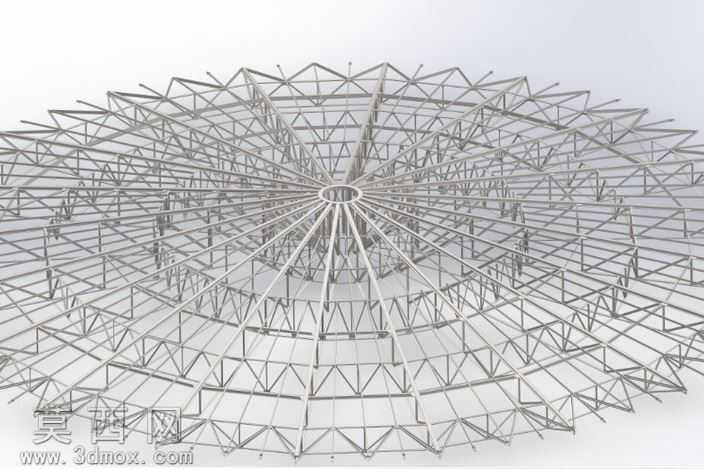

本作品为大跨度圆形公共建筑的钢网架屋顶结构三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循空间钢结构设计规范，对每一根杆件、节点球都进行了精准的尺寸约束与几何定位，确保整体结构的几何精度符合工程设计要求。模型整体采用中心放射式结合环向桁架的布置逻辑，以中心刚性环为核心，向外放射布置径向主桁架，同时搭配多道同心环向次桁架形成整体受力体系，杆件之间通过标准化的焊接球节点实现刚性连接，完整还原了空间网架结构的受力传递路径。渲染阶段采用哑光银灰色金属材质模拟钢结构杆件的真实质感，搭配柔和的环境漫反射光照，清晰展现出网架结构纵横交错的空间层次感，每一处杆件的连接节点都做了精细化处理，避免出现几何穿模、错位等问题，可直观呈现结构的空间排布逻辑。设计过程中充分考虑大跨度屋盖的受力合理性，通过调整径向与环向杆件的排布密度，优化结构的荷载传递效率，中心区域杆件排布相对密集以承担核心区域的集中荷载，向外逐步调整杆件间距适配环向跨度的变化，整体结构对称规整，既满足建筑造型的圆形穹顶视觉需求，也符合大跨度空间结构的力学性能要求。模型完整还原了网架结构的所有组成构件，可用于建筑结构方案展示、钢结构施工交底、力学仿真分析前置建模等场景，所有构件均为可编辑的参数化特征，方便后续根据实际工程需求调整跨度、杆件截面、节点尺寸等参数，适配不同规模的圆形屋盖项目设计需求。
