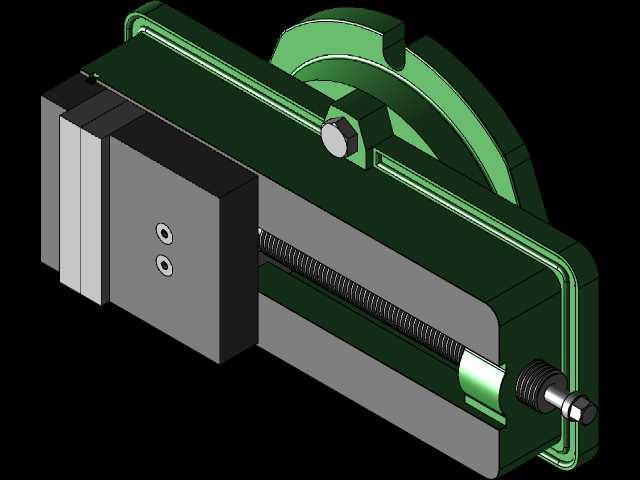

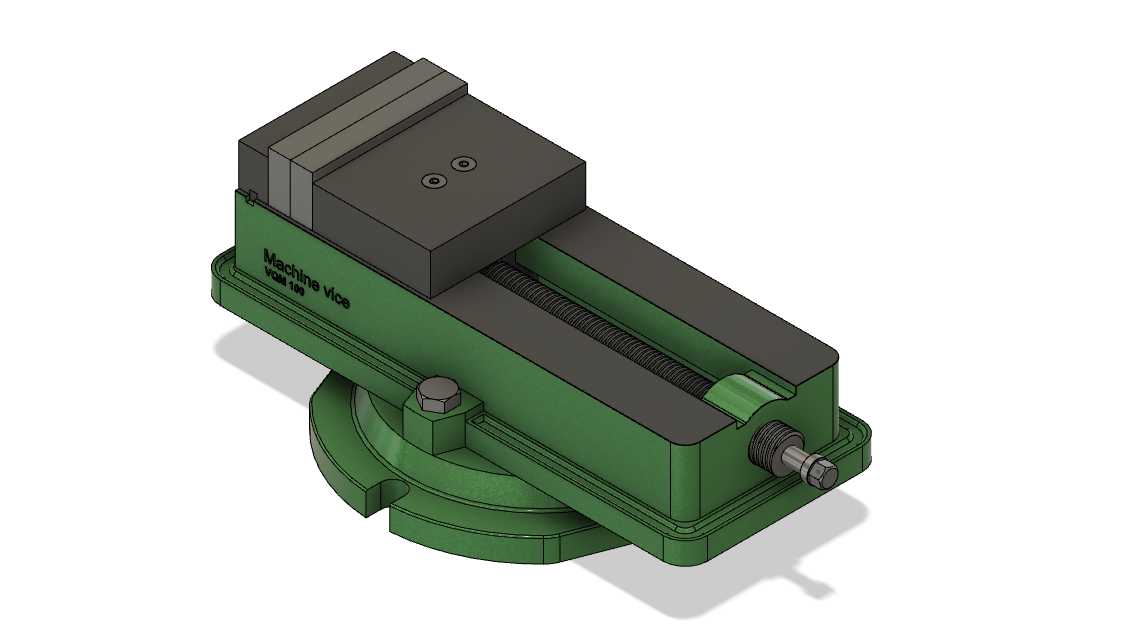

铣床用VQM100回转式机用虎钳结构设计

这款回转式机用虎钳是铣床加工场景中应用极为广泛的通用工装夹具，主要承担铣削、钻削、轻量镗削工序中的工件装夹定位职能，适配普通立式铣床、数控铣床、小型加工中心的工作台安装，可满足中小型金属零件、非金属切削件的多工序加工装夹需求。在实际生产场景中，这类虎钳可通过底座的回转结构快速调整装夹角度，无需反复拆卸工件即可完成多面、多角度的加工操作，大幅降低工序间的装夹校准耗时，提升中小批量零件加工的生产效率，同时也能适配单件定制加工的灵活装夹需求。从功能特性来看，该虎钳采用丝杠副传动的夹紧结构，通过转动端部的方头施力端即可驱动活动钳身沿固定导轨平稳滑移，配合钳口的防滑齿纹结构，可对规则形状的块状、条状工件实现稳定夹紧，夹紧力可通过施力力矩灵活调整，既可以满足粗加工大切削量下的高夹紧力需求，也可通过控制力矩实现薄壁件、易变形工件的轻夹装夹，避免工件装夹变形影响加工精度。底座采用带定位凸台的回转式结构，可绕中心轴做360度旋转调整，调整到位后通过侧边的锁紧螺栓即可将底座与钳身主体锁止固定，保证加工过程中装夹角度不发生偏移，底座上的安装槽可配合T型螺栓与机床工作台实现刚性连接，安装边界适配多数常规中小型铣床的工作台T型槽间距，无需额外制作过渡转接板即可完成安装固定。在设计思路上，该虎钳整体采用分体式模块化结构设计，固定钳身与活动钳身采用高刚性的铸铁材质构型，导轨面采用平直贴合的滑动导向结构，保证活动钳身滑移过程中无偏摆、无卡滞，钳口部位采用可更换式设计，长期使用磨损后可快速更换钳口配件，延长虎钳整体使用寿命；丝杠传动部位预留润滑注油空间，日常维护时可直接加注润滑脂降低传动磨损，回转底座的锁紧结构采用对称式锁紧设计，锁止后整体刚性充足，可承受铣削加工过程中的径向、轴向切削冲击力，避免加工过程中出现工件移位、振颤等问题，保障加工精度与加工表面质量。整体外形尺寸适配中小型机床的工作台安装空间，安装后不会超出工作台行程边界，可充分利用机床的有效加工行程，适配多数常规尺寸零件的装夹需求。
