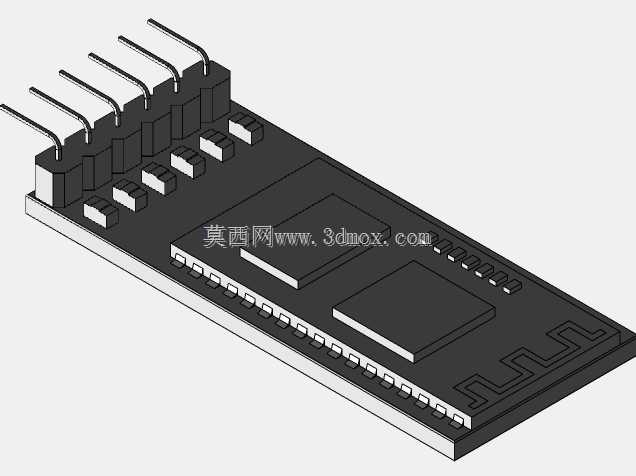

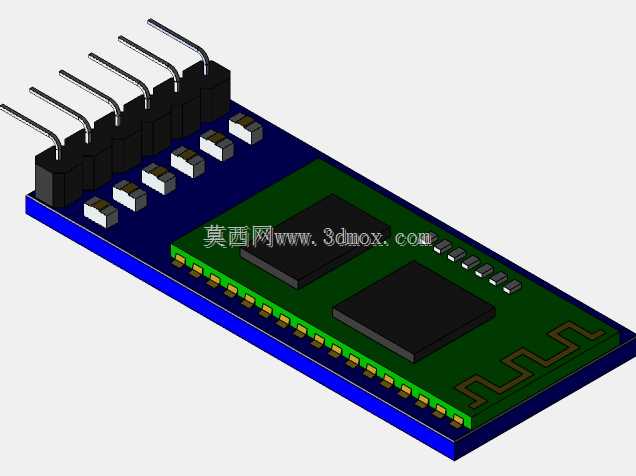

HC05蓝牙通信模块带排针结构

小批量打样这类蓝牙模块时，排针与PCB板的焊接公差是最容易踩的坑，排针引脚的同轴度偏差超过0.1mm，就会导致后期插装到主控板时出现个别引脚虚接，批量生产时返修率能拉高近8个百分点。这款模型在还原结构时特意把排针座的定位凸台做了0.05mm的负公差预留，对应PCB板上的焊盘开孔也同步做了适配调整，完全贴合实际SMT贴片加工的工艺要求，不会出现建模时尺寸严丝合缝，实际生产时排针座卡不进焊盘的问题。PCB板边缘的蓝油阻焊层做了细微的倒角处理，不是生硬的直角切割，这处细节对应实际生产里的V割工序，能避免分板时边缘出现毛刺掉渣，蹭到板载的陶瓷天线影响信号收发。板上两颗主芯片的高度差做了精准还原，闪存芯片比射频芯片低0.2mm，后期给模块加屏蔽罩时，不会出现屏蔽罩顶到芯片封装的问题，屏蔽罩的焊接定位点也在模型上留了对应的焊盘位置，不用后期再二次改图。排针的弯折角度做了10度的倾角还原，不是垂直于板面的直针，这个角度是为了适配嵌入式设备里紧凑的堆叠空间，插装后模块不会突出外壳太多，也能避免排针和旁边的电容元件出现干涉。板载的贴片电容电阻都按0805封装的实际尺寸做了还原，焊盘的拖锡位也留了足够的长度，手工焊接时不会出现连锡短路的问题，陶瓷天线的走线弧度完全匹配实际的阻抗控制要求，50欧姆的阻抗匹配对应的走线宽度和间距都在模型里有准确体现，不会出现建模时随便画个蛇形线就凑数的情况。模块底部的固定孔位做了沉头处理，对应M2的铜柱安装，沉头深度刚好能把螺丝帽完全藏进去，不会突出板面顶到上层的堆叠模块。
