Arduino适配双轴摇杆操纵控制模块

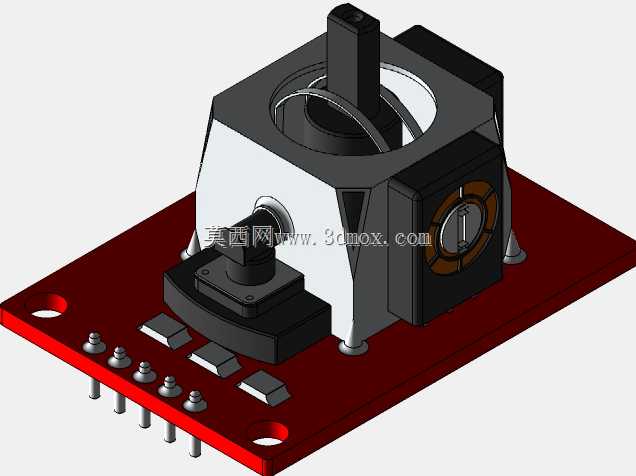

小型嵌入式操纵杆在量产时最容易踩的坑，是摇杆帽与底座的同轴度偏差，一旦偏载超过0.1mm，扳动时就会出现卡滞、回中偏移的问题，长期使用还会磨损内部电位器的碳膜层，大幅缩短使用寿命。这款模块的结构设计里，摇杆下部的万向铰支座直接固定在PCB板的金属衬套上，没有采用常见的塑料卡扣固定方式，金属衬套与PCB之间通过压铆工艺结合，铰支座的安装孔与衬套的配合公差选了H7/g6的小间隙配合，既保证扳动时无旷量，又不会因为过盈配合导致铰支座转动卡涩。

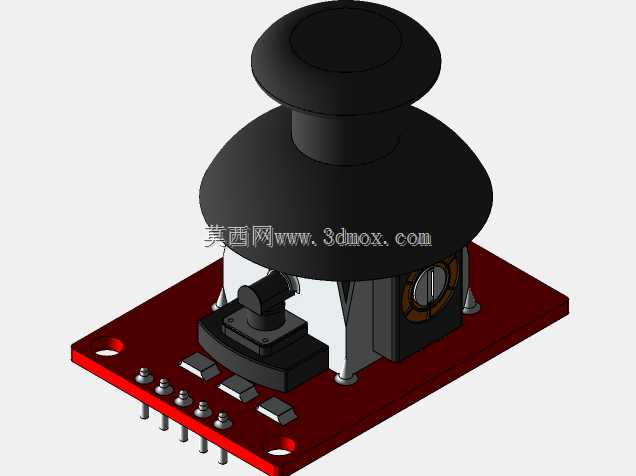

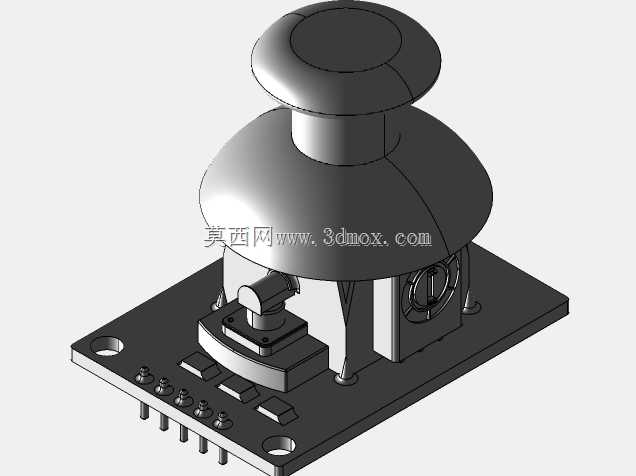

黑色摇杆帽的曲面做了两段式过渡，顶部的平面直径刚好贴合指腹按压的接触范围，下部的伞状扩边不仅能阻挡灰尘、碎屑落入铰支座缝隙，还能在摇杆扳动到极限位置时形成软限位，避免内部电位器转轴被过度掰动造成损坏。伞状边缘的厚度从根部到外缘逐渐减薄，注塑成型时不会出现缩痕，同时外缘做了R0.3的圆角处理，手指长时间操作也不会出现硌手的问题。

PCB板的固定孔位做了沉铜包边处理，四个安装孔的位置刚好对应常见的开源硬件安装孔距，既可以用铜柱直接固定在机器人小车、机械臂的控制底座上，也能通过排针直接插在面包板上做原型验证。板上的贴片元件排布避开了摇杆底座的投影区域，即使扳动摇杆到最大角度，底部的结构件也不会剐蹭到贴片电阻、电容的焊点，避免长期震动导致焊点脱落。电位器与PCB的连接采用了卧式插装，引脚穿过PCB后做了弯脚处理，比直插式的抗震动性能提升不少，即使在移动机器人这类有持续震动的工况下，也不会出现引脚脱焊、信号中断的问题。

模块的回中弹簧做了刚度匹配，X、Y两个轴的弹簧预紧力保持一致，松手后摇杆能精准回到中位，不会出现单轴偏移的问题。弹簧的安装位置藏在铰支座的内部空腔里，没有外露的结构，避免安装时弹簧被外物勾扯脱落，也减少了弹簧氧化生锈的概率。排针的引脚长度做了适配，露出PCB背面的长度刚好是标准面包板的插入深度，插装时不会因为引脚过长导致底部短路，也不会因为引脚过短接触不良。
