双探头超声波测距传感模块结构设计

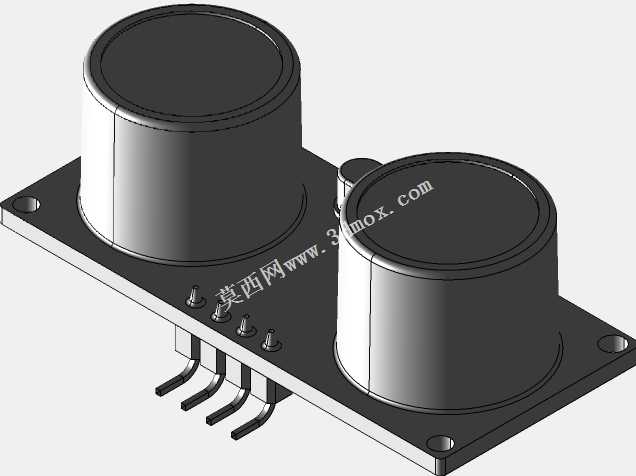

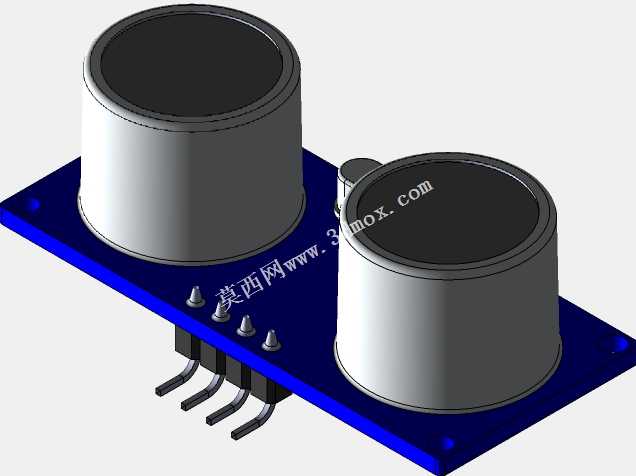

这款双探头超声波测距模块，是面向近距离非接触式距离检测场景开发的硬件结构，目前广泛应用在智能小车避障、自动门人体感应、液位高度检测、流水线物料到位判定、停车场车位检测、智能家居人体存在感知等诸多场景中，能够在不接触被测物体的前提下，稳定输出可靠的距离数据，适配各类需要空间距离感知的电子系统。从实际用途来看，该模块依靠一对超声波换能器完成信号收发，一个探头发射特定频率的超声波脉冲，另一个探头接收遇到障碍物反射回来的回波，通过计算声波在空气中的传播时间换算出与被测物体之间的直线距离，相比红外测距，它不受被测物体颜色、透明度、表面反光特性的干扰，在光照复杂、粉尘浓度不高的常规工业与民用环境下都能保持稳定的检测性能，检测盲区小，有效测距范围覆盖日常近距离感知的绝大多数需求。在功能特性设计上，模块采用上下分层的结构逻辑，底层是蓝色PCB载板，集成了信号处理电路、接插引脚与固定安装孔，两个圆柱形超声波换能器垂直焊接在载板上方，保持收发探头的间距固定，避免探头间距偏差带来的测距误差；载板边缘预留的排针引脚采用标准2.54mm间距，能够直接插装在面包板或者对应规格的接插件上，方便与各类主控板快速接线，不需要额外定制转接结构。设计过程中，充分考虑了实际安装的边界限制，两个圆柱形探头的外径保持一致，高度齐平，确保发射的超声波波束角覆盖范围对称，不会因为探头高低差导致近距检测出现盲区；载板上的四个安装孔分布在板体四角，孔径适配常用的M2固定螺丝，既可以通过螺丝锁附在设备壳体的安装柱上，也可以利用背胶直接粘贴在平整的安装面上，适配不同设备的装配需求。整体外形紧凑方正，探头突出于载板表面的高度经过测算，既能够避免PCB板体对超声波波束的遮挡，也不会因为探头过高导致模块整体占用空间过大，能够嵌入到狭窄的设备内部空间中；板体上的小型贴片元件全部布置在探头下方的空余区域，没有额外突出板体的元器件，进一步压缩了模块的整体厚度，在安装时不需要为元件预留额外的避让空间，大幅降低了集成到终端设备时的结构设计难度。
