Arduino纳米开发板精细三维建模作品

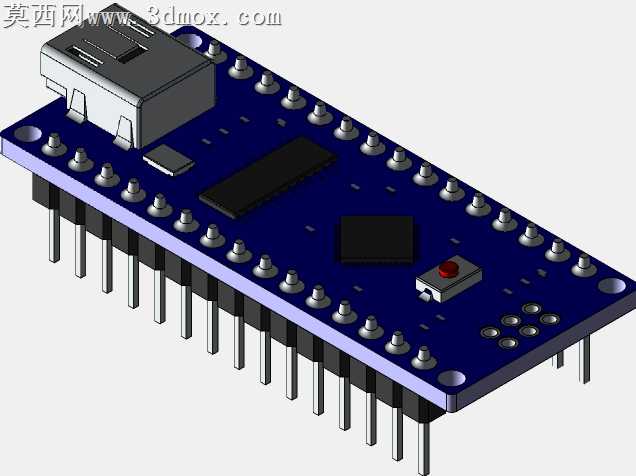

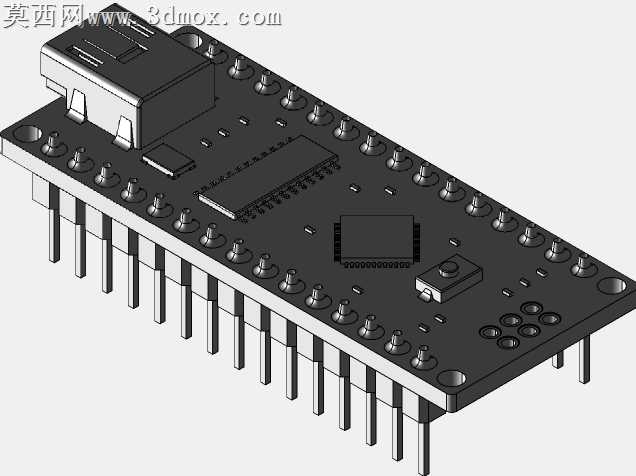

本作品为Arduino纳米开发板的高精度三维建模成果，建模过程严格参照实物开发板的真实尺寸与结构比例完成，整体还原度达到工业级应用标准。建模阶段首先对开发板的整体轮廓进行基准搭建，以PCB基板为核心定位基准，精准绘制基板的圆角矩形外形与定位孔位，确保板身长宽厚尺寸与实物完全匹配。针对板上各类元器件，采用分模块独立建模后装配的方式完成：首先构建USB接口模块，还原接口金属外壳的卡扣结构、内部胶芯与引脚的分层结构，金属外壳部分赋予哑光镀镍金属材质，胶芯部分采用硬质哑光塑料材质，还原接口的真实质感。随后对板上的排针组进行建模，每一根排针都区分塑料基座与金属插针两部分，塑料基座采用淡紫色哑光工程塑料材质，金属插针采用亮面镀锡金属材质，精准还原排针的等距排列规律与插针长度比例，确保排针与基板的装配位置完全对齐。板上的核心芯片部分，分别还原主控制芯片与辅助芯片的不同封装外形，芯片本体采用黑色哑光环氧塑封材质，表面的引脚采用细密阵列建模，还原贴片芯片的引脚排布细节。板上的复位按键采用分体建模，还原按键帽的红色哑光塑料质感与底座的黑色塑料结构，按键的凸起高度与按压行程对应的结构间隙都做了精准还原。板上的贴片电容、电阻等小型元器件，按照实物的排布位置逐一放置，还原不同规格元件的尺寸差异，元件统一采用对应陶瓷或金属的材质表现。PCB基板部分采用深蓝色阻焊层材质表现，表面还原丝印层的轮廓标识效果，板上的圆形安装孔做了通孔处理，孔壁的金属化层也做了对应的材质区分。渲染阶段采用柔和的工作室漫反射光照，避免过度反光遮挡结构细节，同时添加轻微的环境遮蔽效果，凸显元器件之间的层级关系与装配间隙。整体建模过程严格遵循电子硬件的结构逻辑，所有元器件的装配位置不存在干涉问题，各部件的拆分逻辑符合实际开发板的生产装配流程，既可以用于电子教学的演示素材，也可用于3D打印外壳时的结构匹配参考，或是嵌入式项目的整机装配干涉检查使用。
