直列四缸内燃机核心结构三维建模

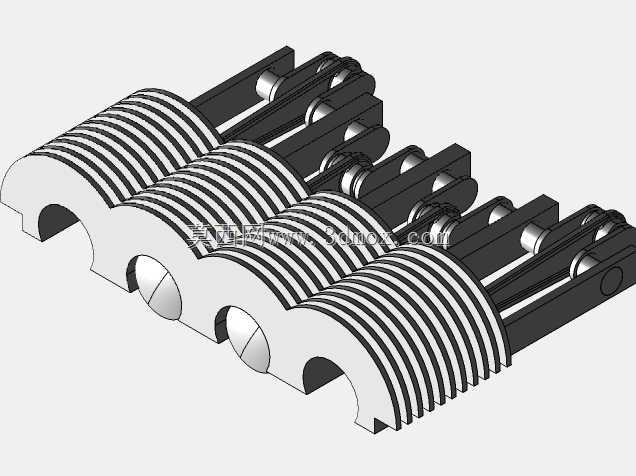

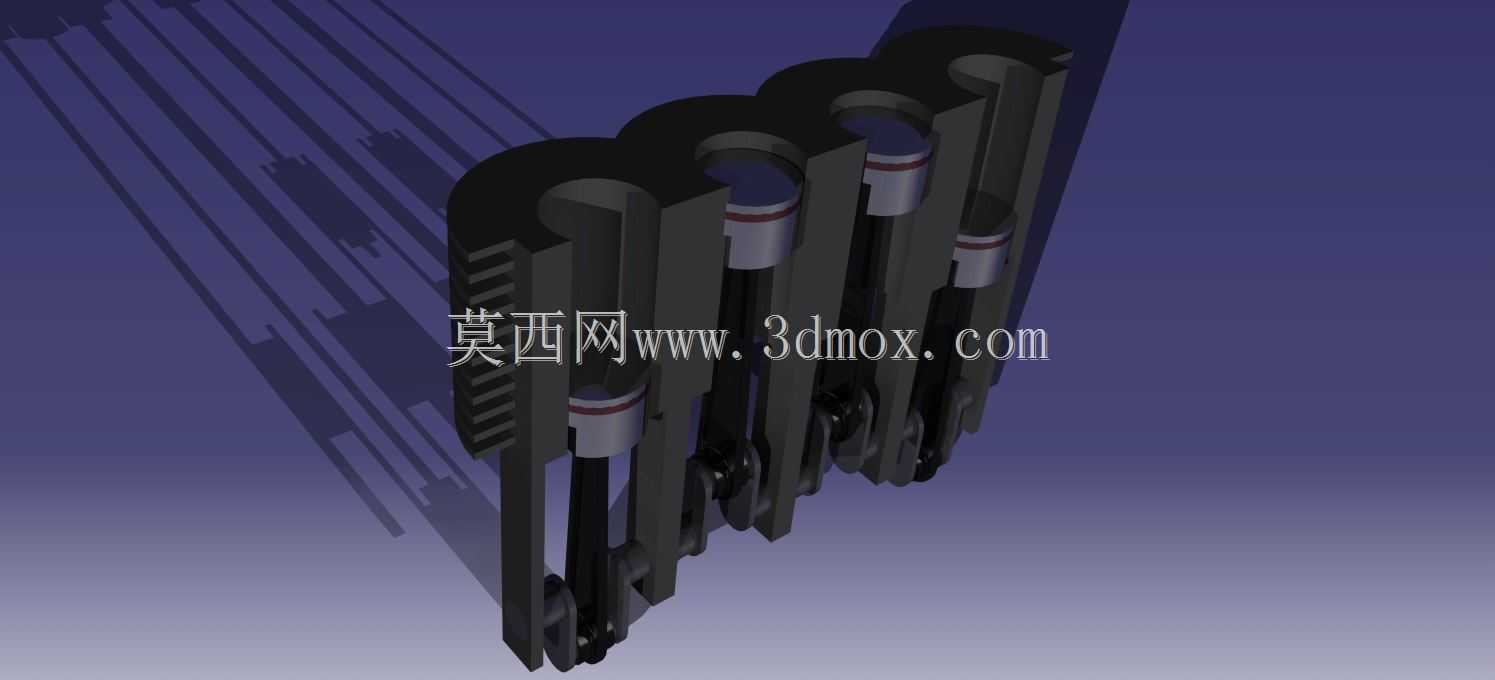

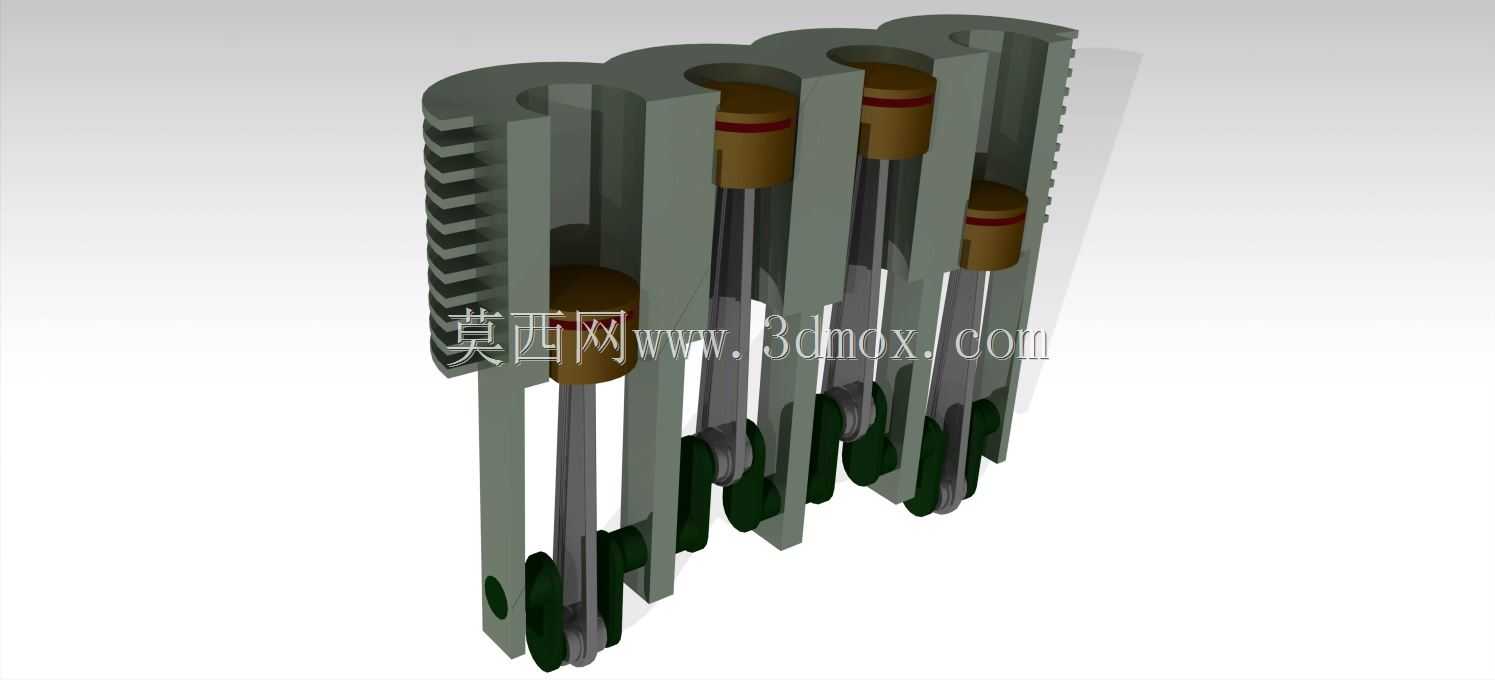

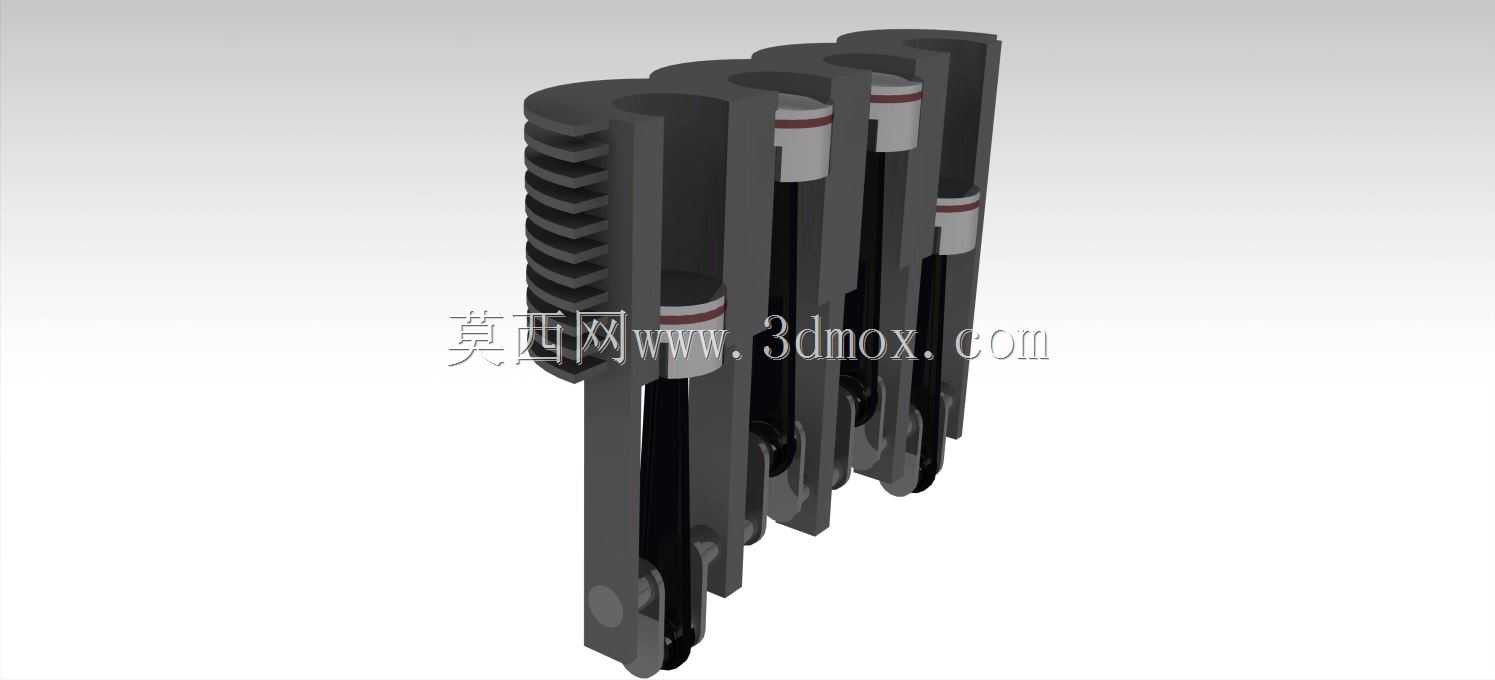

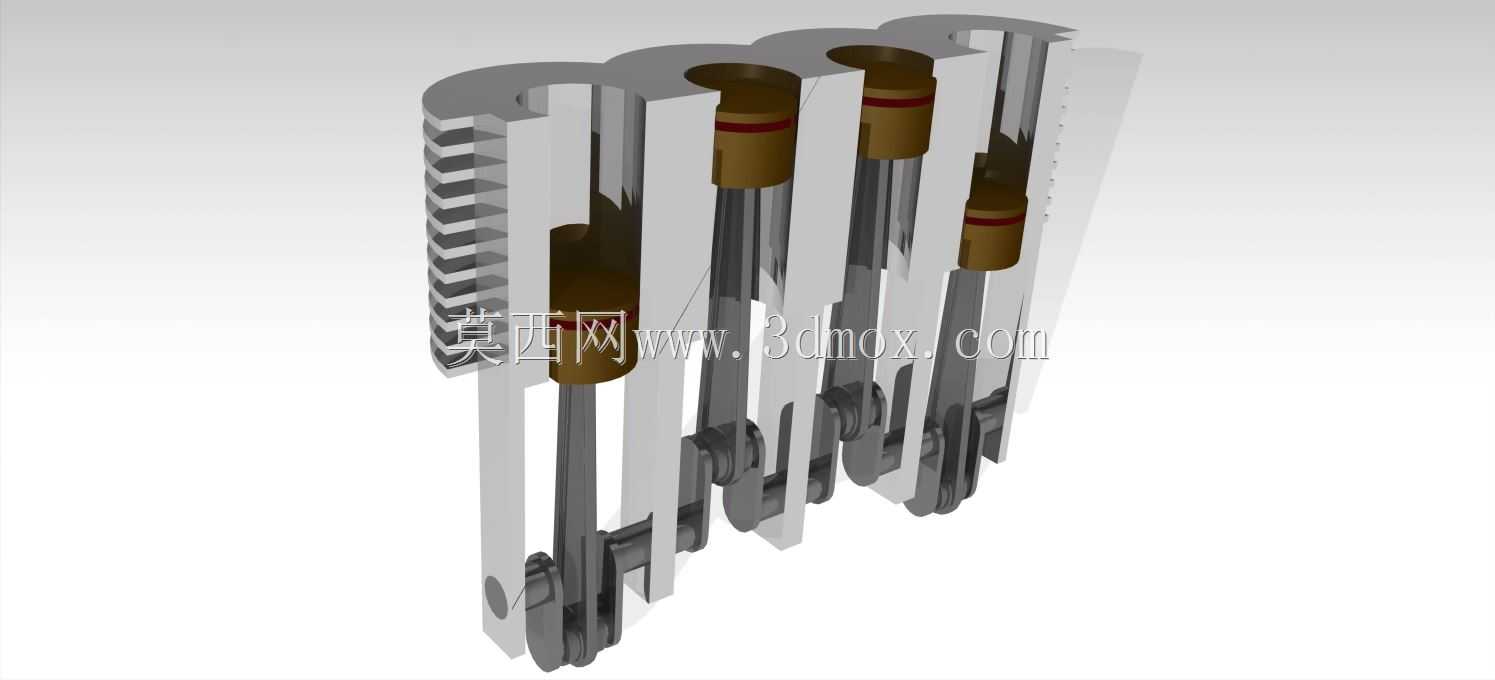

　　这套直列四缸内燃机的结构模型，还原了往复式活塞内燃机的核心运动逻辑，在动力机械的结构教学、原理演示场景中，能直观呈现四冲程内燃机的做功循环过程，也可作为整车动力总成匹配阶段的结构参考件，帮助设计人员快速梳理动力舱内的部件排布边界。从实际用途来看，这类四缸结构是当前乘用车、小型工程机械动力单元的主流构型，相比三缸机型拥有更平顺的做功间隔，曲轴每旋转180度即可触发一个气缸做功，动力输出的连续性更优，相比六缸及以上机型又拥有更紧凑的轴向尺寸，能在有限的安装空间内平衡动力输出与整机重量的矛盾。模型呈现的核心结构包含四个并排布置的气缸套、对应配套的活塞组件、连杆结构以及部分曲轴输出段，同时还原了气缸上部的散热鳍片结构，

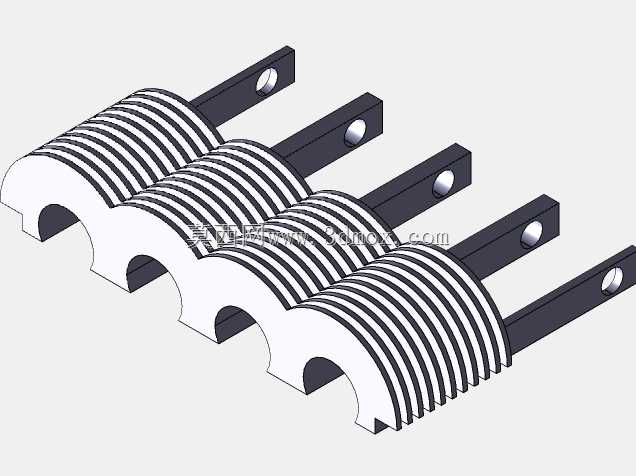

　　这部分结构对应风冷内燃机的散热设计逻辑，通过增大壳体与空气的接触面积，带走做功过程中产生的多余热量，避免缸内温度过高引发的爆震、部件热变形失效等问题。在设计思路的还原上，模型严格遵循直列四缸机的1-3-4-2做功顺序对应的曲柄相位布置，四个曲柄销的相位差匹配做功间隔要求，能保证运动过程中连杆不会出现运动干涉，活塞在上止点、下止点的行程位置完全对齐，不会出现撞缸或者行程不足导致压缩比不达标的问题。从安装边界来看，直列四缸的布局让整机的横向尺寸控制在合理区间，四个气缸沿直线排布的结构让进排气歧管的布置更加便利，同侧布置的进气道能缩短进气路径长度，提升充气效率，排气侧的集中布置也能简化三元催化、排气消声组件的安装路径，

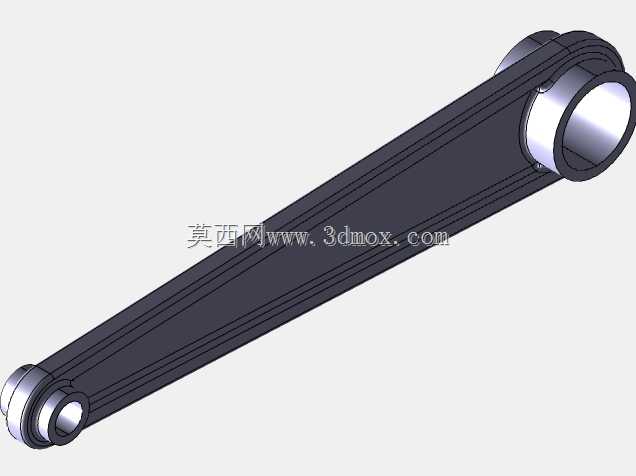

　　减少整机外围附件的排布难度。模型中省略了外围的气门机构、供油系统、冷却循环管路等附属部件，只保留核心的运动做功结构，能让观察者快速抓住内燃机的核心运动逻辑：活塞在气缸内做往复直线运动，通过连杆将直线运动转化为曲轴的旋转运动，最终向外输出扭矩。在实际的工程设计中，这类核心结构的建模是内燃机整体设计的第一步，需要先确定缸径、行程、曲柄半径这些核心参数，才能核算整机的排量、压缩比、输出扭矩范围，后续的外围部件设计都要围绕核心结构的尺寸边界展开，比如气缸体的壁厚设计要匹配做功时的爆发压力，曲轴的主轴颈尺寸要满足旋转过程中的强度要求，连杆的粗细要能承受活塞往复运动带来的交变载荷。这套模型虽然做了结构简化，

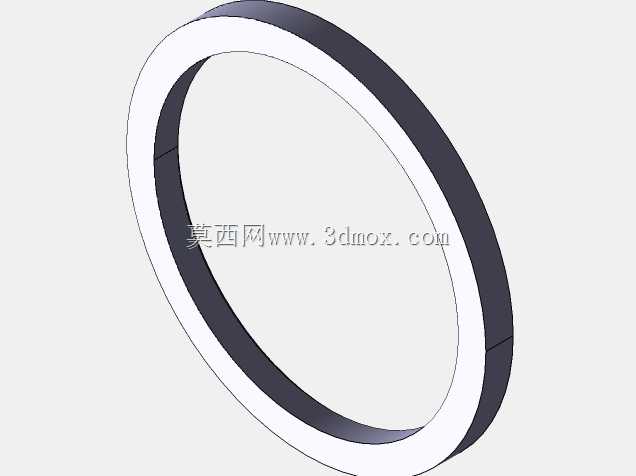

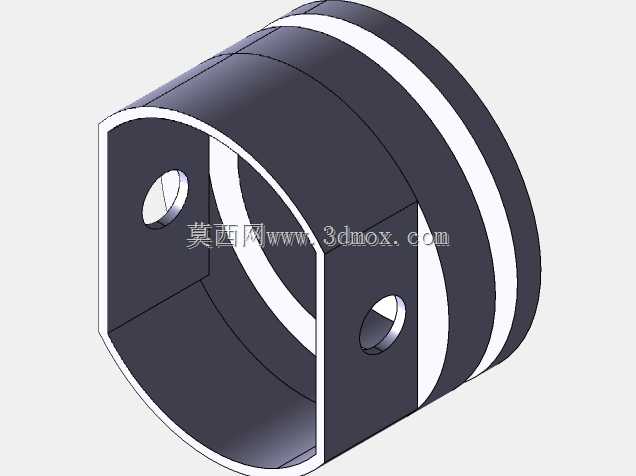

　　但核心运动副的配合关系完全符合工程实际，活塞与气缸壁的间隙预留、连杆与活塞销、曲柄销的铰接间隙都按照实际装配逻辑设置，可直接用于运动仿真演示，直观展示四个活塞交替上下运动、带动曲轴连续旋转的全过程，帮助初学者快速理解内燃机的动力输出原理，也能作为动力总成概念设计阶段的占位模型，用于初步校核动力舱的空间匹配关系，避免后续详细设计阶段出现部件干涉的问题。对于三维建模从业者而言，这类模型的建模过程能很好地练习阵列特征、运动副配合、相位角度设置的相关技巧，四个气缸的结构存在高度相似性，可通过参数化关联设计减少重复建模工作量，同时需要精准控制曲柄的相位角度，才能保证运动仿真的过程符合真实机械的运动逻辑，不会出现运动卡顿、部件错位的问题。
