带安装支架的定滑轮传动组件结构设计

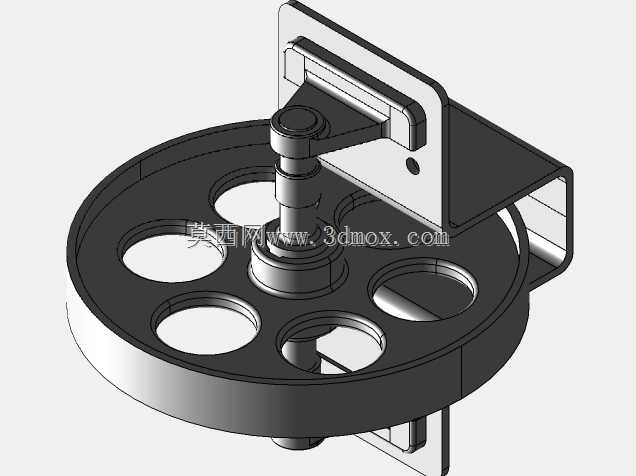

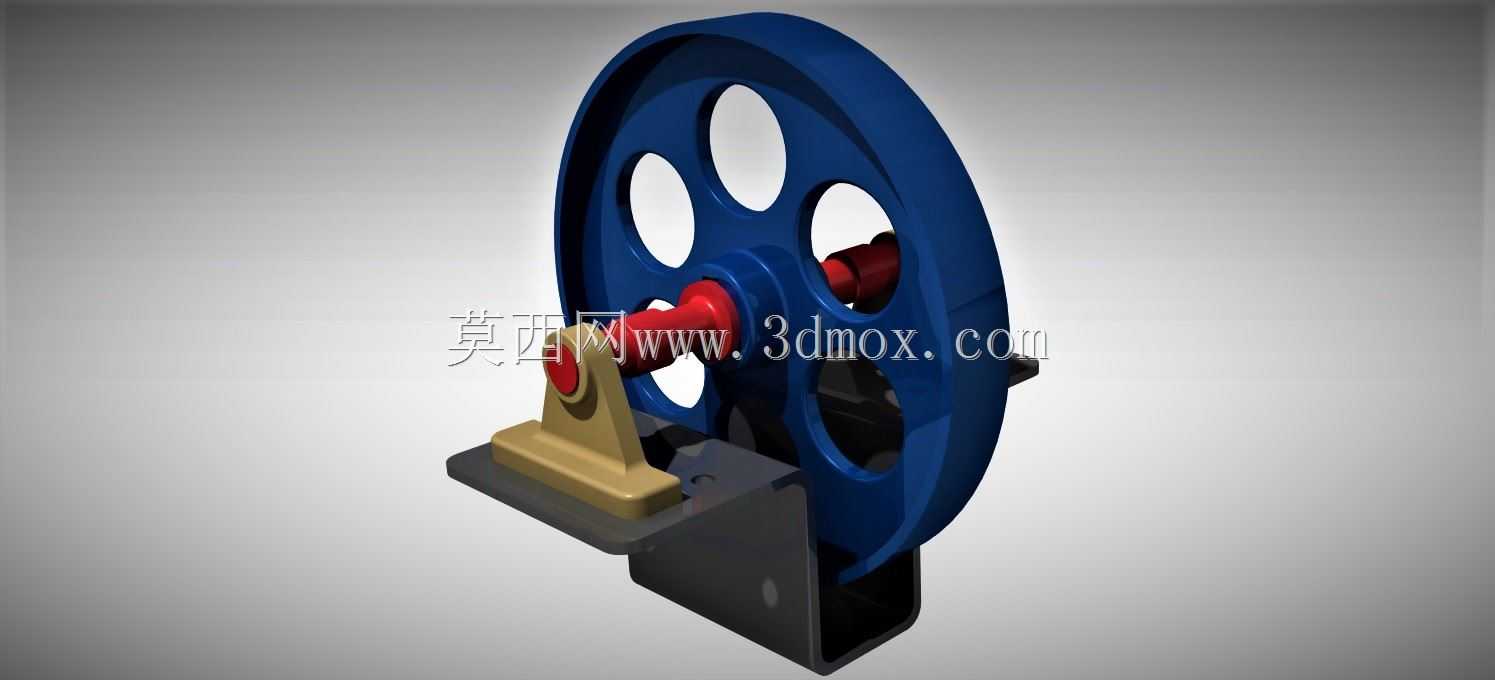

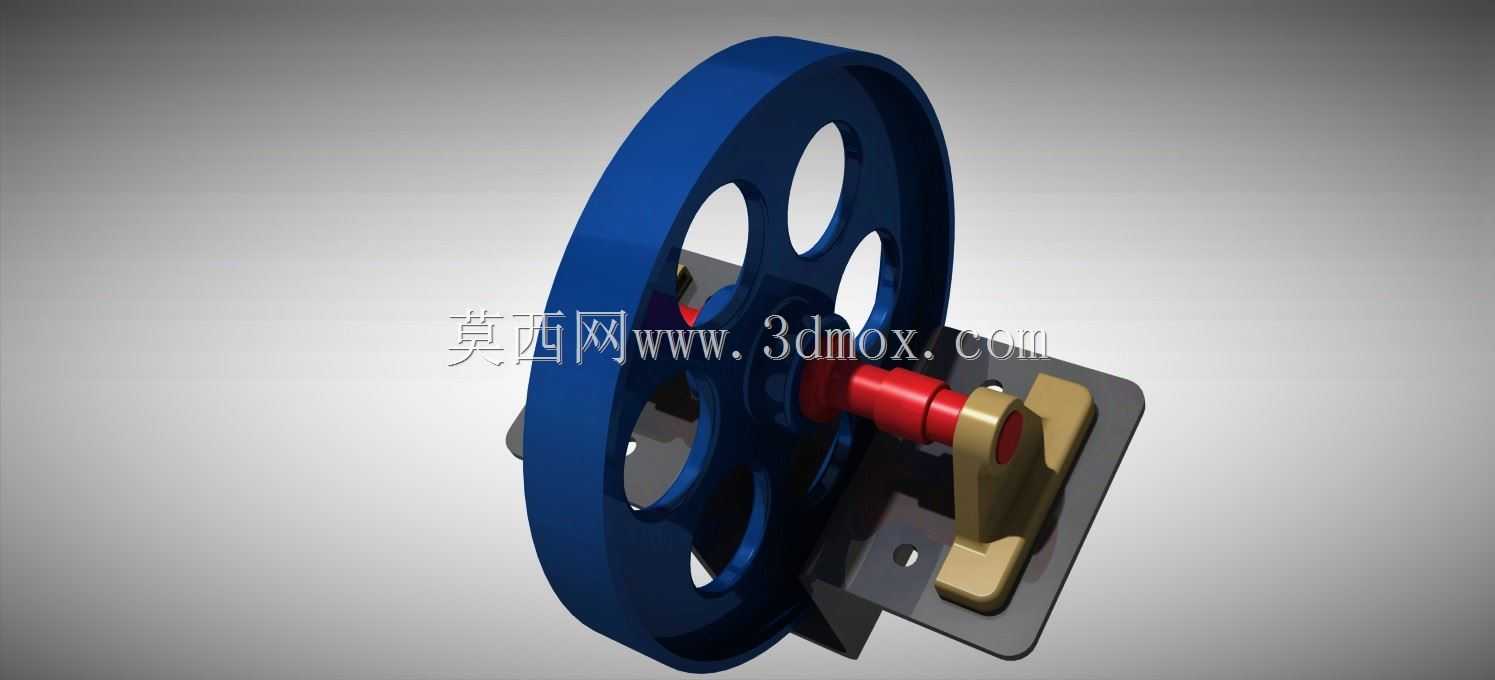

　　日常做非标设备传动方案选型时，定滑轮类组件是绕不开的基础传动单元，这套带一体式安装支架的滑轮结构，在轻载工位的力向转换、长距离柔索传动场景里适配性极强。先从实际安装边界说起，整套组件的安装基准是底部的L型折弯支架，支架立面开有两个同轴的沉头安装孔，孔位间距按照常规工业铝型材的槽距标准预留，不管是直接锁附在型材框架立面，还是通过转接板固定在设备钣金机架上，都不需要额外做孔位二次加工，支架底面做了铣平处理，和安装面贴合时平面度控制在0.1mm以内，避免长期受侧向力导致支架变形。轮体部分采用了辐条式镂空结构，不是为了刻意减重做的造型，而是考虑到高速柔索传动时的风阻问题，三个均匀分布的椭圆形镂空孔，在保证轮体径向强度的前提下，

　　能减少轮体转动时的空气扰动，同时也方便日常运维时检查轮槽的磨损情况，轮槽的截面弧度是按照常规6mm直径的钢丝绳、尼龙传动带的曲率做的匹配，槽深刚好能让柔索嵌入三分之二的直径，既不会出现柔索脱槽的问题，也不会因为槽深过大导致柔索和槽底过度摩擦。轮体和中心轴的配合处做了衬套安装位，预留的衬套厚度能适配铜基自润滑衬套或者标准深沟球轴承两种方案，轻载低速工位用铜衬套就能满足免维护需求，转速稍高、传动频次高的工位直接换装标准轴承即可，不需要修改轮体或者支架的其他尺寸。支架上方的轴承座是和安装支架一体铸造成型后再做的机加工，轴承座的同轴度公差控制在0.02mm以内，避免轮体转动时出现偏摆，导致柔索磨损加快。

　　中心轴的轴向固定采用了轴端卡簧加顶丝的双重固定结构，日常拆装维护时不需要拉马等专用工具，用卡簧钳就能拆下轴端挡圈，抽出中心轴即可更换轮体或者衬套，在生产线快速运维的场景下能大幅减少停机时间。从实际应用场景来看，这套滑轮组件不光能用在常规的物料提升工位做力向转换，在自动化设备的门体配重、柔索往复传动机构、检测设备的探针升降导向结构里都能适配，比如做小型立式仓储柜的货箱提升传动时，四个这套滑轮组件配合柔索就能组成稳定的四点提升结构，轮体的静载荷按照单轮50kg的承载做的强度校核，轮体材质选用改性尼龙或者铸钢件都能直接套用这套三维结构，只需要根据使用场景调整轮体的材质参数即可，不需要修改整体安装尺寸。

　　设计时特意把支架的折弯处做了加强筋结构，避免长期受径向拉力时支架折弯处出现应力开裂，加强筋的厚度和支架本体厚度保持一致，不会出现铸造或者钣金加工时的壁厚不均问题。轮体和支架两侧的间隙预留了2mm的安全距离，就算柔索在传动过程中出现轻微的轴向窜动，也不会和支架侧壁发生摩擦，同时间隙大小也控制在不会让柔索卡入轮体和支架缝隙的范围内。在做三维建模时，所有配合面的公差都按照机械设计手册的基孔制配合做了预留，轴承安装位的公差选的是H7/k6的过渡配合，既能保证轴承安装时不会出现松旷，也不会因为过盈量太大导致装配困难。中心轴的轴肩高度按照轴承内圈的定位要求做了设计，不会出现轴肩过高影响轴承拆卸，或者轴肩过低导致轴承定位失效的问题。很多新手设计滑轮结构时容易忽略轮槽的表面粗糙度要求，这套结构的轮槽工作表面粗糙度要求控制在Ra1.6，不管是配钢丝绳还是尼龙传动带，都能减少柔索的磨损量，延长整套传动机构的维护周期。另外支架的安装孔做了沉头设计，安装时螺丝头不会突出支架表面，避免和运动中的柔索或者其他周边部件发生干涉，沉头孔的深度刚好能容纳M6的内六角螺丝头，安装后螺丝头和支架表面齐平。
