单级同轴式齿轮减速传动装置结构

　　在各类工业传动场景里，减速装置始终是动力传递链路中不可或缺的核心部件，这套齿轮减速结构的设计，首先锚定的是中小功率传动工况的匹配需求，常见于轻工输送线、小型自动化专机、实验台架动力单元这类需要对原动机输出转速做降速处理、同时提升输出扭矩的场景。从实际使用逻辑来看，原动机多为常规转速的异步电机或者伺服电机，输出转速通常在每分钟上千转，而终端执行机构往往需要每分钟几十转到上百转的稳定转速，同时需要足够的输出扭矩克服负载阻力，这套减速结构就是通过齿轮副的齿数比匹配，完成转速与扭矩的转换，让动力输出特性匹配终端负载的运行要求。

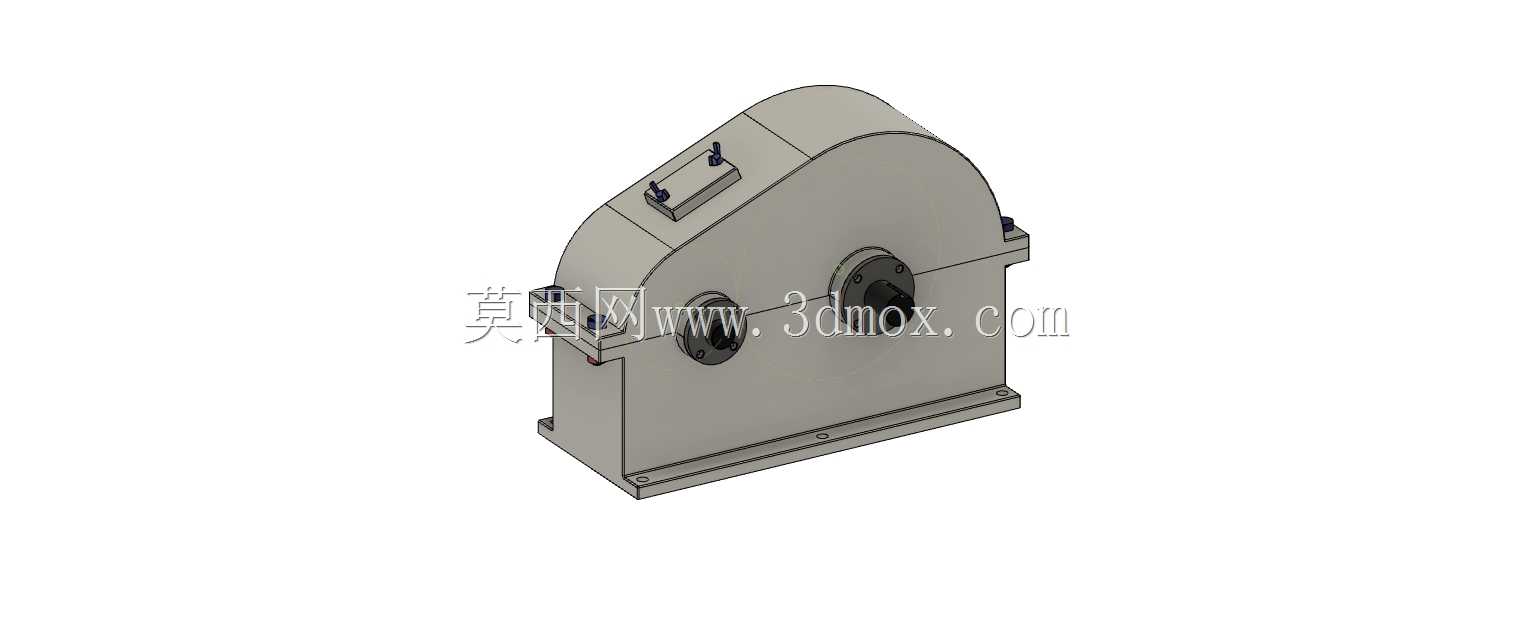

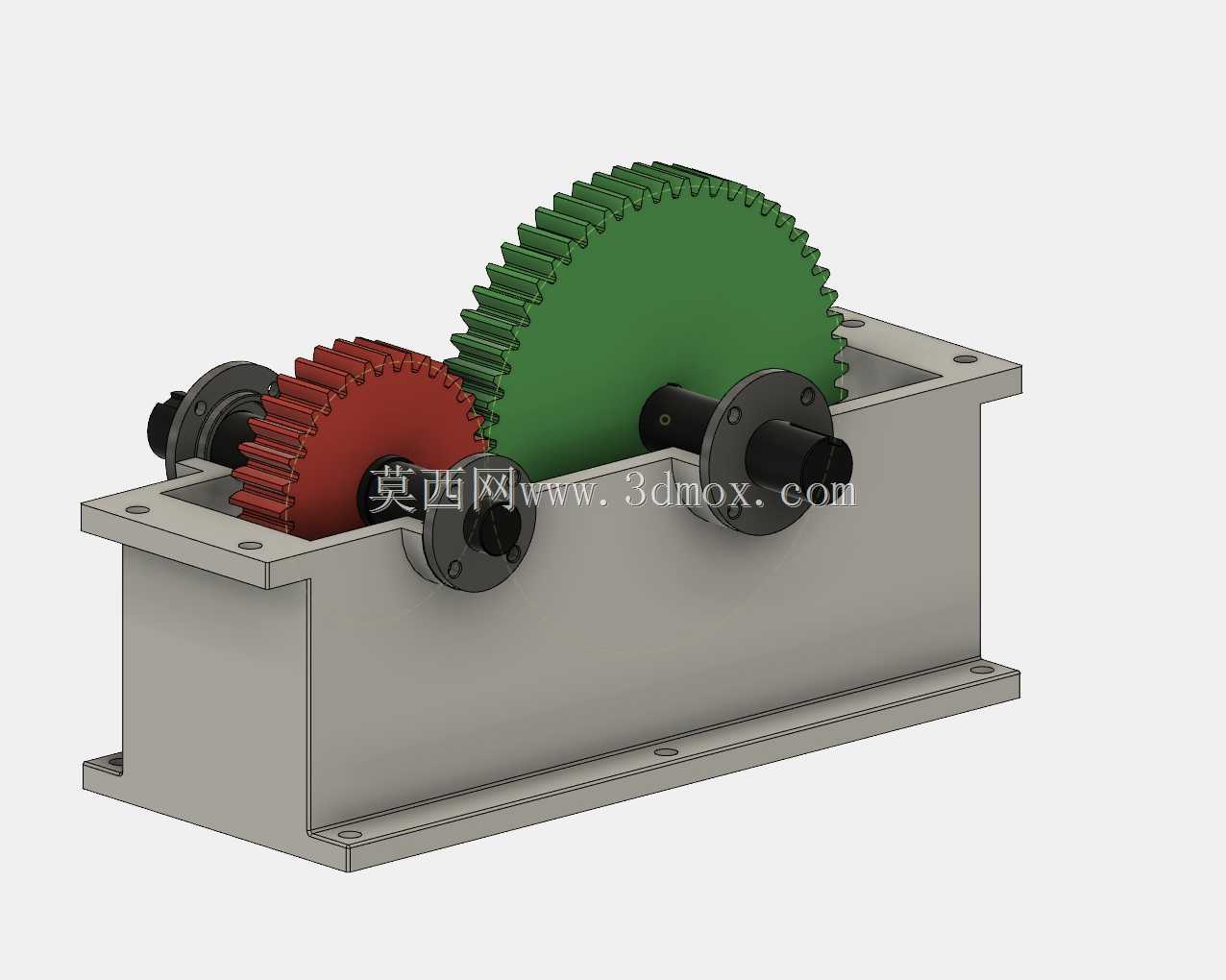

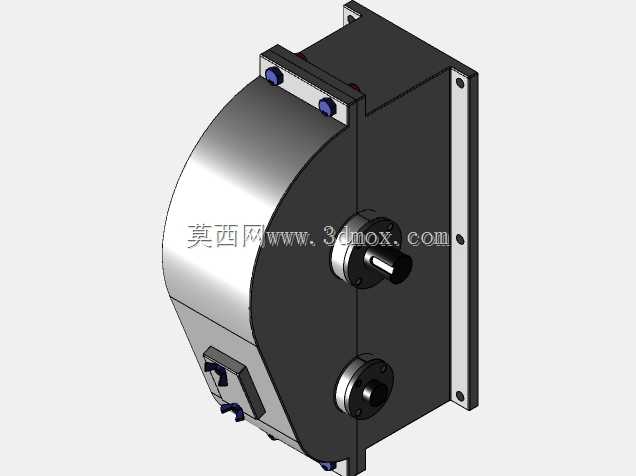

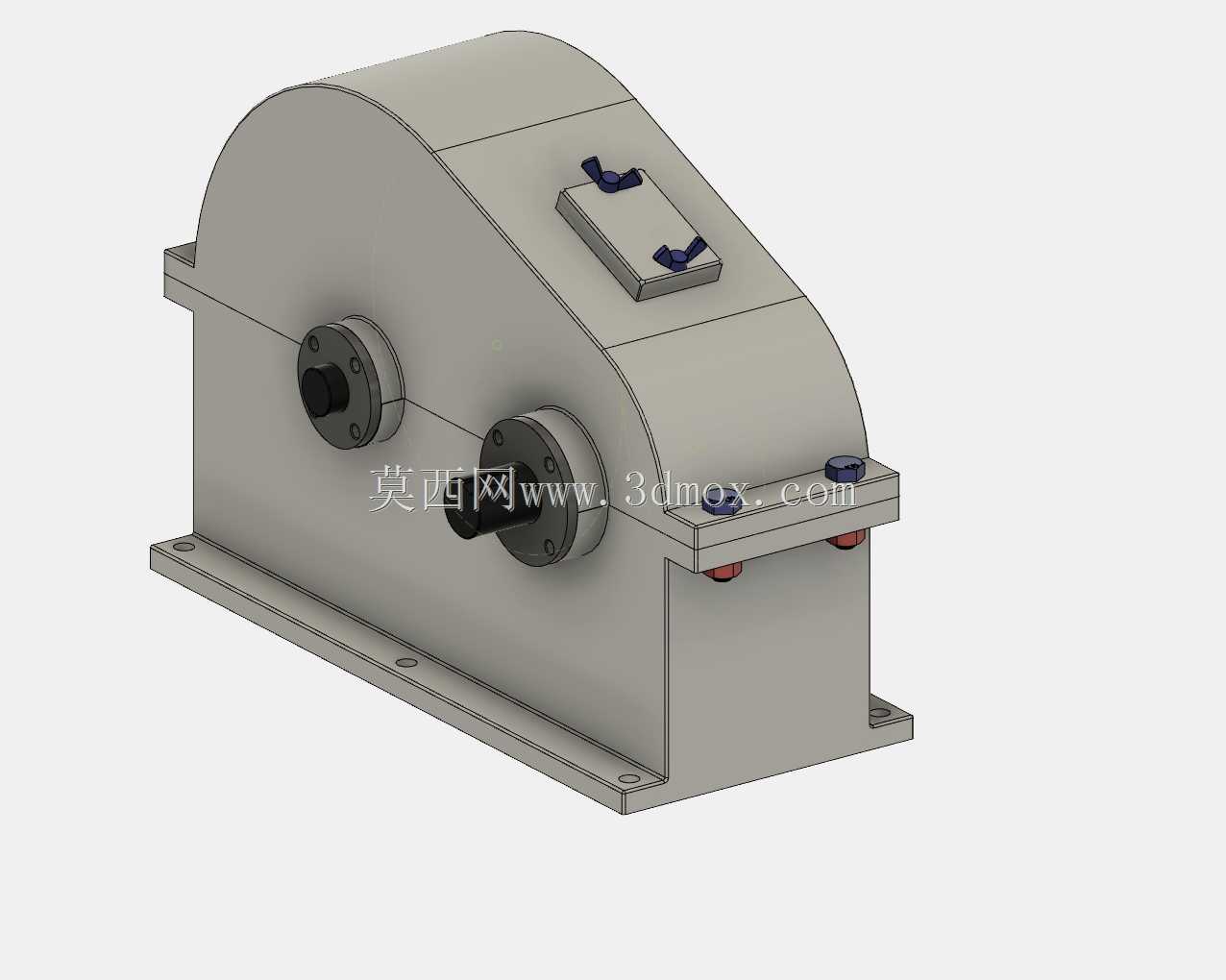

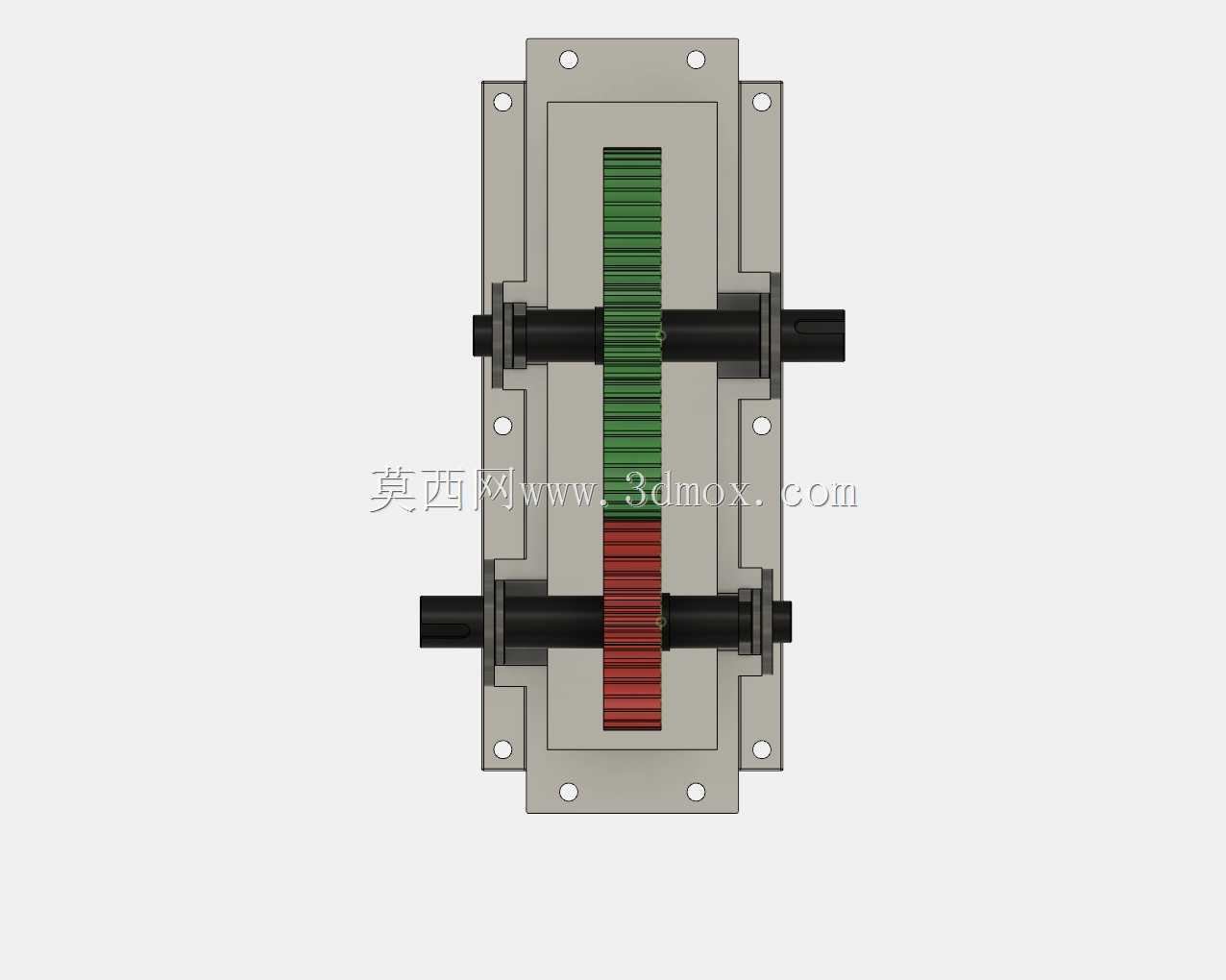

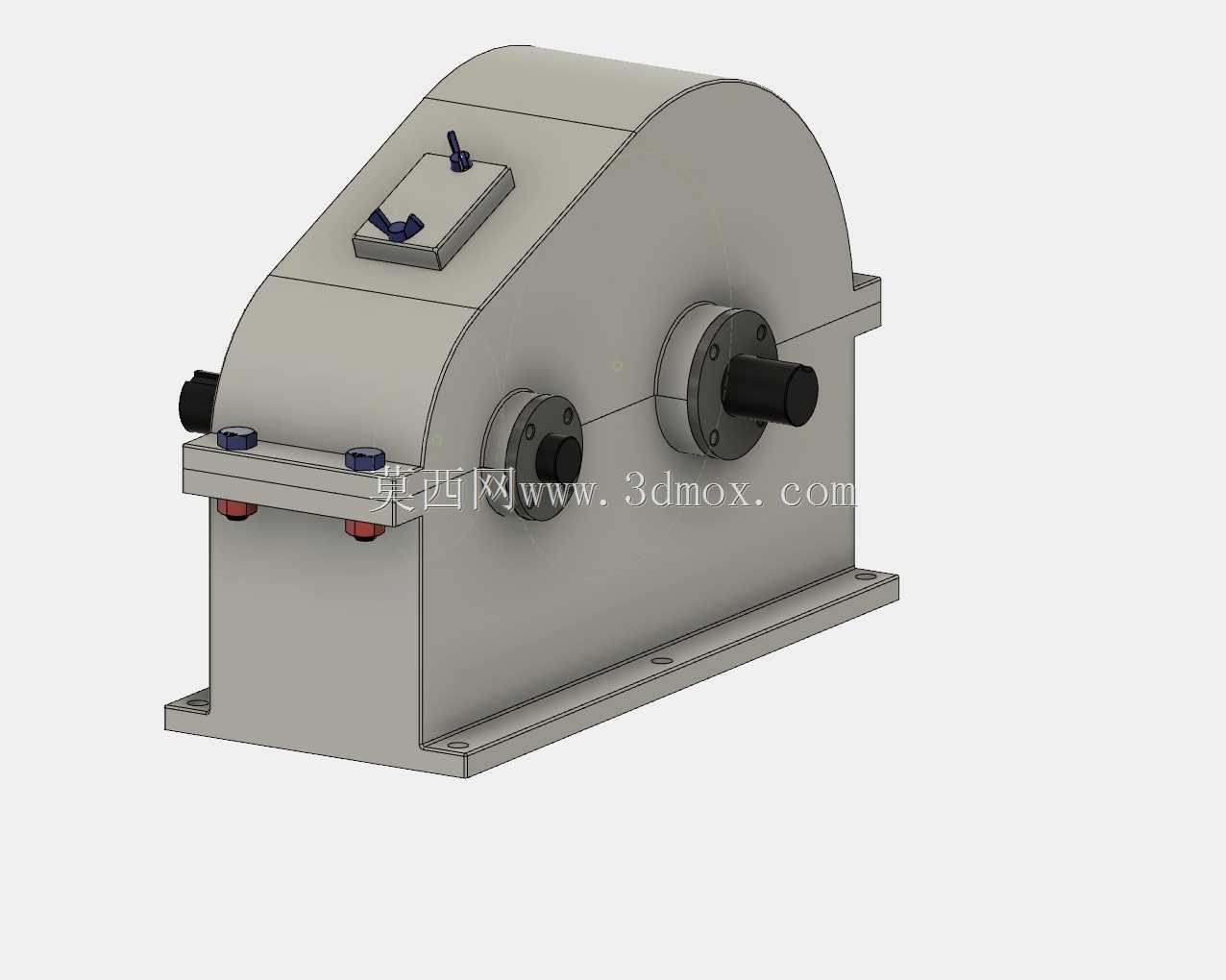

　　从结构设计思路上看，这套减速装置采用了封闭箱式结构，整体壳体为剖分式设计？不对，看模型的外形是整体式侧装端盖的结构，壳体采用铸铁材质的设计取向，足够的壁厚保证箱体的刚性，避免齿轮啮合过程中因为箱体变形导致的齿面偏载、啮合精度下降问题。输入轴与输出轴采用平行轴布置？不对，看模型上的两个轴伸位置，是平行轴布局，齿轮副采用渐开线圆柱齿轮，齿部参数的匹配是按照设定的传动比做的配比，齿轮的支撑采用深沟球轴承，分别布置在齿轮两侧的轴段上，轴承的定位靠轴肩和端盖的止口完成，既保证轴系的轴向定位精度，也能承受齿轮啮合产生的径向力和少量轴向力。箱体顶部设置了透气塞结构，就是模型顶部那个小的凸起部件，因为齿轮在高速啮合过程中，箱体内的润滑油会因为温度升高导致内部压力上升，透气塞可以平衡箱体内外压力，避免润滑油从轴伸端的密封位置渗漏。箱体底部设置了安装底板，底板上开有四个安装螺栓孔，这部分的安装边界是设计时重点考量的，安装孔的孔距按照通用安装基座的尺寸做了匹配，底板的平面度要求控制在合理范围内，保证安装时箱体和安装基座能够充分贴合，避免运行过程中产生振动。轴伸端的密封采用毡圈密封或者骨架油封结构，防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部，破坏齿轮和轴承的润滑环境。

　　在实际选型适配的时候，首先要确认安装边界的匹配度：这套减速装置的整体外形轮廓，从底部安装面到顶部的最高处的垂直高度，以及输入输出轴的中心高，是和配套电机、终端执行机构安装时的对中基准直接相关的，安装时必须保证输入轴和电机轴的同轴度，输出轴和被驱动轴的同轴度，误差控制在联轴器允许的补偿范围内，否则会额外增加轴和轴承的径向载荷，大幅缩短部件使用寿命。齿轮的润滑方式采用油浴润滑，也就是在箱体内注入一定高度的工业齿轮油，让低位的齿轮在转动过程中能够带起润滑油，飞溅到各个啮合齿面和轴承位置，完成润滑和散热，这种润滑方式结构简单，不需要额外的润滑泵管路，适合转速不高、功率不大的传动场景，日常维护只需要定期检查油位、更换润滑油即可，维护成本较低。

　　从结构细节的设计考量上，箱体上的端盖采用螺栓固定在箱体侧壁，端盖上的止口和箱体的轴承孔配合，保证轴承外圈的定位精度，端盖和箱体之间加有密封垫片，防止结合面漏油。齿轮和轴的连接采用平键连接，平键的尺寸按照轴径和传递扭矩的大小做选型，保证扭矩传递的可靠性，齿轮的轴向定位靠轴肩和轴用挡圈完成，避免齿轮在轴上窜动影响啮合精度。箱体的边角位置做了铸造圆角处理，既避免铸造过程中的应力集中，也能提升箱体的整体刚性，减少运行过程中的共振问题。在做三维建模的时候，各个部件的配合间隙都做了符合工程实际的预留：比如齿轮和箱体内壁的间隙，避免齿轮转动时和箱体发生刮擦；轴承和轴承孔的配合采用基孔制过渡配合，保证轴承外圈不会在孔内转动；轴和轴承内圈的配合采用基轴制过渡配合，保证内圈和轴同步转动，这些配合公差的选取都是按照机械设计手册的常规要求设定的，能够直接用于后续的工程图输出和加工参考。

　　很多刚接触传动结构设计的工程师容易忽略箱体的刚性设计，一味追求轻量化把箱体壁厚做薄，结果实际加载运行时箱体变形，导致齿面接触痕迹偏在齿端，不仅传动噪音大，齿面磨损也会急剧加快，这套结构的箱体壁厚、加强筋的设置（看模型的壳体外侧有相应的加强结构）都是按照传递的额定扭矩做的匹配，在保证重量可控的前提下，足够支撑齿轮啮合时的作用力，保证长期运行的稳定性。另外安装底板的厚度也做了加强，避免螺栓紧固时底板发生变形，影响轴系的对中精度。在实际应用场景中，这类减速结构可以直接配套皮带输送机的驱动滚筒，也可以用于小型包装机械的动力传动，或者配套实验设备的转速调节单元，适配性较强，结构成熟可靠，没有复杂的特殊部件，所有的标准件比如螺栓、轴承、密封件都可以直接采购国标件，加工和装配的难度较低，适合中小批量的设备配套使用。
