无油活塞式双缸空压动力机头结构

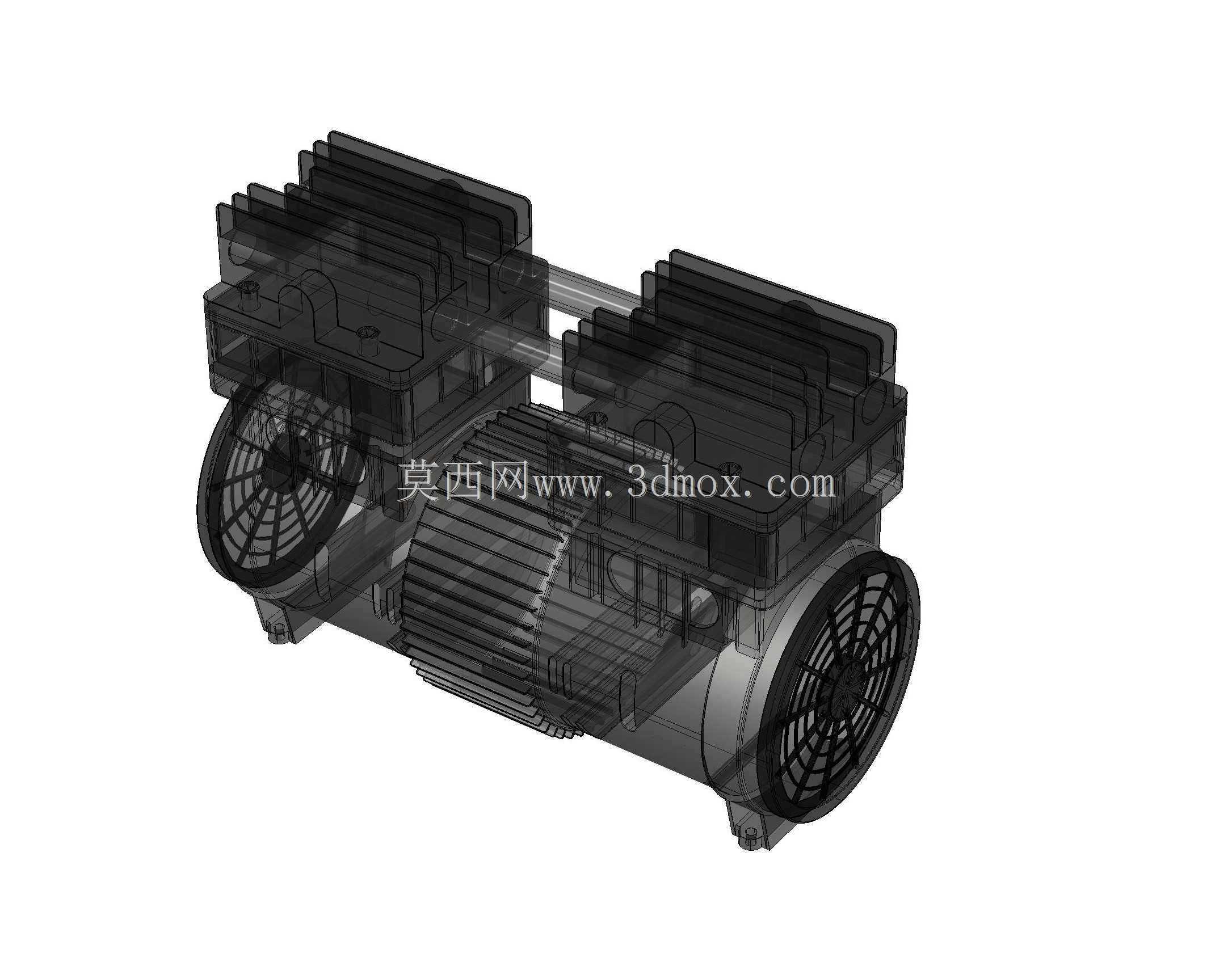

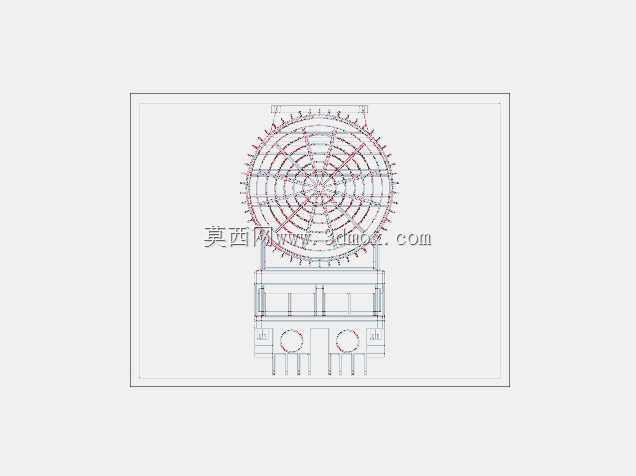

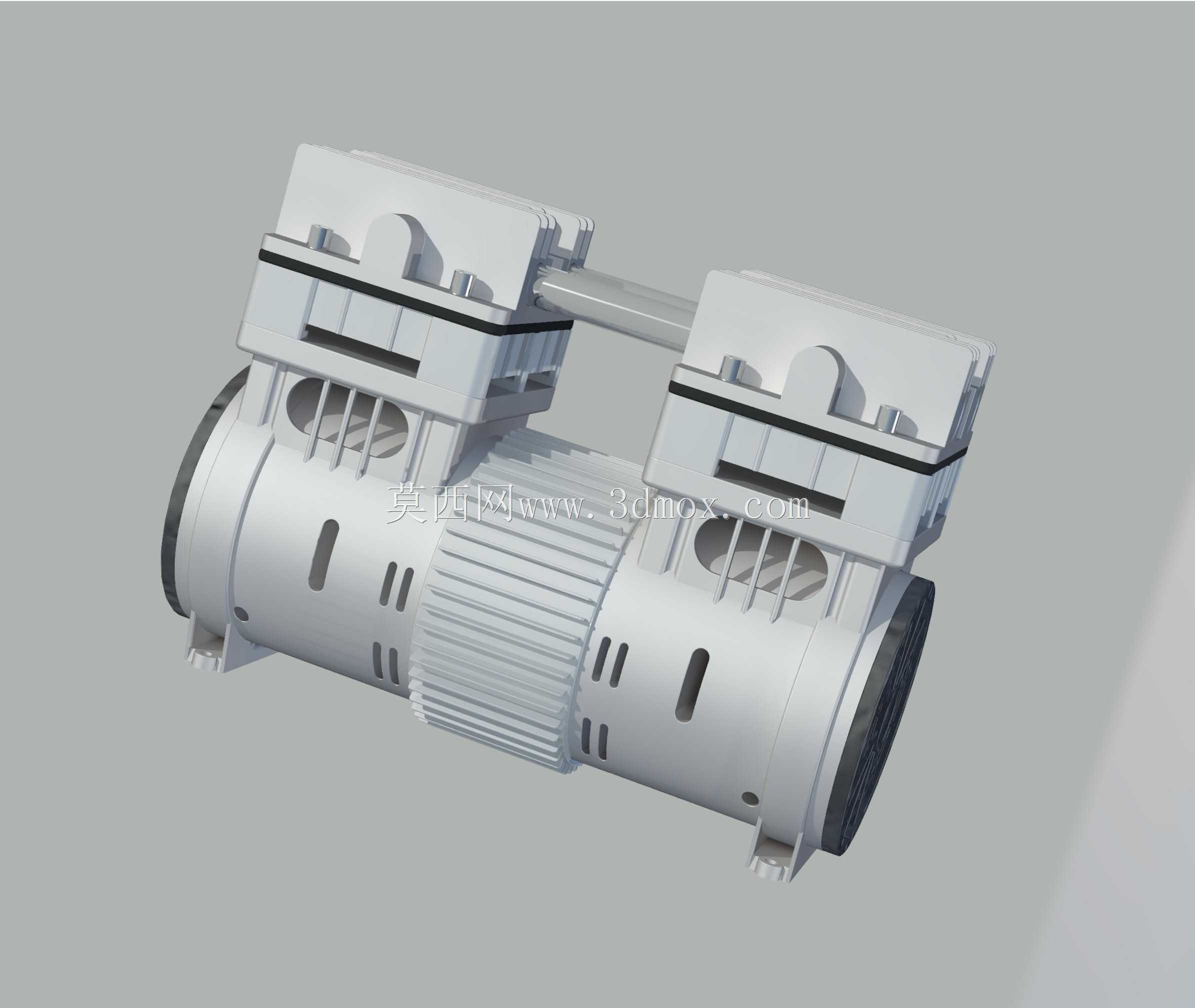

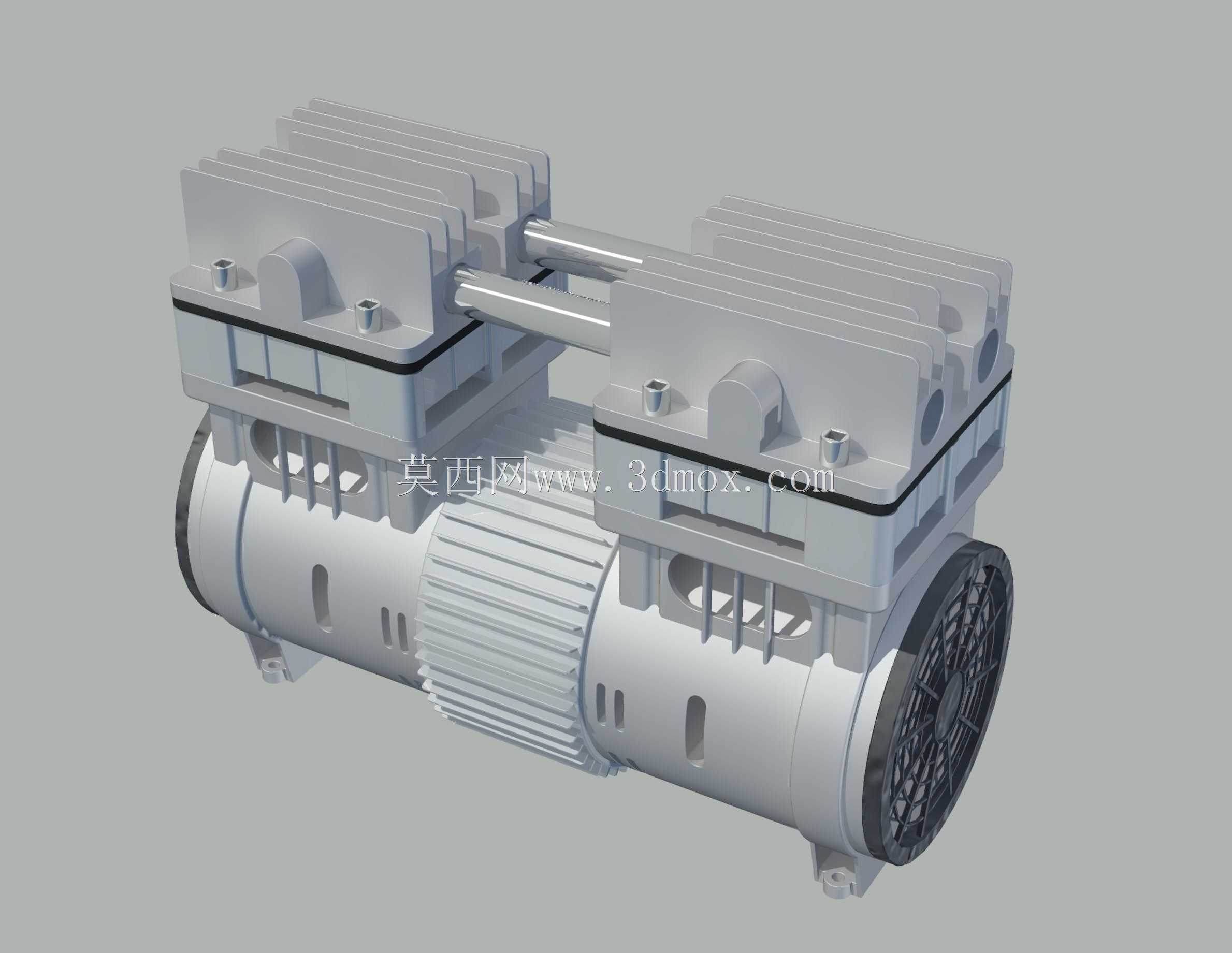

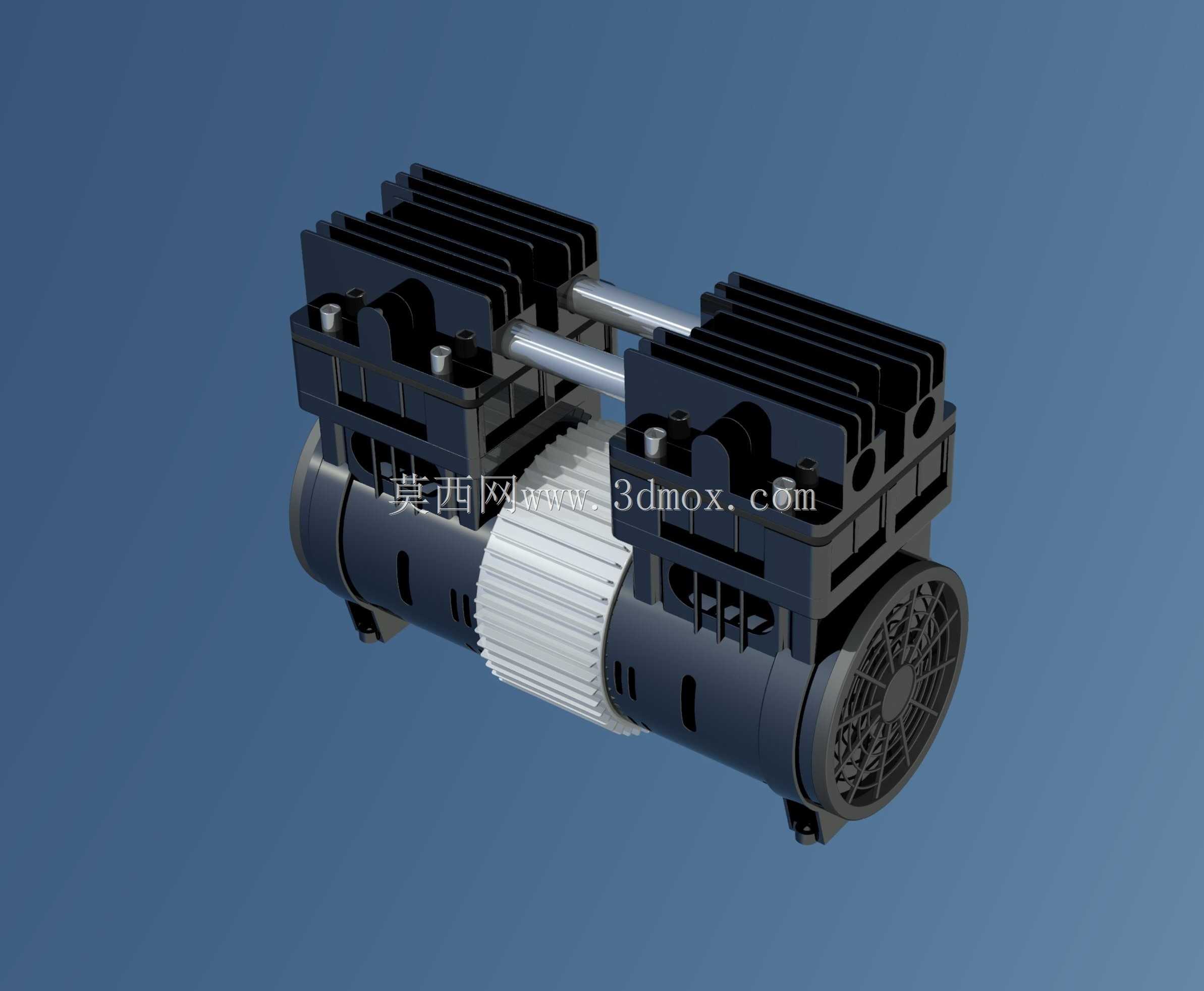

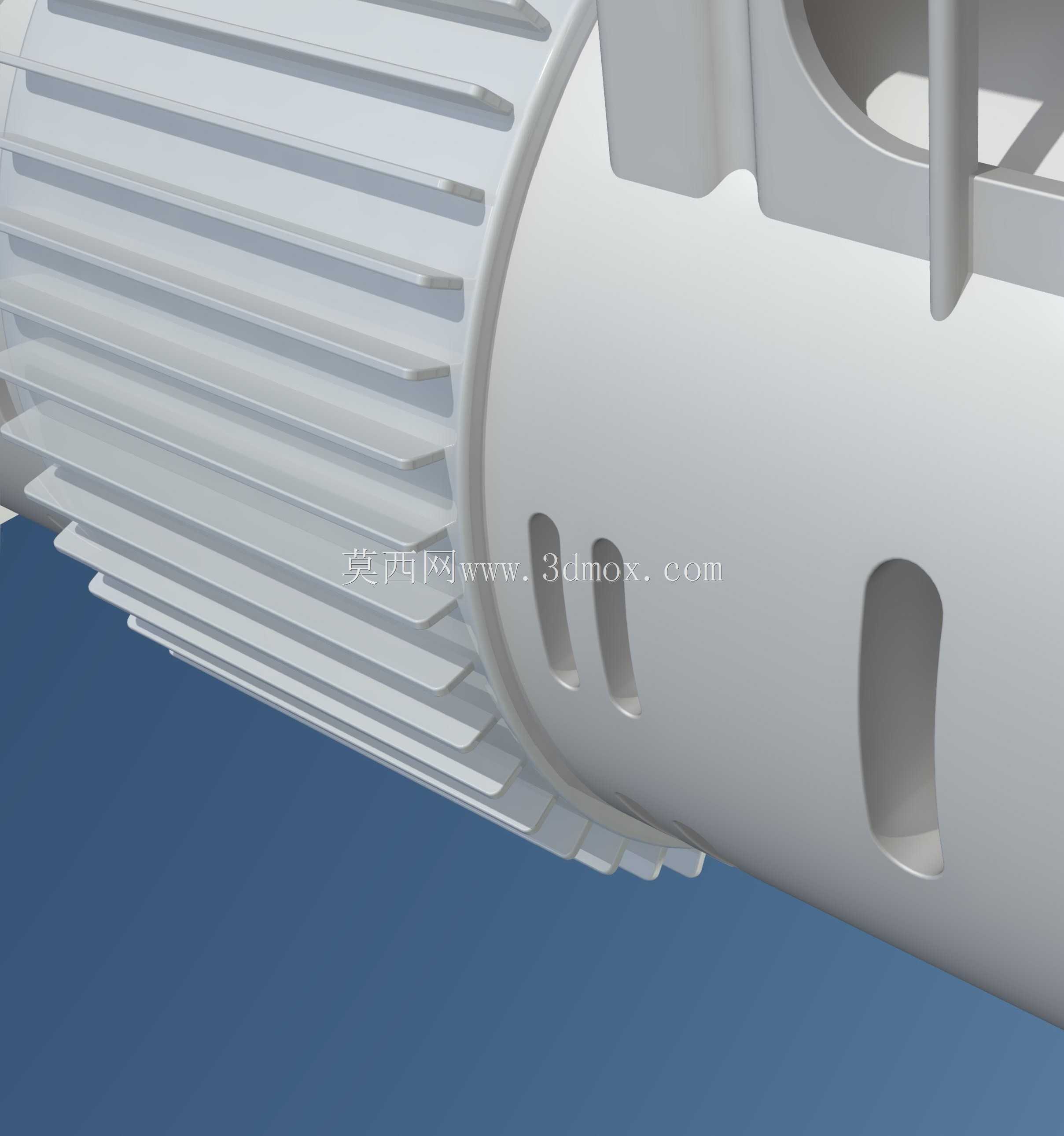

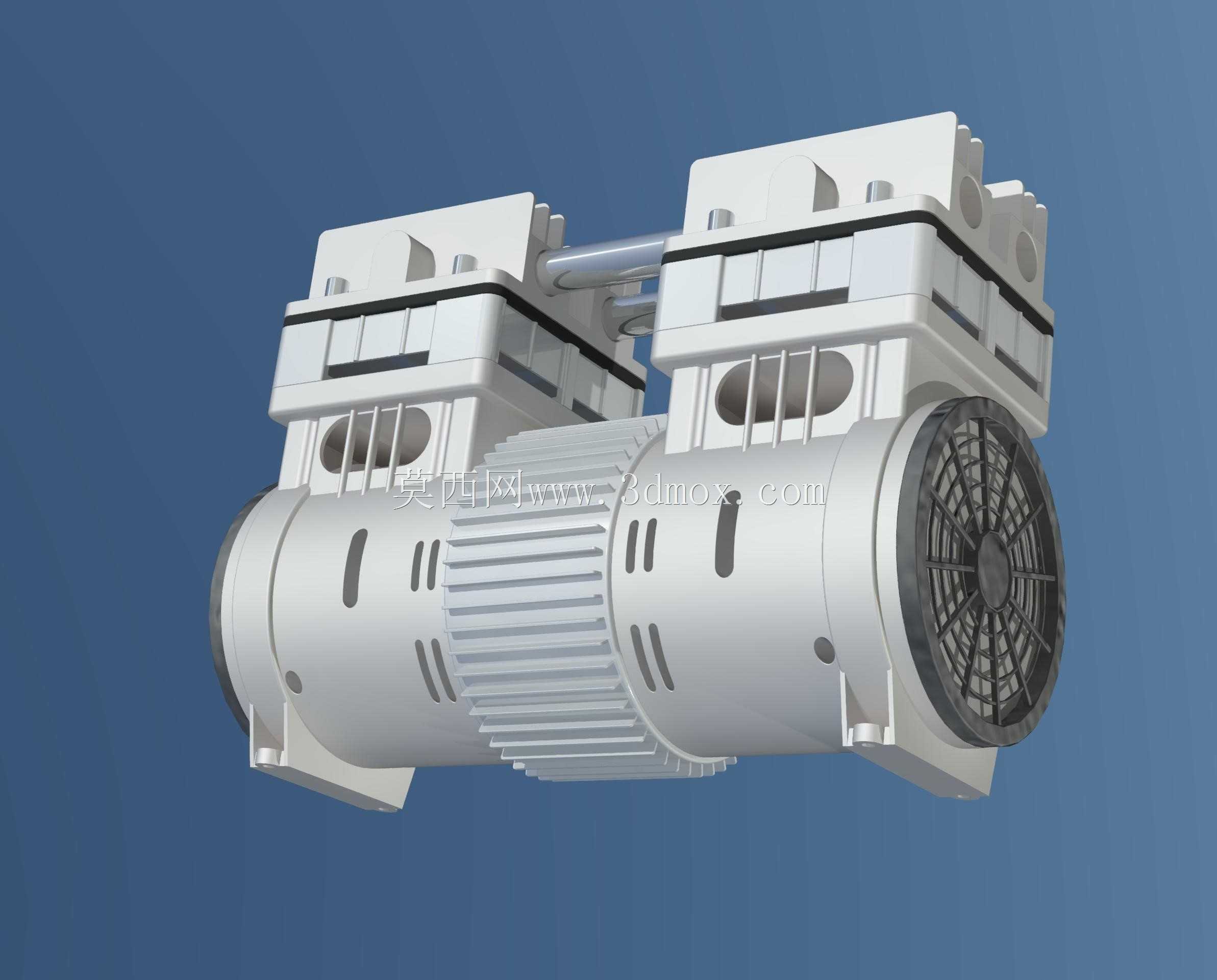

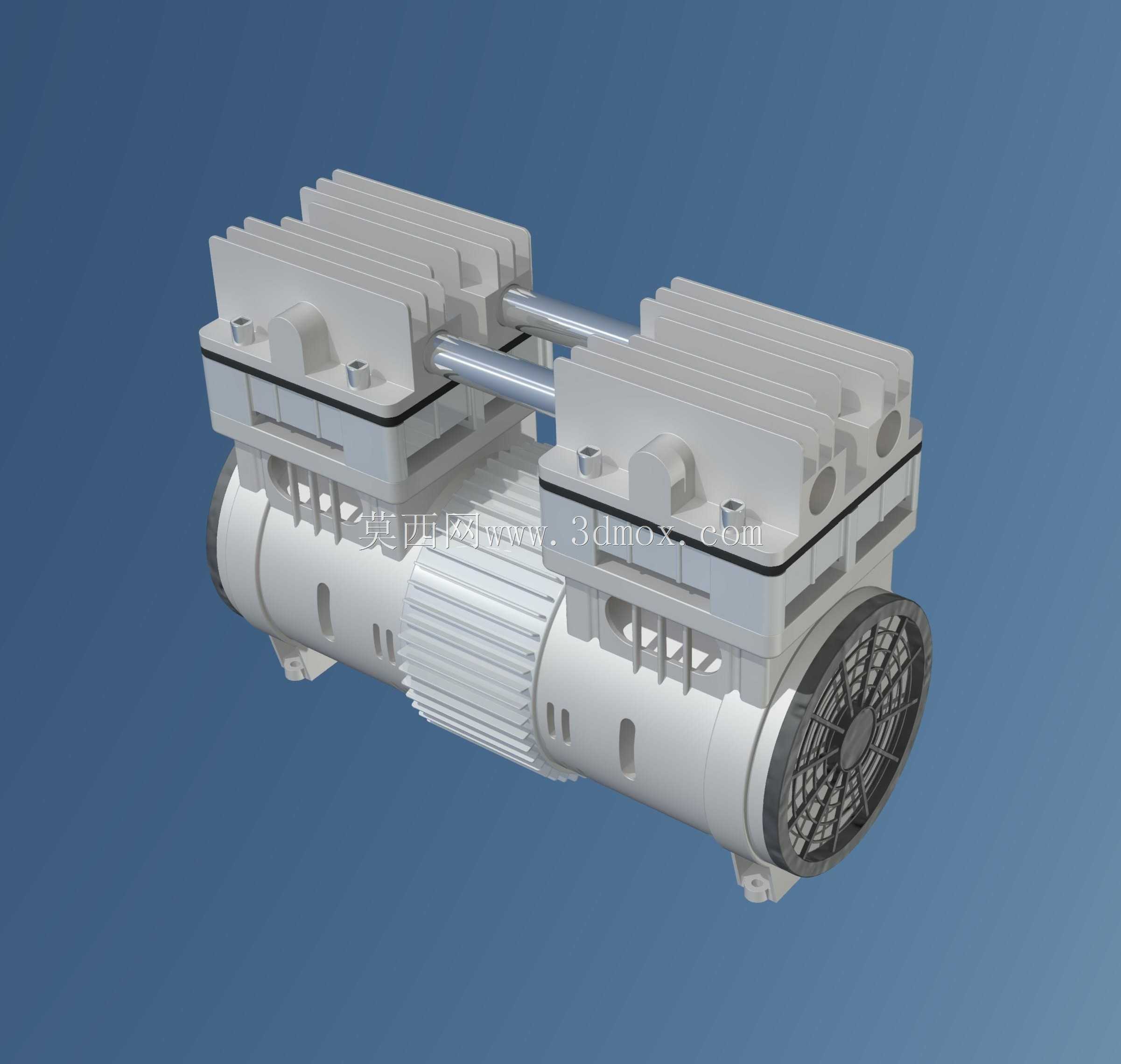

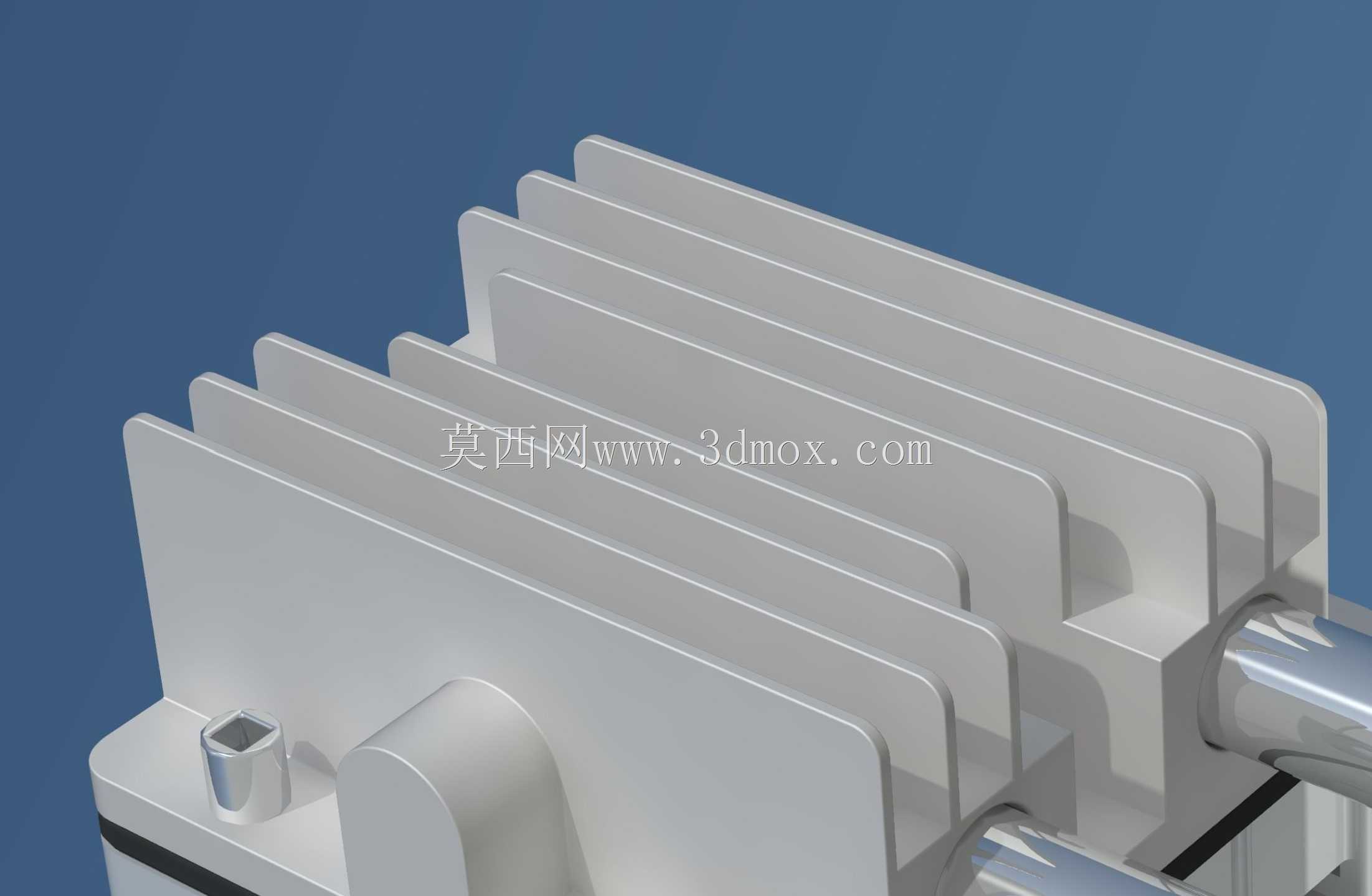

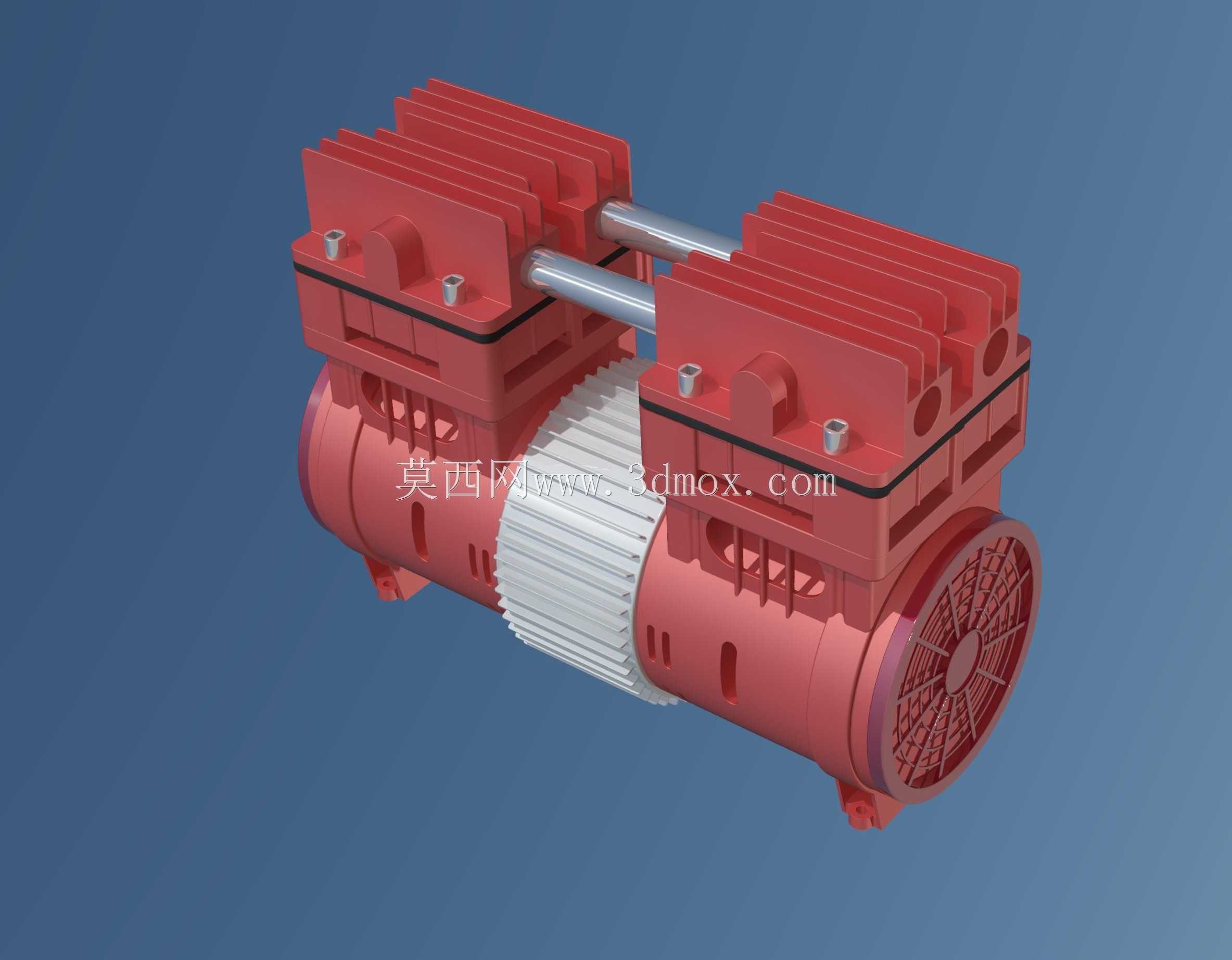

这款无油式空压动力机头，是小型气动供给场景的核心动力部件，广泛适配牙科诊疗设备配套气源、实验室分析仪器洁净供气、食品包装气动执行、小型汽修门店充气作业、家装木工气动工具驱动等对气源洁净度有要求的应用场景，无需添加润滑油即可完成空气压缩作业，输出的压缩空气不含油雾杂质，不会对后续用气设备造成油污染，也省去了定期更换润滑油、分离油雾的维护步骤。从功能特性来看，它采用双缸对称卧式布局，两个压缩缸体平行布置在驱动电机的上部，通过电机主轴带动的曲柄连杆结构，驱动两个缸体内的活塞做往复运动，交替完成吸气、压缩、排气的工作循环，相比单缸同功率机型，供气脉冲更小、输出气压更平稳，运行时的动平衡表现更优，整机震动幅度更低。设计过程中，驱动电机的外壳采用轴向散热筋结构，电机输出端集成了轴流散热风叶，配合缸体外壁的密集散热鳍片，能够在连续运行时快速带走压缩过程产生的热量，避免缸体温度过高导致的密封件老化、输出气压衰减问题；缸体与电机的连接采用一体化铸造的安装基座，基座上预留了四个对称的减震安装脚，安装脚的开孔位置与安装面保持共面设计，能够直接通过螺栓固定在设备机架或者移动空压机的底座上，不需要额外加工适配转接板。在安装边界上，整机沿电机轴向的总长度控制在适配小型移动式空压机柜体的尺寸范围内，双缸顶部的宽度不会超出常规小型设备的安装仓宽度，顶部的两个排气接口采用统一的标准管螺纹规格，能够直接对接常规的输气管路与单向阀组件，进气端预留了过滤消音器的安装螺纹位，不需要额外改造接口即可完成整机气路连接；电机的接线端设置在机身侧部的独立接线盒内，接线盒的出线方向可以根据安装空间调整，适配不同走线方向的设备布线需求，整体结构紧凑，安装固定点、气路接口、电气接线端的位置都做了通用化设计，能够直接替换同功率规格的传统有油空压机机头，也可以作为独立气源模块集成到各类需要洁净压缩空气的专用设备中。
