模块化弯管加工用弯管机模具结构

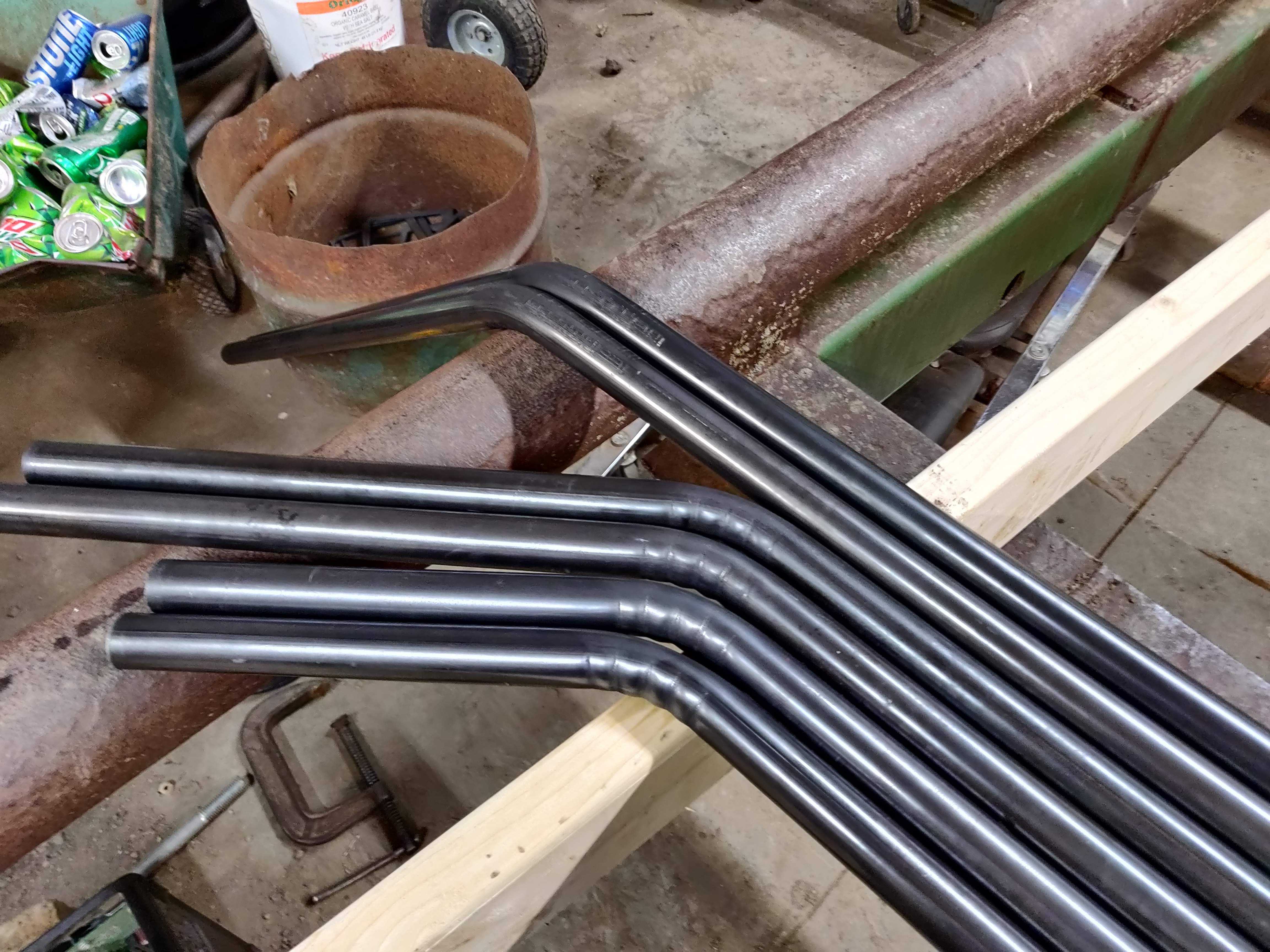

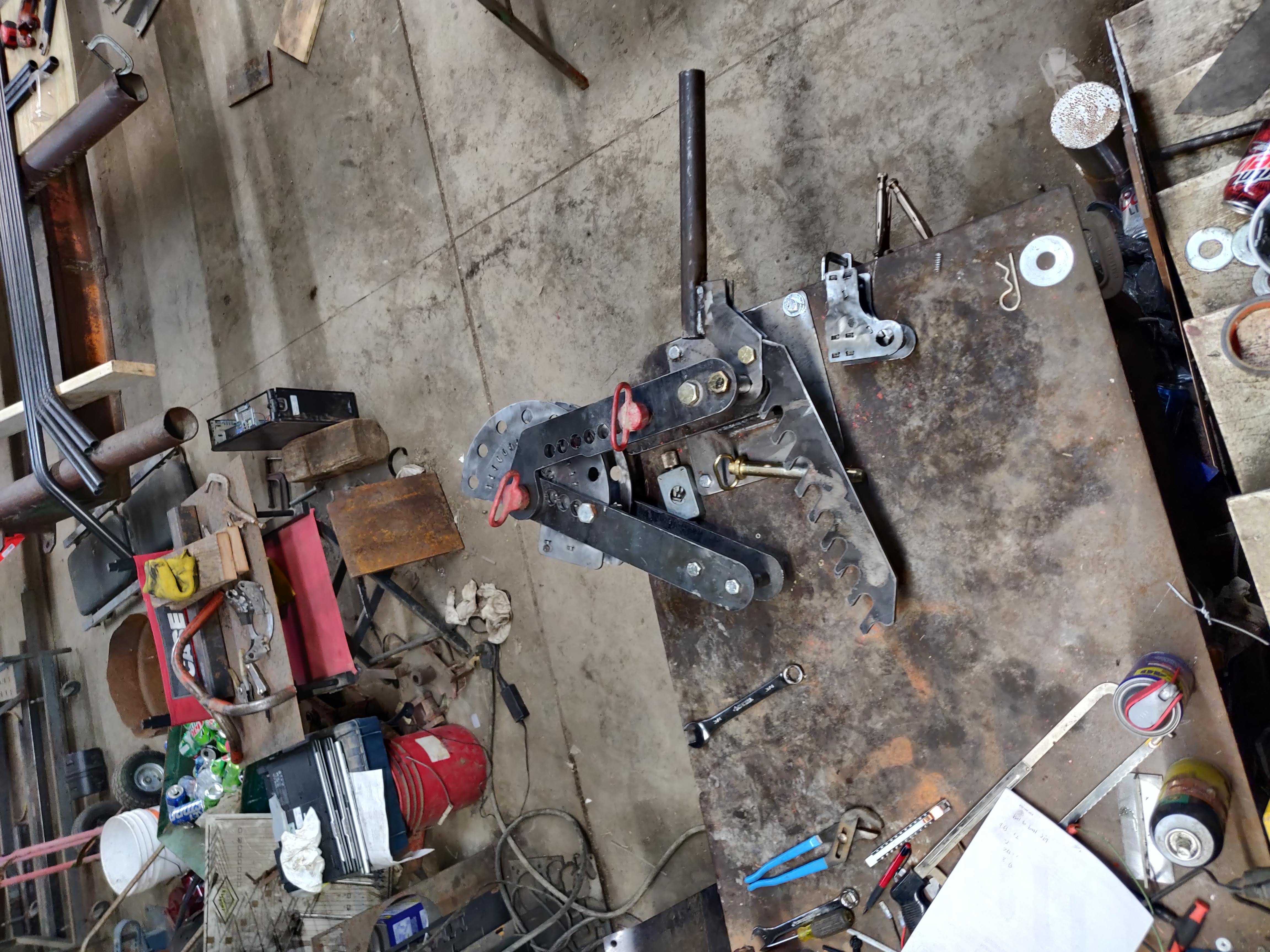

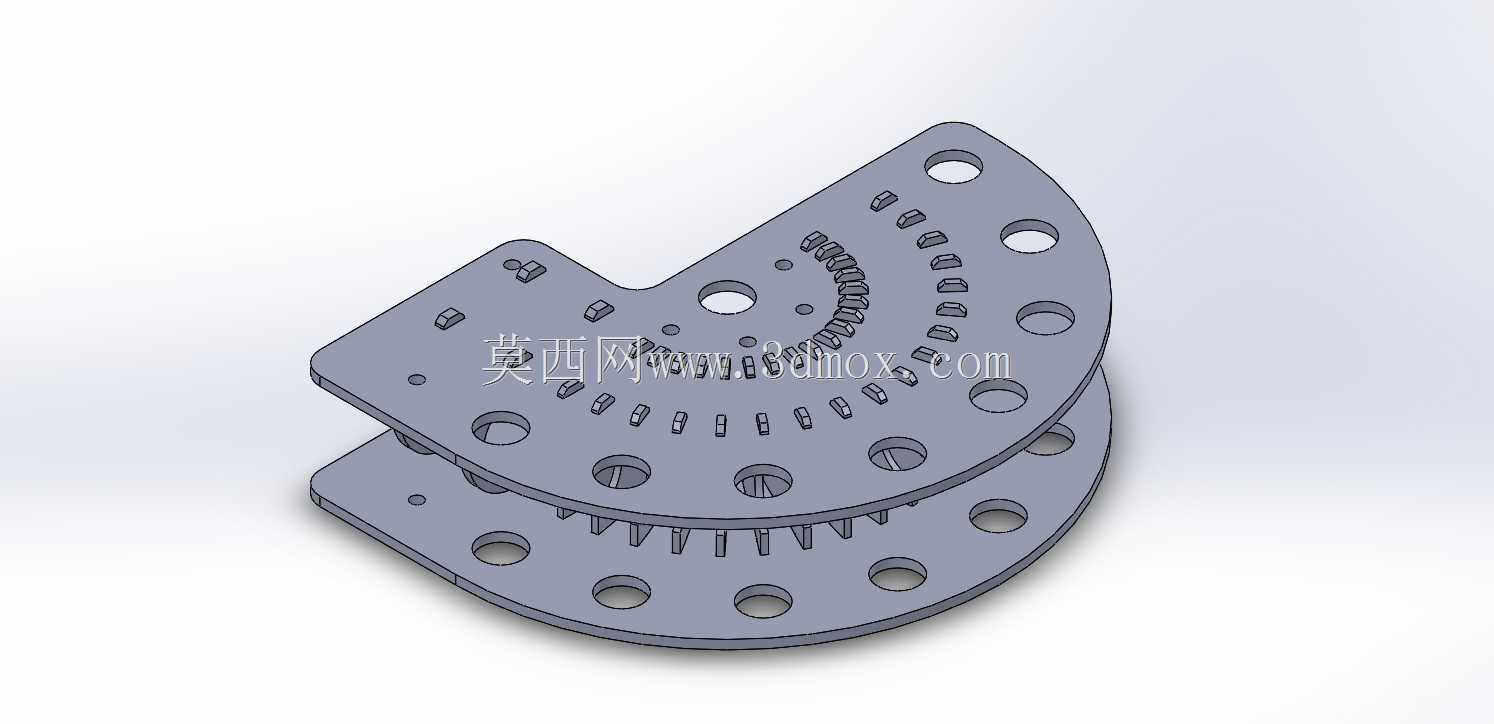

在金属管材加工领域，弯管工序广泛应用于五金制品、家具制造、汽配加工、管路布设等多个生产场景，不同场景下所需加工的管材管径、折弯角度、截面形状存在明显差异，传统专用弯管模具往往仅能适配单一规格管材的加工需求，生产过程中更换模具耗时耗力，小批量多规格的管材加工场景下，模具成本占比居高不下，也拖慢了整体生产节拍。这款弯管模具采用模块化的设计思路，核心结构采用双层叠合的扇形基座作为承载主体，基座上均匀排布多组不同规格的定位孔与成型齿槽，可通过更换不同的成型镶块、调整定位销的安装位置，快速适配圆管、方管等不同截面形状、不同管径尺寸的管材折弯需求，无需针对每一种管材单独制作整套模具，大幅降低了小批量管材加工的模具投入成本。模具的安装边界设计充分考虑了常规弯管机的装夹标准，基座上预留的安装孔位采用通用孔距设计，仅需配套标准螺栓即可完成在常规数控弯管机、手动弯管设备工作台上的装夹固定，无需额外焊接转接支架或者定制专用装夹结构，安装调试过程简单快捷，普通操作工人即可快速完成模具的换装与对位。模具的成型工作面采用渐开线式的排布设计，折弯过程中管材与模具型面的接触应力分布均匀，能够有效避免管材折弯过程中出现的管壁起皱、截面塌陷、折弯角度回弹超差等常见加工问题，折弯成型后的管材尺寸精度稳定，表面无明显压痕，可满足多数场景下的管材成型精度要求。模具的分体式结构设计也方便易损部位的单独更换，长期使用过程中如果某一规格的成型槽出现磨损，仅需更换对应的镶块即可恢复模具的加工精度，无需报废整套模具，进一步降低了长期使用的维护成本。在小型加工坊、定制类五金生产、管路维修现场等场景下，这类模块化弯管模具能够灵活适配多变的加工需求，无需储备多套专用模具即可完成多种规格管材的折弯作业，有效提升了弯管工序的加工灵活性，也减少了模具存放所占用的仓储空间。
