弹性薄板焊头自动焊接设备三维设计

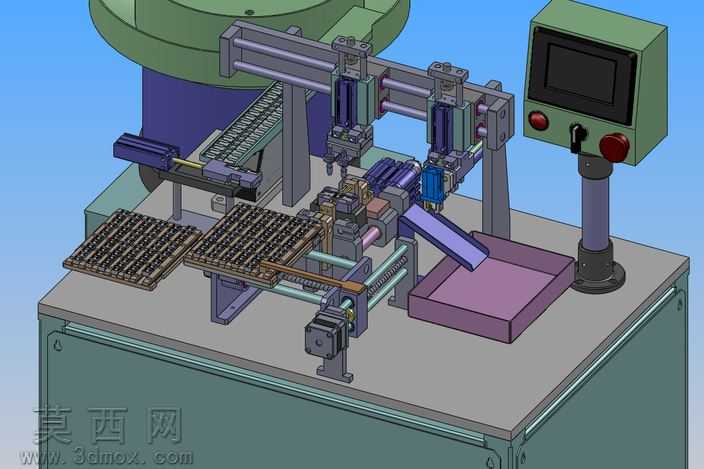

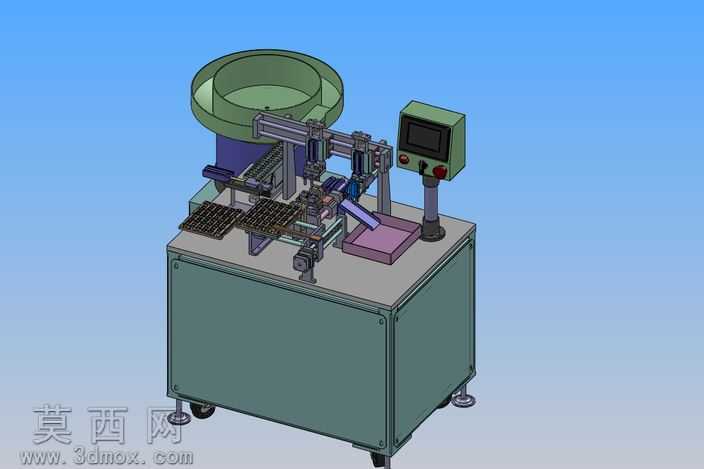

本作品为弹性薄板焊头专用自动焊接设备的三维建模设计，整体采用立式柜式机架结构作为承载基体，建模过程中严格遵循非标自动化设备的设计规范，对各功能模块的装配关系、运动干涉情况进行了完整校验。设备顶部配置振动盘送料机构，建模时还原了振动盘的螺旋送料轨道、分选挡料结构，可实现待加工弹性薄板焊头工件的自动排序与定向送料，送料轨道衔接直线送料槽，将工件精准输送至焊接工位。焊接工位区域设置多轴定位夹持机构，建模时细化了夹爪的仿形接触面、压紧调节结构，可适配不同规格的弹性薄板焊头装夹需求，保证焊接过程中工件位置精度稳定，避免薄板类工件焊接时出现移位、变形问题。设备一侧集成控制箱体，建模时还原了操作面板上的显示屏、控制按钮、急停开关的布局，控制箱通过支架固定在机架侧方，符合人机操作的高度要求，方便操作人员进行参数设置与设备状态监控。机架底部配置可调脚轮与支撑脚，既满足设备转场移动的需求，也可在设备就位后调平固定，保证设备运行时的稳定性。焊接执行机构采用模块化设计，可根据工艺需求选配步进电机或无杆缸驱动，实现焊头的多维度运动轨迹控制，适配8KW高频焊的工艺参数要求，设备设计产能可达每小时2700件。建模过程中对各零部件的材质进行了区分设置，机架部分采用冷轧钢板材质做喷塑处理外观，振动盘采用不锈钢材质，传动部件采用45号钢材质，夹爪接触部位采用聚氨酯防滑材质，渲染后可清晰区分各功能部件，直观展示设备的整体布局与结构细节。整体设计围绕弹性薄板焊头的焊接工艺痛点，解决了薄板类工件焊接易变形、人工上下料效率低、焊接位置精度差的问题，通过自动化送料、定位、焊接的流程整合，实现焊头加工的全自动化作业，建模时对各运动部件的行程范围进行了模拟验证，确保设备运行无干涉，各机构动作衔接流畅，可直接用于设备的方案展示、结构优化与生产加工参考。
