双振动盘上料式自动擦油冷抛加工设备

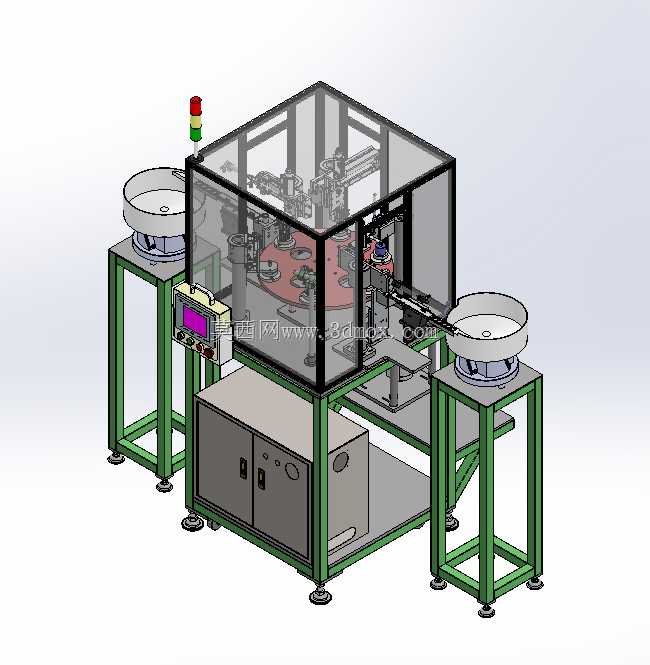

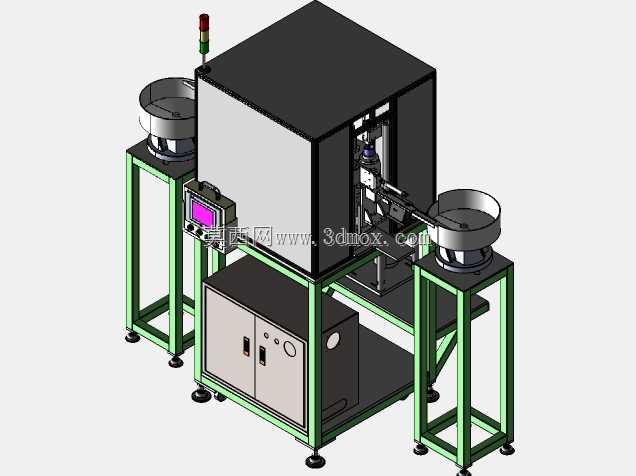

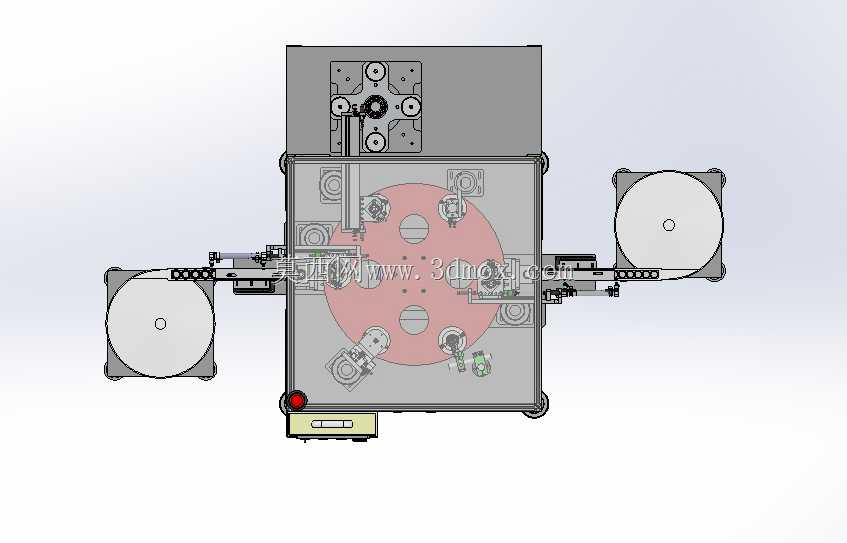

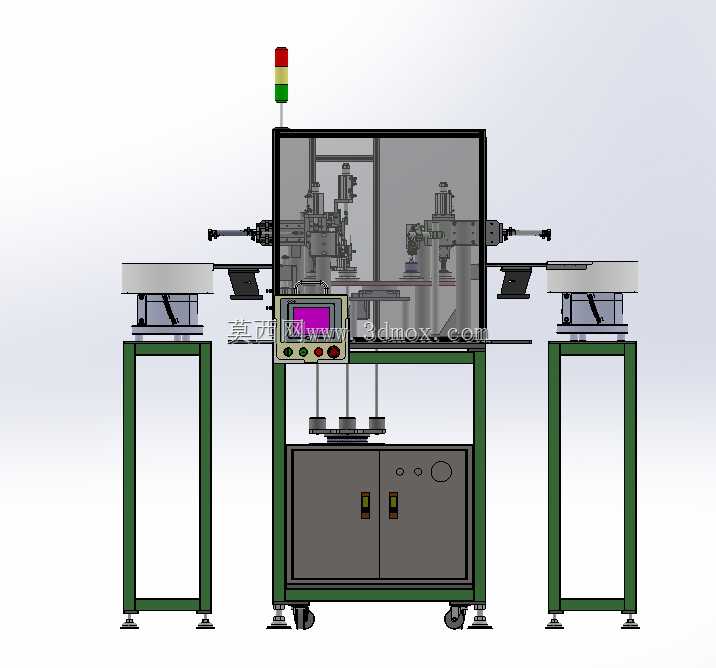

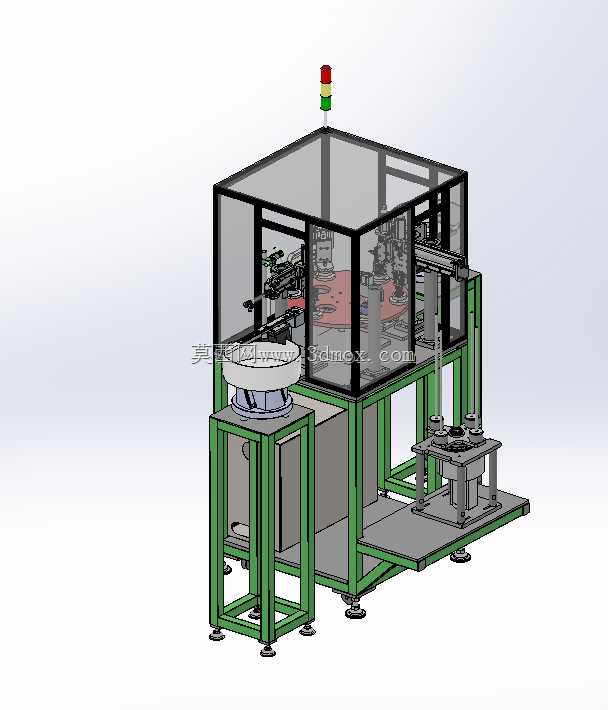

该设备主要面向精密小尺寸金属零部件的量产后处理工序，常见应用于五金冲压件、小型机加工件、电子金属结构件的生产车间，可衔接在零件机加工、冲压成型工序之后，替代传统人工擦油、冷抛的作业模式，解决人工作业效率低、处理效果一致性差、油污沾染作业环境的痛点，适配批量连续化的生产线排布需求。设备核心用途是完成待加工零件表面的残油擦拭清理与冷抛光整工序，去除零件表面附着的切削液、防锈油残留，同时通过冷抛作业优化零件表面粗糙度，去除加工产生的细微毛刺与刀痕，让零件表面达到均匀一致的光洁度要求，满足后续装配、表面处理或者成品包装的工艺标准。从功能特性来看，设备采用双振动盘分料上料结构，可同时兼容两种同规格待加工零件的上料作业，也可单盘运行适配单品种加工需求，振动盘可将杂乱堆放的零件自动排序定向，精准输送至核心加工工位；中部核心加工区采用多工位转盘式结构，可同步完成上料、擦油、冷抛、检测、下料多道工序的并行作业，大幅提升加工节拍；设备外围设置透明安全防护 enclosure，搭配三色状态警示灯，可实时反馈设备运行、待机、故障状态，正面设置触控操作屏与实体控制按钮，方便操作人员进行参数调整与设备启停操作；下部集成电气柜与柜体储物空间，可收纳电气控制元件与配套作业工具，整体布局紧凑合理。设计思路上，采用分体式支撑机架结构，两个振动盘分别设置独立的方管焊接支撑机架，与中部主机架通过可调脚杯独立调平，避免振动盘运行时的震动传递至核心加工区影响加工精度；主机架采用加厚方管焊接成型，底部配置可调防震脚杯，可适配车间不平整地面的安装调平需求，保障设备运行稳定性；加工工位的执行组件采用模块化设计，可根据不同零件的加工需求更换擦油、冷抛的工作头，适配多品种小批量的柔性生产需求。外形尺寸方面，设备整体横向跨度约2.2米，纵向深度约1.2米，主机架高度约1.8米，不含顶部警示灯的主体高度约1.6米，安装时需预留左右各0.8米、前后各1米的操作维护空间，设备总重量约450千克，对安装地面的承重要求不高，普通硬化车间地面即可满足安装需求，无需额外做地基处理。
