密封件修注油自动化加工设备结构设计

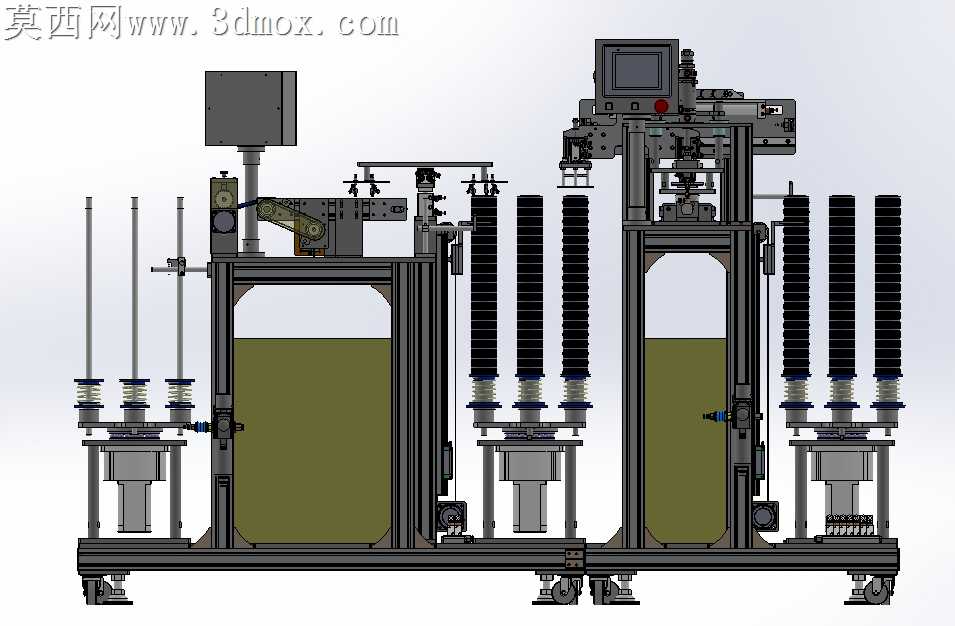

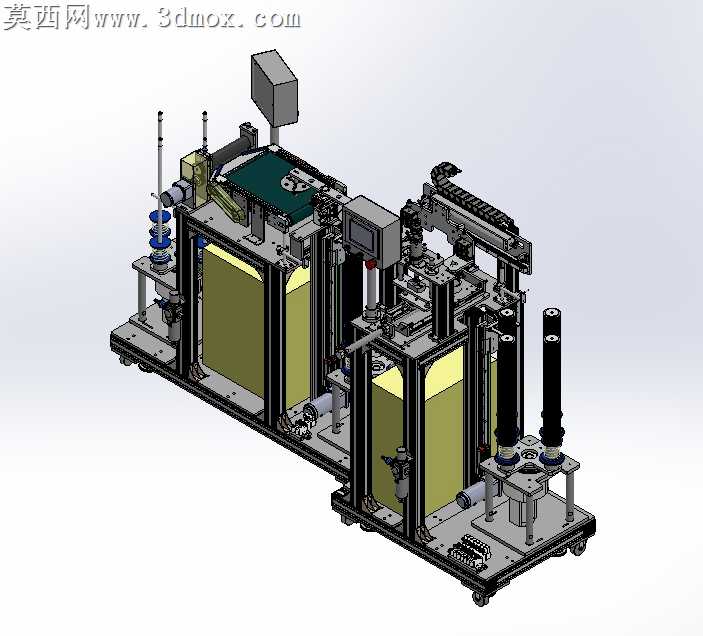

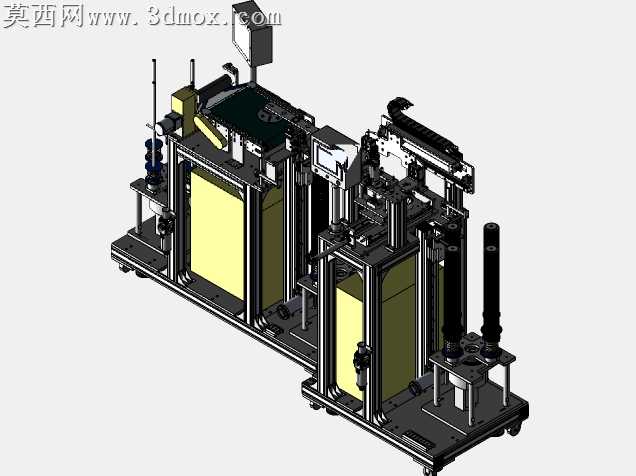

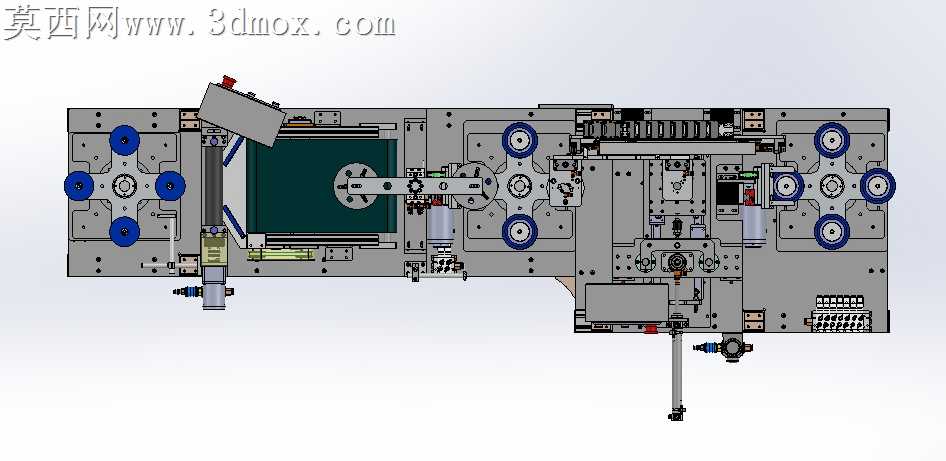

本模型为密封件修磨与附加注油工序专用的自动化加工设备，采用三维参数化建模完成全结构搭建，建模过程中对各功能模块进行独立子装配拆分，确保各运动部件的装配约束关系符合实际机械运动逻辑，无干涉错位问题。设备整体采用铝型材搭建底部承载框架，搭配可调节脚轮与支撑脚杯，兼顾设备移动转运便利性与工位放置的稳定性，框架外侧设置半透明防护挡板，既可以清晰观察内部机构运行状态，也能避免加工过程中杂物落入运动区域引发故障。设备集成多组功能工位，包含密封件上料定位模组、密封端面修磨加工单元、定量注油机构、工件中转搬运机械手以及成品暂存位，各工位通过线性导轨实现精准位移导向，搭配伺服驱动组件保障工位切换的定位精度，满足密封件修磨、注油工序的连续自动化作业需求。建模阶段对各标准件如气动接头、驱动电机、传动丝杆、导向轴、紧固件等均按照实际工业标准尺寸绘制，材质渲染贴合真实工业部件质感：金属加工部件赋予哑光钢材质感，气动管路采用半透明工程塑料材质，驱动电机外壳做磨砂黑金属质感处理，防护挡板设置轻微半透明与反光效果，整体渲染效果还原设备真实工业外观。设计思路围绕密封件修磨注油工序的自动化需求展开，将原本分散的人工修磨、人工注油工序整合到同一台设备上，通过多轴搬运机构实现工件在各工位间的自动流转，减少人工上下料与工序转运的时间损耗，同时定量注油结构可精准控制注油量，避免人工注油的油量不均问题，修磨单元的进给结构可适配不同规格密封件的修磨加工需求，设备整体布局紧凑，各操作维护位预留足够操作空间，便于后期设备调试与日常维护保养，各管路与线路均设计有专用走线槽，避免线路管路外露干扰机构运动，提升设备运行的安全性与整洁度。
