龙门式石甘物料自动移栽输送设备

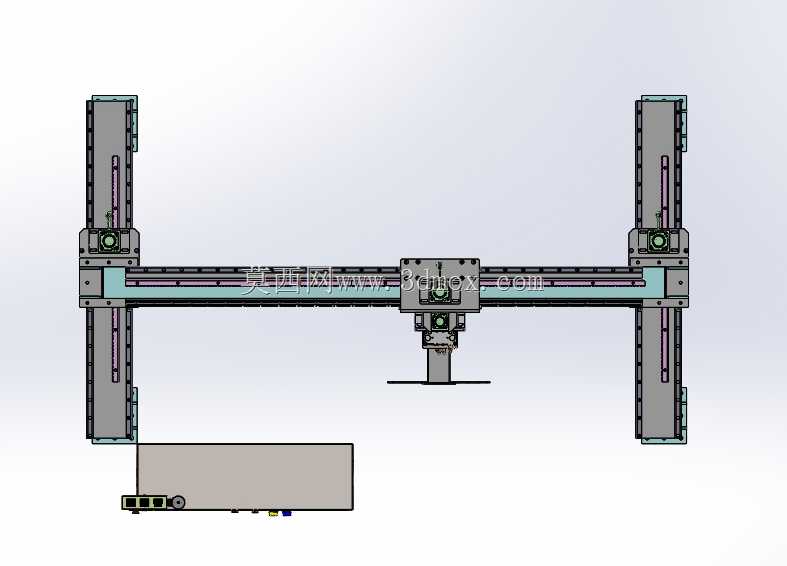

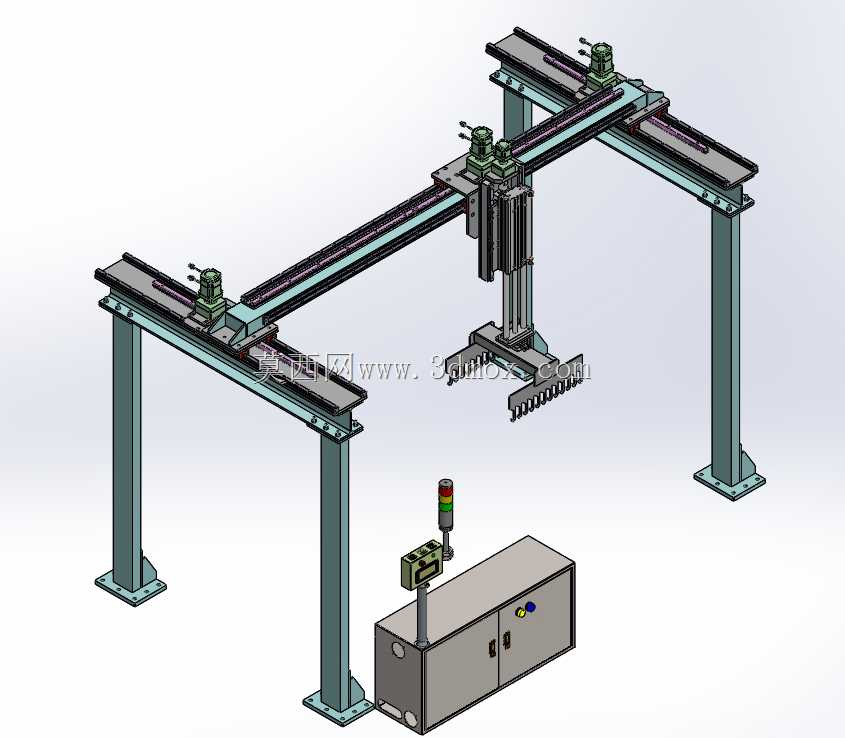

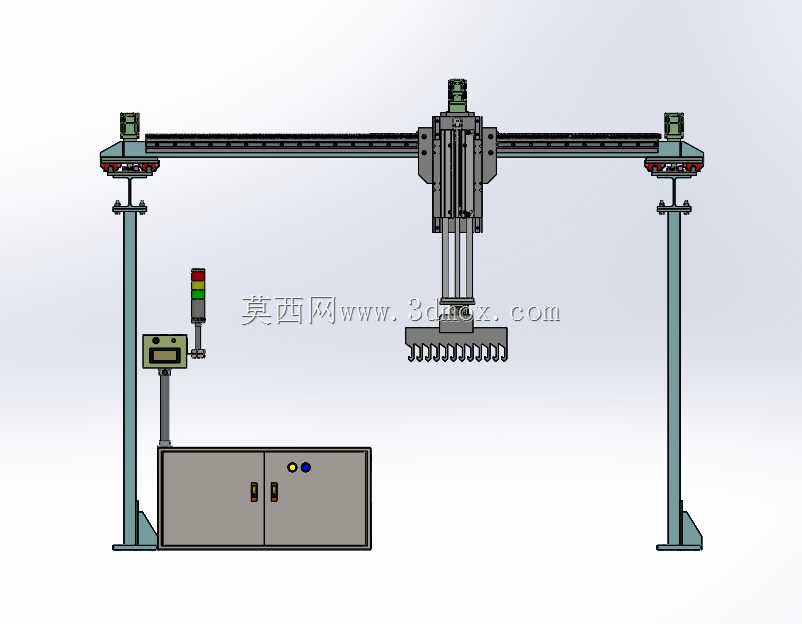

该款龙门式自动输送设备主要面向食品加工、精细化工、建材分装等行业的连续化产线物料转运场景，专门解决两条平行布置的皮带输送机之间的物料跨线转运需求，可替代传统人工搬运或单工位机械手的作业模式，适配石甘类颗粒状、小块状散料的定点抓取与移送作业，能够在高粉尘、连续作业的产线环境下保持稳定运行，大幅降低产线人工转运的劳动强度，消除人工搬运带来的物料撒漏、节拍不稳定等问题。设备整体采用龙门双立柱支撑结构，两根立式方管立柱通过底部法兰与地面预埋螺栓刚性连接，立柱间距可根据现场两条输送机的实际中心距灵活调整，适配1.2米至3米范围内的跨距安装需求，X轴采用双导轨同步传动结构，横跨于两条输送机上方，有效行程覆盖两条输送机的物料承接工位与投放工位，Y轴滑台搭载于X轴横梁之上，可沿横梁方向做水平横向移动，Z轴升降模组搭载于Y轴滑台，末端配置多齿耙式物料抓具，抓具齿距根据石甘物料的平均粒径设计，能够一次性抓取定量物料，避免散料在移送过程中掉落。设计过程中充分考虑散料搬运的作业特性，整体结构采用模块化设计思路，X、Y、Z三个运动轴均采用标准线性导轨搭配齿轮齿条传动方案，相比皮带传动具备更高的负载能力与防尘性能，适配散料作业现场的粉尘环境，降低日常维护频次；各轴的运动行程预留10%的安全余量，两端均设置硬限位与软限位双重保护，避免设备超程运行引发的碰撞风险；末端抓具采用快换接口设计，可根据物料特性更换不同规格的耙齿或夹爪，拓展设备的物料适配范围。安装层面，设备整体占用地面空间仅为两根立柱的底部安装区域，不会占用输送机两侧的操作通道，Z轴的最低下降高度可适配输送机上方0.3米的物料承接高度，最高抬升高度满足1.2米的跨线避让需求，无需对现有产线的输送机结构做大规模改造，即可快速完成设备部署，适配现有产线的升级改造需求。作业过程中，设备可接收上游输送机的物料到位信号，自动完成X轴移动定位、Z轴下降抓料、抬升横移、下降放料的全流程动作，移送节拍可根据产线整体产能灵活调整，单循环作业节拍最快可达8秒，完全匹配中高速连续产线的转运节拍要求，同时设备的运行轨迹可通过参数设置灵活调整，适配不同规格物料的移送位置需求，避免物料投放时出现偏撒问题。
