橡胶O型圈挤压成型专用加工设备结构

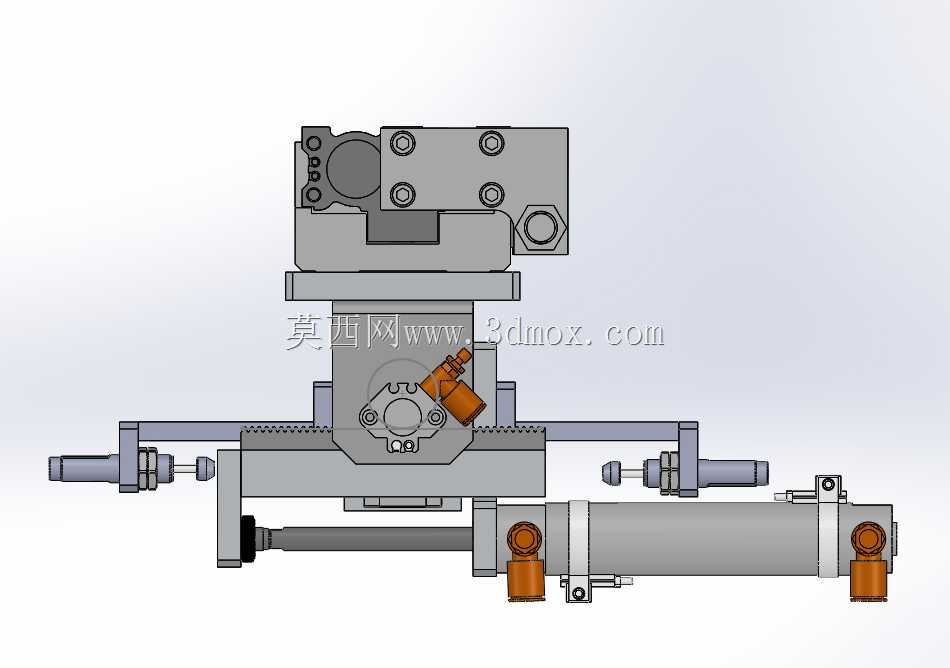

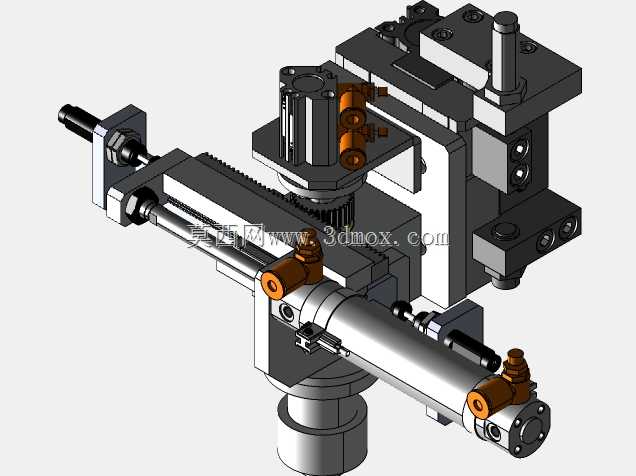

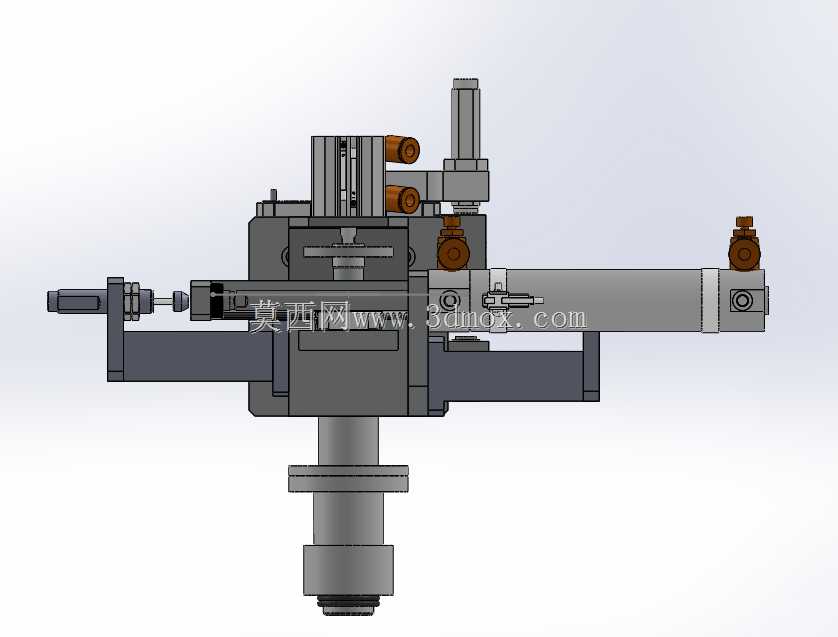

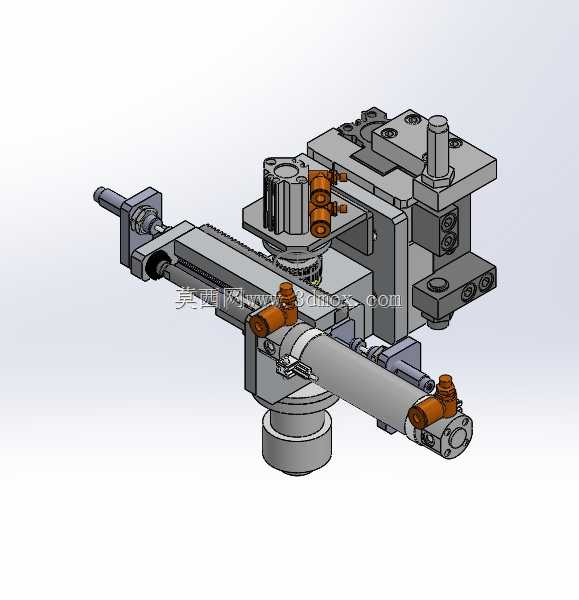

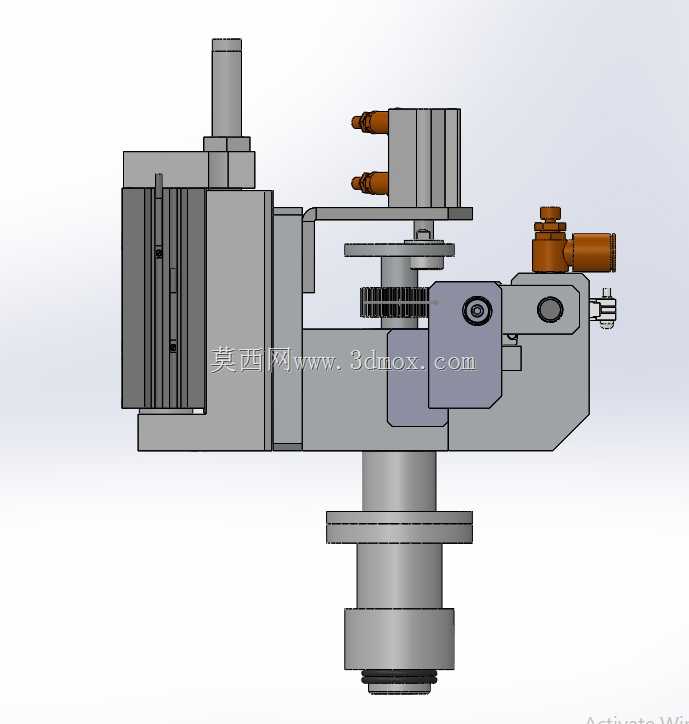

　　这套设备主要面向密封件生产、流体配件装配场景，针对小规格橡胶O型圈的成型工序设计，解决传统手工套圈、压合工序中橡胶件易扭曲、成型尺寸一致性差的问题，可直接集成到密封件组装流水线的前段工位，适配内径3-12mm规格的丁腈橡胶、氟橡胶O型圈加工需求。从结构布局来看，设备采用卧式直线滑台搭配回转工位的组合设计，底部的圆柱安装座可直接固定在流水线铝型材机架上，整体安装边界控制在长320mm、宽180mm、高210mm范围内，不会占用过多流水线排布空间，侧边预留的气动接头安装位可直接对接工厂现有0.5-0.7MPa压缩空气气源，无需额外配置液压动力单元。滑台部分采用齿轮齿条传动结构，搭配直线导轨做导向，行程控制在120mm，

　　可根据不同规格O型圈的挤压行程调整限位块位置，滑台端部的夹头采用快换式设计，更换不同直径的夹爪仅需松开两颗紧定螺钉即可完成，适配多规格产品的快速换产需求。上方的回转工位搭载三个均布的定位套，可同时完成上料、挤压成型、卸料三个工序的同步作业，每次回转分度精度控制在±0.05mm以内，避免橡胶件在挤压过程中出现偏位导致的飞边、破损问题。设备上的气动元件采用侧装式布局，所有气管走线均预留了固定卡扣位，避免滑台往复运动过程中出现气管拉扯、磨损的问题，挤压头的工作面做了镜面抛光处理，粗糙度控制在Ra0.8以下，防止挤压过程中刮伤橡胶表面影响密封性能。在设计逻辑上，这套结构优先考虑了橡胶件的形变特性，挤压行程的参数匹配了不同硬度橡胶的压缩量，

　　针对邵氏硬度50-70度的橡胶材料，挤压头的进给速度设置为两档，快进阶段速度100mm/s快速接近工件，工进阶段速度15mm/s缓慢挤压橡胶使其均匀形变形成标准O型圈，避免速度过快导致橡胶件被剪切破坏。设备的安装基准面设置在底部安装座的下端面，所有核心部件的形位公差均以该基准面做参照，装配时无需复杂调平，直接通过四个M6螺栓即可完成固定，对接下游工位时，出料口的高度可通过后侧的调节螺杆做±20mm的微调，适配不同高度的流水线接驳需求。整体结构没有采用复杂的定制加工件，超过六成的零部件采用标准气动元件、标准导轨丝杠、标准紧固件，后期维护更换配件的成本较低，适合中小批量密封件加工车间做产线升级使用，也可作为独立工位搭配振动盘上料机构实现单机自动化作业。
