O形圈输送出料组合机构三维结构

项目分类:输送机 发布时间:2022-06-28 ID:670929
  • O形圈输送出料组合机构三维结构
  • O形圈输送出料组合机构三维结构
  • O形圈输送出料组合机构三维结构
  • O形圈输送出料组合机构三维结构

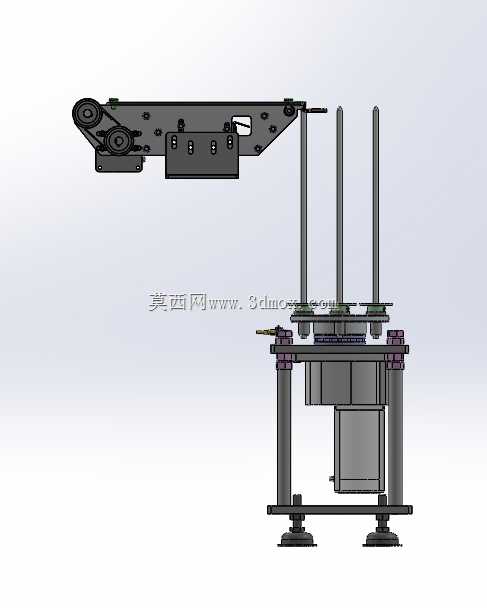

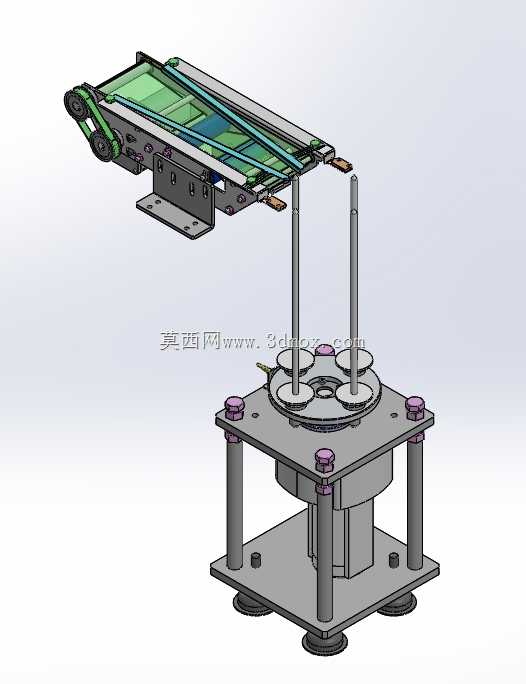

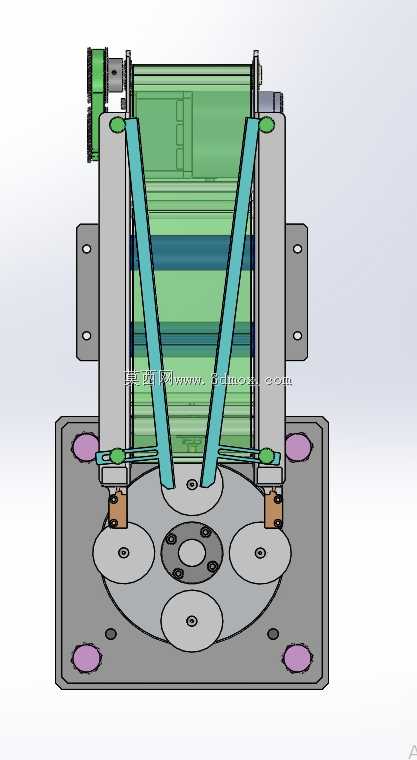

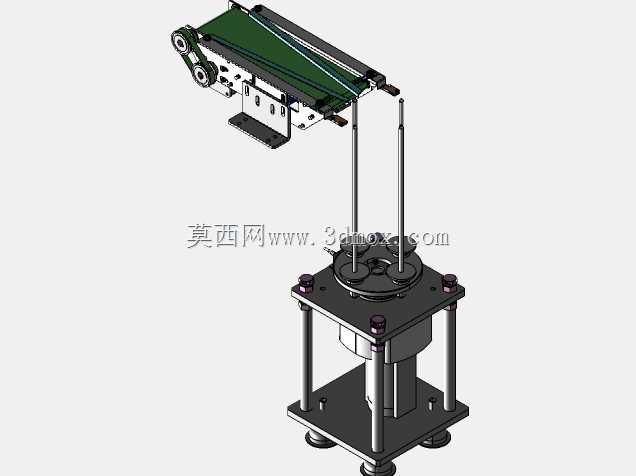

  这套组合机构主要面向小规格橡胶O形圈的自动化装配产线场景,解决传统人工取放密封圈效率低、对位偏差大的痛点,常见于电子接插件、气动元件、小型液压阀件的装配工序段,衔接上游振动储料单元与下游装配执行端,完成O形圈从储料位到装配工位的定向输送与精准出料动作。整套机构分为上下两个功能单元,上方为平皮带输送模组,下方为旋转分料顶升台,两个单元的衔接位置做了对位导向设计,避免O形圈在转接过程中卡滞、掉落。上方输送模组采用窄幅平皮带作为载具,两侧设置可调式挡边,可根据O形圈的外径尺寸调整挡边间距,适配线径1-3mm、外径5-20mm范围内的O形圈输送;输送模组的驱动端采用侧边布置的微型同步带轮传动,电机安装座预留长腰型调节孔,

  可快速调整皮带张紧度,无需拆解主体结构即可完成维护;输送末端设置两个弹性挡料销,可将连续输送的O形圈逐个分隔,等待下方顶升机构取料。下方旋转分料顶升台采用四柱式支撑结构,底座安装面预留四个沉头固定孔,可直接固定在装配设备的台面板上,安装边界尺寸控制在200mm见方以内,不会占用过多产线布局空间;旋转台盘面均匀分布四个定位载座,每个载座中心设置定位凸台,凸台尺寸与O形圈内径匹配,确保O形圈落位后不会偏移;顶升机构内置在旋转台中心位置,采用双导杆导向结构,顶升行程可根据装配端的取料高度调整,导杆表面做硬氧化处理,降低长期往复运动的磨损量。设计过程中重点考虑了O形圈材质偏软、易卡滞的特性,所有与O形圈接触的棱边都做了R0.

  5以上的圆角处理,避免刮伤密封圈表面;输送皮带的运行速度与旋转台的分度节奏做了动作匹配,通过传感器触发实现逐一分料,不会出现叠料、缺料的情况;整体结构的外露部件均采用阳极氧化铝材质与不锈钢紧固件,可适配车间内的常规油污、粉尘环境,日常维护仅需定期清洁皮带表面与定位载座,无需频繁更换易损件。
