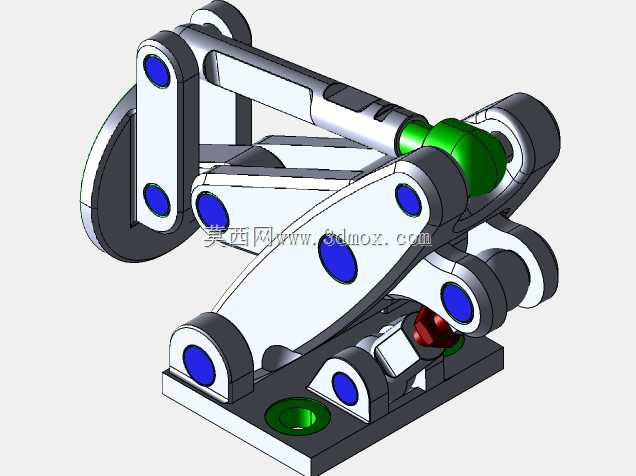

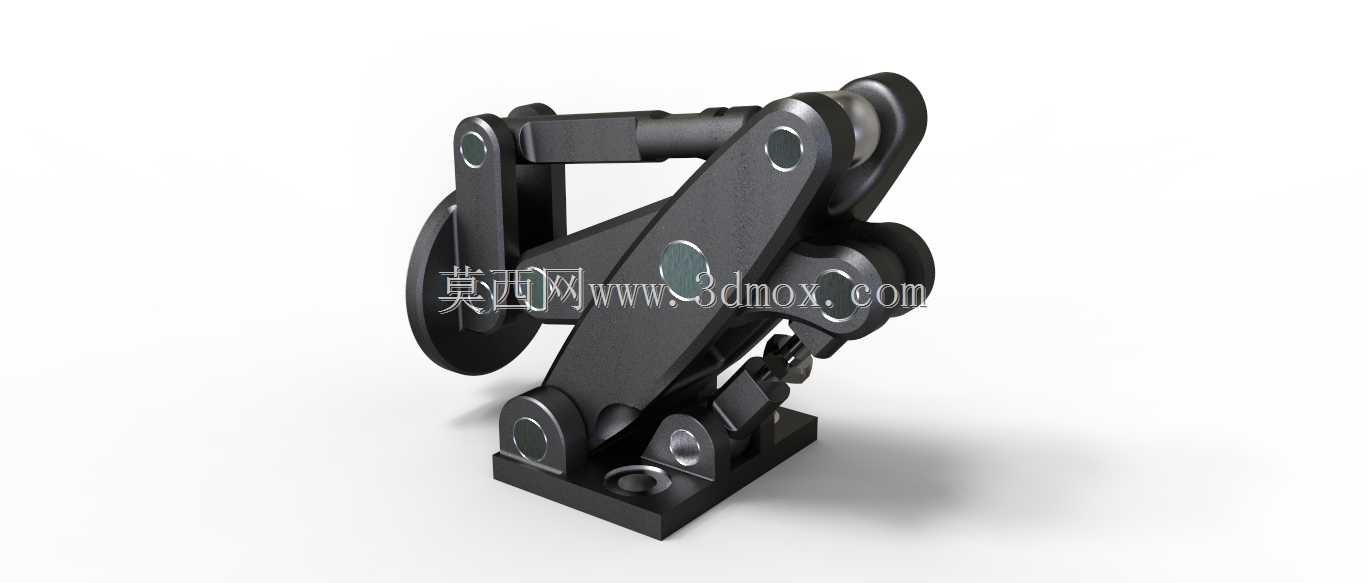

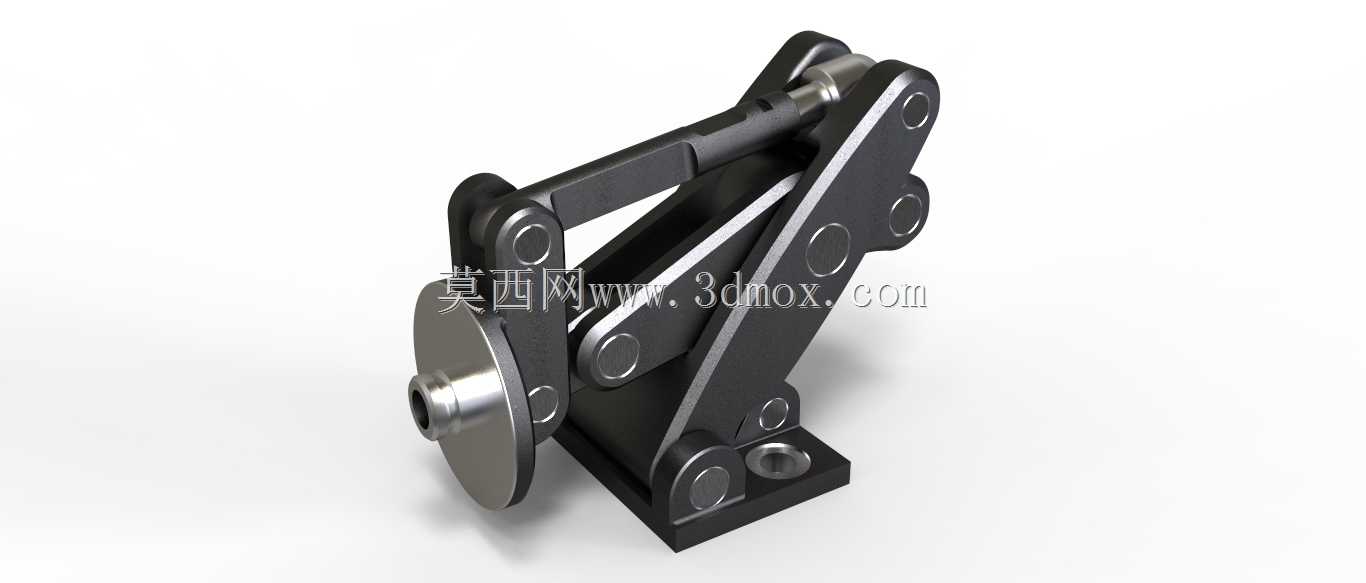

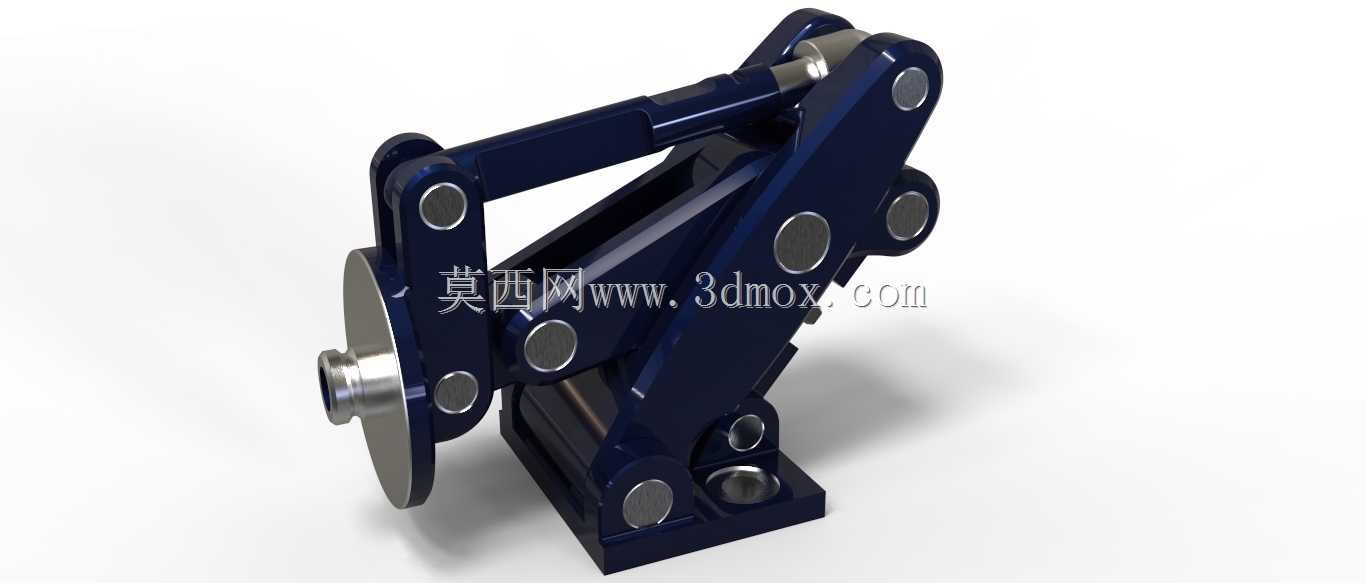

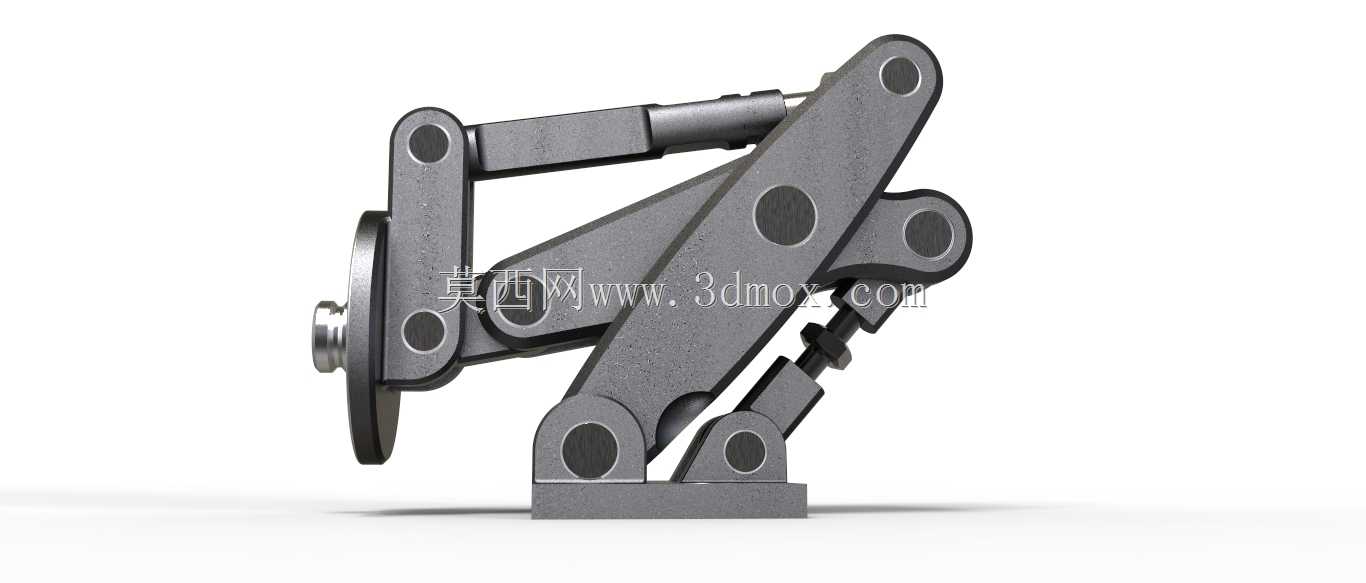

剪式带轮压紧铰接支撑结构

该铰接结构是剪式连杆类压紧支撑构件，主要应用于需要小行程线性压紧、角度自适应调整的工业工装场景，常见于小型工件装夹工位、检测设备定位模组、轻型物料顶升支撑单元中，可在有限安装空间内实现稳定的力传递与位置锁定，适配轻工装配、电子零部件加工、小型实验设备等对安装空间有严格限制的作业场景。从实际用途来看，该结构通过多组铰接连杆的联动，将输入端的直线驱动力转化为端部压轮的垂直压紧动作，端部带轴肩的金属压轮可在压紧过程中随工件表面小幅滚动，避免刚性接触刮伤工件表面，同时分散接触压力，适合对薄壁件、表面易损工件进行柔性压紧定位，底座预留的安装孔可直接固定在工装板或设备台面上，无需额外加工转接支架。在功能特性上，该铰接结构采用多组回转副配合，连杆之间的铰接点均做了等强度设计，受力时各连杆的应力分布均匀，不会出现局部应力集中导致的结构变形，剪式收拢状态下整体结构厚度较小，完全展开时的压紧行程可覆盖常规小型工件的装夹高度差，铰接转动部位的间隙经过优化控制，既保证连杆动作顺畅无卡滞，又能将回程间隙控制在极小范围内，避免压紧时出现位置偏移。设计思路上，整体采用对称式连杆布局，所有铰接回转中心处于同一平面内，消除侧向分力带来的结构偏转，压轮与最外侧连杆采用同轴铰接设计，保证压紧力始终垂直于安装基准面，底座采用方块式结构，既提升了整体安装的稳定性，又为底部铰接点提供了足够的支撑强度，连杆外形采用圆弧过渡处理，避免锐角结构带来的操作安全隐患，同时减少应力集中点。从安装边界来看，底座为矩形块状结构，两个安装孔沿中心对称布置，安装时只需保证底座基准面与工装台面完全贴合，即可保证整体结构的动作精度，收拢状态下整体结构的外轮廓无突出部件，不会与周边其他工装部件产生运动干涉，压轮突出于连杆前端的尺寸经过核算，压紧时连杆不会与被压工件发生接触，适配的工件厚度范围可覆盖0至30毫米的常规小型零件，整体结构无需额外添加导向部件，依靠自身连杆的几何约束即可实现稳定的直线压紧动作，日常使用中仅需定期在铰接点添加润滑脂即可保证长期顺畅运行。
