板厚2mm落料冲孔复合冲压模具设计

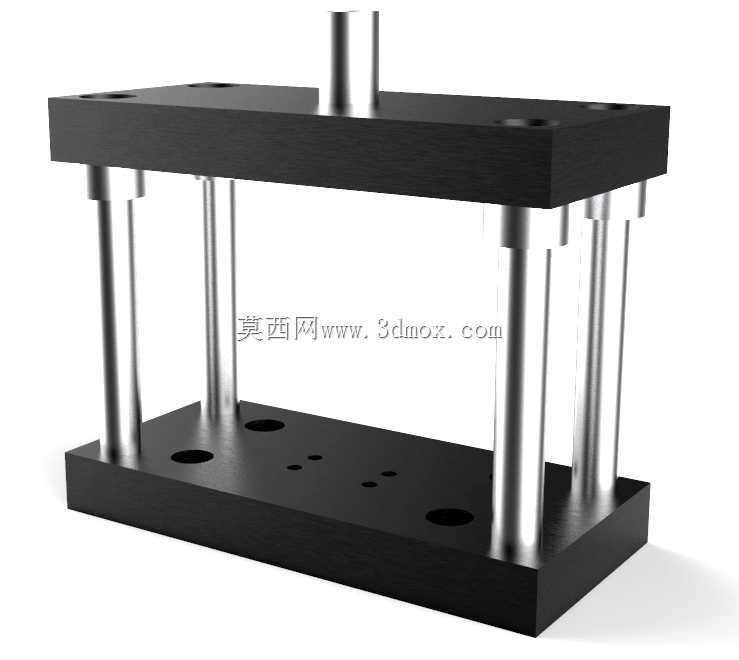

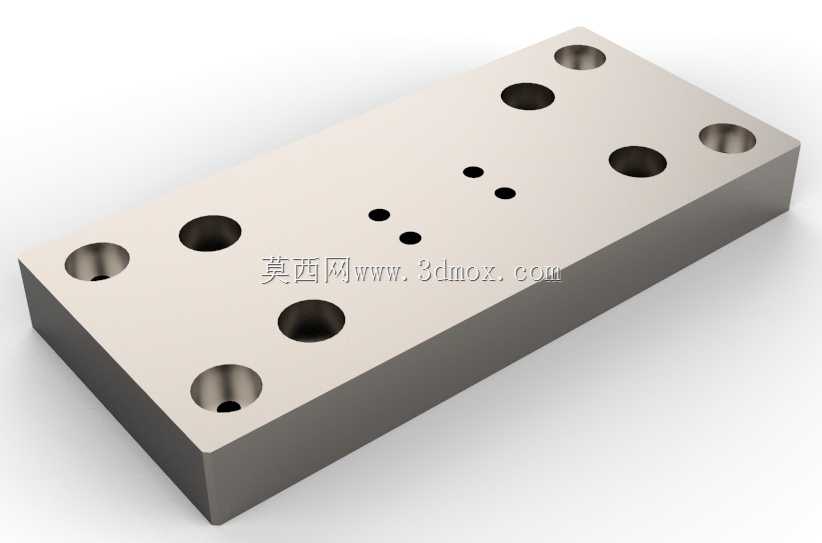

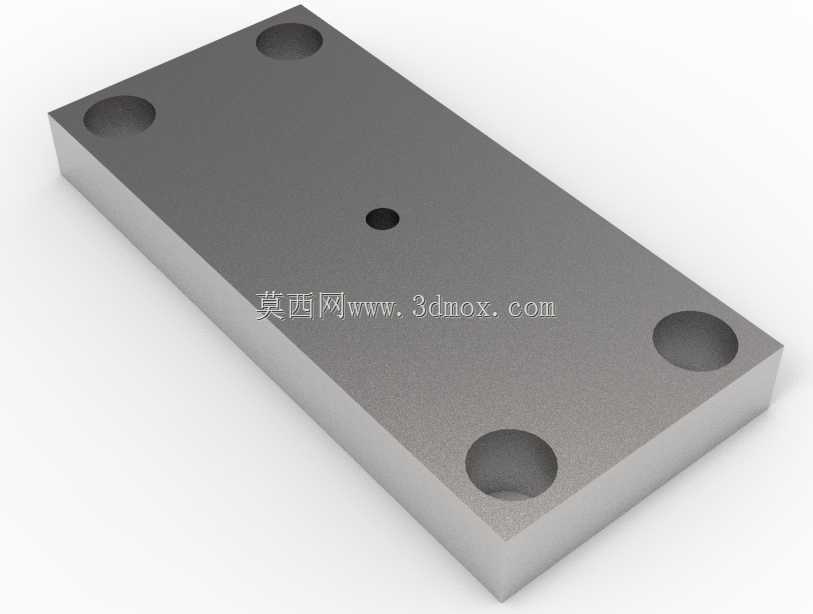

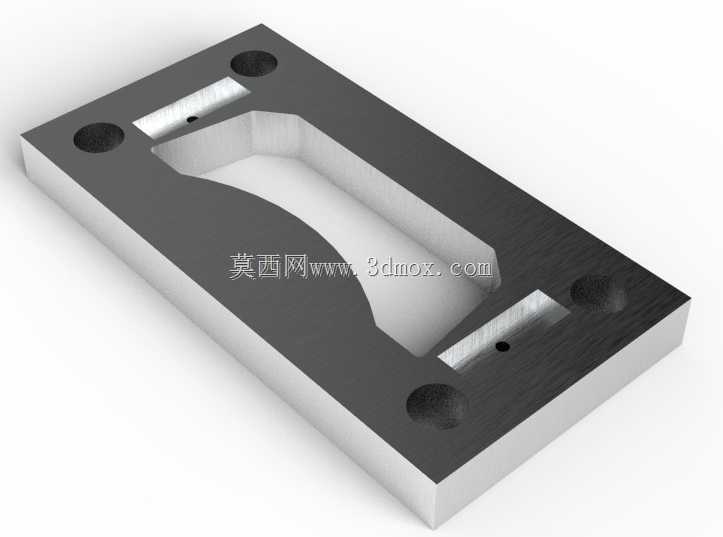

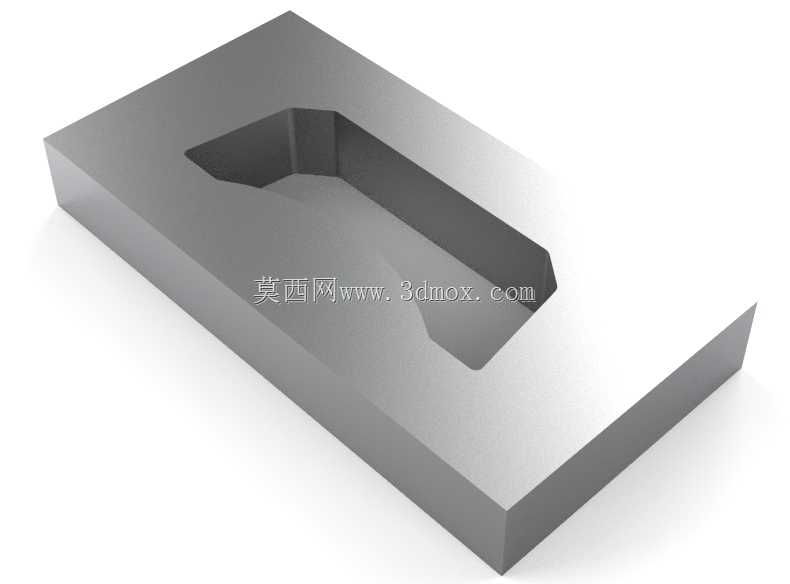

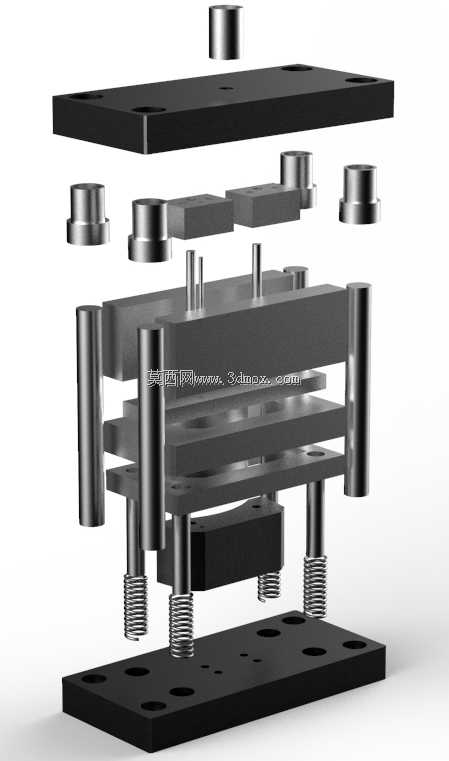

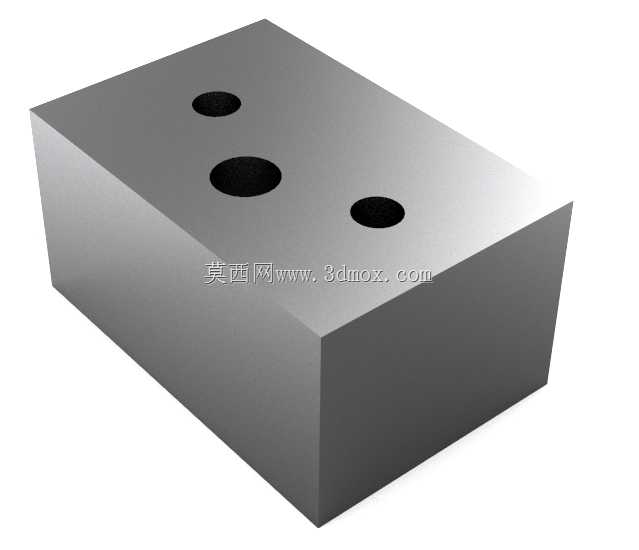

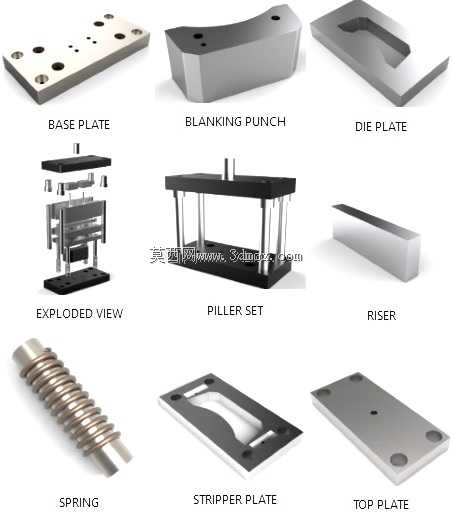

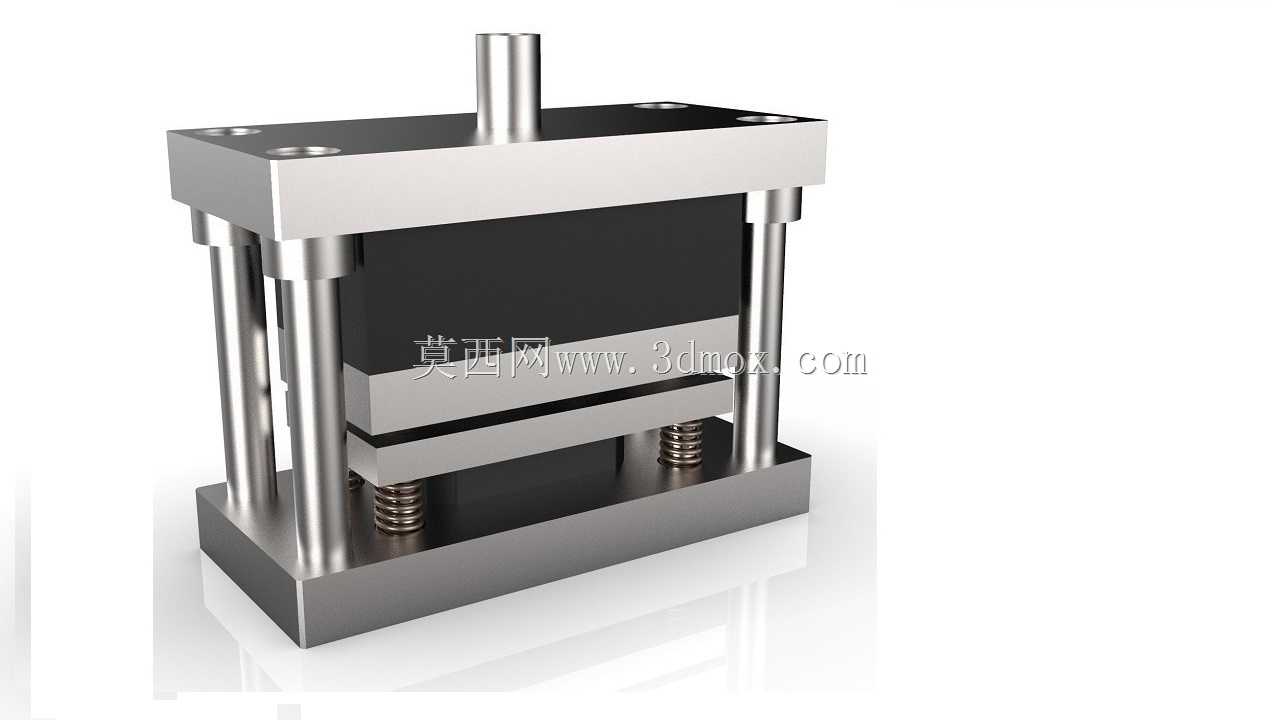

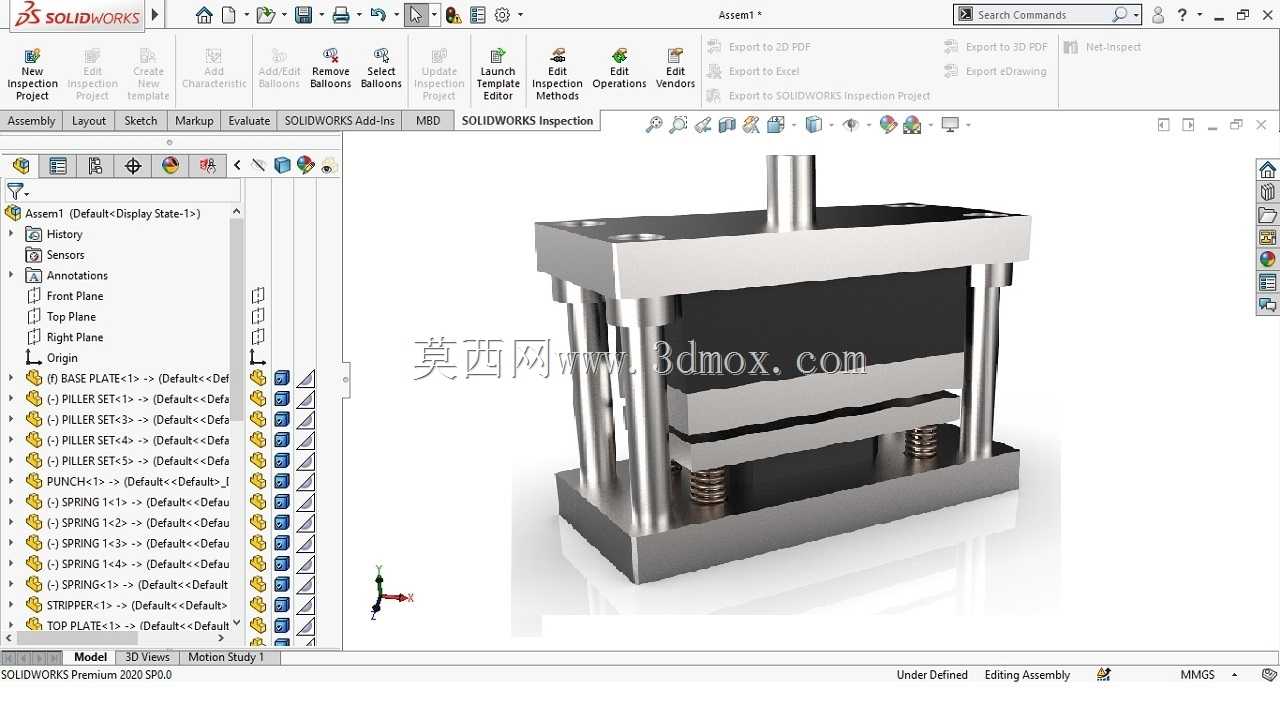

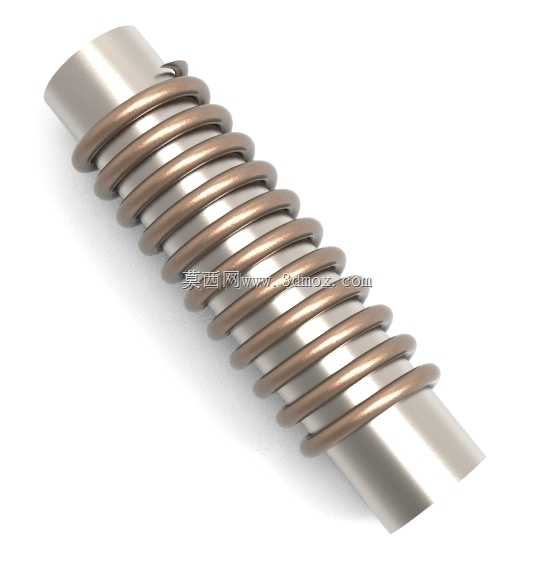

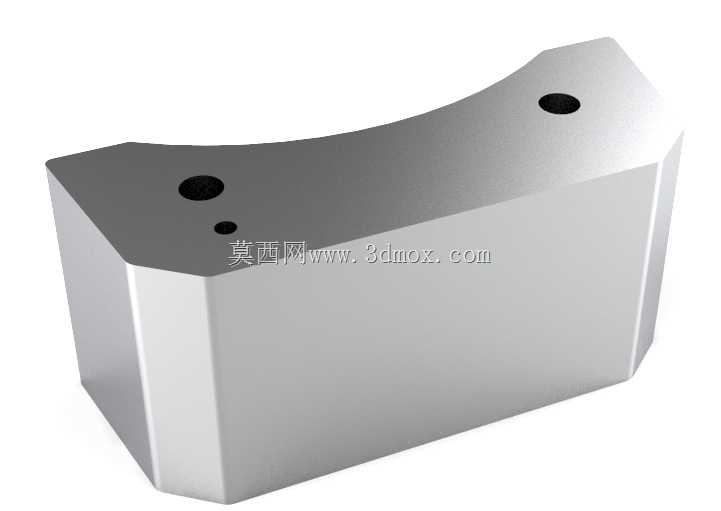

该套落料冲孔复合模具主要应用于汽车金属板材零部件的批量冲压生产场景，适配常规机械式压力机的安装接口，可在单次冲压行程内同步完成板料的落料外形裁切与预设孔位冲制工序，有效减少单工序模的多次定位误差，大幅提升薄板类冲压件的生产效率与尺寸一致性。整套模具采用后侧导柱模架结构，四根高精度导柱配合导套实现上下模的精准导向，导柱表面做硬化耐磨处理，可承受连续高速冲压工况下的侧向载荷，长期运行仍能保持稳定的合模间隙，避免冲裁毛刺超差、凸凹模啃伤等常见冲压故障。模具的上模部分通过模柄与压力机滑块连接固定，模柄采用标准圆柱形结构，适配多数通用压力机的滑块安装孔尺寸，无需额外定制转接法兰即可快速装夹；凸凹模组件采用快换式压板固定结构，当冲头出现磨损崩刃时，无需拆解整套模架即可快速更换备件，有效缩短产线停机维护时长。下模部分设置有均匀分布的矩形弹簧卸料机构，冲压完成后弹簧可提供稳定的卸料力，将箍在凸模上的板料平稳脱出，同时下模工作台面预留有标准的T型槽安装位，可直接通过T型螺栓固定在压力机工作台上，安装边界适配常规开式压力机的工作台尺寸，无需对现有设备进行改造即可直接投产使用。模具的工作零件采用合金工具钢材质，刃口部位做淬火硬化处理，可适配厚度2mm的冷轧钢板、镀锌钢板等常用汽车板材的冲裁加工，冲裁间隙按照薄板冲裁的最优参数设置，既能保证冲裁断面的光洁度，又能有效降低冲裁力，延长模具刃口的使用寿命。整套模具的闭合高度、开模行程均按照常规中小吨位压力机的参数范围设计，可覆盖多数汽车小型覆盖件、结构加强件的落料冲孔加工需求，在汽车零部件冲压车间、五金钣金加工厂等场景均可直接部署使用，生产出的工件孔位与外形的位置精度可满足汽车零部件的装配公差要求，无需后续额外的校形、修边工序。
