汽车钣金加工用航空凸轮级进模结构

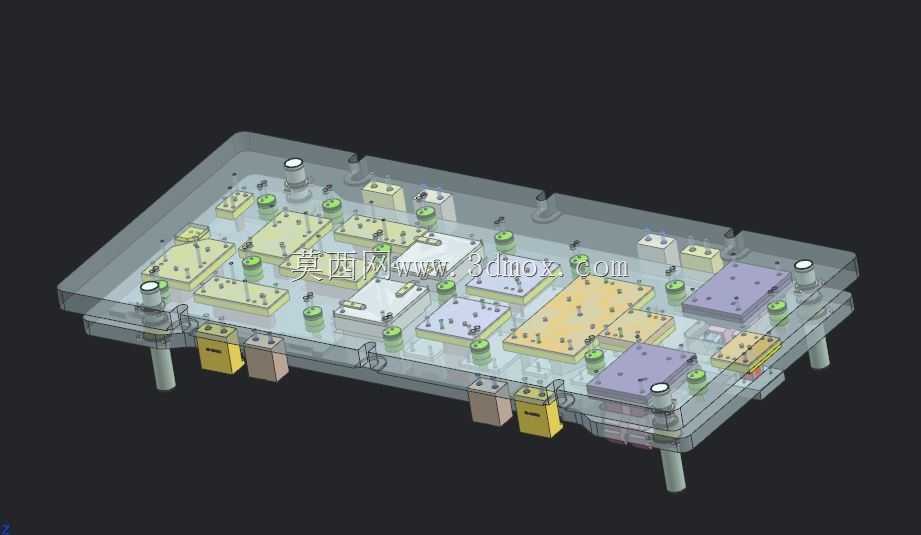

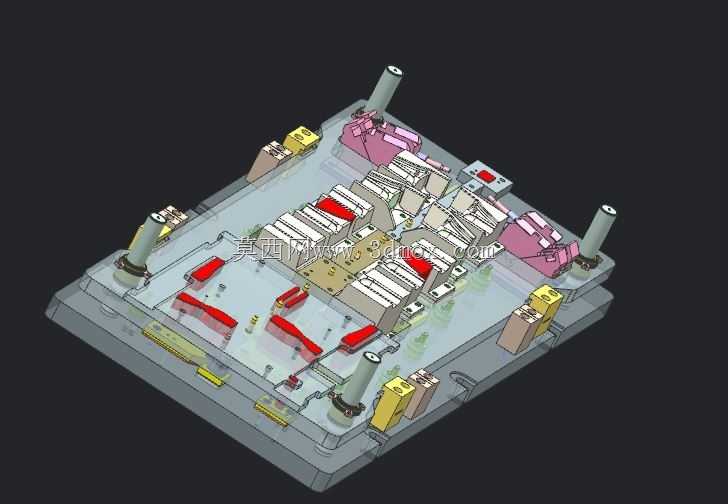

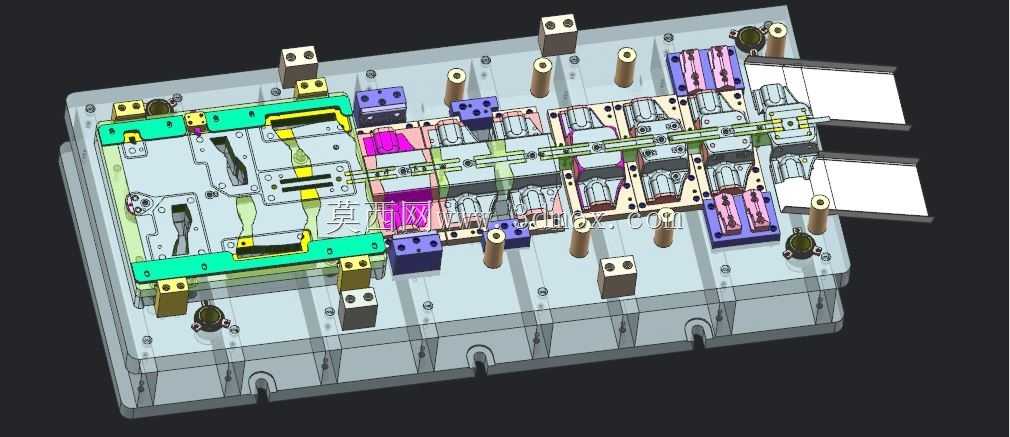

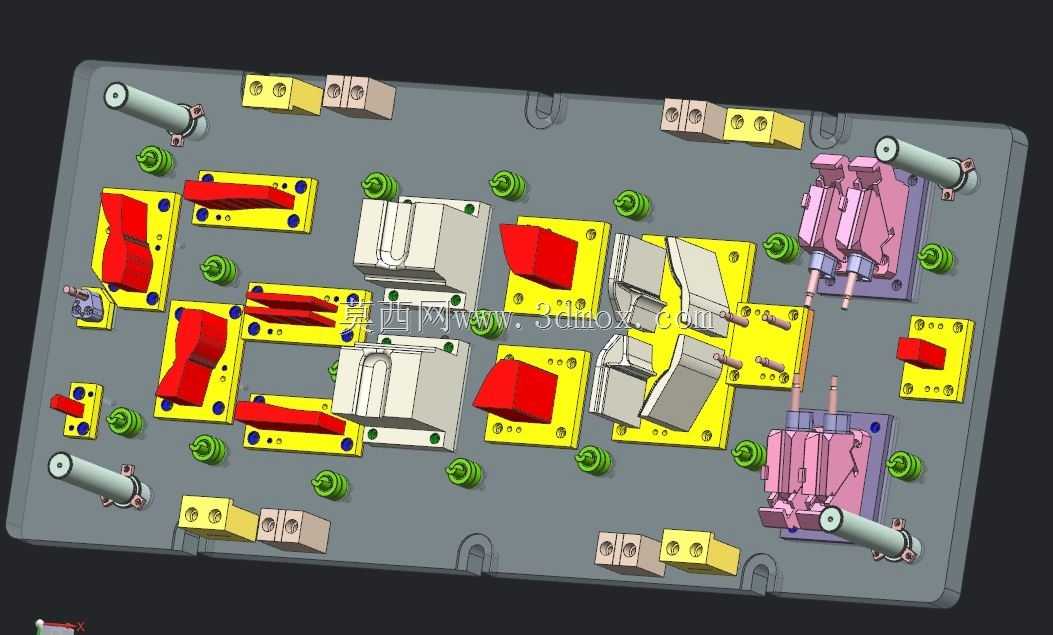

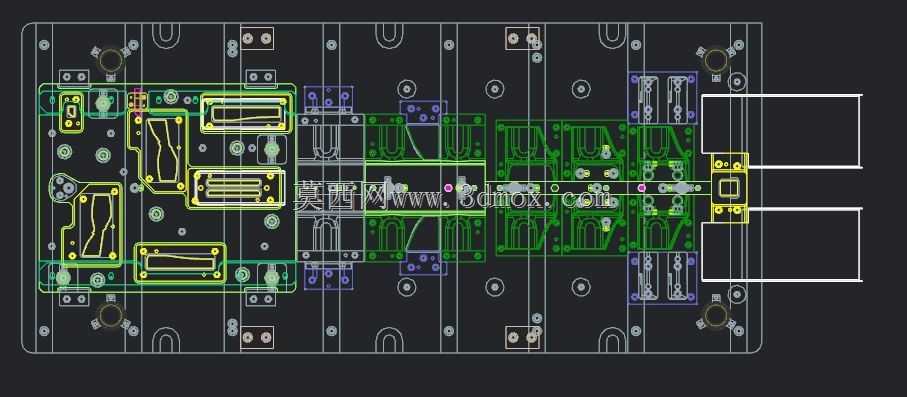

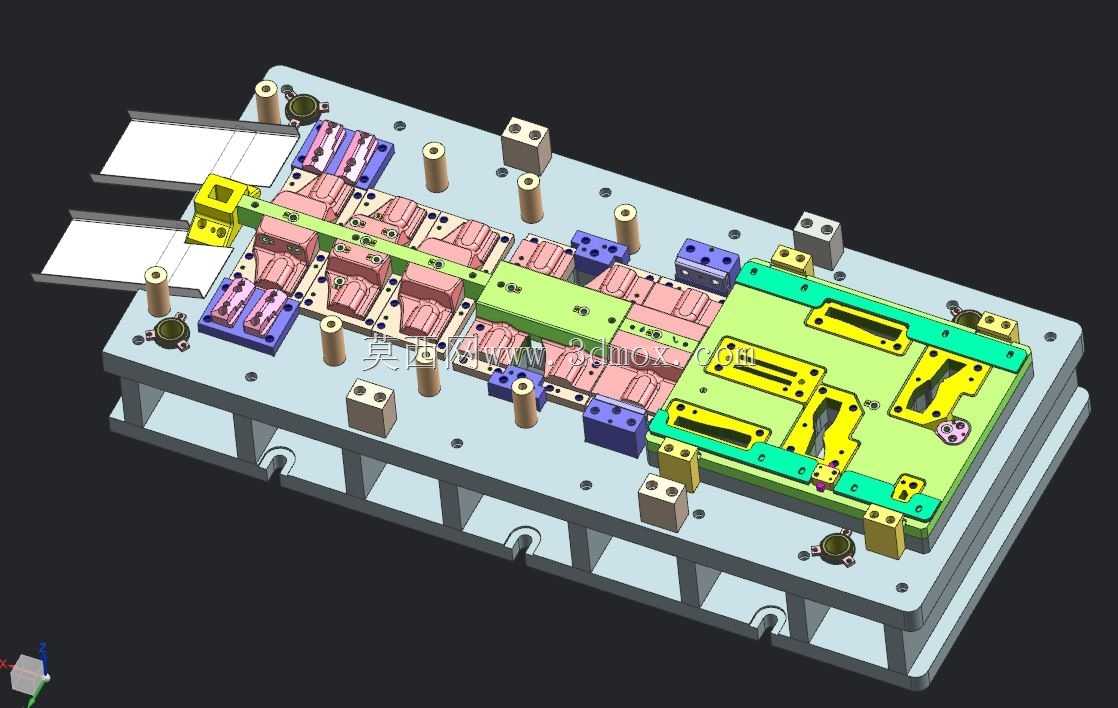

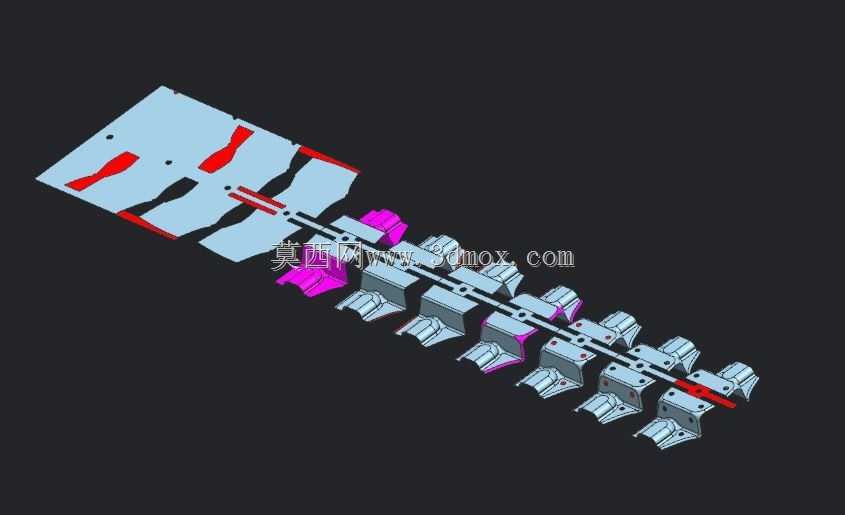

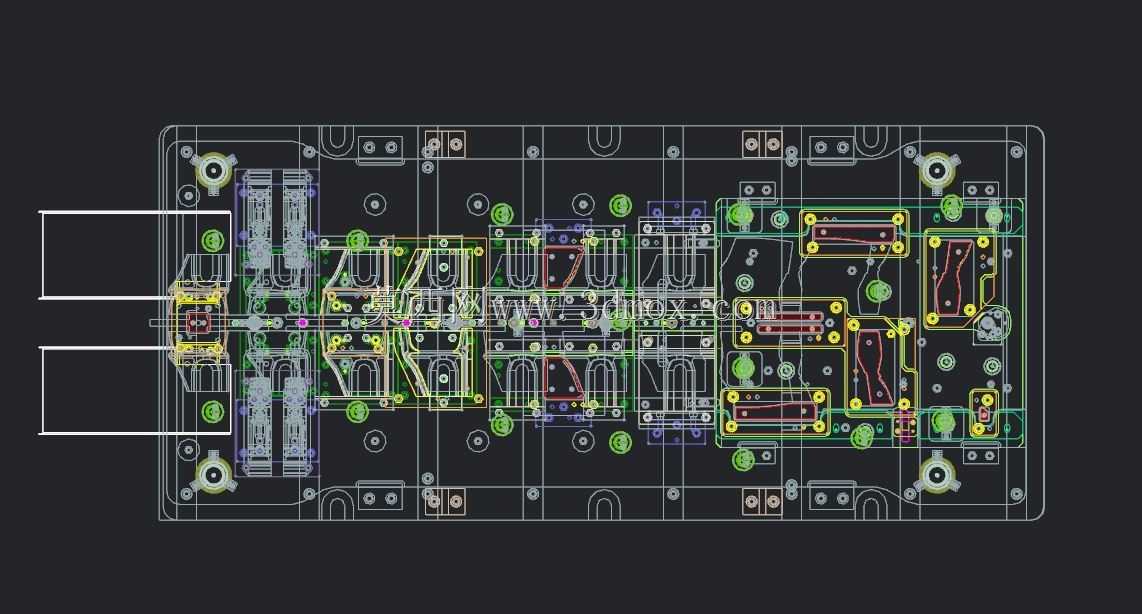

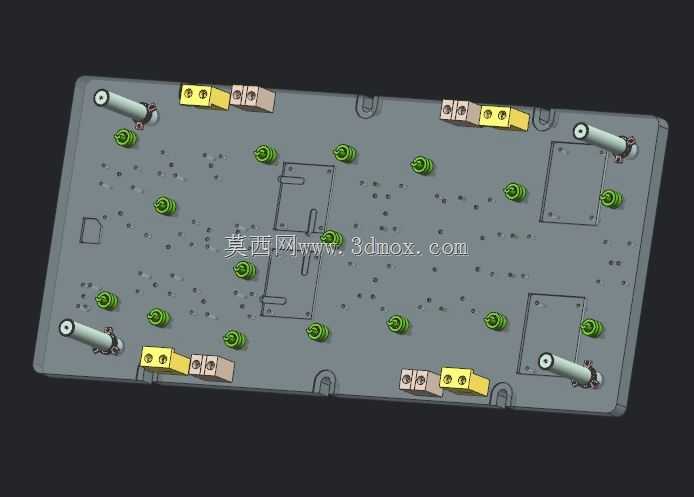

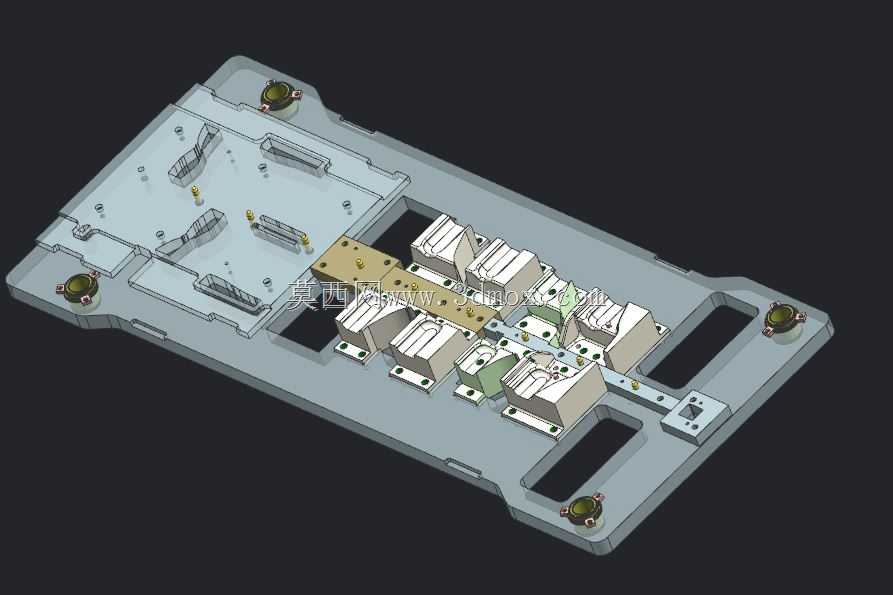

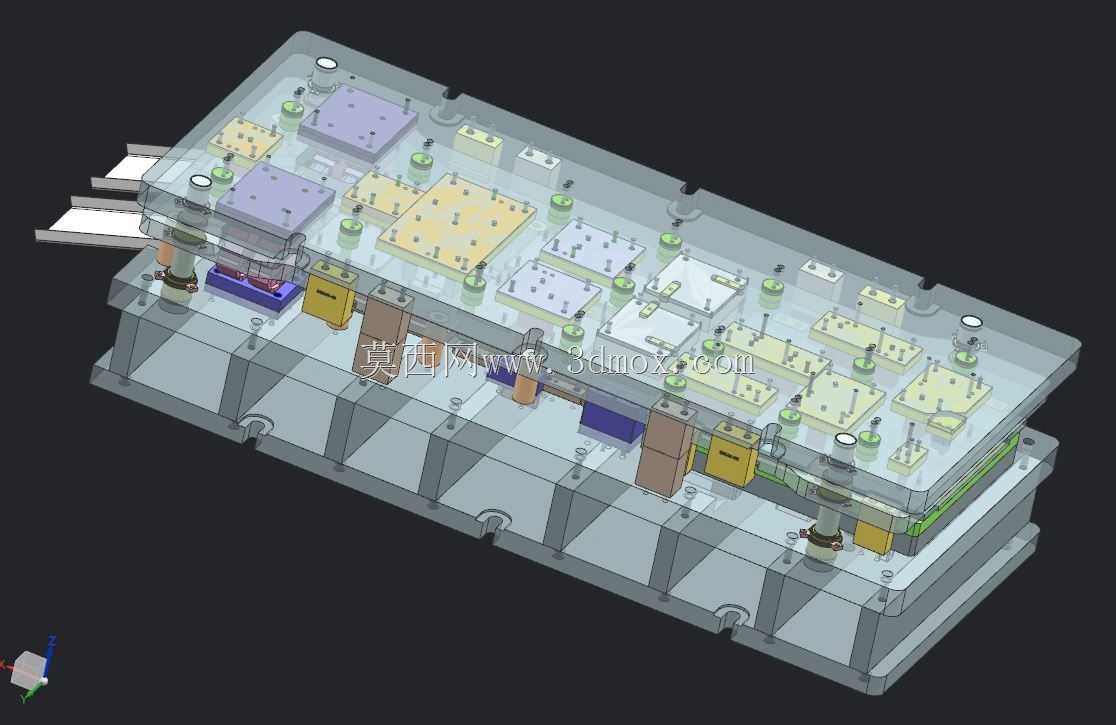

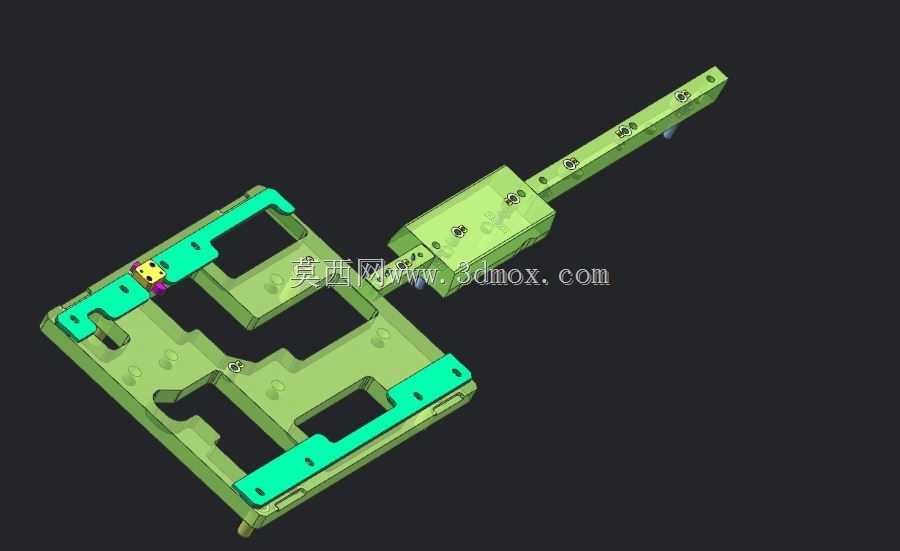

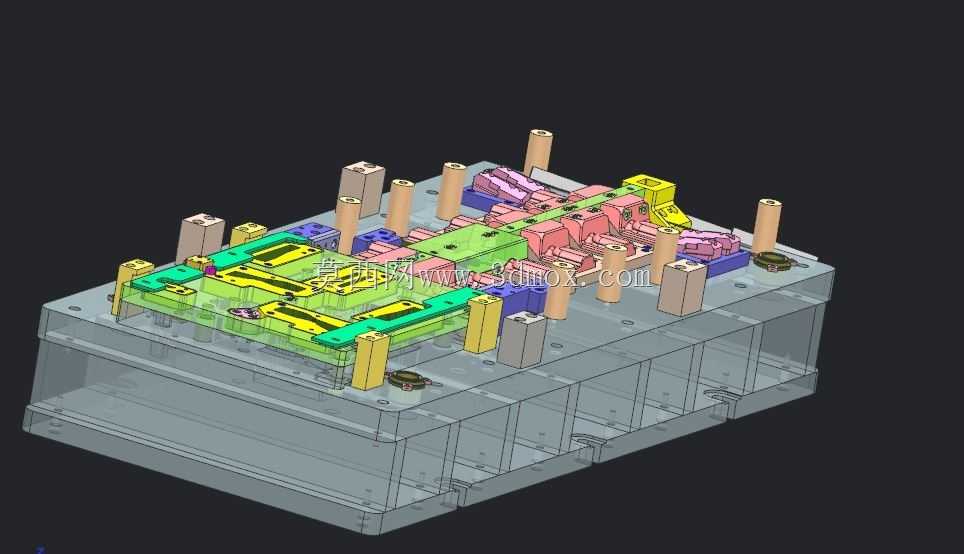

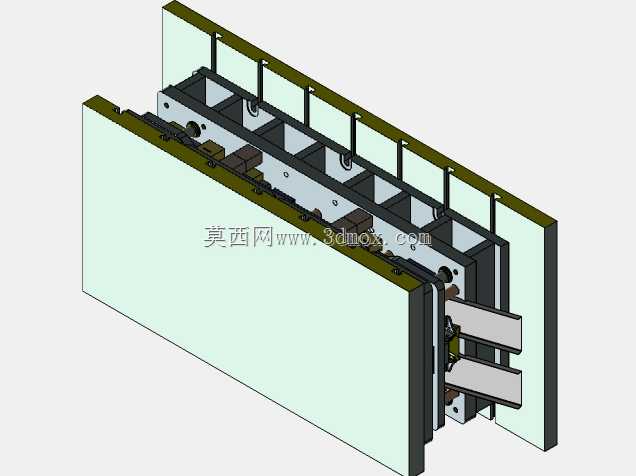

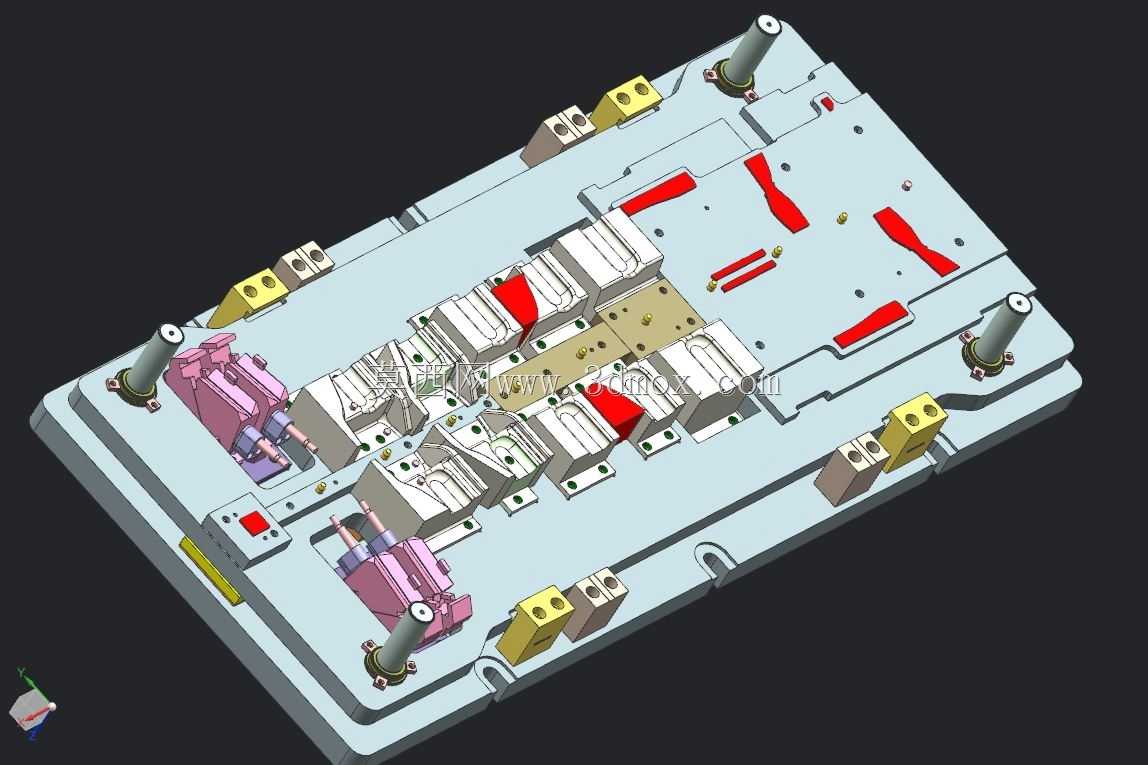

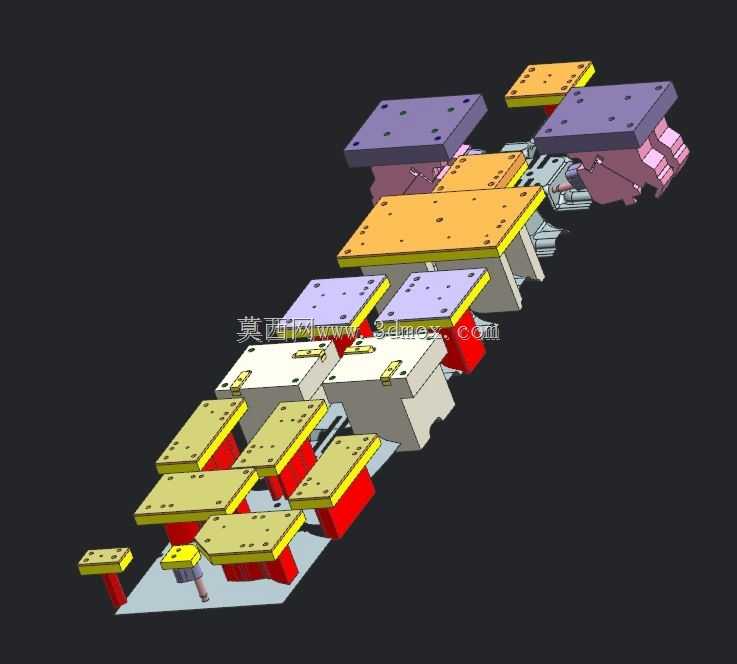

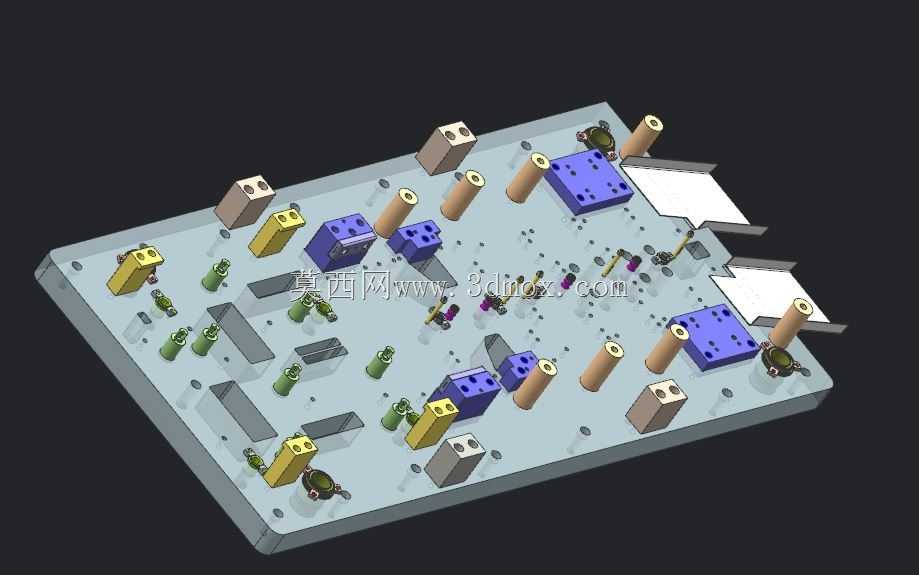

该级进模主要应用于汽车钣金零部件的大批量连续冲压生产场景，适配汽车车身结构件、连接支架类薄壁钣金件的多工序一体化加工需求，可在单次冲床行程联动下完成多工位同步作业，替代传统单工序模分散加工的低效模式，适配汽车零部件规模化量产的高节拍、高一致性生产要求，能够有效减少工序间工件转运的定位误差，降低人工操作的劳动强度，大幅提升钣金冲压件的生产效率与成品合格率。整套模具采用下模座为承载基体的框架式结构，下模座设置有均匀分布的减重通腔，在保证整体结构刚性的前提下降低模具自重，减少冲床运行的负载消耗；模座表面按工序排布逻辑依次设置多组独立工位模块，包含冲裁工位、成型工位、精整工位与出料工位，各工位通过导柱导套组件实现上下模的精准对位，导柱采用高耐磨合金材质，配合自润滑导套结构，可承受长期高频次冲压作业的磨损消耗，保证合模精度的长期稳定性。模具核心采用航空凸轮传动结构作为工位间的动作联动核心，通过凸轮轮廓的精准曲线设计，实现各工位冲头、压料组件、送料定位组件的时序化动作配合，送料端设置双侧导向定位结构，适配带状钣金卷料的连续送料需求，可对料带的进给步距进行精准限位，避免送料偏移导致的工件报废；各成型工位的凸凹模采用镶块式模块化设计，不同工序的成型镶块可根据加工需求单独拆卸更换，无需整体拆装模体，大幅降低模具维护与改造成本，压料组件采用弹性预压结构，在冲压成型前预先压紧料带，避免钣金件在冲压过程中出现翘曲、起皱等成型缺陷。模具的安装边界适配常规开式、闭式机械压力机的工作台安装尺寸，模座四周设置有标准规格的压板装夹槽与定位销孔，可快速完成在冲床工作台面的定位装夹，上下模的合模行程可通过模架上的限位柱进行精准控制，避免合模过位导致的模具损伤；模具出料端设置有导向出料结构，加工完成的工件可沿导向斜面自动滑落至接料区域，无需人工手动取件，适配自动化冲压生产线的联机作业需求。整套模具的结构排布充分考虑了冲压作业的受力平衡，各工位的冲压力载荷沿模座中心均匀分布，避免长期偏载导致的模架变形，成型区域的废料通道采用斜向落料设计，冲压产生的边角废料可沿通道自动滑落至废料收集区域，避免废料堆积在模腔内影响模具正常运行。
